Details zum Stützenfundament: aus welchen Materialien es besteht und eine schrittweise Installationsanleitung

Der Grundstein eines jeden erfolgreichen Bauprojekts ist ein solides Fundament. Das Stützenfundament ist aufgrund seiner Langlebigkeit und Erschwinglichkeit eine beliebte Wahl. Diese Art von Fundament bietet eine bessere Lastverteilung und Stabilität, indem sie die Vorteile von Streifen- und Säulenfundamenten kombiniert.

Um ein optimales Ergebnis zu erzielen, muss man wissen, welche Materialien benötigt werden und wie man ein Säulenfundament richtig installiert. Jeder Schritt ist entscheidend für die Langlebigkeit des Fundaments, von der Auswahl der richtigen Betonmischung bis zur Installation der Säulen und Streifen.

In diesem Artikel führen wir Sie durch jeden Schritt beim Bau eines Stützenfundaments. Wir kümmern uns um alles, was Sie brauchen, einschließlich Zement, Bewehrungsstahl und Kies, und geben Ihnen eine detaillierte Installationsanleitung. Egal, ob Sie ein erfahrener Bauherr oder ein Heimwerker sind, dieser Leitfaden wird Ihnen helfen, eine starke Basis für Ihr Projekt zu schaffen.

Materialien	Installation Schritte
Betonblöcke	1. Markieren Sie den Grundriss des Fundaments. 2. Ausheben von Gräben und Löchern für Säulen. 3. Schalung montieren. 4. Beton in Gräben und Löcher gießen. 5. Beton aushärten lassen. 6. Schalung entfernen.
Ziegelsteine	1. Markieren des Fundamentgrundrisses. 2. Gräben und Löcher für die Säulen ausheben. 3. Verlegen von Ziegeln mit Mörtel in den Stützenlöchern. 4. Schalung für den Streifenquerschnitt montieren. 5. Beton in den Bandabschnitt gießen. 6. Beton aushärten lassen. 7. Schalung entfernen.
Stein	1. Markieren Sie das Fundamentlayout. 2. Ausheben von Gräben und Löchern für Stützen. 3. Steine mit Mörtel in die Löcher für die Säulen legen. 4. Einbau der Schalung für den Streifenabschnitt. 5. Beton in den Streifenabschnitt gießen. 6. Beton aushärten lassen. 7. Entfernen der Schalung.
Holz (temporär)	1. Markieren des Fundamentgrundrisses. 2. Ausheben von Gräben und Löchern für Säulen. 3. Holzpfosten in die Löcher für die Säulen einsetzen. 4. Erstellen einer provisorischen Streifenschalung aus Holz. 5. Beton in den Streifenabschnitt gießen. 6. Beton aushärten lassen. 7. Entfernen der provisorischen Holzschalung.

Konstruktionsmerkmale

Gebäude mit einem unterirdischen Teil, der als Säulenbauwerk angeordnet ist, werden durch säulenförmige Streifenfundamente gestützt. Und über dem Kopf, wie ein Gürtel. Die Stahlbetonsäulen stützen den Bandteil.

Auf einem Sandkissen stehen die Säulen unterhalb der Gefriergrenze. Zur Errichtung des Streifenfundaments wird ein betongefüllter Bewehrungsrahmen verwendet.

In schwierigem Gelände wird diese Bauweise zum Bau von leichten Rahmen- oder Holzkonstruktionen verwendet:

1. lose;
2. mobil;
3. Relief;
4. Heben.

Vorteile

• Einfachheit der Umsetzung;
• minimale Erdarbeiten;
• die Möglichkeit, Häuser auf Grundstücken mit stark ausgeprägtem Relief zu bauen;
• hohe Wärmedämmung aufgrund des Abstands zwischen dem Gebäudeboden und dem Erdreich;
• erhöhte Stabilität und strukturelle Festigkeit;
• ein solches Fundament bietet Schutz vor Schäden am Gebäude durch Bodenbewegungen und Erschütterungseinflüsse.

Nachteile:

• Bei dieser Fundamentvariante ist es nicht möglich, ein Haus mit Keller zu bauen;
• Komplexität der Konstruktion (Sie müssen ein Projekt in Auftrag geben).

Durch die Kombination der Vorteile von Streifen- und Säulenfundamenten bietet das Säulen-Streifenfundament eine höhere Stabilität und Unterstützung für eine Reihe von Bauwerken. Um Festigkeit und Dauerhaftigkeit zu gewährleisten, wird diese Art von Fundament aus Materialien wie Beton, Bewehrungsstäben und gelegentlich auch aus Stein gebaut. Unser Artikel ist sowohl für unerfahrene als auch für erfahrene Bauherren hilfreich, denn er führt Sie durch alle Phasen des Bauprozesses, von der Einrichtung der Baustelle und der Materialbeschaffung bis hin zum Gießen des Betons und der Fertigstellung des Fundaments.

Für welche Gelegenheiten ist es geeignet??

Das Säulen-Streifenfundament ist für den Bau von leichten Häusern und verschiedenen Arten von Nebengebäuden geeignet. Sie wird typischerweise in Regionen eingesetzt, in denen Bodenmissbrauch vorherrscht. Die Gebäudewände sind dank der Konstruktion des Sockels weniger stark dem Heben ausgesetzt.

Ein solches Fundament wird häufig während des Baus in Gegenden mit tiefem Bodenfrost sowie in anderen Situationen, in denen eine größere Festigkeit und eine leichtere Gründung erforderlich sind, errichtet.

Beachten Sie! Ein Höhenunterschied von mehr als zwei Metern schließt die Verwendung des Säulenfundaments aus. Es ist nicht geeignet für Lehm- oder Sumpfböden oder für den Bau von Häusern mit sperrigen Baumaterialien.

Materialien

Der Streifenabschnitt des Fundaments wird mit Betonbewehrung hergestellt. Unterirdische Masten können aus einer Vielzahl von Komponenten mit jeweils einzigartigen Eigenschaften hergestellt werden.

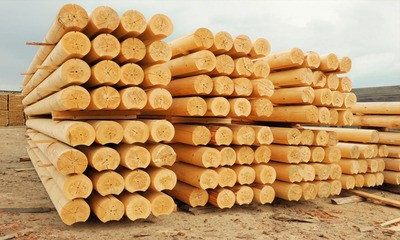

Baum

Holzpfeiler verbessern die Fähigkeit des Fundaments, Wärme zu speichern, und sind gleichzeitig preisgünstig und einfach zu installieren.

Dennoch ist der Baum kurzlebig.

Selbst Eichenbalken halten nur 30 Jahre oder weniger, wenn sie mit hochwertigen Mitteln vorbehandelt werden, die das Holz vor Feuchtigkeit und Schädlingen schützen.

Zitat! Der Baumziegel eignet sich hervorragend für den Bau von leichten Nebengebäuden und für die Errichtung von Grillplätzen, die über dem Boden liegen. Sie wird für den Bau von vergänglichen Wohngebäuden verwendet.

Ziegelstein

Der Streifenteil der Konstruktion kann mit Ziegeln gebaut werden. Es wird häufig zum Bau von Säulen verwendet. Der Ziegelstein hat die Vorteile, dass er effektiv, langlebig und einfach zu verwenden ist.

Ziegelpfeiler können ohne Baumeisternachweis verlegt werden. Das Wichtigste ist die richtige Mischung des Zementmörtels, um zu verhindern, dass die Pfeiler während der Nutzung in einzelne Steine zerfallen.

Sie können nur feuchtigkeitsbeständige Ziegelsteine verwenden, um eine unterirdische Stütze für ein Gebäude zu schaffen. Angemessene Keramik, entweder Silikat oder massiv.

Beton

Das primäre Material, das für die Konstruktion des Streifenbereichs verwendet wird, ist Beton.

Beton wird in einen verstärkten Rahmen gegossen, der als Pfeiler dient. Die Außenwand eines Betonpfeilers kann ein Rohr aus einem feuchtigkeitsbeständigen Material sein.

Die zuverlässigsten und langlebigsten sind aus Beton. Ihre Herstellung erfordert jedoch spezielle Baumaschinen und ist sehr arbeitsintensiv.

Faszinierend! Es ist unvernünftig, ein solches Fundament beim Bau sehr kleiner Gebäude zu verwenden. Sie wird für den Bau von relativ großen, leichten Häusern verwendet. Die Qualität des Betons darf nicht unter M300 liegen.

Rohre

Grundpfeilerrohre sind erhältlich bei:

• Kunststoff;
• Beton;
• Asbest;
• Stopfbuchse.

Kunststoff sollte nur für leichte, kompakte Strukturen verwendet werden. Obwohl Asbestrohre recht langlebig sind, beträgt ihre Lebensdauer nur etwa 60 Jahre. Metall ist ebenfalls zuverlässig und stark, aber es muss richtig abgedichtet werden.

Pfeiler

Ein Pfahl, der durch Gießen von Beton in einen bereits vorbereiteten Brunnen entsteht, wird als gestopfter Pfeiler bezeichnet. Buronaby-Pfeiler, die durch Bohren und Füllen eines Brunnens errichtet wurden.

Die höhere Festigkeit, Verschleißfestigkeit und Widerstandsfähigkeit gegen äußere Einflüsse zeichnen diese Fundamentvariante aus.

ist nicht die kostengünstigste Wahl beim Bau eines Säulenfundaments.

Zitat! Sie sind in der Lage, schwere Lasten in Form von einstöckigen Häusern aus Ziegeln oder Stein oder Häusern mit zwei oder drei Stockwerken aus leichten Materialien zu tragen.

Stein von Ward

Sowohl die Säulenkonstruktion als auch die Anordnung der Streifenteile kann mit einer Gießkanne ausgeführt werden. Es ist schwierig, Säulen aus diesem Material zu verlegen.

Die sorgfältige Auswahl von Steinen und die Verwendung eines zuverlässigen Bandes mit Verstärkungselementen sind unerlässlich. Es ist sinnvoller, einen Stiefel für ein Streifenfundament zu verwenden. Er fungiert als Füllstoff, der mit einer Zementmischung verbunden ist.

Natursteinfundamente sind vertrauenswürdig und langlebig. die in der Lage sind, massive Leichtbauwerke zu tragen. Es wird jedoch nicht lange halten, wenn die Technik beim Bau eines Schotterfundaments beeinträchtigt wird. Das Mauerwerk wird irgendwann versagen, aber der Stein selbst wird zusammenhalten.

Schritt-für-Schritt-Anleitungen für den Selbstbau

Ein Pfeiler-Streifenfundament kann ohne aufwändige Maschinen errichtet werden. Wenn Sie die Grundlagen des Bauens kennen, können Sie es mit Ihren Händen vollenden.

Projektierung und Kostenermittlung

Das Fundament kann separat für den Bau einer Leichtbaukonstruktion oder eines temporären Nebengebäudes auf einem ebenen Grundstück mit gutem Boden ausgelegt werden.

Beim Bau eines Hauses ist es jedoch besser, mit einem Planer zusammenzuarbeiten, der eine Reihe von entscheidenden Elementen berücksichtigt, wie z. B:

1. Bodeneigenschaften;
2. Neigung des Grundstücks;
3. Gefriertiefe.

Die Größe des geplanten Gebäudes, die Art des gewählten Materials, die Technik der Pfahlgründung und das Band beeinflussen die Kosten eines solchen Fundaments.

Wenn das Projekt gut durchdacht ist, können Sie selbst herausfinden, wie viel das gesamte Bauwerk kosten wird. Für Berechnungen stehen mathematische Formeln zur Verfügung.

Online-Rechner, die dieselben Formeln zur Ermittlung der Kosten und des Verbrauchs von Bauwerken verwenden, sind einfacher zu bedienen. In diesem Fall sind zwei Rechner nützlich: einer für die Bandberechnung und der andere für die Pfeilerberechnung.

Entscheidend! Bei der Verwendung von Online-Rechnern müssen Sie spezielle Formularfenster mit den Parametern des künftigen Fundaments ausfüllen. Fehlerfrei und automatisch wird die Berechnung durchgeführt.

Berechnung der Tiefe

Sie können die Tiefe der Pfeiler selbst bestimmen, wenn Sie den Bau auf stabilem Boden planen und die Gefriertiefe des Bodens in Ihrer Region kennen.

Sie sollten in einen Boden mit einer Temperatur von 20-30 cm unter dem Gefrierpunkt getaucht werden.

Tiefe im Durchschnitt: 80 cm. Sie können einen Online-Rechner verwenden, müssen aber genaue Geländedaten eingeben, was einfacher zu berechnen ist, wenn Sie damit vertraut sind.

Für Berechnungen sollten Sie mit einem Experten sprechen, wenn es komplizierende Faktoren gibt. Die Tiefe jedes Pfeilers im Verhältnis zum Bodenniveau variiert zum Beispiel in einem Gebiet mit einem deutlichen Gefälle. Die Pfeiler sollten tiefer eingegraben und im Falle eines schwachen Bodens auf der Höhe einer stabileren Schicht verstärkt werden.

Beachten Sie! SP 50-101-2004 enthält Richtlinien für die Planung und den Bau von Fundamenten.

Sehen Sie sich das Video an, um mehr über die Berechnung eines Säulenfundaments zu erfahren:

Vorbereitung und Markierung des Geländes

Bevor Sie mit dem Bau des Fundaments beginnen, müssen Sie das Gelände unbedingt vorbereiten:

• Sämtlicher Unrat muss entfernt werden;
• Bäume zu entwurzeln, die die Bauarbeiten, das Einbringen von Spezialgeräten oder die Anlieferung von Materialien behindern könnten;
• Der Bauplatz sollte geebnet sein.

Die Markierungen werden mit Seilen und Pflöcken angebracht. Die Markierung der äußeren und inneren Begrenzungen des Streifenfundaments sowie der Stellen, an denen die Bohrungen für die Pfeiler vorgenommen werden, ist unerlässlich.

Anlegen von Gräben und Aussparungen für Pfeiler

Es ist möglich, von Hand Vertiefungen und Nischen zu schaffen. Wenn jedoch ein vollwertiges Haus gebaut werden soll, ist dies ungeeignet, zu zeitaufwendig und schwierig.

Beratung! Es ist vorzuziehen, auf moderne Kleingeräte zurückzugreifen, mit denen die gesamte Bodenvorbereitung an einem einzigen Tag erledigt werden kann.

Einbau der Stützen

Im Folgenden wird das Protokoll beschrieben:

• Der Einbau beginnt mit der Verdichtung des Grubenbodens. Die Erde am Boden muss angefeuchtet und mit einem Verdichtungsgerät gut verdichtet werden.
• Schütten Sie eine Mischung aus Sand und gebrochenen Steinen auf den Boden, so dass ein Kissen von etwa 20 cm Höhe entsteht. Der Boden sollte ebenfalls angefeuchtet und verdichtet werden.
• Anbringen einer Abdichtung in Form von Polyethylen oder Dachpappe auf dem Kissen.
• Erstellen Sie eine Schalung aus Brettern (wenn der Boden dicht und trocken ist, können Sie die Wände der Grube einfach mit Polyethylen auskleiden).
• Es ist ratsam, die Schalung zu befeuchten.
• Zusammenbau des Pfahlrahmens aus Bewehrung und Einsetzen in die Schalung.
• Füllen Sie die vorbereitete Struktur mit der Betonmischung. Nach und nach gießen, alle 20-30 cm, die Schicht mit einem Rüttler ausgleichen.
• Die Schalung kann nach 3-4 Tagen entfernt werden, wenn die Lösung ausgehärtet ist.
• Behandeln Sie die Oberfläche der Stützen mit einer Imprägnierung.
• Füllen Sie das verbleibende Loch im Loch mit Sand.

Verlegung mit Klebeband

Der Streifenfundamentstreifen ist die Stelle, an der die Stützpfeiler aufragen. Das Band muss jetzt angebracht werden:

• Fertigen Sie einen Rahmen aus Stahldraht an und verschweißen Sie ihn mit den überstehenden Bewehrungsstäben der Pfeiler.
• Bauen Sie eine Bandschalung aus Brettern oder Sperrholz und folgen Sie dabei den Markierungen.
• Legen Sie die Innenwände der Schalung mit Abdichtungsmaterial aus.
• Die Schalung wird sorgfältig mit Zementmörtel ausgefüllt. Die Schicht sollte glatt sein, ohne Fugen oder Luftblasen.
• Danach muss man 28 Tage warten, bis der Zement des Bandes aushärtet und an Festigkeit gewinnt. Wenn das Wetter zu dieser Zeit heiß ist, muss das Zementband regelmäßig befeuchtet werden. Bei feuchtem Wetter mit Polyethylen abdecken. Andernfalls kommt es zu einer ungleichmäßigen Trocknung, was zu Verformungen und Rissen führen kann.

Häufige Fehler und Möglichkeiten, sie zu vermeiden

• Verlegung eines Sandkissens ohne Verdichtung. Dies führt zu einer ungleichmäßigen Absenkung der Pfeiler und einer Verformung des Bandteils. Es ist notwendig, den Boden unter dem Kissen und das Kissen selbst zu verdichten.
• Unregelmäßigkeiten im Boden des Grabens sind erlaubt. Infolgedessen ist die Dicke des Betongusses ungleichmäßig und er trocknet ungleichmäßig. Um dies zu vermeiden, sollten Sie beim Verlegen des Grabens ein Laser-Niveau verwenden.
• Gräben ausheben und sie mehrere Tage lang stehen lassen. Dadurch bröckelt die Erde von den Wänden ab und es entstehen Differenzen am Boden. Sie müssen die Löcher an einem Tag ausheben und füllen.

Bei vielen Bauprojekten ist es sinnvoll, ein Stützenfundament zu bauen. Diese Art von Fundamenten bietet Stabilität und Wirtschaftlichkeit, indem sie die Robustheit von Streifenfundamenten mit der Kosteneffizienz von Säulenstützen verbindet. Mit gewöhnlichen Materialien wie Kies, Bewehrungsstahl und Beton können Sie ein stabiles Fundament für Ihr Gebäude bauen.

Ein methodisches Installationsverfahren garantiert, dass das Fundament korrekt ausgeführt wird. Beginnen Sie mit einer sorgfältigen Planung und genauen Messungen, um Ihr Fundament auszulegen. Um Stabilität zu gewährleisten, muss der Boden ausgehoben und vorbereitet werden. Durch das korrekte Aufstellen der Säulen und das Gießen der Betonfundamente wird eine starke Stützstruktur geschaffen. Alles wird schließlich durch die Verbindung der Streifenbalken miteinander verbunden, wodurch die Lasten gleichmäßig über das gesamte Fundament verteilt werden.

Auch jemand mit nur wenig Bauerfahrung kann ein Säulen-Streifenfundament mit viel Liebe zum Detail und unter Einhaltung der Konstruktionsrichtlinien erfolgreich errichten. Es handelt sich um eine zuverlässige Lösung, die ein ausgewogenes Verhältnis zwischen Kosten und Festigkeit bietet und somit für eine Vielzahl von Gebäudetypen geeignet ist.
