Wie man eine Drainage für ein flaches Streifenfundament installiert

Bei einem flachen Streifenfundament ist die Verlegung einer Drainage unerlässlich, um die Langlebigkeit und Unversehrtheit Ihres Bauprojekts zu gewährleisten. Wasseransammlungen um das Fundament herum können zu Problemen wie Bodenerosion, hydrostatischem Druck und möglichen strukturellen Schäden führen. Eine ordnungsgemäße Entwässerung hilft, dies zu verhindern.

Bei der Planung der Entwässerung eines flachen Streifenfundaments sollten die örtlichen Klima- und Bodenverhältnisse berücksichtigt werden. Im Vergleich zu trockeneren oder sandigen Böden benötigen Gebiete mit hohen Niederschlagsmengen oder Lehmböden unter Umständen umfangreichere Entwässerungslösungen.

Das Hauptziel der Drainageinstallation ist die Ableitung des Wassers vom Fundament weg. Die übliche Methode ist die Verwendung von perforierten Rohren, die von Zuschlagstoffen oder Kies umgeben sind. Diese Rohre sammeln den Abfluss und leiten ihn zu einem Regenwasserkanal, einem speziell ausgewiesenen Entwässerungsgebiet auf dem Grundstück oder einem anderen geeigneten Abfluss ab.

Heben Sie den Bereich um das Fundament in der erforderlichen Tiefe und Breite aus, um die Drainagerohre zu verlegen, bevor Sie mit der Installation beginnen. Die Tiefe wird durch Variablen wie die Tiefe des Fundaments selbst und die nahe Frostgrenze bestimmt, um zu gewährleisten, dass das Entwässerungssystem das ganze Jahr über effizient funktioniert.

Nach dem Aushub muss eine Schicht aus Schotter oder Kies auf den Boden gelegt werden, um ein stabiles Bett für die Abflussrohre zu schaffen. Danach werden die Rohre an das Hauptdrainagesystem angeschlossen und mit den Löchern nach unten verlegt, damit das Wasser eindringen kann.

Was ist Entwässerung?

Jeder Eingriff in das kompliziert ausbalancierte System des Bodenwassers führt zu Veränderungen und erfordert Präzision und Vorsicht. Ausheben eines Grabens, der durch die Wasserhorizonte führt und zu einer kontinuierlichen Wasserzufuhr wird, um ein Streifenfundament zu errichten.

Regen- und Schmelzwasser, das von der Oberfläche in die Auffüllungsschichten sickert, verkompliziert die Situation. Wenn Sie keine Maßnahmen ergreifen, können Sie eine Reihe von Problemen wie überflutete Keller, Überschwemmungen in der Nachbarschaft des Hauses und andere ungünstige Folgen erleben.

Ein Kommunikationssystem, das als Drainage bezeichnet wird, dient dazu, Wasser aus Bodenschichten, die sich in unmittelbarer Nähe des Betonstreifens befinden, abzuführen oder abzuleiten. Rohrleitungen, Rinnen (Abflüsse), Wannen und andere Komponenten sind in den Komplex integriert, um die Feuchtigkeit zu entfernen oder ihre Menge auf ein bestimmtes Niveau zu bringen.

Die überschüssige Feuchtigkeit wird entweder in Behältern deponiert oder in niedrige Bereiche des Reliefs umgeleitet, wobei der verbleibende Teil in den unteren Schichten des Bodens absorbiert wird.

Benötigen Sie eine Drainage mit einem Bandfundament?

Eine Drainage ist fast immer erforderlich. Die jahreszeitlich bedingte Schneeschmelze und das wiederkehrende Auftreten von Regenwasser werden durch das Vorhandensein oder Fehlen von nennenswertem Grundwasser nicht negiert. In der Regel dient die sandige Auffüllungsschicht (Kissen), die sich direkt unter dem Band befindet, als Drainagesystem.

Im Vergleich zu den umgebenden Bodenschichten, die die Grabenwände bilden, kann er die Feuchtigkeit besser weiterleiten. Die Feuchtigkeit fließt durch das Kissen, ohne zurückzubleiben oder das Material des Bodens zu beschädigen. Das Wasser versickert langsam im Erdreich und sinkt auf den Grund des Grabens.

Es ist ausreichend, wenn bei dieser Art der Entwässerung kein ständiger Wasserfluss aus den Grundwasserleitern vorhanden ist. Wenn an dem Standort aktive Grundwasserleiter vorhanden sind, müssen Sie den Abfluss der eindringenden Feuchtigkeit planen und den Zufluss ausgleichen.

Experten raten in jedem Fall zum Einbau eines Drainagesystems, da die Wände und der Boden des Grabens mit der Zeit verschlammen. Sie nehmen kein Wasser mehr auf und entwickeln sich zu einer Art Stausee, aus dem die Feuchtigkeit auf natürliche Weise nicht entweichen kann. Dies stellt eine große Gefahr für das Gebäude dar und kann zu seiner Zerstörung führen, weshalb die Entwicklung eines Entwässerungssystems sorgfältig durchgeführt werden muss.

Welche Kräfte zerstören das Fundament??

Wenn Feuchtigkeit mit einem Betonstreifen in Berührung kommt, treten mehrere schädliche Prozesse auf:

• Erosion des Sandkissens, was zu Setzungen führt und die Integrität des Fundaments beeinträchtigt.
• Wasser dringt in den Beton ein und zerstört ihn im Winter von innen.
• Wenn die Temperatur sinkt, gefriert die Feuchtigkeit in den Bodenschichten, die das Band umgeben, dehnt sich aus und beginnt, Druck auf den Sockel oder die Grundmauern auszuüben (Frostsprengung des Bodens).

Diese Elemente wirken häufig zusammen und erhöhen das Risiko für das Fundament und das Haus als Ganzes. Nach und nach versagt die Abdichtung und die Isolierung löst sich ab, was den Verfallsprozess verschlimmert und das Mikroklima des Hauses negativ beeinflusst.

Die Situation ist riskant, weil alles langsam und unauffällig abläuft und die Auswirkungen erst dann sichtbar werden, wenn das Fundament zu bröckeln beginnt, Risse bekommt oder andere Symptome des Versagens zeigt.

Arten der Entwässerung

Es gibt verschiedene Ausführungen von Entwässerungssystemen.

Sie unterscheiden sich durch die Art der Installation:

• Offener (oberirdischer) Typ. Die Feuchtigkeit wird durch ein System von Drainagerillen abgeleitet, die sich auf der Tagesoberfläche des Bodens befinden. Diese Option ist praktisch, da das System ständig gewartet, gereinigt und verändert werden kann. Der Nachteil ist der hohe Platzierungsgrad, der nur die Ableitung von Oberflächenwasser erlaubt und unterirdische Horizonte umgeht.
• Geschlossene (tiefe) Entwässerung. Ein geschlossenes System besteht aus einer Reihe von Rohrleitungen, die das Abwasser zur Einleitungsstelle transportieren. Die geschlossene Drainage ermöglicht es, überschüssige Feuchtigkeit aus unterirdischen Quellen zu entfernen, aber für die Wartung oder Reinigung müssen die Rohre ausgegraben werden, was nur in der warmen Jahreszeit möglich ist, Zeit in Anspruch nimmt und erhebliche Arbeitskosten erfordert.

Je nachdem, wie das Wasser in die Rohrleitungen gelangt, gibt es die folgenden Systeme:

• Perfekt. Das System befindet sich unterhalb des Einlassniveaus, das Wasser dringt von oben oder von der Seite ein. Entwässerungsgräben werden von oben aufgefüllt.
• Unvollkommen. Die Rohrleitungen werden oberhalb der Einlaufebene verlegt, Feuchtigkeit dringt von allen Seiten ein – von unten, oben und von den Seiten durch Löcher im Rohr. Die Aufschüttung erfolgt ebenfalls von allen Seiten, i.e.e. das Rohr wird in einer bestimmten Höhe über der Sohle der Entwässerungsrinne verlegt.

Darüber hinaus gibt es Systeme mit verschiedenen funktionalen Eigenschaften:

• Ring. Umgibt das Gebäude mit einem Ring aus Rohrleitungen, der es von der von außen kommenden Feuchtigkeit abschneidet. Wenn der Zufluss von einer Seite kommt. die Bildung eines offenen Rings mit Wasseransammlung an der Stelle seines Auftretens ist möglich. Kann nach dem Bau des Hauses oder parallel zu diesem erstellt werden.
• Wandmontiert. Das System wird während des Baus installiert, da die Rohrleitungen vor dem Verfüllen der Senkgruben verlegt werden. Schutz vor Überschwemmungen in Kellern und Untergeschossen.
• Stausee. Das komplexeste System, das in Gebieten mit aktivem Wasserzufluss oder mit Tonschichten, die die natürliche Filterung behindern, eingesetzt wird. Ein Sand- und Kiespolster unter einem Betonstreifen ist eine der einfachsten Möglichkeiten, ein Stauraumdrainagesystem zu schaffen.

Durch die Verwendung einer geeigneten Konstruktionsoption können Sie das Gebäude von den Grundwasserleitern isolieren, überschüssige Feuchtigkeit beseitigen oder Zuflüsse berücksichtigen. Dazu werden spezielle Methoden angewandt, wie z. B. die Verfüllung mit Lehm, der das Eindringen von Feuchtigkeit in die Grundmauern verhindert und sie zu den Drainagerohren leitet.

Es ist ratsam, die Auswahl des geeigneten Entwässerungssystems einem Fachmann zu überlassen. Dies ist eine anspruchsvolle Aufgabe, die Fachwissen und Erfahrung erfordert; der Versuch, sie selbst zu lösen, führt nicht immer zum gewünschten Ergebnis.

Die Installation der Drainage für ein flaches Streifenfundament wird in diesem Leitfaden detailliert beschrieben. Dies ist wichtig, um Wasseransammlungen zu vermeiden, die das Fundament Ihres Hauses beschädigen könnten. Wir erklären Ihnen alles, was Sie wissen müssen, um Ihr Fundament trocken und stabil zu halten, von der Auswahl der geeigneten Materialien bis zum Ausheben und Verlegen der Drainagerohre. Ganz gleich, ob Sie dieses Projekt leiten oder die Aufgabe selbst übernehmen, die Befolgung unserer einfachen Anweisungen wird Ihnen helfen, Ihre Investition zu schützen und ein solides Fundament über viele Jahre hinweg zu erhalten.

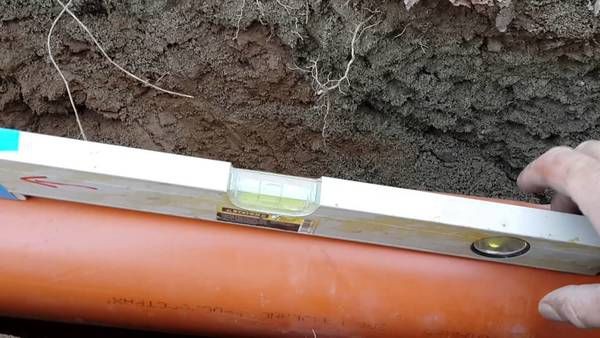

Gefälle Definitionen

Die minimale Bewegungsgeschwindigkeit des Abwassers bestimmt das Gefälle des Abflussrohrs, das durch SNiP geregelt wird.

Bei Rohren mit verschiedenen Durchmessern können Sie die Neigung auf den gewünschten Grad einstellen:

• Bei einem Rohrdurchmesser von 150 mm ist ein Gefälle von 8 mm pro 1 m Länge zulässig.
• Mit einem Durchmesser von 200 mm – 7 mm.
• In einigen Bereichen ist eine Untertreibung von bis zu 5 mm pro 1 m Länge zulässig.

Das Gefälle hat gleichzeitig eine Obergrenze. Für Rohre mit einem Durchmesser von 150 mm beträgt es 150 mm. Für nicht klassifizierte Abschnitte mit einem Rohrdurchmesser zwischen 40 und 50 mm kann ein Gefälle von bis zu 30 mm/m und für Rohre mit einem Durchmesser zwischen 85 und 100 mm ein maximales Gefälle von 20 mm/m angelegt werden.

Für Wannen ist ein Gefälle erforderlich, das die Selbstreinigung des Wassers fördert (Absetzen von Schmutz, Sand und kleinen Partikeln). Dadurch wird der Verschmutzungsgrad der Leitungen verringert und Verkehrsengpässe und Staus an den Ausläufen der Entwässerungsbrunnen vermieden.

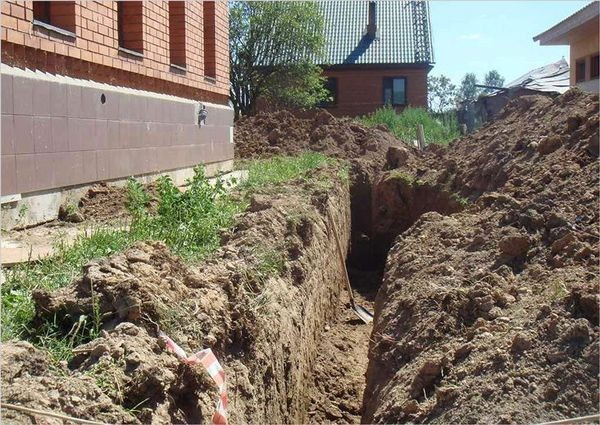

Vorbereiten des Grabens

Die Gräben für das Abwassersystem werden in einer Tiefe ausgehoben, die dem Niveau der Rohre entspricht. Die Tiefe wird mit einem kleinen Spielraum festgelegt, damit das gewünschte Gefälle organisiert werden kann.

Der gewählte Typ des Entwässerungssystems bestimmt die Ausrichtung und den Verlauf der Gräben, und ihre Breite ist in der Regel so ausgelegt, dass die Rohre frei zwischen den Isolier- und Füllschichten positioniert werden können.

In der Regel wird bis zu einer Breite von 30 bis 40 cm ausgehoben, um die Arbeit zu erleichtern und einen Einsturz der Wände zu verhindern.

Herstellung einer Filterschicht

Um Wasser zu sammeln, werden Drainagerohre mit Längsreihen von Löchern versehen. Um die Rohre herum muss eine Filterschicht angebracht werden, damit Sand und andere kleine Partikel sie nicht verstopfen.

Die beliebteste Methode ist, das Rohr mit einer Schicht aus feinem Schotter mit einem Durchmesser von 10 cm zu umgeben und mit einer Geotextilschicht abzudecken. Es handelt sich um einen Doppelfilter: Die Schotterschicht wirkt als sekundärer Reinigungsfilter neben dem Geotextil, das Sand und organische Stoffe zurückhält.

Wie wird die Installation durchgeführt??

Methode:

1. Es wird eine Vertiefung gegraben, in die ein Behälter zum Auffangen des Wassers gestellt wird. Dies kann ein Kunststoffbehälter mit Löchern im Boden oder Betonringe sein. Der Abstand zum Haus beträgt mindestens 3-5 m. Die Eintauchtiefe sollte deutlich über die Tiefe des Fundaments hinausgehen, aber nicht bis zum Grundwasserspiegel reichen. Wenn das Haus groß ist, können Sie zwei oder mehr Kollektoren verwenden. Am günstigsten ist es, sie in den Ecken zu installieren. Die Seiten des Behälters müssen Löcher für den Anschluss von Entwässerungsleitungen aufweisen.

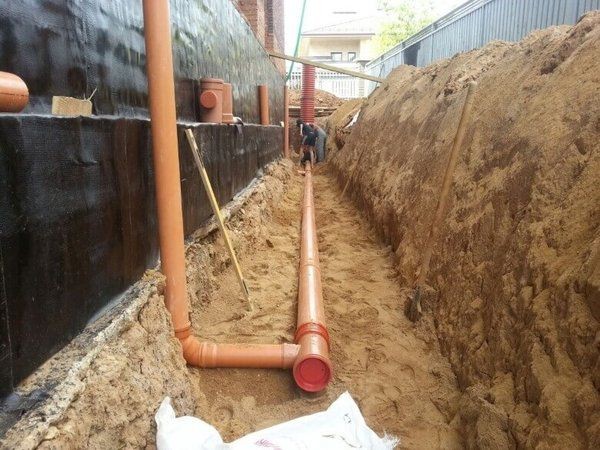

2. Drainagerohre werden neben dem Band verlegt. Wenn das System während des Baus erstellt wird, wird die Drainage im gleichen Graben wie das Band selbst installiert. Wenn das System später gebaut wird, müssen Sie das Fundament ausheben und die Leitungen in der Nähe verlegen. Die Enden der Rohre werden in den Verteiler eingesteckt oder in Reihe miteinander verbunden, wobei sie das Fundament von außen umschließen.
3. An einigen Stellen, an denen Probleme auftreten können – Verbindungen oder Übergänge – sollten spezielle Schächte (Kontrollschächte) eingebaut werden. Sie ermöglichen es Ihnen, Reparaturen durchzuführen, Rohre zu reinigen, usw.P.
4. Eine Sandschicht (ca. 10 cm) wird auf den Boden des Grabens geschüttet, dann eine Lage Geotextil. Darauf werden die Rohrleitungen verlegt und mit dem gewünschten Gefälle versehen. Dazu können Sie unter der Oberkante Kies aufschütten oder einfach einen Stein auflegen.
5. Eine Schicht aus Schotter und Sand wird über die Rohre geschüttet. Die Enden des geotextilen Gewebes steigen an und wickeln sich um, so dass eine Schicht aus Verfüllmaterial um das Rohr entsteht, das wie eine Schale mit geotextilem Gewebe umwickelt ist.
6. Der Graben wird schließlich mit Erde aufgefüllt.

Wenn die Topographie es zulässt, kann das Wasser gelegentlich ohne den Einsatz von Kollektoren in Niederungen oder Stauseen geleitet werden. Dies wird häufig mit Schächten gemacht, damit das Drainagewasser für den Betrieb der Wärmepumpe genutzt werden kann.

Nützliches Video

Mit diesem Video können Sie eine Drainage für ein flaches Streifenfundament installieren:

Schritt 1: Aushub	Heben Sie einen Graben um das Fundament aus, der vom Gebäude weg geneigt ist.
Schritt 2: Schotterbett verlegen	Füllen Sie den Graben mit Kies, um die Drainage zu fördern.
Schritt 3: Verlegen eines perforierten Rohrs	Verlegen Sie ein perforiertes Rohr auf dem Kiesbett, um das Wasser aufzufangen.
Schritt 4: Abdecken mit Gewebe	Umwickeln Sie die Rohre mit geotextilem Gewebe, um ein Verstopfen zu verhindern.
Schritt 5: Verfüllen mit Kies	Füllen Sie den Graben mit weiterem Kies auf und bedecken Sie das Rohr.
Schritt 6: Endgültige Aufschüttung	Verschließen Sie den Graben mit Erde und achten Sie dabei auf ein angemessenes Gefälle vom Fundament weg.

Wenn Sie ein flaches Streifenfundament haben, ist die Installation einer Drainage für die Stabilität und Langlebigkeit Ihrer Konstruktion unerlässlich. Durch ein gutes Grundwassermanagement können Sie Wasseransammlungen rund um das Fundament vermeiden, die im Laufe der Zeit zu strukturellen Problemen führen könnten.

Zuallererst muss ein Graben um den Umfang des Fundaments ausgehoben werden, wobei darauf zu achten ist, dass der Graben vom Gebäude weg geneigt ist. Um Staunässe zu vermeiden, hilft dieses Gefälle, das Wasser von den Grundmauern wegzuleiten.

Anschließend decken Sie den Graben mit einem geotextilen Gewebe oder einer durchlässigen Membran ab, um Schmutz und Ablagerungen von den Drainagerohren fernzuhalten. Dieses Verfahren garantiert, dass das Drainagesystem immer effektiv und ungehindert funktioniert.

Legen Sie als nächstes perforierte Drainagerohre in den Graben und achten Sie darauf, dass die Löcher in den Rohren nach unten zeigen. Diese Rohre sammeln das Grundwasser und leiten es vom Fundament weg, um den hydrostatischen Druck zu verringern, der sonst die Stabilität des Gebäudes gefährden könnte.

Füllen Sie den Graben fast bis zur Oberkante auf, indem Sie die Rohre mit Zuschlagstoffen oder grobem Kies bedecken. Diese Schicht stützt und schirmt das Abwassersystem ab und ermöglicht gleichzeitig einen leichten Wasserdurchfluss in die Rohre.

Fügen Sie schließlich Erde zur Verfüllung des Grabens hinzu und verdichten Sie sie leicht, um eine gute Setzung zu gewährleisten. Um den Wasserabfluss vom Fundament zu fördern, sollte das Erdreich vom Gebäude weg geneigt sein.

Wenn Sie die Drainage für ein flaches Streifenfundament gemäß diesen Anweisungen installieren, können Sie Ihr Gebäude erfolgreich vor zukünftigen Wasserschäden schützen und seine strukturelle Integrität für viele Jahre erhalten.
