Análisis de los elementos del tejado: nombre y diseño de las partes planas e inclinadas del tejado

El tejado es algo más que una cubierta para nuestras cabezas; es una estructura compleja formada por diferentes partes que trabajan juntas para proteger los edificios de las inclemencias del tiempo. Comprender los componentes de un tejado es imprescindible para quienes se dedican a la construcción o la remodelación. Cada tipo de tejado, ya sea un tejado inclinado tradicional en una casa suburbana o un tejado plano en un edificio de apartamentos contemporáneo, tiene un conjunto único de componentes que lo hacen funcional y duradero.

La arquitectura moderna suele tener cubiertas planas, que se distinguen por su ligera inclinación o, a veces, por ser totalmente planas. A pesar de su aspecto sencillo, las cubiertas planas requieren una planificación y un mantenimiento cuidadosos para garantizar su longevidad y evitar la acumulación de agua. La cubierta estructural, que actúa como cimiento del tejado, las capas aislantes para controlar la temperatura y la eficiencia energética, una membrana impermeable para impedir la entrada de humedad y, ocasionalmente, capas adicionales como lastre o cubiertas verdes para obtener mayores ventajas medioambientales son las partes principales de un tejado plano.

Los tejados a dos aguas, por su parte, ofrecen una evacuación eficaz del agua y un aspecto clásico gracias a sus pronunciadas pendientes. Varios edificios comerciales y viviendas tradicionales suelen tener este tipo de tejados. Las vigas, que sirven de soporte estructural del tejado, la capa inferior de impermeabilización, el revestimiento o entablado para soportar la cubierta del tejado y la capa exterior visible, que puede ser de chapa, tejas o tejas, son los principales componentes de un tejado a dos aguas. Cada elemento es esencial para preservar la integridad del tejado y proteger los espacios interiores del viento, la lluvia y la nieve.

Además de mejorar nuestra comprensión de la diversidad arquitectónica, investigar la forma y la función de los elementos de la cubierta ayuda a orientar las decisiones durante los proyectos de construcción y renovación. Comprender estos componentes básicos garantizará que los tejados cumplan su función vital de proteger los edificios y a sus ocupantes, tanto si está pensando en instalar un nuevo tejado plano en un edificio de oficinas contemporáneo como en conservar el encanto tradicional de un tejado a dos aguas en una vivienda.

Composición general de cualquier cubierta

El tejado de un edificio u otra estructura es su estructura superior de carga y cerramiento, y sirve para proteger el interior de influencias externas como el clima.

Los principales componentes del tejado son:

• estructura rígida portante – armazón de vigas para un tejado inclinado o una base horizontal para uno plano;
• cubierta exterior a prueba de humedad – directamente al tejado;
• capa aislante, consistentes en varias capas de pastel de cubierta (pueden ser aislantes de la humedad o del calor).

Una cubierta es un componente de un tejado que consta de una base bajo la capa impermeabilizante (la cubierta propiamente dicha), componentes para generar ventilación, retener la nieve, conexiones, movimiento y funcionamiento seguros, etc.

• rayas – superficies laterales;
• frontones – superficies finales;
• valles – ángulos internos formados en la unión de pendientes conjugadas;
• voladizos – partes que sobresalen del límite del muro;
• limatesas – pendiente triangular desde el alero hasta la parte superior en los tejados a cuatro aguas;
• ventanas abuhardilladas – aberturas dispuestas en el tejado del edificio;
• costillas – la intersección de dos vertientes del tejado formando una esquina exterior.

El término "cumbrera se refiere al borde horizontal del tejado.

Partes del sistema de dinteles

El sistema de cabrios es un tipo de esqueleto de tejado que se apoya en un armazón hecho enteramente de madera.

El armazón soporta su propio peso, las precipitaciones, el viento, el sistema de drenaje, la tarta de cubierta y otros equipos técnicos instalados en el tejado a través de la cubierta.

La función del sistema de cabrios es distribuir y trasladar uniformemente las cargas mencionadas a los muros de carga de la casa. Los tejados a dos aguas, a cuatro aguas y a varios aguas pueden servir de ejemplo para diseccionar los componentes de un sistema de cabrios. Casi todos los elementos de soporte de los cabios de madera están presentes en estos tejados.

La siguiente lista muestra las partes de los cabios que soportan carga:

1. Mauerlat.
2. Patas de cabrio y marcos.
3. Corre.
4. potras.
5. Patas y cerchas.
6. Tensores, bastidores, puntales.
7. Listones y contrafuertes.
8. Voladizos.

En el siguiente vídeo se explican los procedimientos y directrices para fijar los componentes del sistema de cabrios:

Mauerlat

Las palabras "Mauer" y "Latte" en alemán, que se traduce por "maderos de pared" son el origen del nombre. Un mauerlat es una viga o tronco que se fija al exterior de las cercas perimetrales de la casa. Los extremos inferiores de los cabrios y marcos se apoyan en la estructura. Es una viga horizontal que mide 150 x 150 mm en una sección regular o 150 x 75 mm en dos vigas separadas. Dependiendo de lo compleja que sea la estructura del cabrio, puede haber excepciones.

Las funciones del Mauerlat incluyen la fijación de la cubierta a la casa y la distribución uniforme del peso de los nudos del sistema de cubierta entre las paredes.

Se utiliza cemento u hormigón para preparar la superficie del muro de mampostería bajo el Mauerlat. Encima de la solera se coloca una capa de impermeabilización en rollo compuesta de fieltro para tejados u otro material modificado. Se utilizan pernos de anclaje o espárragos para fijar la madera al muro. Se utiliza alambre para fijarlo al armazón.

Patas del cabrio

Las vigas de madera anguladas y sostenidas por un mauerlat y una viga de cumbrera (travesaño) se denominan cabrios. Los largueros pueden ser componentes independientes del armazón del tejado o un componente de las cerchas de madera.

En conjunción con caballetes, tirantes, puntales y otros componentes, las vigas soportan la carga externa del tejado.

En función de la longitud de la luz entre los muros de carga, se utilizan dos tipos de vigas, las vigas estratificadas y las vigas colgantes.

• En capas. Las vigas estratificadas forman nudos rígidos con el Mauerlat. Normalmente, estas vigas se utilizan en edificios con una envergadura de 6 a 15 metros. Los extremos superiores de los cabrios se unen en la cumbrera, donde se fijan con clavos y placas y ángulos metálicos perforados. Las vigas se apoyan en el Mauerlat mediante muescas (cortes) o pernos a través de placas metálicas.
• Colgante. Las cubiertas a dos aguas con luces entre muros de carga de hasta 6 metros, en las que no hay muros interiores ni vigas de cumbrera, son las más susceptibles a la deformación por retracción de las casas. Para garantizar que la contracción se produzca de forma suave y gradual, los puntos de fijación de los cabrios al Mauerlat son móviles. Las vigas inclinadas se denominan cabrios colgantes. Los nudos corredizos se hacen de diferentes maneras. Lo principal es que las patas de los cabios, que transmiten la carga a los muros, puedan deslizarse a lo largo de su eje, manteniendo su integridad.

potras

Se fijan a los extremos inferiores de las vigas. Para prolongar el borde de la pendiente del tejado más allá del perímetro de los muros, se utilizan tablas finas para prolongar las patas de los cabrios. El voladizo o alero del tejado está formado por la cubierta del tejado con filetes, tablones de viento y revestimientos.

Narozhniki

Este componente único del sistema de cabrios de los tejados a cuatro aguas, a media agua y a cuatro aguas es una viga de longitud variable. Los cabrios ocupan el espacio creado por los cabrios diagonales de la cadera.

Las espigas se fijan al mauerlat en la parte inferior del mismo modo que las patas de los cabrios. Las vigas se fijan a los cabrios inclinados en la parte superior limando bajo su chaflán, haciendo muescas o pasando por barras craneales. Las uniones se cosen con clavos o pasadores y se refuerzan con placas metálicas. Los ramales se hacen más cortos cuanto más se alejan del centro de la cadera.

Corre

Las correas son vigas de madera horizontales que soportan los componentes de carga del sistema de cabrios. Se separan en vigas laterales y vigas de cumbrera.

Una viga horizontal instalada en la cima de un tejado a dos aguas se denomina correa de cumbrera central.

Los pies de las vigas se apoyan en caballetes, y las correas laterales son los soportes transversales intermedios de los pies. Cuando hay al menos 12 metros de separación entre muros de carga, se instalan. Además, pueden ser correas de cumbrera laterales en una estructura de cabrios destrozada.

Alféizar

Esta viga de madera está instalada encima de un muro interior. La cama descarga la viga cumbrera que soporta los cabios pasándola a través de las cremalleras. La sección transversal de la madera utilizada para construir el banco coincide con la de las vigas Mauerlat. Las paredes, que están directamente debajo de las vigas de caballete, es donde se colocan las camas.

Caballos

Los extremos superiores de los cabios se apoyan en esta viga portante. También es el borde horizontal superior, o cumbrera, creado por la unión de los dos hastiales del tejado inclinado. Para los cabrios, la cumbrera puede funcionar como una viga autoportante entrelazada.

La viga de cumbrera de una casa de vano largo se apoya en los postes de la cama. El travesaño de cumbrera tiene una sección transversal de 150 x 150 mm y está construido con madera maciza o laminada. La correa superior de los edificios pequeños se compone de tablas dobles, cada una de 120 x 50 mm. Los cabrios se sujetan con remates a tope y esquinas metálicas o se apoyan en la cumbrera mediante una muesca.

Aprietes, cremalleras, puntales

El armazón del cabrio se refuerza en gran parte con estas vigas adicionales. Los diseñadores utilizan cálculos específicos para determinar cuántas y dónde instalarlas en las estructuras de madera.

Al unir los cabios adyacentes con tirantes de madera o de tablero, se reducen en gran medida las fuerzas de empuje en las cerchas. Las vigas inclinadas largas se descargan mediante caballetes, y parte de la carga se libera de los nudos de la estructura del cabrio mediante diagonales.

Sprengels

La palabra "Sprengwerk (varilla de soporte) es alemán. Sprengel es el nombre del componente del sistema de cabrios derivado de ella. El cabrio inclinado del tejado a cuatro aguas se apoya en una cremallera en la esquina de la placa de pared, que tiene un diseño diagonal horizontal.

Celosía y contra celosía

Estas dos estructuras están enfrentadas. Las lamas colocadas en paralelo a la correa de la cumbrera se denominan celosía. Por el contrario, la viga de celosía se instala a lo largo de la pendiente del tejado.

Las vigas se cubren con una película única de barrera de vapor y se fijan con grapas o clavos antes de la instalación. Las lamas del revestimiento se fijan al contralistón después de clavarlo. Si la cubierta del tejado está formada por componentes individuales, como tejas o tejas bituminosas, el revestimiento puede construirse con tablas macizas.

Cornisa

El voladizo del tejado, o alero, es un complicado ensamblaje de un tejado a dos aguas. Protege el espacio interior del sistema de vigas de la intrusión de humedad, el viento y las bajas temperaturas exteriores cubriendo el borde inferior del tejado.

Los extremos inferiores de los cabrios o potras están cubiertos por la tabla de viento (frontal). Un bisel en J se cubre con otro material o se encaja en el tablero. En la parte superior se coloca una barra de goteo. Una parte del ancho del goterón está cubierta por el borde de la impermeabilización. Se clavan los listones de revestimiento en su sitio después de rellenar los contralistones. Sujetan los ganchos sobre los que se instala el canalón. El voladizo que sobresale por debajo se cierra con un dobladillo de chapa.

El faldón con bisel en J presenta un perfil de plástico, una cavidad de bloqueo longitudinal y está compuesto de material polimérico. El chaflán se fija a la parte inferior del voladizo mediante tornillos que se insertan desde abajo y se encajan en la cavidad de la parte superior. Este nuevo componente acorta enormemente el tiempo necesario para instalar la cornisa.

Diseño de la base

Para un tejado plano, se instala una base rígida. Los tipos de bases más comunes son los perfiles metálicos o las losas de hormigón armado; las bases de madera, que consisten en OSB, DSP, madera contrachapada y tablas sobre vigas de madera, son menos comunes. Si es necesario, se añade una capa de formación de pendientes a la base para cambiar la dirección en la que fluye el agua del tejado.

Haga clic aquí para obtener más información sobre la colocación de un tejado plano sobre vigas de madera. Aquí examinamos las diferencias entre las bases de tejado plano de madera y las de hormigón armado.

Composición de la tarima

Todo lo que está entre las vigas, el revestimiento y la cubierta se denomina tejado inclinado en términos culinarios. Incluye impermeabilización, barreras de vapor y esteras de aislamiento térmico.

Se utiliza para arreglar tejados cálidos de modo que los áticos puedan convertirse en espacios habitables confortables. En algunos casos, también se trata de los componentes necesarios para un tejado frío: el revestimiento, el contramarco y la cubierta del tejado.

La estructura de la tarima es más intrincada en un tejado plano:

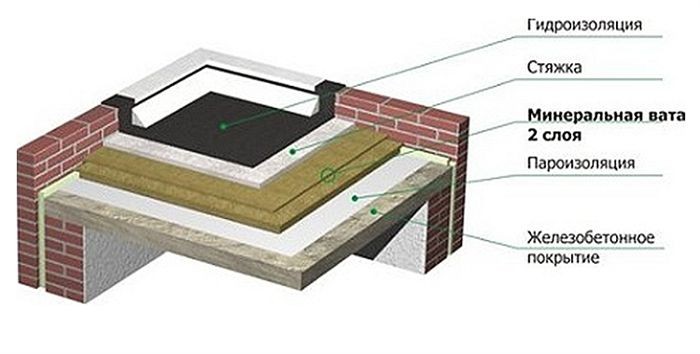

• Secuencia de capas de cubierta aislante no explotable: base → capa de formación de pendientes (si es necesario) → barrera de vapor → aislamiento → impermeabilización (cubierta).
• Secuencia de capas de cubierta aprovechable aislada: base → capa de formación de pendientes (si es necesario) → barrera de vapor → aislamiento → impermeabilización → capa separadora y filtrante (geotextil) → losas de pavimentación para la preparación.
• La secuencia de capas de la cubierta de inversión (inversa)Base → capa de formación de pendientes (si es necesario) → impermeabilización → aislamiento → capa de drenaje → geotextil → capa de acabado protectora – piedra triturada o grava de lastre, tejas, tablas de cubierta, etc.

Cubierta del tejado

Existen tres tipos de materiales para cubiertas: rollos, láminas y piezas. Incluyen diversos tipos de tejas, fieltro para tejados y costuras, ondulina y chapas onduladas, y sus variaciones. Los materiales enumerados a continuación se utilizan para cubrir tejados inclinados:

• Rollos y tejas de betún. El material en rollo es un material de cubierta normal o modificado. Los rollos se extienden en filas horizontales de abajo arriba, solapando la pendiente. Las tiras se colocan sobre betún caliente o masilla fría con disolvente. Tejas – tejas bituminosas en forma de pétalos rizados, hechas de fibra de vidrio impregnada con compuestos bituminosos. Las tejas se clavan o grapan al tablero, solapándose desde la parte inferior hasta la superior de la pendiente del tejado.
• Tejas metálicas. El material consiste en placas metálicas perfiladas, pintadas en diferentes colores. La instalación se realiza mediante tornillos autorroscantes o abrazaderas especiales, solapándose de abajo a arriba.
• Ondulín. Uno de los mejores materiales para cubiertas. Ondulín sustituye a la dañina pizarra de amianto. Es un producto de celulosa prensada, saturada con composición bituminosa. El ondulín es cómodo de procesar e instalar. Se tiñe fácilmente en diferentes colores.
• Cartón ondulado. Las chapas onduladas son cada vez más populares. Las ondas parecen salientes y huecos rectangulares. El cartón ondulado se tiñe con composiciones duraderas de esmalte multicolor. Se fija por la parte inferior hasta el entarimado con tornillos autorroscantes con arandelas de goma.
• Falso techo. Láminas metálicas sutiles interconectadas por un cierre especial mediante garras de apriete especiales. Es uno de los revestimientos de tejado más caros. Los tejados de este tipo tienen una resistencia absoluta al agua y un aspecto hermoso.

Elementos del tejado	Descripción
Cubierta plana	Un tejado horizontal o casi horizontal con una ligera inclinación para el drenaje.
Tejado inclinado	Un tejado inclinado que permite que la lluvia y la nieve se deslicen fácilmente.

Cuando uno entiende los matices del diseño de tejados, se da cuenta de que tanto los tejados inclinados como los planos tienen cualidades distintivas que les añaden utilidad y belleza. Cada pieza es esencial para mantener la resistencia a la intemperie y la integridad estructural.

Distinguidos por su perfil sencillo, los tejados planos suelen constar de tres componentes principales: la membrana impermeable, las capas aislantes y la cubierta del tejado. Juntos, estos elementos forman una superficie sin juntas adecuada para paneles solares, sistemas de climatización y cubiertas verdes. El agua acumulada puede acabar provocando fugas y daños estructurales, por lo que es fundamental disponer de sistemas de drenaje adecuados, como desagües internos o imbornales.

Los tejados a dos aguas, por su parte, se distinguen por sus pronunciadas pendientes, que permiten una evacuación eficaz de la nieve y el agua. El revestimiento del tejado, el contrapiso, las vigas o cerchas y los materiales de cubierta como chapas metálicas, tejas o tablillas son ejemplos de componentes comunes. El ángulo de inclinación influye en la resistencia del tejado a grandes cargas de nieve y lluvia, además de en su aspecto.

En ambos tipos de tejado se incorporan características adicionales para mejorar la longevidad y la eficiencia energética. Los respiraderos de la cumbrera para la ventilación del ático, los tapajuntas alrededor de claraboyas y chimeneas, y los aleros que proporcionan voladizos para proteger las paredes exteriores de la infiltración de agua son algunos ejemplos de estos elementos.

Es imprescindible que constructores, arquitectos y propietarios de viviendas conozcan los nombres y diseños de los componentes que conforman un tejado inclinado y plano. Comprender el papel que desempeña cada pieza permite tomar decisiones bien fundadas sobre la construcción, el mantenimiento y las reparaciones de los tejados. La elección de un tejado inclinado con su encanto clásico o de un tejado plano con su sencillez afecta no sólo al aspecto general del edificio, sino también a su durabilidad a largo plazo y a su resistencia a la intemperie.

Para que los lectores tengan un conocimiento exhaustivo, en este artículo desglosamos los nombres y diseños de las partes básicas de las cubiertas inclinadas y planas. Cada componente, desde la simple estructura plana del tejado con componentes como aislamiento y membranas hasta los perfiles más complejos de los tejados inclinados con vigas y cerchas, es esencial para garantizar la longevidad y el rendimiento. Nuestro objetivo es dotar a los profesionales y a los propietarios de viviendas de los conocimientos necesarios para tomar decisiones bien fundadas sobre la construcción de tejados y los proyectos de renovación simplificando estos componentes.
