Saber cuánto mide un tejado a cuatro aguas es un conocimiento esencial para cualquiera que trabaje en proyectos de construcción o remodelación. Los tejados a cuatro aguas, a diferencia de otros diseños más sencillos como los tejados a dos aguas, tienen numerosos componentes que requieren una medición precisa. El conocimiento de las características de la fórmula y de su reglamentación garantiza una estimación precisa de los materiales y una planificación eficaz del proyecto.
Un tejado a cuatro aguas se une en una cresta en la parte superior después de inclinarse hacia abajo en todos los lados. Su forma, que a menudo se compara con la de una pirámide, hace que el cálculo exacto del área sea crucial a la hora de estimar la cantidad de materiales para el tejado, como láminas de metal o tejas. Para empezar, mide la longitud y la anchura de cada cara del tejado por separado. El área de cada sección triangular del tejado se calcula utilizando estas medidas como punto de partida.
La fórmula para calcular el área de un triángulo puede aplicarse a cada sección triangular de un tejado a cuatro aguas de la siguiente manera: Área = 0.5 × base × altura. En este caso, la altura es la distancia vertical entre el alero y la cumbrera, y la base es la longitud de la cara del tejado. El área total de un tejado a cuatro aguas puede calcularse sumando las áreas de cada sección triangular.
| Aspecto | Explicación |
| Definición | El tejado a cuatro aguas tiene cuatro lados inclinados que se unen en la parte superior para formar una cumbrera. |
| Método de cálculo | Para hallar el área, calcula cada sección triangular por separado y súmalas. |
| Fórmula | Superficie = 0.5 * base * altura para cada triángulo; luego suma estas áreas. |
| Consideraciones | Incluya los voladizos y los ajustes del ángulo de inclinación para obtener mediciones precisas. |
- Reglas y características
- Qué parámetros se requieren??
- Métodos
- Método de medición aplicado
- Técnica práctica
- Cómo calcular la cuadratura: algoritmo de acciones
- Métodos de cálculo según el tipo de sistema de cabios
- Carpa
- Media cadera
- Cómo calcular la cantidad de cobertura?
- Tejas bituminosas
- Ondulín
- Chapa ondulada
- Tejas metálicas
- Costura de la cubierta
- Pizarra
- Vídeo sobre el tema
- Vídeo sobre el tema
- tejado a cuatro aguas. cómo calcular las correas de esquina y mortaja.
- Cumbrera del tejado a cuatro aguas ventilada. Ático frío
- El ángulo de inclinación correcto para un tejado a cuatro aguas
- Cálculo de la cantidad de chapa ondulada para un tejado a cuatro aguas
- Cómo calcular un tejado a cuatro aguas?
Reglas y características
Debe comprender el diseño de la estructura de las vigas antes de empezar a calcular la superficie de un tejado a cuatro aguas. El sistema de cabrios de un tejado a 4 aguas se compone de cuatro pares de pendientes opuestas que comparten la misma forma.
Dos vertientes son limatesas en forma de triángulos isósceles, con una viga mauerlat cerrándolas desde abajo y cabrios diagonales (inclinados) en los lados.
Los extremos de la viga de la cumbrera son donde descansan las partes superiores de las caderas. Viguetas inclinadas de diferentes longitudes llenan el espacio interior de la estructura.
La cumbrera constituye la base superior de las otras dos vertientes, que forman un trapecio, y la cornisa forma la base inferior. Las cumbreras están inclinadas a lo largo de sus lados.
El área de un tejado a cuatro aguas es única en el sentido de que puede calcularse sumando dos veces las áreas de la cadera y del trapecio:
Qué parámetros se requieren??
Con la información anterior, puedes calcular las dimensiones del tejado utilizando los parámetros necesarios para hallar las áreas de figuras geométricas como un triángulo isósceles y un trapecio isósceles.
Para calcular la cadera, necesitarás
- anchura del muro bajo la cumbrera;
- longitud del tramo de la viga diagonal (inclinada).
El plano de la casa se utiliza para determinar la longitud horizontal de la pared del extremo.
La hipotenusa de un triángulo rectángulo, en el que se conocen la altura de la cumbrera y el ángulo de inclinación del tejado, se utiliza para calcular el tamaño de las vigas de esquina.
Además, necesitará la altura del triángulo de la cadera, que es igual a la longitud de la viga intermedia central.
Para determinar el área de las vertientes laterales, necesitará:
- longitud de la cumbrera;
- longitud del borde inferior del tejado;
- perpendicular entre ellos (altura del trapecio).
La altura de la pendiente trapezoidal se mide desde los extremos de los voladizos del tejado hasta la viga cumbrera en lugar de la viga Mauerlat. Los voladizos pueden sobrepasar los muros de tres a cuatro milímetros o más. Sostienen la cubierta todo alrededor del edificio.
El ángulo de inclinación de las pendientes del tejado se calcula utilizando las tablas SNiP 2.01-07-85. Una vez conocida la altura del triángulo de la cadera, se puede calcular la altura de la cumbrera multiplicándola por la tangente de su ángulo de inclinación.
Métodos
Existen dos métodos para medir un tejado de acebo con el fin de determinar su superficie: un método aplicado y un método práctico.
Método de medición aplicado
El proceso consiste en tomar medidas basándose en los planos del tejado que aún no se ha construido.
Al diseñar una casa, se toman medidas. para reunir la información necesaria para determinar la cantidad de aislante, barrera de vapor y consumibles para la cubierta.
En caso contrario, se realizan mediciones de acuerdo con los planos para determinar cuánto material nuevo se necesitará para la reconstrucción de la cubierta.
Los datos de diseño del plano del tejado son la base para el cálculo del área. Determine el tamaño real de los parámetros necesarios trabajando con la escala del dibujo.
La disposición real de la cubierta de la casa puede variar ligeramente respecto a la antigua documentación de diseño. Esto podría ser el resultado de una modificación del proyecto realizada durante la construcción de la instalación. Se pueden obtener resultados precisos tomando medidas directamente en la casa.
Técnica práctica
Cuando la documentación de diseño de una casa antigua con tejado a cuatro aguas se pierde para siempre, se utiliza este método para crear una especificación de la cantidad de tejado nuevo.
Existe la posibilidad de riesgos relacionados con la altura al realizar mediciones. En última instancia, es necesario utilizar una cinta métrica cuando se está sobre un tejado. La realizan dos personas. Para ello se utilizan andamios, escaleras, andamios e incluso plataformas aéreas.
El propietario de la vivienda puede utilizar un teodolito láser alquilado para evitar asumir el riesgo de caerse desde una altura. Es preferible contratar a un topógrafo con un aparato si le resulta difícil realizar esta tarea.
En una hora o menos, un especialista tomará las medidas necesarias, a partir de las cuales se determinará la superficie del tejado a cuatro aguas.
Cómo calcular la cuadratura: algoritmo de acciones
Un algoritmo que sólo puede calcular las áreas de dos formas geométricas puede utilizarse para determinar el área total de un tejado a cuatro aguas.
Después de reunir las medidas de dos vertientes trapezoidales y dos triángulos isósceles a cuatro aguas, realice los cálculos utilizando las fórmulas que se muestran en la figura inferior:

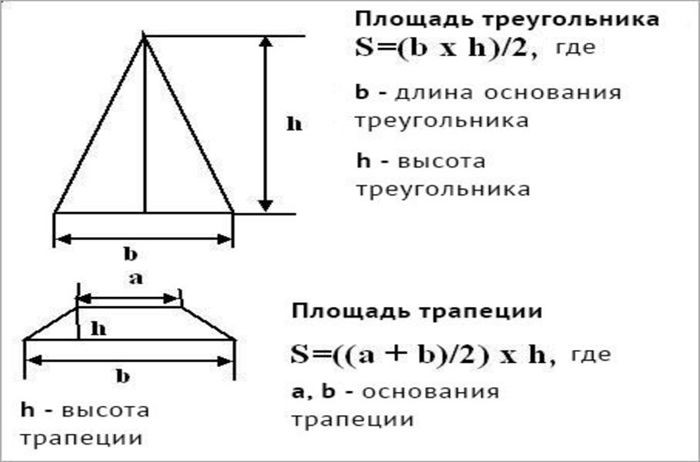

La figura muestra dos figuras, una representa una pendiente trapezoidal y la otra una pendiente a cuatro aguas. En el primer escenario, el área es la mitad del producto de la base y la altura de la cadera; en el segundo escenario, es la mitad del producto de la suma de las longitudes de la base y la altura del trapecio.
Se puede utilizar una fórmula para expresar el algoritmo:
Scr = 2(SV + Str) = 2(h1(a1 + b1)/2) = bh + h1(a1 + b1), En cuyo caso:
Métodos de cálculo según el tipo de sistema de cabios
El tejado a cuatro aguas se presenta en diferentes tipos además del sistema tradicional de cabrios. Entre ellos se encuentran los de tienda y los de media cadera.
Carpa

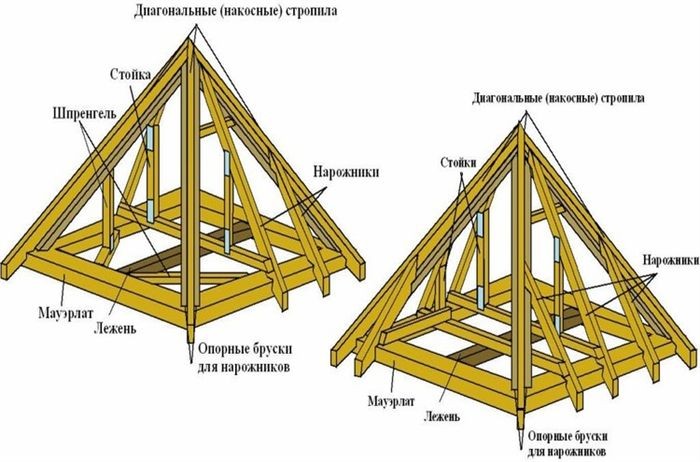

El sistema de vigas de la estructura de la tienda está formado por cuatro triángulos isósceles idénticos formados por cuatro vigas inclinadas que convergen en un punto.
Los cabrios, que son vigas de diferentes longitudes, se instalan entre las patas de los cabrios diagonales. Para calcular la superficie de la tienda se utiliza la superficie total de las cuatro limahoyas. La siguiente fórmula puede utilizarse para expresar el algoritmo de cálculo:
Sistema de cabios de tejado a cuatro aguas:
Media cadera
Las caderas acortadas lo diferencian del estilo tradicional. De este modo, los hastiales se hacen más altos y pueden alojar aberturas de ventanas en el ático, en lugar de que el tejado se incline hacia abajo. El área del tejado se sigue calculando con el mismo algoritmo que en la versión original.
Por supuesto! Para su artículo sobre "Conceptos básicos para calcular el área de un tejado de cuatro aguas – reglas y características" el siguiente es su enunciado de tesis: Es importante comprender las directrices básicas y las particularidades que intervienen en el cálculo del área de un tejado a cuatro aguas. Un tejado a cuatro aguas, a diferencia de otros tipos de tejado, se inclina por los cuatro lados, lo que plantea problemas únicos de medición y cálculo. Con el fin de garantizar unos cálculos precisos para cualquier proyecto de construcción o renovación, este artículo aborda técnicas y consideraciones cruciales que van más allá de los simples métodos para calcular la superficie total de la cubierta. ¿Le parece que esto resume lo que busca??
Cómo calcular la cantidad de cobertura?
Puede calcular la cantidad de cubierta que desea conociendo la superficie del tejado. Los revestimientos más comunes para tejados a cuatro aguas se componen de materiales como:
- tejas de betún;
- ondulín;
- lona ondulada;
- tejas metálicas (cómo construir un tejado a cuatro aguas con tejas metálicas?);
- tejados de juntas;
- pizarra.
De abajo a arriba, todos los tipos de material se instalan solapados. El objetivo es evitar las goteras. Recuerde que habrá más solapamiento de los componentes del tejado a lo largo de la pendiente cuanto menor sea la pendiente del tejado.
Tejas bituminosas
El fabricante suministra paquetes de tejas bituminosas (shingles) a la cadena minorista. Normalmente vienen con 22 piezas de tejas, suficientes para cubrir un tejado de 3 metros cuadrados.
Para determinar cuántos paquetes de tejas bituminosas se necesitan, basta con dividir la superficie del tejado por tres.
Ondulín
Una lámina de ondulina típica tiene una superficie de 1.5 m2, de los cuales 1.2 m2 es útil. Habrá solapes que cubran la superficie restante. La siguiente es la fórmula básica para calcular el recubrimiento de ondulín: Dividiendo la superficie del tejado por 1.2, se puede obtener la cantidad necesaria de láminas.
Chapa ondulada
Los expertos aconsejan comparar la anchura de la primera onda de la chapa con el tamaño del solape lateral en un ángulo de inclinación de 45 grados. Longitud a un ángulo de inclinación de 45 0 – 150 mm a lo largo de la pendiente.
La diferencia entre las superficies reales de las láminas y los solapamientos será la superficie útil de la lámina ondulada. El número necesario de láminas onduladas se halla dividiendo la superficie del tejado por el resultado.
Tejas metálicas
Se necesitarán 98 m 2 de tejas metálicas para cubrir 92 m 2 de cubierta, según la documentación reglamentaria MDS 12-47.2008. El coeficiente calculado será el cociente de 98/92 = 1.07. Hay que multiplicar la superficie del tejado por 1.07 para obtener el área de cobertura real.
Costura de la cubierta
La junta de un tejado a cuatro aguas mide 32 mm de ancho. El cálculo tiene en cuenta el doble tamaño del pliegue porque se dobla por ambos lados de la chapa. El área del tejado a cuatro aguas y dos coeficientes se utilizan para determinar si son necesarias las planchas de costura:
Pizarra
La pizarra se solapa en una sola onda de entre 80 y 90 mm de ancho en sentido lateral. Las chapas se solapan de abajo a arriba en la misma cantidad. La diferencia entre las superficies de las chapas y los solapes será la superficie útil de cobertura. Puede calcular el número necesario de láminas de pizarra dividiendo el resultado por la superficie del tejado.
Las pérdidas que se producen durante el transporte, almacenamiento y corte del material de cubierta deben tenerse en cuenta al calcular el consumo. Se aconseja multiplicar la superficie del tejado por 1.15 para evitar compras adicionales. La cantidad máxima de material de cubierta necesaria será ésta.
Vídeo sobre el tema
Vea este útil vídeo para aprender a calcular un tejado a cuatro aguas:
Para cualquier propietario o constructor que esté trabajando en un proyecto, saber cómo calcular el área de un tejado a cuatro aguas es crucial. Puede calcular con precisión la superficie total del tejado prestando atención a ciertas características y siguiendo unas sencillas reglas.
Lo primero es lo primero: determinar el tamaño de cada sección del tejado. Mida la longitud y la anchura de cada plano del tejado a cuatro aguas por separado. Dado que sirven de base para sus cálculos, estas mediciones son esenciales.
A continuación, calcule el tamaño de cada sección triangular del tejado a cuatro aguas. Emplea la siguiente fórmula: Área = 0.5 × base × altura. Para calcular el área de una sección rectangular, multiplique la longitud por la anchura.
Una vez conocidas las superficies de cada sección, súmelas para obtener la superficie total del tejado a cuatro aguas. Esta superficie total establece la cantidad de materiales de cubierta necesarios, ayudándole a calcular con precisión los gastos y a organizar eficazmente su proyecto.
Recordar que los resultados exactos dependen de una medición precisa. Comprueba de nuevo que tus cálculos y medidas reflejan con exactitud el tamaño de tu tejado. Este método reduce los errores cometidos durante la construcción y ahorra tiempo.
