Cálculo competente de un tejado a cuatro aguas: preparación, algoritmo de acciones, servicios convenientes

El cálculo de un tejado inclinado requiere una planificación y una preparación metódicas. Un dimensionado adecuado es esencial tanto para la integridad estructural como para el atractivo visual cuando se construye una estructura nueva o se remodela una antigua. Este artículo le guiará a través de los procedimientos y equipos necesarios para calcular con precisión un tejado a cuatro aguas.

Antes de iniciar cualquier cálculo, recopile los datos pertinentes, incluidas las dimensiones del edificio, la pendiente requerida y cualquier elección de diseño particular. Contar con esta información de antemano facilitará las cosas y garantizará que los cálculos sean correctos desde el principio. Es esencial comunicar las expectativas y los requisitos a los clientes, ingenieros y arquitectos de forma clara y concisa.

El tejado a cuatro aguas se calcula mediante un algoritmo que incluye múltiples pasos cruciales. En primer lugar, hay que determinar la inclinación o pendiente del tejado, que suele representarse como un cociente (e.g., 4:12). A continuación, multiplica la longitud y la anchura de cada cara del tejado para determinar su superficie total. Incluye todos los lados de un tejado a cuatro aguas que descienden desde la cumbrera. Tenga en cuenta cualquier elemento adicional que pueda influir en los cálculos, como claraboyas o ventanas abuhardilladas.

Los programas informáticos y las herramientas de fácil acceso en línea pueden agilizar enormemente el proceso de cálculo. Estas herramientas suelen ofrecer plantillas en las que se pueden introducir medidas y requisitos, y también producen planos detallados y presupuestos de materiales. Algunas herramientas sofisticadas ofrecen incluso una visualización en 3D, para que pueda ver cómo afectan las distintas decisiones de diseño al aspecto general y la funcionalidad de la cubierta.

Características informáticas

Antes de comenzar cualquier cálculo, debe imaginarse el tipo de tejado que el promotor ha seleccionado. Las estructuras con cuatro pendientes son:

• Tienda. Se caracterizan por la presencia de 4 limatesas triangulares idénticas y la ausencia de viga cumbrera.
• Cadera. La peculiaridad de este tejado es que combina dos limbos opuestos y dos vertientes trapezoidales opuestas.
• Media cadera. Estos tejados tienen una lima acortada – hay 2 tipos (danés y holandés).

Después de decidir el tipo de tejado, debe reunir la información necesaria para calcular el tejado a cuatro aguas.

Preparación

Los planos de los tejados a cuatro vertientes deben realizarse antes de la construcción. Para ello, elija entre:

• Plano del tejado. Se forma sobre la base de la ubicación de las paredes exteriores alrededor del perímetro de la casa. Según el plano, se puede determinar la longitud de los cabrios, cabrios de hilera y cabrios. El plano también indica la longitud de los voladizos del tejado a lo largo del perímetro del edificio.
• Carga específica. Es el parámetro determinante del ángulo de inclinación de los cabrios. La carga de nieve óptima se determina según las tablas SNiP 2.01.07-85 con referencia a la obra en el mapa. Este parámetro influye significativamente en el ángulo de inclinación del tejado.
• Tipo y tamaño de la madera para el marco del dintel. Esto es importante para los parámetros de la disposición del sistema de vigas y el revestimiento.
• Tipo de material de cubierta. Una característica de los tejados a cuatro aguas es que sus pendientes tienen un gran ángulo de inclinación. Intentan no utilizar cubiertas de tejado con un elevado peso específico.

Cómo calcular correctamente la superficie del tejado?

La suma de las áreas de las vertientes constituye el área total de un tejado inclinado. En vista de ello, el cálculo que necesita es:

• calcular el área de todas las vertientes;
• suma los valores.

Debes dividir el área de proyección en cuadrados, triángulos y rectángulos, que son formas geométricas comunes, para facilitar los cálculos. Es fundamental calcular primero S para cada figura geométrica con el fin de obtener el área del tejado.

S es igual a a*b (a, b – longitudes de los lados) para un rectángulo.

Ejemplo de cálculo: a = 5 m, b = 4 m. A continuación, obtenemos: S = 6*5=20 m^.

S es igual a (a*b)^2 para un triángulo equilátero.

Ejemplo de cálculo: a = 5 m, b = 4 m. A continuación, obtenemos S = (5*4)/2 = 10 m^.

Si el área de proyección es un trapecio, los cálculos se realizan de forma similar:

S = (a*b)h/2 (a, b = longitudes de los lados y h = altura) es la fórmula de un trapecio.

Ejemplo de cálculo: h = 3 m, b = 4 m y a = 5 m. Después, tenemos S = (5*4)3/2=30 m^.

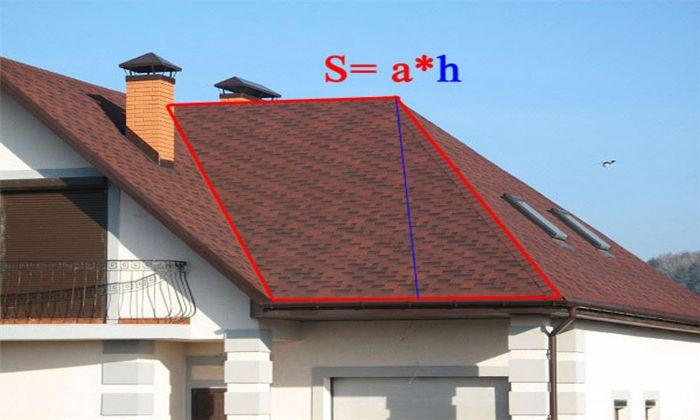

Esta fórmula se aplica si la zona de proyección es un paralelogramo:

S = a*h, donde a es la longitud del lado y h la altura, es la fórmula de un paralelogramo.

Ejemplo de cálculo: a = 5 m, h = 3 m. Ejemplo de cálculo: S = 5*3 = 15 m^.

Cómo calcular el sistema de cabrios y las proporciones de diseño?

Para calcular el sistema de cerchas de un tejado a cuatro vertientes, los profesionales aconsejan seleccionar un prototipo de proyecto (disponible en Internet) que se parezca mucho a la casa que se está construyendo en ese momento.

Tras el cálculo, se determinan las proporciones de la pendiente. Al aumentar la altura de la cresta, podrían desplazarse. Debe calcular los siguientes parámetros para determinar el sistema de cabrios:

• Tamaño de la correa para estructuras a cuatro aguas. Se determina en función de la superficie de la casa. La fórmula universal es la longitud menos la anchura. El centro de la viga cumbrera se sitúa por encima de la intersección diagonal de la base. La línea de correas es paralela a los muros frontales.
• Altura de cumbrera. Se obtiene multiplicando la mitad de la longitud de los muros extremos del edificio por la tangente y el ángulo de las pendientes – H=b*tga.
• El tamaño de los cabrios intermedios y centrales del talud. Es necesario calcular mediante la fórmula L_{ctr.página.raya} = √(Н² + b²).

1. calidad de la madera, tamaño de la sección – cuanto menor sea la carga que pueda soportar el material, más pequeño deberá ser el escalón;
2. tipo de material termoaislante utilizado – se determina en función de la facilidad de instalación (60-120 cm);
3. tipo de material de cubierta utilizado, peso y geometría: cuanto mayor sea la masa del material, menor será la inclinación; también se tienen en cuenta las dimensiones de la chapa.

La separación entre cerchas puede oscilar entre 60 cm y 2 m en pasos mínimos y máximos.

Comprender el cálculo de una cubierta inclinada es esencial para garantizar tanto la viabilidad económica como la solidez estructural de los proyectos de construcción. Este artículo ofrece un manual útil que describe los preparativos necesarios y un procedimiento metódico para facilitar el proceso. Los constructores pueden mejorar la calidad y la longevidad de las instalaciones de tejados inclinados optimizando su flujo de trabajo y logrando resultados precisos mediante la utilización de herramientas y servicios de fácil manejo.

Cálculo del ángulo de inclinación teniendo en cuenta todas las cargas

El ángulo de inclinación del tejado se calcula con SNiP 2.01.07-85 y la norma tabular de carga de nieve que está conectada al lugar de construcción de la casa en el mapa.

Sólo es posible ajustar la inclinación hacia arriba. Si el ángulo sugerido para el material de cubierta es superior al parámetro de la tabla, se modifica la recomendación.

Se aplica un factor de seguridad único en regiones con cargas de viento importantes. Normalmente es de 1.2.

Para elegir el ángulo de inclinación ideal se tienen en cuenta los siguientes factores

• Peso previsto de la tarta y presupuesto de construcción. Los costes y el peso del bastidor aumentan simultáneamente con la pendiente.
• Cargas de viento. Debido a la ausencia de voladizos a dos aguas, los tejados a cuatro aguas tienen poca carga de viento; con una longitud de voladizo estándar (dentro de 40-70 mm, no más) y una baja probabilidad de huracanes, estas cargas pueden despreciarse. En regiones con fuertes vientos, la influencia de esta carga sobre el tejado se tiene en cuenta con una inclinación superior a 27°.
• Requisitos de los fabricantes de material para tejados. La inclinación óptima para la mayoría de los tipos varía entre 20 y 45°.
• La necesidad de aprovechar el espacio interior Cuanto mayor sea la pendiente, menos espacio quedará bajo el tejado, pero la altura debe ser suficiente para permitir la libre circulación.
• Peso de la nieve. Este criterio tiene una influencia decisiva; en ausencia de la posibilidad de fusión de la nieve, la carga en las pendientes aumenta a media tonelada por 1 m2 o más. En regiones con fuertes nevadas, la inclinación de las pendientes de este tipo de tejados es de al menos 40 °, preferiblemente 60 (es en este ángulo donde puede despreciarse la carga de nieve, en otros casos se añade con un factor de corrección. de 1 a 0.33).

Aquí encontrará más información sobre cómo calcular el ángulo de inclinación de un tejado inclinado.

Cómo calcular la altura de un patín?

El dibujo de la sección transversal del tejado se utiliza para calcular la altura de la cumbrera. Con cabrios para los laterales y el vano entre los muros de carga para la base, la sección es un triángulo isósceles.

Cuando se calcula en el dibujo, el extremo del travesaño central estará en el centro de la base, y el extremo de la viga de la cumbrera estará en la parte superior del triángulo.

La altura del triángulo especificado se utilizará para calcular la altura de la cumbrera. El parámetro se puede calcular multiplicando la longitud de la pata del cabrio por el seno del ángulo formado por la viga del forjado y el cabrio, dada la pendiente.

La siguiente fórmula permite expresar el algoritmo utilizado para determinar la altura del escalón de la cumbrera:

• H – altura de la cumbrera;
• b – es ½ parte de las paredes extremas;
• a – pendiente de los taludes.

Para hallar la tangente se puede utilizar una tabla única de Bradis.

Dimensiones del revestimiento

El revestimiento se puede calcular con un método muy sencillo. Conozca el tamaño de la madera y la superficie del tejado para determinar los parámetros del revestimiento.

Por ejemplo, si las dimensiones del tablero para el tejado S son 25 x 150 x 4000 mm (grosor, anchura y longitud), entonces:

• área de una tabla = 0.15 * 4 = 0.6 m²;
• número de tablas para el revestimiento 100 / 0.6 = 167 piezas.;
• volumen (en m³) de una tabla 0.15 × 0.025 × 4 = 0.015 m³;
• volumen de todas las tablas 100 × 0.015 = 1.5 m³.

Un revestimiento continuo requerirá 1.5 m³ de tablas. Debe modificar los cálculos para sparse. Se añade un nuevo elemento: un escalón que discurre entre las tablas.

Basta con tomar el peso específico del material que pretende utilizar si desea crear un revestimiento continuo. Por ejemplo, el contrachapado y el OSB pesan 650 kg/m³.

Cantidad de tejado por casa

Como las cubiertas de tejado tienen formas diferentes, se colocan de distintas maneras. A continuación se expresa el algoritmo utilizado para determinar la cantidad de cubierta:

• S_cr – superficie necesaria del tejado a cuatro aguas
• S_V – zona de caderas;
• S_tr – área de la pendiente lateral;
• b – la base de la cadera;
• h – su altura,
• h₁ – altura del trapecio;
• a₁ – longitud de cumbrera;
• b₁ – longitud de la cornisa inferior teniendo en cuenta los voladizos.

Sólo podemos determinar el área de la superficie frontal de los elementos de cubierta si partimos del área de toda la cubierta de un tejado a 4 aguas. Cuando las tejas o paneles se instalen en el tejado, una parte de la superficie del material quedará oculta por sus solapamientos.

Es decir, en realidad se necesitará más superficie de material de la que hay en el tejado.

Por consiguiente, la tasa de consumo por unidad de superficie de los taludes incluye un factor de seguridad para calcular con precisión la cantidad de material necesaria.

Por ejemplo, como las ondas de los paneles se solapan, una chapa perfilada con una anchura de 850 mm tendrá un tamaño frontal de 750 mm. Las longitudes de los paneles se solapan 50 mm a cada lado.

Por lo tanto, se puede concluir que un solo panel de chapa ondulada de 3000 x 850 mm "pierde" 0.1 m2 de superficie útil cuando se coloca en el tejado (0.85 – 0.75) x (0.5 x 2).

Pero a la hora de recortar las zonas de borde, también es importante tener en cuenta el consumo adicional de material. En consecuencia, hay que dividir la cantidad necesaria de material de cubierta por la superficie de un panel ondulado y multiplicar la superficie del tejado por el factor 1.2.

Servicios

Utiliza calculadoras de red en línea en lugar de contar meticulosamente los consumibles; hay un buen número de ellas disponibles en Internet.

Las calculadoras de sistemas de vigas más utilizadas disponibles en Internet son:

• stroy-calc.ru;
• calcstroy.ru;
• kalk.pro/techos/hip-techo.

Puedes utilizar los siguientes servicios para determinar cuánto costará un tejado:

• chapa ondulada: grandline.ru;
• tejas metálicas: expert-dacha.pro;
• ondulin: experto-dacha.pro.

Los servicios en línea no son de fiar. Asegúrese de comprobar todos los resultados. Se recomienda encargar la inspección a un especialista.

Vídeo sobre el tema

Vea este útil vídeo en línea para aprender a calcular un tejado a cuatro aguas:

Sección	Descripción
Preparación	Antes de empezar, reúna todos los materiales y herramientas necesarios, como una cinta métrica, una calculadora y un programa informático para tejados. Asegúrate de que entiendes la estructura y las dimensiones del tejado.
Medición y planificación	Mida las dimensiones del edificio, incluyendo la longitud, la anchura y la inclinación deseada del tejado. Dibuje un esquema básico del tejado, anotando las medidas y los ángulos.
Cálculo de la superficie del tejado	Utiliza las medidas para calcular la superficie de cada sección del tejado. Para un tejado a cuatro aguas, divídelo en triángulos y rectángulos para simplificar los cálculos.
Determinar los materiales	Calcula la cantidad de materiales necesarios, incluidas las tejas, la base y los clavos. Ten en cuenta un factor de desperdicio de alrededor del 10% para asegurarte de que tienes suficientes materiales.
Uso de software para tejados	Utiliza calculadoras o programas informáticos en línea para comprobar tus cálculos. Estas herramientas pueden proporcionar listas detalladas de materiales y estimaciones de costes.
Comprobaciones finales	Si es posible, revisa tus cálculos y planos con un profesional. Asegurarse de que todas las medidas son exactas y de que los materiales se contabilizan correctamente antes de comenzar la construcción.

Para garantizar la precisión y la eficacia, el cálculo de un tejado a cuatro aguas implica una planificación meticulosa y un proceso riguroso que debe seguirse paso a paso. Empiece por calcular la longitud, la anchura y la altura del edificio, tres de las dimensiones más importantes. Los cálculos precisos se basan en mediciones exactas.

A continuación, determine la inclinación del tejado, que establece el ángulo de inclinación. Este es un paso importante porque determina el tipo de material de cubierta necesario y el aspecto general de la estructura. Este proceso puede simplificarse utilizando útiles herramientas o programas informáticos en línea, que permiten realizar ajustes rápidos en función de diversos parámetros.

Tras determinar las medidas y los ángulos, calcule la superficie del tejado. Esto implica dividir el tejado en partes digeribles y tener en cuenta las buhardillas u otros elementos arquitectónicos que afecten a la superficie.

Determine toda la superficie y, a continuación, calcule con precisión la cantidad de material de cubierta (tejas o tablillas) que necesitará. No olvides tener en cuenta los residuos, las condiciones meteorológicas locales y los requisitos de durabilidad.

Por último, comprobar los cálculos y hablar con un experto puede ofrecer más información y garantizar que se tienen en cuenta todas las facetas del diseño de la cubierta a cuatro aguas. Este enfoque metódico garantiza un proyecto de cubierta bien planificado y estructuralmente sólido.
