Construcción de un sistema de cabrios de tejado a cuatro aguas: dibujos, esquemas, fotos

Un tejado a cuatro aguas es un diseño arquitectónico atemporal que se admira tanto por su resistencia como por su belleza. Un tejado a cuatro aguas se inclina suavemente hacia las paredes por los cuatro lados, a diferencia de un tejado a dos aguas, que tiene dos vertientes que se unen en la cumbrera. Además de mejorar el aspecto exterior de la casa, este diseño ofrece una mayor protección contra el viento y las precipitaciones.

La construcción de un tejado a cuatro aguas requiere una planificación y ejecución meticulosas. La cubierta del tejado se apoya en el entramado de cabrios, que también distribuye uniformemente su peso por todo el edificio. La forma triangular que forma cada cabrio al extenderse en diagonal desde la parte superior de los muros hasta unirse en la lima o cumbrera del tejado confiere a éste resistencia y estructura.

Los planos y diagramas son esenciales para comprender la construcción de un tejado a cuatro aguas. Muestran la ubicación, el tamaño y los ángulos de las tablas de la cumbrera, los cabrios y otros componentes estructurales. Al guiar a los constructores a lo largo de todas las fases del proceso de construcción, estas ayudas visuales garantizan que la cubierta no sólo sea funcional, sino también sólida desde el punto de vista estructural y estético.

Las imágenes de tejados a cuatro aguas terminados ofrecen ilustraciones prácticas de lo que se puede conseguir con este tipo de tejado. Sirven de inspiración tanto para los propietarios como para los constructores al mostrar distintas variaciones de diseño, materiales y acabados arquitectónicos. Las fotos demuestran que los tejados a cuatro aguas en la construcción de viviendas son versátiles y siempre atractivos, independientemente de su interpretación tradicional o moderna.

Diagrama del dispositivo

Concebir el tejado como una figura geométrica tridimensional compuesta por pares plegados de planos inclinados. Dos de los fragmentos del tejado tienen forma de cadera, o triángulo, mientras que los otros dos tienen forma de trapecio. Los cabrios descansan sobre una viga cumbrera en la parte superior del tejado, que recorre toda la longitud del centro de la casa.

La imagen muestra el sistema de cabrios de la siguiente manera:

Cabios principales

El armazón de la cumbrera tiene forma de triángulo isósceles, con el mauerlat como base y las vigas diagonales (vertientes) como lados iguales. Las vigas inclinadas superiores convergen en una sola unidad en el extremo de la viga cumbrera.

Los extremos inferiores de los cabrios, las cerchas y las vigas de mortaja convergen en una unidad en las esquinas de los muros, junto a las vigas mauerlat.

Los lugares donde se fijan los caballetes a las vigas, los puntales a las vigas del forjado, la correa central inferior y los cabrios, y las ménsulas a los taludes son los nudos principales de la estructura portante.

Tipos de cabios

El armazón se compone de tres tipos diferentes de cabios:

• Diagonales (oblicuos). De madera con una sección de 100×100 mm. Son las vigas de soporte de los taludes de las caderas. Las cuatro vertientes están dispuestas en pares opuestos. Dos vigas inclinadas se unen en el vértice de un triángulo en el extremo de la viga cumbrera. La base de la cadera es el Mauerlat. Los cabrios diagonales, por su tipo de sujeción, son vigas estratificadas. Es decir, las costillas portantes de la cumbrera están unidas rígidamente al Mauerlat.
• Privados. Los soportes de las vertientes trapezoidales están formados por tablas de sección 50×150 mm o 100×150 mm. Sus extremos superiores descansan sobre la viga cumbrera. Según el tipo de soporte inferior, los cabrios pueden ser vigas suspendidas o estratificadas. La peculiaridad de las vigas colgantes es que están unidas por tirantes (vigas del suelo) que, al soportar la carga, trabajan en tensión, separando así las paredes de la casa. Las estructuras colgantes se instalan en casas en las que no hay forma de transferir la carga a las paredes interiores y en las que no existe un tramo inferior central. En otros casos, los cabrios se hacen estratificados.
• Narozhniki. Los cabrios acortados se fijan en la parte superior al cabrio diagonal, y en la parte inferior se apoyan en el mauerlat o se conectan con puffs. Sólo se necesitan como base de apoyo para la tarima del tejado a cuatro aguas.

Peculiaridades. Los cabrios inclinados son las vigas más resistentes de todos los componentes mencionados anteriormente. El área de la sección transversal de estos componentes es el doble que la del resto de componentes del sistema de cabrios.

Elementos del armazón

Los elementos primarios del armazón y las piezas de refuerzo constituyen los dos grupos de componentes que forman el sistema de cabios de cubierta a cuatro aguas.

Elementos esenciales

Las vigas diagonales, que son los nervios de borde de la pendiente de la cadera, se encuentran entre los componentes principales de la estructura. Los narozhniki, o cortos que sirven de cabrios de longitud variable, son los que le dan su singularidad.

El mauerlat, o correas de madera fijadas a las paredes exteriores de la superficie horizontal de la casa, sirve de base de carga para el armazón de soporte del tejado a cuatro aguas.

Además, los cabrios típicos y los bastidores que ocupan el espacio trapezoidal del armazón se encuentran entre los principales detalles estructurales.

Piezas de refuerzo

Los componentes adicionales del armazón de soporte del tejado a cuatro aguas están destinados a distribuir uniformemente la carga entre los muros exteriores e interiores de la casa y a reforzar las vigas de carga. Estos componentes incluyen esquinas metálicas, revestimientos, barras craneales, cerchas, puntales y caballetes. Las tablas de dobladillo fijadas en lugares cruciales para el peso de las vigas de carga pueden servir como elementos de refuerzo.

Estructura característica

La ausencia de planos verticales bajo el tejado, o hastiales, diferencia los tejados de otros tipos de construcción. Las cumbreras, o las pendientes triangulares del tejado, ocupan su lugar.

Los planos inclinados aumentan considerablemente la superficie del tejado y reducen su volumen. Esto favorece que el espacio del ático y otros espacios del ático se calienten uniformemente.

Entre las características del sistema de vigas a cuatro aguas se encuentran:

• cabrios inclinados;
• soportes de los cabios diagonales;
• matizan el soporte de las vigas inclinadas;
• Características.

Cabios inclinados

Los cabrios oblicuos o diagonales son las vigas más largas, ya que se inclinan de dos en dos desde los extremos de la casa y convergen en la parte superior en los extremos de la viga cumbrera.

Los elementos inclinados y el Mauerlat forman dos triángulos opuestos. Las caderas son estas dos formas geométricas que se rellenan con torta de cubierta. Este es el origen de todo el nombre del tejado.

Junto con el mauerlat, las vigas inclinadas crean una cadera que se rellena con ramitas. Una parte considerable de todo el peso del tejado lo soporta la lima. Son las vigas más resistentes del sistema de cabrios. La sección transversal de los cabrios inclinados será casi el doble de grande si los componentes del armazón del tejado suelen estar hechos de madera con la misma sección transversal.

Por ejemplo, los cabrios estándar se construyen con tablas de 50 por 120 mm, y las patas inclinadas se componen de dos tablas o maderos de 100 por 100 mm o de 100 por 150 mm.

Vital. Reducir el coste de fabricación de las vigas inclinadas puede lograrse utilizando tablas dobles en lugar de madera maciza.

Tipos de apoyos

Además de los puntos de apoyo principales de los dinteles inclinados, se instalan otros componentes de apoyo. Estos componentes soportan el peso de la estructura y posteriormente lo transfieren a las paredes de la casa. Entre ellos se encuentran las siguientes construcciones

• Bastidores. Se instalan sobre vigas portantes o forjados de hormigón armado. Los puntales descargan la viga de siega, instalándola en algún punto de la mitad del vano del cabrio. Los soportes verticales se fabrican con la misma madera que las patas de los dinteles ordinarios.
• Puntales. Por regla general, se trata de elementos de soporte que conectan las vigas diagonales con las vigas. Lezhni es el mismo mauerlat, sólo que colocado en la superficie de las paredes interiores de la casa. Con la ayuda de los puntales es posible transferir una parte significativa de la carga del tejado a las estructuras internas del edificio.

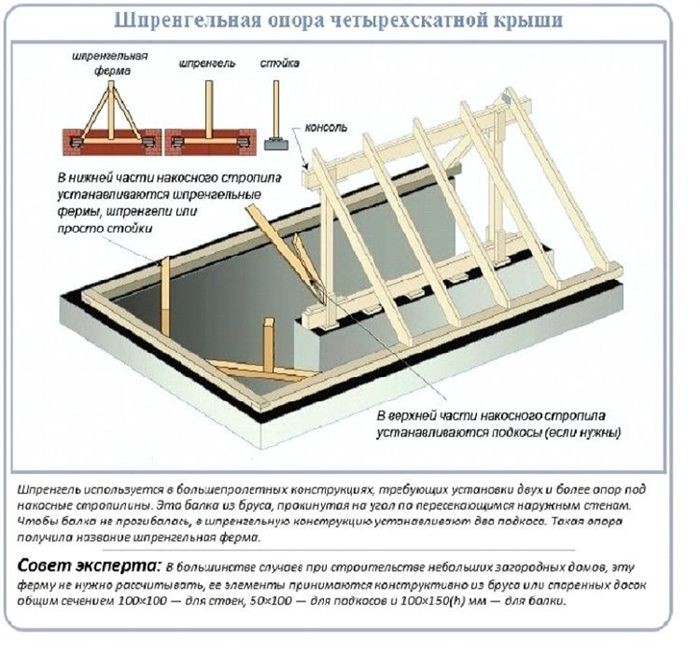

• Sprengels. En los nudos de apoyo angulares de las uniones de las vigas inclinadas con el Mauerlat se produce un aumento crítico de la tensión de fuerza. Para aliviar la sobrecarga, los lados adyacentes del Mauerlat se conectan con una tabla o viga (sprengel). El esprengel se convierte en una especie de plataforma sobre la que se instala un bastidor para el cabrio diagonal.

Los perfiles de madera dobles constituyen elementos de soporte adicionales si se necesita descargar al máximo una parte del sistema de vigas.

La larga vida útil del armazón de soporte del tejado está garantizada gracias a los caballetes, puntales y cerchas reforzados.

Matices de apoyo

Los cabios diagonales se apoyan de varias formas en la viga cumbrera. Uno de ellos consiste en hacer cortes en los extremos de los cabrios para garantizar un ajuste firme con la viga cumbrera. En otro caso, la consola de cumbrera se construye utilizando piezas adicionales para soportar las vigas de pendiente.

Las vigas diagonales se apoyan en las vigas mauerlat y en las correas inferiores centrales, si las hay. En la parte superior del armazón se utilizan travesaños de madera para unir los cabrios normales. Las tablas cortas se representan con shorties. Todos los componentes de madera de la estructura del tejado se fijan con pernos, espárragos, tornillos, grapas y esquinas metálicas perforadas.

Características del narozhnikov

Estas vigas son únicas, ya que sus longitudes varían de unas a otras. El tamaño varía en función de la distancia entre la pata del cabrio diagonal y el Mauerlat. A ambos lados del ala axial, las vigas de la misma longitud divergen. Se utilizan clavos para fijar las vigas paralelas superiores a los cabrios inclinados. Los extremos de las espigas se clavan a través de la viga.

En los extremos inferiores se realizan cortes para que descansen sobre el mauerlat o una viga embutida. Las barras craneales limadas aumentan la resistencia de los nudos de apoyo (véase la imagen inferior).

Diferencias entre los distintos tipos de cubierta

Las formas de los marcos de las vigas del tejado a cuatro aguas varían. Dependiendo de la altura de la viga cumbrera y de la relación entre la longitud de la cumbrera y las longitudes de los muros de carga, el aspecto del tejado puede cambiar.

Hay buhardillas y buhardillas frías integradas en los tejados a cuatro aguas.

El sistema de vigas está hecho de tal manera que elimina esencialmente la necesidad de componentes de soporte internos adicionales cuando se planifica una zona habitable bajo un tejado a cuatro aguas. Cuando los cabrios y los marcos estándar se apoyan en tirantes (vigas del suelo), esto es factible.

Las sutilezas del soporte diagonal de los cabrios:

Planta de armazón elemental

La unión de las vertientes a cuatro aguas y trapezoidales de la forma adecuada en una única estructura de tejado es uno de los esquemas de entramado de cabrios más sencillos.

Un tejado a media cadera se construye cuando una casa en construcción está junto a otra estructura. En otras palabras, el tejado se compone de dos vertientes trapezoidales y una a cuatro aguas. Cualquier tipo de arquitectura puede adornarse con estructuras de media cumbrera.

Ilustración de un tejado a media cadera:

Todas las variantes de configuración de un tejado a cuatro aguas comienzan con un sencillo sistema de vigas. Sirve de base para el diseño de tejados con formas peculiares.

Construcción de tejados complejos

Los rayos de cadera son sólo una de las numerosas formas en que se pueden unir fragmentos de tejado de diversos diseños. Por ejemplo, el tejado a cuatro aguas cubre el mirador, que es la parte del edificio que sobresale.

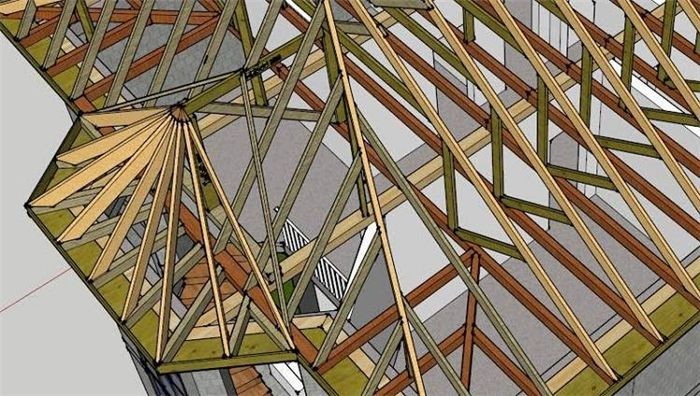

Marco de cadera de mirador:

Cuando se incorporan los componentes del tejado a cuatro aguas, se obtienen las formas más comunes de estructuras de tejado:

• Holandesa;
• Danés
• tienda.

Holandés

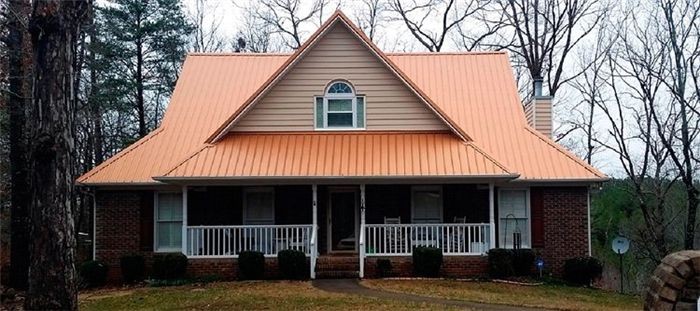

Este tipo de tejados se identifican por las cortas caderas que sobresalen mucho más alto en la parte inferior que los voladizos de las pendientes cercanas. Esto permite añadir ventanas a la fachada del segundo piso de la casa. Una de estas casas con tejado holandés se ve en la imagen inferior.

Danés

Este tipo de tejado se hizo común en las naciones de Europa Occidental. Dinamarca es donde aparecieron por primera vez. Esto no dista mucho de la primera vez que aparecieron en Rusia. Su característica única es que las ventanas verticales estándar pueden colocarse en el ático gracias al frontón.

Tienda

Una forma más sencilla de tejado a cuatro aguas se denomina tejado a cuatro aguas. La ausencia de pendientes trapezoidales permite eliminar elementos extraños que sirven de refuerzo y apoyo. Cabe mencionar que las viviendas de planta cuadrada pueden utilizar este tipo de techo.

Estructura de tejado a cuatro aguas:

Comprender el diseño y la ejecución de un sistema de cabrios de tejado a cuatro aguas requiere una planificación meticulosa. El proceso comienza con meticulosos dibujos que muestran la disposición y las medidas de cada viga. La instalación de vigas inclinadas hacia abajo desde los bordes del tejado se rige por estos dibujos, que funcionan como un plano.

Para entender cómo se conectan las vigas entre sí y cómo soportan la estructura del tejado, los diagramas son esenciales. Llaman la atención sobre componentes importantes como los cabrios, los cabrios a cuatro aguas y las tablas de la cumbrera, y se aseguran de que todo encaje a la perfección para crear un armazón resistente.

Las imágenes ofrecen una visión realista del proceso, mostrando cómo se coloca el armazón inicial, el revestimiento y los materiales de acabado. Ofrecen a los propietarios de viviendas y constructores por igual inspiración y perspectivas útiles al captar el arte y la habilidad necesarios para montar un sistema de cabrios de tejado a cuatro aguas.

El artículo sobre la construcción de un tejado a cuatro aguas proporciona a los lectores los conocimientos y la seguridad necesarios para manejar o supervisar este aspecto crucial del diseño de un edificio mediante la combinación de dibujos detallados, diagramas didácticos y fotos perspicaces. Tanto si diseña un nuevo edificio como si remodela uno existente, un tejado a cuatro aguas bien construido mejora la integridad estructural y el atractivo visual de cualquier proyecto arquitectónico.

Este artículo utiliza ilustraciones claras, diagramas e imágenes para guiar a los lectores a través de los componentes clave de la construcción de un sistema de vigas para tejados a cuatro aguas. Le guiaremos paso a paso por el procedimiento, descomponiéndolo en distintas fases, desde la comprensión de la estructura fundamental hasta la elaboración de intrincados diagramas que demuestran cómo funciona cada pieza. Tanto si es usted un constructor profesional como un aficionado al bricolaje, esta guía pretende ofrecerle información útil que dé sentido al complejo mundo de la construcción de tejados a cuatro aguas, para que pueda planificar y ejecutar su proyecto de techado con claridad y confianza.
