Creación de un cinturón blindado en muros de hormigón celular bajo el Mauerlat: matices y fotos

El hormigón celular es ligero y aislante, por lo que cada vez se utiliza más en la construcción. Pero, es crucial dar al Mauerlat, la viga de madera que soporta la estructura del tejado, un soporte adicional cuando se construyen paredes de este material. Un cinturón blindado resulta útil en esta situación.

Un cinturón de refuerzo, también conocido como cinturón blindado, se encarga de que el peso del techo se disperse por igual por los muros. La integridad de toda la estructura podría verse comprometida si no hubiera refuerzos que impidieran que los bloques de hormigón celular se agrietaran bajo el peso. Para crear un cinturón blindado, las barras de refuerzo de acero que proporcionan la resistencia y estabilidad necesarias se incrustan en el hormigón a lo largo de la parte superior de los muros.

Hacer un cinturón blindado en muros de hormigón celular es un proceso sencillo, pero requiere una cuidadosa atención a los detalles. Es importante asegurarse de que el hormigón se vierte correctamente y de que las barras de refuerzo se colocan en la posición adecuada. Este post le guiará a través de las sutilezas de este procedimiento, paso a paso ilustrado con fotos, para que pueda construir una estructura resistente y fiable.

Tema	Detalles
Finalidad del cinturón blindado	Distribuye la carga uniformemente y refuerza los muros de hormigón celular
Materiales necesarios	Armadura, encofrado, mezcla de hormigón
Pasos para crear	Instalar el encofrado, colocar las barras de refuerzo, verter el hormigón, dejar curar
Instalación de Mauerlat	Fije el Mauerlat al cinturón blindado con anclajes o pernos
Matices importantes	Asegúrese de que la alineación y el tiempo de curado del hormigón son los adecuados
Guías visuales	Fotos de cada paso, desde la preparación hasta la finalización

La necesidad de un cinturón sísmico en una casa de bloque aireado

La correa reforzada se utiliza normalmente en estructuras cerradas con paredes débiles compuestas de bloques de gas. Es un ladrillo, un monolito o bloques en U.

Tal escudo establecido con la intención de:

1. Distribución uniforme del peso del tejado y transferencia de la carga total a través de los muros a los cimientos, protegiendo así los muros de la sobrecarga y el agrietamiento.
2. Unión sólida entre la cubierta y los muros de carga exteriores.
3. Protección sísmica de la casa.
4. Compensación de deformaciones en muros de hormigón celular con sobrecarga o módulo elástico no uniforme.
5. Fijación fiable del Mauerlat al muro portante de hormigón celular mediante conexiones de anclaje.
6. Cumple la función de empuje cuando se utiliza un complejo de cabrios colgantes.

Debajo del Mauerlat de la foto hay un cinturón blindado para hormigón celular: El uso de bloques de hormigón celular como material para muros tiene muchas ventajas. Las razones principales son su ligereza y su resistencia al calor debido a la porosidad de la estructura interna. Pero a medida que aumenta el coeficiente de porosidad, disminuyen las características de resistencia mecánica del hormigón celular, por lo que es incapaz de soportar sobrecargas estáticas y dinámicas locales considerables de un techo pesado.

Dado que el cinturón reforzado puede soportar cargas desiguales y distribuirlas uniformemente, protegiendo el sistema de muros de la destrucción, también suele denominarse cinturón sísmico.

Esto se explica por el hecho de que el ladrillo armado o el hormigón resiste las cargas de compresión externas considerablemente mejor que el hormigón celular, y que el refuerzo incorporado en la estructura protege contra el colapso bajo tensión. Debido a la forma en que estos dos materiales de construcción trabajan juntos, un cinturón de protección como este puede incluso soportar tensiones mucho más fuertes de lo que se considera normal.

La estructura monolítica del cinturón blindado sirve de rigidizador adecuado en el sistema de muros de hormigón celular, evitando su colapso.

Más información sobre el requisito de un cinturón blindado en los muros de bloques de hormigón celular aquí.

Consecuencias de la ausencia

Con los bloques de hormigón contemporáneos, como el hormigón celular, debe instalarse un cinturón de refuerzo. Aunque los muros de ladrillo son más resistentes que los de hormigón celular y, en teoría, el Mauerlat puede fijarse a ellos utilizando anclajes tradicionales, incluso los edificios de ladrillo situados en zonas sísmicamente activas necesitan que se instale un cinturón sísmico debajo del Mauerlat.

Fenómenos negativos afectarán a la vivienda si el promotor no instala un cinturón blindado en las estructuras de muros de hormigón celular:

• las cargas verticales no se distribuirán uniformemente y los edificios perderán rigidez
• se producirá un proceso de movimiento de los forjados, ya que esto se debe a las características del hormigón celular, que se expande cuando la humedad y el vapor penetran en él;
• los bordes de los bloques superiores se derrumbarán bajo la influencia de los techos;
• se producirán cargas puntuales destructivas procedentes de las vigas del tejado;
• hacer agujeros en los bloques de gas para una placa de pared provocará la aparición de roturas en las paredes; las vigas colgantes crean cargas multidireccionales, que pueden hacer que los bloques se extiendan.

Materiales para cinturón reforzado bajo el techo

El cinturón blindado se fija a las estructuras de muros de carga en forma de banda continua. Puede construirse con ladrillo, bloques en U o una combinación de estos materiales, o puede encofrarse con un marco reforzado relleno de mortero de hormigón.

Prácticamente ya no existe el cinturón blindado de ladrillo sobre muros de hormigón celular bajo el Mauerlat. Si el promotor no puede instalar bloques en U o un monolito de hormigón armado, sólo hay una razón objetiva para colocarlo sobre hormigón celular.

La albañilería sobre bloques aireados bajo el Mauerlat se realiza con "invierno" adhesivo de montaje y se aísla para aumentar la resistencia térmica con el fin de evitar la formación de puentes térmicos en la estructura de ladrillo.

El tipo de protección más utilizado para los muros de hormigón celular es un cinturón sísmico de hormigón. Normalmente se utiliza un encofrado desmontable hecho de tablas baratas o paneles plegables. Utilizar paneles de muebles y otros materiales auxiliares para lograr este.

Los pasos necesarios para reparar el encofrado:

1. Los bordes se aseguran con piezas de refuerzo o alambre de acero.
2. En la parte superior, los rigidizadores se crean a partir de barras de 40×40 mm, clavadas en la parte superior de los paneles, situadas en paralelo a una distancia de al menos 1 m.
3. La parte inferior se refuerza con una pieza transversal de refuerzo para evitar que el encofrado se desplace.

El tamaño de la correa determina el grosor de las tablas; cuanto mayor sea la correa, más gruesa será la tabla necesaria. Al verter la solución, selle todas las fugas, giros y esquinas para evitar que se derrame.

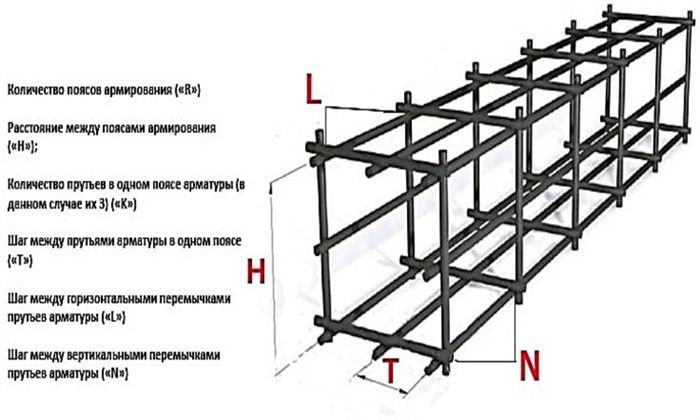

Jaula de armadura, atada de 12 a 14 mm de refuerzo de hierro. Se monta dentro del encofrado sobre soportes de madera o plástico de 3 cm de grosor. La sección transversal debe ser cuadrada o rectangular.

Cada 300 mm, la armadura transversal se fija a la base del marco con alambre D 6 u 8 mm. Tras la instalación del marco en el encofrado, se vierte hormigón de grado M200 en su interior. M 250 combinado con relleno de piedra triturada es la combinación más utilizada.

Un encofrado completo se rellena uniformemente cada vez. El uso de una bomba de hormigón con mecanismo de bloqueo simplifica este proceso. El vertido puede realizarse manualmente para pequeños volúmenes de hormigón. A continuación, se bayoneta la masa con un trozo de armadura y una llana normal, o se vibrocompacta la solución con un vibrador de construcción especializado.

El relleno debe realizarse de una sola vez, sin interrupciones. Sin embargo, se realiza un corte vertical si el promotor se ve obligado a hacer una pausa, por ejemplo, porque la solución se ha agotado o debido a otras circunstancias de fuerza mayor.

En verano, el desencofrado se realiza con una frecuencia no inferior a 24 horas, y en invierno, con una frecuencia no inferior a 72 horas. Debido a su conductividad térmica significativamente mayor que el silicato de gas, el hormigón "se convierte en un puente frío" en invierno, permitiendo la formación de condensación y provocando la rotura de la pared y el revestimiento. El aislamiento desde el exterior es, por tanto, necesario para este tipo de estructura de protección.

No es necesario aislar la correa reforzada cuando se utiliza encofrado en caliente no desmontable. La industria moderna ha empezado a fabricar bloques en U en forma de caja por este motivo. Su instalación es sencilla.

El promotor sólo tiene que utilizar un pegamento especial para instalarlos en la fila superior de bloques de gas, y la cavidad libre tiene que girarse hacia arriba. A continuación, se instala un aislante térmico en la cavidad interna, como Penoplex o espuma de poliestireno.

A continuación, se coloca la armadura montada y se extiende y compacta la mezcla de hormigón, igual que cuando se crea una estructura monolítica de hormigón. Con esta opción, la cinta puede fabricarse a gran velocidad porque no es necesario instalar ni desmontar el encofrado.

Últimamente también se utiliza mucho el método de dispositivos combinados. Los bloques de 150 mm de ancho se colocan sobre la solución adhesiva en el exterior del muro de carga, y en el interior se utiliza espuma de plástico o un aislante térmico comparable. A continuación, se vierte hormigón en el encofrado y se instala una armadura en el interior.

Requisitos de diseño

La durabilidad de los muros de hormigón celular viene determinada por las dimensiones del cinturón de refuerzo. La anchura de sus bloques corresponde a su tamaño. Generalmente, la altura del encofrado se establece durante el diseño de las estructuras portantes de la casa y viene determinada por las condiciones de resistencia.

El cinturón blindado suele cumplir los siguientes requisitos legales para ser duradero:

1. La altura del cinturón blindado suele ser de 25 a 40 cm.
2. La anchura del muro de carga exterior y de la correa deben coincidir.
3. La sección transversal mínima admisible de la estructura de protección debe ser de al menos 25×25 cm.
4. El cinturón sísmico debe ser monolítico, con características de resistencia iguales para todas las zonas componentes.
5. El marco de refuerzo es continuo.
6. La armadura longitudinal se instala con un solape de al menos 80 cm.
7. El diámetro de la armadura instalada en sentido longitudinal no debe ser inferior a 10 mm
8. El diámetro del refuerzo transversal es de 6 a 8 mm, instalado en incrementos de 200 a 400 mm.
9. Se recomienda utilizar varillas largas de 8 m.
10. La armadura se cubre por todos los lados con una capa protectora de hormigón de al menos 50 mm.
11. Las barras longitudinales y transversales no están unidas por soldadura, sino sólo por alambre de atar.
12. En los giros de esquina, las barras longitudinales se doblan, los solapamientos se hacen lejos de la esquina.
13. El marco se coloca sólo en posición estrictamente horizontal.

Equipo y materiales para la construcción

Las herramientas y el equipo necesarios para el vertido del hormigón variarán en función de si se utiliza un método de trabajo a máquina o manual.

Los promotores suelen utilizar los siguientes equipos y herramientas

• vertedero o manguera para bomba de hormigón;
• una tina para mover la solución;
• transportadores y mecanismos de elevación para trabajar en altura;
• hormigonera;
• cubos;
• Maestro OK;
• instrumentos de medición, balizas.

Los consumibles requieren un mortero M200 preparado en la siguiente proporción y un marco reforzado.

1. cemento M400 – 1 hora.;
2. arena – 2 horas.;
3. piedra triturada – 5 horas..

Respecto al M250 – en porcentaje:

• cemento M400 – 1 hora
• arena – 2 horas.;
• piedra triturada – 4 horas.

El hormigón se trata con una pequeña cantidad de agua durante diez horas. agua y cemento durante cinco horas, y luego añadir un plastificante para hacer la solución final de plástico.

instrucciones de construcción DIY

Seis pasos cruciales componen la tecnología utilizada para construir un cinturón blindado: instalación del encofrado, fabricación del marco reforzado, instalación del marco reforzado, aislamiento, proceso de hormigonado y desmontaje del encofrado. Bajo el Mauerlat, tecnología de refuerzo cinturón de protección:

• realizar una limpieza a fondo de las estructuras de los muros de todo tipo de contaminantes en la zona de instalación de la cinta;
• colocar salidas de acero bajo la instalación del encofrado;
• montaje de elementos de encofrado de madera
• instalación de un marco reforzado, con abrazaderas, para garantizar la creación de una capa protectora de hormigón;
• instalación de aislamiento de manera que después del llenado se encuentra en el exterior de la banda blindada;
• colocación de muescas y un indicador del nivel de hormigón vertido en la estructura;
• preparación de zonas de trabajo y plataformas para recibir el mortero de hormigón;
• instalación de andamios y escaleras para poder acceder a cada sección de la estructura tras la colocación del hormigón, para supervisar y humedecer el hormigón del cinturón monolítico;
• verter la mezcla de hormigón manualmente, transportando la solución en cubos o mecánicamente, utilizando una bomba de hormigón y mangueras de suministro.

el aislamiento del encofrado puede ser permanente o desmontable. La primera estructura se construye localmente utilizando tablas o paneles de madera para muebles extraños. Tras fijarse al muro, se colocan encima bloques de madera. Las barras inferiores permanecen en la estructura de hormigón mientras que las superiores se retiran durante el desmontaje del encofrado.

Además, se utilizan topes laterales y varillas roscadas, insertadas en orificios previamente taladrados en el encofrado, para evitar que se separe bajo el peso del hormigón. Elija el diámetro del tubo antes de insertar el pasador, añadir arandelas y apretar la estructura hasta que quede bien sujeta. Lo único que quedará de la estructura una vez desmontado el encofrado son tubos.

Utilizando un nivel de construcción, el borde superior de la estructura de encofrado debe fijarse horizontalmente con precisión. Es necesario humedecer diariamente la correa monolítica para que adquiera resistencia hasta que alcance su plena madurez al cabo de unas semanas.

La estructura reforzada del cinturón sísmico se dobla y crea una cantidad considerable de rigidez intrínseca. Cada muro de carga tiene un refuerzo continuo en toda su longitud. Cuando existen aberturas largas en la construcción de una casa, se añade un refuerzo adicional debajo de estos lugares en el cinturón de protección. Para tejer la estructura se utiliza alambre de punto estándar, lo que garantiza que las varillas queden dentro del armazón.

Es necesario doblar el refuerzo en las esquinas y fijarlo con más abrazaderas. Es conveniente doblar las armaduras con tubos largos.

Tras utilizar una mezcladora para llevar el mortero ya preparado a la obra, se vierte el hormigón de inmediato. También se puede realizar allí mismo en la obra. Seis horas después de la preparación, debe verterse en el encofrado.

Utilizando un trozo de refuerzo para perforar el espesor, se hace vibrar la masa vertida manualmente o con ayuda de un dispositivo especial. Esto se hace para eliminar las burbujas de aire de la solución. Para crear una estructura monolítica, el hormigón se vierte en el encofrado pieza a pieza. Las piezas empotradas de los elementos de fijación Mauerlat se colocan en el cinturón reforzado que se ha vertido.

Como la estructura se refuerza en el transcurso de al menos cuatro semanas, retire el encofrado de madera no antes de que transcurran 24 horas, y preferiblemente después de tres a cinco días.

Para que el Mauerlat se mantenga estable a lo largo del tiempo, las paredes de hormigón celular deben reforzarse mediante la creación de un cinturón blindado. Con el fin de distribuir uniformemente el peso del techo y evitar daños y grietas, las partes superiores de las paredes se refuerzan durante este proceso. Es importante elegir los materiales adecuados, utilizar los métodos de instalación correctos y estar atento a los detalles para evitar los errores típicos. Esta guía le ayudará a construir un cinturón blindado que sea fiable y duradero, mejorando la seguridad y la vida útil de su proyecto de construcción. Incluye instrucciones paso a paso y fotos.

Tecnología de fijación

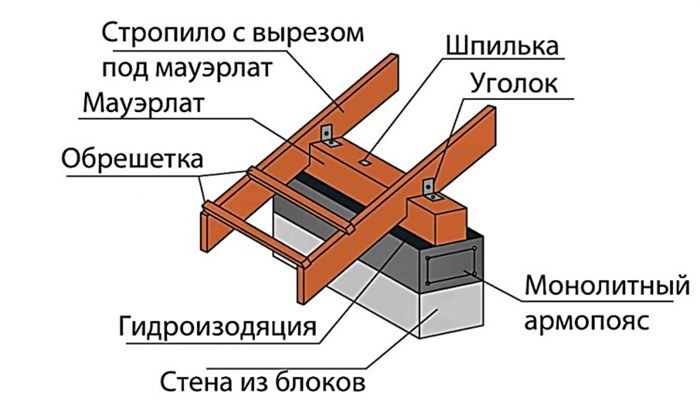

Los anclajes y los tacos son las formas más populares de fijar un Mauerlat a un cinturón reforzado. Preparar la viga de soporte para la fijación de la placa de potencia una vez que el cinturón blindado haya ganado fuerza. Se le aplica una impregnación antiséptica e ignífuga. Montar cerraduras únicas para empalmar la madera alrededor de todo el cinturón sísmico. Estas conexiones se suelen realizar mediante un cierre recto o un corte oblicuo. Método típico de fijación del Mauerlat al cinturón con armadura:

1. Taladrar agujeros en la viga de soporte con dimensiones acordes a los anclajes instalados en hormigón.
2. El Mauerlat se coloca en anclajes con un diámetro de al menos 12 mm y con salientes de 40 mm por encima del Mauerlat.
3. Antes de la instalación, se impermeabiliza el cinturón sísmico para cortar la humedad capilar, que ascenderá a través del hormigón hasta los elementos de madera y puede provocar su desgaste prematuro debido a procesos de pudrición. La impermeabilización se realiza con betún o 2 capas de material de cubierta.
4. Se coloca un madero a lo largo del perímetro de la estructura del muro, lo más cerca posible del límite exterior del muro.
5. En las esquinas se une mediante el método de espiga.
6. Cuando se instala el Mauerlat en su lugar, se taladran agujeros con un diámetro correspondiente al tamaño de los anclajes.
7. La parte superior del agujero se ensancha aún más para instalar la cabeza del anclaje a ras.
8. La fijación final se realiza con arandela, tuerca y contratuerca.
9. Después del apriete completo, los restos de los anclajes que sobresalen se cortan con una amoladora.

Dificultades y errores

El proceso de instalación de un Mauerlat en un cinturón blindado implica una tecnología sofisticada que debe utilizarse con precaución. Incluso infracciones menores, como orientar horizontalmente la superficie de trabajo de un cinturón protector, pueden provocar el colapso total del sistema de cubierta.

Errores más típicos que los desarrolladores de cinturones blindados pasan por alto al instalarlos en muros de hormigón celular:

1. Verter el encofrado en 2 o incluso más veces.
2. El hormigonado se ha realizado en tiempo caluroso y no se ha humedecido el cinturón con agua.
3. La instalación del Mauerlat se llevó a cabo cuando el hormigón no había alcanzado su resistencia de trabajo.
4. No se ha completado la protección térmica del cinturón blindado.
5. La madera bajo el Mauerlat no fue tratada con impregnaciones antisépticas e ignífugas.
6. No se ha impermeabilizado el cinturón sísmico.
7. El sistema de anclaje no se ha instalado correctamente.
8. El diámetro de la armadura para el armazón reforzado está mal seleccionado.

La instalación de un cinturón blindado para el Mauerlat en muros de hormigón celular es un paso esencial para que su construcción sea estable y duradera. Puede aumentar la resistencia de su edificio y protegerlo de futuros problemas utilizando las técnicas adecuadas.

Se puede conseguir una diferencia sustancial utilizando materiales de alta calidad y prestando mucha atención a detalles como un refuerzo adecuado y medidas precisas. Puede comprender mejor cada paso del proceso utilizando la referencia visual que proporcionan las fotos de esta guía.

Recordemos que el cinturón armado distribuye el peso uniformemente y evita que el Mauerlat se agriete al servir de base resistente. Merece la pena dedicar tiempo y energía a esta fase de la construcción, ya que garantizará la estabilidad y resistencia del edificio.

Puedes crear un cinturón blindado que soporte tu estructura con confianza si sigues estas pautas. Este método le garantiza la durabilidad de su edificio y mejora su integridad general.
