Características de diseño y tecnología de fabricación de los cimientos sobre pilotes TISE

Literalmente hablando, los cimientos son la piedra angular de cualquier proyecto de construcción. En situaciones en las que el suelo es expansivo o inestable, las técnicas de cimentación convencionales podrían no ser adecuadas. Aquí es donde resultan útiles las cimentaciones TISE (tablestacas encajables gemelas), que ofrecen soluciones sólidas para terrenos difíciles.

Los pilotes TISE se fabrican específicamente para ofrecer estabilidad estructural en regiones donde el movimiento del suelo es habitual o donde los cimientos tradicionales tienen dificultades para mantenerse intactos. Su diseño especial de tablestacas entrelazadas minimiza el desplazamiento del suelo durante la instalación y permite una transferencia eficaz de la carga.

Para garantizar la resistencia y la uniformidad, los pilotes TISE se fabrican con ingeniería de precisión. Estos pilotes se fabrican siguiendo especificaciones precisas y se diseñan específicamente para soportar las exigencias únicas del emplazamiento del proyecto. Suelen construirse con materiales resistentes, como acero u hormigón armado.

El análisis del suelo y la evaluación del emplazamiento son los primeros pasos del riguroso proceso de instalación de los pilotes TISE. Esta fase inicial ayuda a los ingenieros a determinar la configuración y profundidad ideales de los pilotes para soportar adecuadamente la estructura prevista.

Características del diseño	Tecnología de fabricación
Los pilotes TISE están diseñados para expandirse en la base, creando una zapata más ancha para una mejor distribución de la carga.	Comience perforando un agujero con una broca especial TISE, asegurándose de que el diámetro coincide con la base del pilote.
Reducen el riesgo de asentamiento de los cimientos gracias a su mayor superficie en la parte inferior.	Inserción de una jaula de refuerzo en el orificio perforado para aumentar la resistencia.
Estos pilotes se adaptan bien a diversos tipos de suelo, incluidos los arcillosos y los arenosos.	Se vierte hormigón en el agujero, asegurando que rellena la base expandida y todo el fuste.
Las cimentaciones TISE son más rentables que los métodos tradicionales debido al menor uso de hormigón.	Deje que el hormigón se cure correctamente antes de aplicar cualquier carga o iniciar la construcción en la parte superior.
Ofrecen una gran estabilidad incluso en regiones sísmicas gracias a su base más ancha.	Asegúrese de que la alineación y el espaciado entre pilotes son correctos para un soporte y una distribución de la carga óptimos.

Qué es?

Una nueva tecnología que surgió a finales del siglo XX y que ahora se utiliza ampliamente en todo el mundo es la cimentación con cinta de pilotes. Se construye una parrilla de hormigón armado sobre pilares perforados con un talón expandido, lo que distingue este tipo de cimentación de una tradicional.

La sección inferior más ancha elimina la posibilidad de que las heladas levanten la estructura portante, y el aumento de la superficie de apoyo hace que los cimientos resistan cargas más pesadas.

Capacidad de carga

El diámetro de las bases de los pilotes, la composición del suelo y la resistencia afectan a la capacidad de los cimientos para soportar cargas:

Tipo de suelo	Resistencia del suelo, kg/m2	Capacidad de carga de la estructura portante en función del diámetro del talón, t
		50 cm	60 cm
arcilla, arena gruesa	6	12	17
franco, franco arenoso	3	6	8
arena polvorienta	2	4	5.5
arena media	5	10	14

En realidad, la capacidad de carga de la cimentación TISE puede ser dos veces mayor porque la lechada de cemento se infiltra en el suelo y se solidifica, creando una capa de hormigón de 5-7 cm de espesor.

Cómo se hace una cimentación con pilotes?

El primer paso en el diseño es recopilar datos de referencia a partir de estudios geológicos del suelo. A continuación se calcula la cimentación, teniendo en cuenta la inclinación entre los apoyos, los parámetros de los elementos estructurales y la cantidad de materiales de construcción necesarios.

Marcar el campo de pilotes utilizando el método convencional es el primer paso en el trabajo de campo. A continuación se perforan los pozos hasta la profundidad prevista. Las extensiones se realizan una a una: primero se crea un rebaje de Ø500 mm, después se enderezan las palas hasta su posición definitiva y se aumentan las extensiones hasta su mayor longitud.

El material fresco terminado se inserta en un marco reforzado, y luego se vierte mortero de hormigón en la estructura. Tras el endurecimiento del soporte, se sigue el método convencional de construcción de una parrilla de hormigón armado en forma de banda monolítica. En este caso, el plano inferior de la parrilla y la superficie del suelo deben estar separados por una distancia de 30 a 45 cm.

Puede ahorrar aún más dinero utilizando sus propias manos para completar la construcción de la cimentación TISE en lugar de equipos especializados.

Precio de colocación llave en mano

Si el propietario no tiene experiencia en construcción ni conocimientos tecnológicos, debe ponerse en contacto con expertos. La tabla muestra los precios medios de mercado de los servicios:

Parámetros de la estructura eléctrica con rejilla parámetros: anchura 40 cm, altura 60 cm			Coste de un pilote, rublos.	Precio, rublos./metro corrido.	Coste de una cimentación con una superficie de 6×6 m
Ø soporte, mm	Ø talón, mm	Profundidad, m
250	600	1.5	3-4 mil.	4-5.5 mil.	150-200 mil.
200	500	1.5	2.8-3.5 mil.	4-5.5 mil.	120-170 mil.

Alcance y vida útil

Dado que los pilotes TISE son estructuras de energía universales, se utilizan con frecuencia en la construcción.

En este tipo de circunstancias, la tecnología es especialmente útil:

• durante la construcción de vallas de hormigón y ladrillo;
• para la construcción de edificios de poca altura hechos de materiales pesados;
• durante la construcción de edificios residenciales de dos y tres plantas hechos de madera, hormigón celular y paneles de armazón;
• durante la construcción de casas de baños y otras estructuras pesadas.

A excepción de las rocas, los pilotes TISE pueden construirse en arcilla, suelo arenoso, marga arenosa, loess y marga. La popularidad de esta tecnología viene determinada por el hecho de que el 90% de las regiones rusas están cubiertas por los tipos de suelo mencionados.

Debido a su diseño, los pilotes situados cerca de autopistas y vías férreas son incapaces de transmitir vibraciones y cargas dinámicas a la estructura que soportan.

Si la construcción se realiza estrictamente de acuerdo con la tecnología y la carga de funcionamiento de la estructura no supera su valor de diseño, la vida útil de una cimentación de pilotes TISE puede superar el siglo.

instalación de bases de bricolaje

Empezamos recopilando información a partir de los resultados del estudio hidrogeológico, y luego calculamos la cimentación para poder elegir los mejores parámetros de los elementos estructurales. Ahora que ya tienes el proyecto y los planos, puedes empezar a construir.

Cálculo de materiales

Conocer el peso total de la casa y la capacidad de carga de un soporte te ayudará a determinar si son necesarios los pilotes. Los siguientes parámetros componen la carga de la estructura:

1. Pesos de muros, tabiques, techos, cubiertas y ampliaciones.
2. Carga útil, teniendo en cuenta la masa de las personas, los objetos del interior y el equipo pesado (se supone que el valor es de 150-180 kg por m2 de toda la superficie del suelo).
3. Masa de la cubierta de nieve (valor medio para la región, igual a 100-300 kg por m2 de cubierta).

El valor obtenido se divide por la capacidad de carga de un pilote y se multiplica por el factor de seguridad (1.1-1.4). El número necesario de pilotes se calcula de la siguiente manera. El paso se determina dividiendo el número total de elementos de apoyo por el perímetro de la estructura. SNiP establece que el escalón debe estar entre 1.5 y 2.5 metros. Partiendo de las esquinas, se esbozan los puntos de colocación de los apoyos a lo largo del contorno del dibujo.

La profundidad de los cimientos (basada en los resultados de la investigación geológica) debe estar entre 20 y 30 cm por debajo del nivel de congelación del suelo. La tecnología TISE establece que debe haber una separación de 30 a 45 centímetros entre la rejilla y el nivel del suelo (dependiendo de la cantidad de precipitaciones y del grado de congelación del suelo). En función de esta separación -el tamaño de la inmersión del elemento portante en el cuerpo de la rejilla- se calcula la altura de los pilotes, añadiendo al menos 10 centímetros.

La anchura de la rejilla se elige en función del diámetro de los pilotes, que puede sobresalir hasta 10 cm, pero no menos que el grosor de los muros de carga. Teniendo en cuenta el clima local, la altura de la rejilla se elige entre 30 y 60 cm.

Debe calcularse todo el volumen de la cimentación para determinar si es necesario hormigonar. Para ello, divida la estructura de poder en trozos manejables. He aquí la fórmula para hallar el volumen de un soporte:

Donde el 10% sirve de reserva de talón y H y R representan la altura y el radio del pilote, respectivamente.

Multiplicando la altura por la superficie de apoyo se obtiene el volumen de un lado del emparrillado. Tras añadir una reserva del cinco al siete por ciento, se totalizan los valores obtenidos.

Dificultades en la perforación

Para hacer pozos se puede utilizar un taladro manual o una instalación especializada (alquiler a partir de 1.500 rublos/kn). Cree primero hoyos poco profundos, luego llénelos de agua y utilice una varilla metálica como bayoneta si el suelo está seco y compactado. Al perforar, puede elevar el hombro del mango para ejercer menos fuerza.

Hay que utilizar una palanca para aflojar y retirar piedras de más de 5 cm. Se dejan las rocas grandes en su sitio, pero se tapa la fosa y se excava un nuevo pozo cerca del punto de diseño.

El derrumbamiento de las paredes es otro problema que puede surgir cuando se trabaja con tierra seca. En este caso, la fosa se humedece con agua, lo que compacta el suelo y le ayuda a mantener su forma.

Cómo crear una extensión?

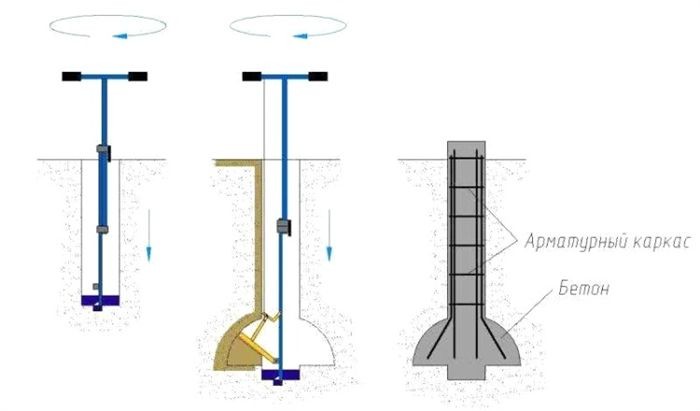

Para construir un dispositivo de expansión en el fondo del pozo, utilice un taladro que tenga un arado que pueda ajustarse en dos posiciones diferentes, 50 y 60 cm. A medida que se acumula, se saca la tierra agotada del receptáculo de tierra.

El arado se mueve en el sentido de las agujas del reloj sin ejercer ninguna fuerza vertical para evitar profundizar demasiado el hoyo.

Si se trabaja con tierra de alta densidad, se necesitarán herramientas adicionales, como una varilla con un extremo curvado para romper las capas de tierra sólida. Para ello, una azada o un cortador plano también funcionan bien.

Debido a la ya elevada capacidad portante en estas condiciones geológicas, se puede reducir el diámetro del talón.

Refuerzo y vertido del hormigón

Para dar rigidez a la estructura, hay que introducir en el pozo un marco reforzado antes de verter el hormigón. Las barras de refuerzo que son visibles por encima de la superficie se utilizarán en la siguiente fase de la construcción para unir firmemente los soportes y la rejilla.

El vertido requiere el uso de hormigón con una resistencia de M250-300. Tras verter el talón, se inserta en el pozo un encofrado consistente en láminas de material de cubierta enrolladas en un tubo. El encofrado debe extenderse por encima del suelo hasta una altura equivalente al valor de la parte aérea de los elementos de soporte.

Para garantizar que las paredes del tubo no se separen bajo la presión de la solución, el círculo de la sección superior se asegura con alambre, y la estructura se fortifica con piedra triturada.

El vertido del hormigón a través del manguito es cómodo. Las burbujas de aire y los huecos en la zona del talón, que se crean con frecuencia con esta tecnología, se eliminan mediante bayoneta de la solución una vez que se ha llenado de hormigón la mitad del volumen del encofrado. A continuación, se vierte la solución en el tubo de revestimiento.

Las cimentaciones de pilotes TISE son una innovación clave en el campo de la construcción contemporánea, ya que combinan un diseño sólido con métodos de fabricación eficaces. Estos cimientos proporcionan mayor capacidad de carga y estabilidad al utilizar la resistencia de los pilotes TISE (elementos de acero roscados e inyectados). En este artículo se examinan las consideraciones estratégicas de diseño y los procesos de fabricación racionalizados que son esenciales para construir este tipo de cimentaciones. Se trata de proporcionar a ingenieros y constructores conocimientos cruciales sobre cómo utilizar la tecnología de pilotes TISE para proyectos de construcción duraderos y sostenibles, explorando estas facetas. Dígame si esto satisface sus necesidades o si necesita alguna modificación!

Cuidado de las estructuras de hormigón

El mantenimiento de una estructura de hormigón es esencial para reducir la contracción plástica, protegerla para que no se seque demasiado pronto y evitar que los cambios bruscos de temperatura rompan las uniones estructurales.

Para ello, se coloca una película sobre una compresa humedecida de serrín que se ha creado en la superficie de la solución de hormigón. La capa protectora se vuelve a cubrir con polietileno y se riega con agua de una regadera (riego por goteo) una vez cada tres días.

El hormigón debe calentarse a la fuerza durante los meses de invierno utilizando espuma de poliestireno o lana mineral. En ocasiones se añaden modificadores anticongelantes a la solución durante la mezcla específicamente con este fin.

La construcción de la parrilla se inicia de acuerdo con el procedimiento estándar para una cimentación de pilotes con banda de hormigón armado una vez que el hormigón alcanza la resistencia requerida.

Opiniones de constructores privados

Para cualquier técnica de construcción es necesaria una serie controlada de operaciones tecnológicas. Los constructores inexpertos a veces cometen errores porque no tienen en cuenta todos los requisitos, lo que lleva a la destrucción prematura de los cimientos y de la estructura en su conjunto.

Entre los errores más comunes que se cometen al construir una cimentación TISE se incluyen los siguientes

1. Enrejado superficial sobre un cojín de arena en condiciones de suelo rocoso. Por un lado, la capa de drenaje debe proteger la base de las cargas verticales. Pero el suelo, bajo la influencia de las fuerzas de levantamiento, se expandirá de un modo u otro y ejercerá presión sobre el emparrillado a través del cojín de arena incompresible. El talón ensanchado en la parte inferior de la base, a su vez, no permitirá que los soportes suban, lo que provocará la rotura del tronco. Para ello, hay que recurrir a la tecnología TISE y levantar una rejilla a cierta altura sobre el nivel del suelo.
2. Llenado del pozo de una sola vez, lo que provoca la formación de huecos en la parte inferior de los cimientos. En el proceso, el agua subterránea se filtra en los huecos, lo que destruye los cimientos y reduce su capacidad portante. Para evitar que esto suceda, el hormigón se vierte en porciones, cada vez en bayoneta con una varilla para eliminar las burbujas de aire.
3. La no utilización de una armadura de refuerzo para los pilotes conduce no sólo a una disminución de la resistencia de la estructura portante, sino también a una posible rotura en la unión de los elementos portantes con el emparrillado. Para reforzar los pilotes se utilizan varillas de acero corrugado de 14-16 mm de diámetro. La estructura portante debe conectarse mediante varillas transversales con el mismo paso. Posteriormente, se utilizarán varillas longitudinales para unir rígidamente las partes superior e inferior de los cimientos.

Puede obtener más información sobre qué más puede conseguir una brecha tecnológica en la cimentación visitando el foro y buscando "TISE pile construction." Los participantes en el debate "Opiniones de los que construyeron los cimientos con tecnología TISE" determinar si merece la pena asumir la construcción de una estructura portante a pesar de tener poca experiencia en la construcción de cimentaciones.

Este sitio contiene toda la información necesaria para el diseño y la construcción de una cimentación sobre pilotes.

Vídeo sobre el tema del artículo

En el vídeo se muestra la tecnología de cimentación sobre pilotes TISE.

Las cimentaciones sobre pilotes TISE combinan la eficiencia con las consideraciones medioambientales para proporcionar una solución fiable para una amplia gama de necesidades de construcción. Estos cimientos están hechos para dispersar uniformemente las cargas estructurales, garantizando la longevidad y estabilidad de los edificios. Los proyectos de construcción pueden reducir su impacto en el suelo circundante y reducir la cantidad de excavaciones extensas necesarias mediante el uso de pilotes TISE.

Los pilotes de cimentación TISE se fabrican con ingeniería e instalación precisas. Para crear unos cimientos estables que soporten la estructura superior, los pilotes se introducen en el suelo a profundidades predeterminadas. Este método reduce las molestias en la obra y agiliza los plazos de construcción, lo que lo convierte en el método preferido para proyectos que requieren un rendimiento fiable y un despliegue rápido.

La capacidad de las cimentaciones sobre pilotes TISE para adaptarse a las diferentes condiciones del suelo es una de sus características de diseño más destacadas. Los ingenieros pueden personalizar las especificaciones de los pilotes para maximizar la capacidad de carga y garantizar la integridad estructural, independientemente del tipo de material (arcilla blanda o grava densa). Gracias a su adaptabilidad, los pilotes TISE se pueden utilizar en diversos ámbitos de la construcción, tanto en edificios residenciales como comerciales.

En resumen, las cimentaciones sobre pilotes TISE son una solución progresiva a los problemas a los que se enfrenta la construcción contemporánea. Su diseño creativo y sus eficaces métodos de fabricación los convierten en la opción perfecta para los constructores que desean aumentar la sostenibilidad y eficiencia de sus proyectos. Los profesionales de la construcción pueden contribuir tanto a la integridad estructural como a la protección del medio ambiente tomando decisiones fundamentadas basadas en el conocimiento de las ventajas de los pilotes TISE.
