Cómo y por qué se refuerzan las esquinas de una cimentación en franjas?

Los cimientos son una de las partes más importantes de la construcción de una casa. En particular, los cimientos de franja son muy apreciados por su diseño económico y robusto. Pero es necesario prestar atención a los detalles para garantizar la estabilidad y longevidad de estos cimientos, sobre todo en lo que respecta al refuerzo de las esquinas.

Una cimentación en franja es más propensa a sufrir tensiones y presiones en las esquinas que en las secciones rectas. Si estas zonas no se refuerzan adecuadamente, pueden ser vulnerables a daños como el agrietamiento. El refuerzo de las esquinas le ayudará a distribuir la carga de forma más uniforme y a evitar problemas estructurales en el futuro.

El refuerzo de las esquinas consiste en añadir más barras de acero y, en ocasiones, otros materiales para reforzar estos puntos débiles. Este refuerzo adicional mejora la seguridad y estabilidad generales del edificio, además de prolongar la vida útil de los cimientos. Es un paso importante para asegurarse de que sus cimientos pueden soportar las fuerzas a las que se enfrentarán en el futuro.

En este artículo se explican los fundamentos del refuerzo de esquinas, los materiales necesarios y las técnicas empleadas para crear unos cimientos de franja resistentes y fiables. Comprender estos procedimientos le permitirá reconocer la importancia de este aspecto de la construcción, aparentemente insignificante pero esencial.

Necesidad del procedimiento

Si las esquinas no están debidamente reforzadas, las cargas y otros factores externos pueden provocar su deformación y, en última instancia, el derrumbe de las paredes.

El problema es la baja resistencia a la tracción del hormigón. La única forma de compensarlo es utilizar un armazón metálico para soportar toda la estructura.

Requisitos SNIP

Las esquinas de la base de la banda se refuerzan de acuerdo con las especificaciones SNiP 52-01-2003. Las directrices especifican el nivel de refuerzo adecuado para cada situación particular.

Es necesario calcular 0.1 por ciento del área total de la sección transversal de la cimentación para sus cálculos. El área transversal mínima de la barra que debe utilizarse es la cifra resultante.

Todos los cálculos relativos al refuerzo de los componentes estructurales deben realizarse durante la fase de diseño. Si no se ha hecho, hay que tener en cuenta el refuerzo de la cimentación y elegir el tipo y la cantidad de correas antes de empezar la construcción.

El paso mínimo entre los puentes transversales (1/2 de la sección de trabajo, pero no más de 30 cm) y la distancia entre los elementos longitudinales del cinturón de refuerzo (25-40 cm) están determinados por SNiP.

Armadura de punto o soldadura?

Las barras de refuerzo pueden soldarse o tricotarse. Cada opción tiene características únicas que las diferencian. Debe comparar sus características para elegir una tecnología más adecuada.

Soldadura

La soldadura refuerza los segmentos de alambre entre sí mucho más rápidamente. Sin embargo, el intenso calentamiento que se produce durante el proceso hace que el metal pierda parte de su resistencia y rigidez. Esto indica que el armazón soldado no es tan resistente. Por ello, no son muchos los constructores que emplean esta técnica.

Otra opinión sostiene que, dado que la soldadura sólo se produce en la intersección de los segmentos, las estructuras soldadas no son significativamente más débiles. También ahorra recursos y tiempo.

Además, se considera que una soldadura bien ejecutada sólo alterará muy ligeramente las características de la armadura.

Los expertos saben cómo reducir el daño que la soldadura causa al material. Una vez finalizado el trabajo, es fundamental elegir los electrodos y el valor de corriente adecuados, dejar que el producto se enfríe de forma natural y vigilar las grietas que puedan formarse en la superficie soldada.

Además, hay que asegurarse de que no haya uniones a tope y de que los componentes que se conectan encajen bien entre sí.

Alternativas sugeridas para las bielas

• solapamiento;
• Barra en T;
• cruzada.

Acoplamiento

El trenzado requiere el uso de un alambre único. Aunque este método de conexión es más sencillo y fiable, lleva más tiempo terminarlo.

El alambre de fleje provoca un aumento del consumo de material. Es importante recordar que ciertas marcas de herrajes son totalmente inadecuadas para la soldadura. Con ellos sólo se puede hacer punto. El alambre debe ser robusto y suficientemente flexible.

Normalmente se utiliza material de unión de acero recocido con bajo contenido en carbono. Puede haber variaciones de diámetro. Los alambres demasiado finos pueden doblarse varias veces.

La reserva de movilidad está ligada a la armadura al hacer punto. Esto permite que la armadura se "ajuste a las deformaciones de los cimientos durante el proceso de contracción, que se produce en prácticamente todas las construcciones nuevas.

Al mismo tiempo, cuando el hormigón se contrae, un marco soldado con juntas rígidas puede dar lugar a pequeñas grietas. Por lo tanto, debe utilizar un anclaje que garantice la movilidad de la fijación cuando construya en un lugar con un suelo difícil.

Esquema

Existen varios tipos de ángulos.

1. Directo – el más común. Puede tener forma de T o de L.
2. Mudo – arbitrario (mirador). Los girados a partir de 160 grados son bastante fáciles de trabajar – la armadura se coloca desde el exterior hacia el interior, aumentando 2 veces la frecuencia de los travesaños respecto al resto de la longitud de la base, y luego se ata. Los ángulos de 90 a 160 grados requieren la instalación de un refuerzo vertical.
3. Agudo – muy difícil de trabajar, rara vez se encuentra en la construcción privada de baja altura.

Siempre que se refuercen esquinas, es crucial seguir uno de los esquemas aprobados.

Con anclaje en forma de L

El método más sencillo y popular. Instalados en las esquinas, los elementos en forma de L se conectan a la armadura principal mediante travesaños. El diámetro de la armadura primaria multiplicado por 50 debe ser la longitud mínima del brazo del elemento en forma de L.

Esta sección se utiliza para unir firmemente la armadura exterior de dos muros convergentes entre sí. Un amarre en forma de L conecta cada varilla longitudinal interna con la externa.

Por cada nivel longitudinal del marco de refuerzo, hay tres piezas de este tipo que se utilizan para reforzar la esquina. Se necesitan dos piezas por cada nivel para reforzar las zonas donde convergen las paredes.

Uso de abrazaderas en forma de U

En las esquinas y juntas de muros, se utilizan abrazaderas en forma de U para maximizar la resistencia de la estructura de cimentación. Su anchura debe coincidir con la anchura total de la armadura. Longitud: la armadura primaria debe tener una longitud mínima de 50 diámetros.

Se fijan a la armadura primaria orientada hacia la parte expuesta del elemento desde la esquina. Se colocan dos componentes en forma de U en cada nivel horizontal del marco en las zonas de las esquinas de los cimientos. Para cada nivel horizontal de refuerzo de conexión, se necesita uno de estos elementos.

El montaje de elementos en forma de L es la opción de montaje más utilizada. Se puede utilizar para fijar un ángulo recto típico y le proporciona un refuerzo razonablemente resistente y fiable. Esta opción es más fácil de implementar y más rentable que el uso de elementos en forma de U.

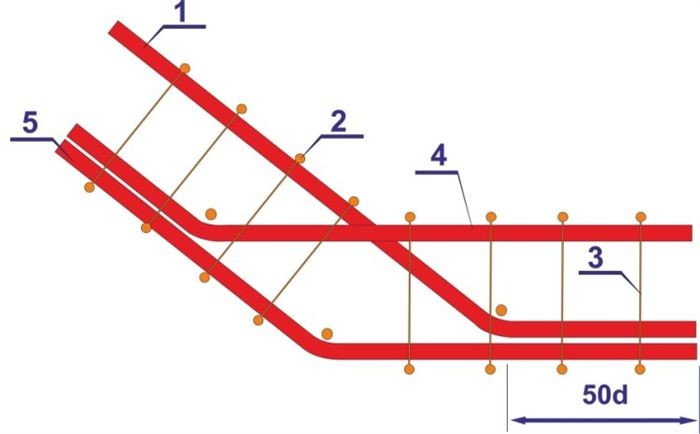

Ángulo obtuso

Las cimentaciones en franja con ángulos obtusos son poco frecuentes y sólo se dan en edificios de arquitectura intrincada. Una casa puede tener una veranda o un mirador en una esquina, por ejemplo. De cualquier forma, se requiere refuerzo en las esquinas.

Se utilizan dos métodos para reforzar los ángulos obtusos. En primer lugar, los refuerzos longitudinales de la parte exterior simplemente se doblan hasta obtener el ángulo adecuado.

Además de estar doblados en el mismo ángulo, los látigos longitudinales internos también se cruzan y se unen a los externos. La longitud de cada pieza doblada debe ser al menos 50 veces el diámetro del refuerzo principal.

La segunda opción es diferente, ya que las abrazaderas adicionales de las esquinas se doblan hasta el grado deseado en lugar del refuerzo principal. Además, deben ser al menos 50 veces más largos que el diámetro de la armadura primaria.

Cómo tejer correctamente?

Simultáneamente con el refuerzo a lo largo de toda la base de los cimientos, se refuerzan las esquinas de los cimientos. Esto se lleva a cabo de acuerdo con este plan:

1. Se nivela el fondo de la zanja bajo los cimientos, se coloca sobre él una lámina impermeabilizante.
2. El atado del marco puede iniciarse en la propia zanja o junto a ella si es demasiado estrecha.
3. Elementos cortados para el marco. Los travesaños verticales deben ser 10-15 cm más cortos que la altura de la zanja.
4. La capa inferior se coloca con una distancia de 30 cm.
5. Se colocan 2 refuerzos longitudinales encima.
6. Las conexiones se conectan mediante tecnología de punto.
7. Se instala un puente vertical y se ata por encima de cada segundo travesaño.
8. Se sigue atando el número necesario de niveles del armazón con una distancia de altura de aproximadamente 40 cm.
9. El marco se baja a la zanja.
10. Los elementos angulares en forma de L o de U se instalan en las esquinas y en los lugares en los que las paredes son contiguas.
11. Los elementos de esquina se conectan al marco principal con alambre.
12. Una vez finalizada la instalación del marco, se rellena la zanja con hormigón.

La resistencia, fiabilidad y durabilidad de los cimientos -y, por consiguiente, del edificio en su conjunto- sólo pueden garantizarse mediante el cumplimiento riguroso de la tecnología de refuerzo.

Herramientas y equipos necesarios

Para tejer el refuerzo necesario

• cable de conexión;
• cinta métrica;
• pinzas;
• búlgaro;
• elementos de madera para mantener los espacios entre las varillas;
• cortaalambres;
• martillo;
• un dispositivo para doblar las varillas en el ángulo deseado;
• pistola de atar o gancho de atar normal.

Si se utiliza la soldadura para unir los bastidores, es necesario disponer de lo siguiente para reforzar las esquinas:

• alambre de conexión;
• amoladora;
• equipo de soldadura.

Técnica de ejecución

A la hora de fabricar cualquier tipo de producto de refuerzo, la tecnología de la varilla de tricotar es crucial. Es especialmente importante ser preciso y exacto a la hora de reforzar las esquinas, ya que de ello dependen todas las características técnicas del edificio.

El trenzado se realiza tradicionalmente con un gancho metálico con mango de madera. El uso de una pistola de atar especializada para este fin se ha incrementado recientemente.

Sin embargo, el cambio de herramienta no altera la técnica de anudado:

1. Para unir los elementos, coge un alambre de unos 20 cm de largo y dóblalo por la mitad.
2. Ahora hay que doblarlo de nuevo, pero no hasta el final, sino para hacer un gancho.
3. Este gancho se inserta debajo de la varilla que hay que atar.
4. A continuación, se inserta la herramienta de gancho en el lazo, se atrapa el extremo libre del alambre y, con la circunferencia de la varilla, se tira de él a través del lazo.
5. Dar una vuelta alrededor del gancho del alambre con el extremo libre.
6. Se tira del bucle hasta el final y se enrolla el extremo libre varias veces más.

Las esquinas de las abrazaderas se sujetan con un "nudo muerto":

1. Se dobla por la mitad un alambre de 20 a 40 cm de longitud (dependiendo del diámetro del refuerzo).
2. El gancho de alambre se pasa hacia delante por debajo del refuerzo, a la izquierda de la abrazadera, y se saca 2-4 cm para poder completar el nudo.
3. El alambre se dobla a través de la parte superior de la abrazadera por debajo de la armadura.
4. Se inserta un gancho en el bucle de alambre y se tira de su extremo libre a través de él.
5. Tirar del lazo con una aguja de ganchillo y enrollar el extremo libre hasta que se rompa.

Características para cimentaciones de franjas poco profundas

Los edificios ligeros o temporales suelen construirse sobre cimientos poco profundos. en suelos especialmente fuertes y sedentarios, también se utiliza en la construcción de edificios residenciales.

En cada una de estas opciones se presentan especificaciones menos exigentes para las características de la cimentación. Puede que no esté tan cuidadosamente reforzada y que no sea profunda.

En otras palabras, un espacio más amplio entre los travesaños durante la instalación puede permitir un refuerzo con un diámetro menor. No obstante, las esquinas se refuerzan de acuerdo con todas las normativas, o de lo contrario se convertirán en un punto débil de la estructura.

Errores comunes

Lo más frecuente es cometer el error de apartarse de los fundamentos del refuerzo de las esquinas. Las varillas longitudinales primarias en estas situaciones se atan juntas y simplemente se solapan en las esquinas.

Sin embargo, bajo cargas, este tipo de fijación es ineficaz. El ligamento se deteriora rápidamente, y la estructura acabará derrumbándose si no se fijan las esquinas.

Los constructores también cometen errores adicionales:

• ausencia de elementos de unión entre los contornos exteriores e interiores del armazón;
• cuando se sueldan piezas, se permiten uniones angulares;
• El trenzado no se realiza mediante tecnología, sino por simple torsión con alambre ordinario;
• la base de los cimientos no está conectada a la armadura de refuerzo;
• el armazón se crea sin un contorno interno.

Los errores en el trazado de los cimientos no pueden corregirse sin derribar la estructura. La única forma de evitarlos es planificar un proyecto competente con antelación e invitar a constructores capaces y responsables.

Esta sección del sitio web contiene toda la información pertinente sobre el refuerzo de los cimientos en bandas.

Vídeo sobre el tema del artículo

Vea este vídeo para aprender a reforzar las esquinas de una cimentación de franjas:

Aspecto	Explicación
Por qué reforzar las esquinas?	Para evitar grietas y garantizar la resistencia de la cimentación.
Cómo reforzar?	Colocando barras de acero en forma de rejilla y asegurándolas con tirantes.

Mantener la integridad estructural de un edificio requiere reforzar las esquinas de una cimentación en franja. Debido a su ubicación en la intersección de varias fuerzas, estas esquinas son susceptibles de sufrir daños como grietas. Al garantizar que los cimientos puedan soportar estas tensiones, un refuerzo adecuado ofrece unos cimientos fuertes para toda la estructura.

Las barras de acero se insertan en el hormigón en lugares específicos a lo largo del proceso. Estas barras contribuyen a la distribución uniforme de las cargas, reduciendo la posibilidad de grietas y mejorando la resistencia general de los cimientos. Este refuerzo es especialmente importante cuando los cimientos van a soportar grandes cargas o en lugares donde las condiciones del suelo no son uniformes.

También puede evitar problemas a largo plazo, como el desplazamiento o asentamiento de los cimientos, reforzando las esquinas. Tomando esta medida proactiva, puede proteger la longevidad de su edificio y evitar futuras reparaciones costosas. Es un paso menor pero importante en el proceso de construcción que a la larga merece la pena.

Las esquinas de los cimientos de las bandas están especialmente sometidas a tensión y son propensas a agrietarse, por lo que es esencial reforzarlas. Gracias a una distribución más equitativa de las cargas y a la prevención del deterioro estructural con el paso del tiempo, un refuerzo adecuado garantiza la estabilidad y longevidad de los cimientos. La resistencia y durabilidad de los cimientos puede aumentarse en gran medida utilizando métodos sencillos como añadir más barras de refuerzo, lo que aumentará su resistencia a los movimientos del terreno y otras fuerzas externas.
