Cómo hacer una cimentación sobre pilotes con tus propias manos

Establecer una base sólida es esencial para garantizar la estabilidad y durabilidad de cualquier edificio. Una cimentación sobre pilotes puede ser una opción fiable para construir una casa o una estructura pequeña, sobre todo en regiones con suelos inestables o niveles freáticos altos. Los cimientos de pilotes distribuyen uniformemente el peso del edificio a las capas más estables y profundas de roca o suelo bajo la superficie.

Para crear una cimentación sobre pilotes, se introducen o perforan en la tierra columnas largas y delgadas, denominadas pilotes, hasta que alcanzan una capa de roca o suelo capaz de soportar el peso de la estructura. Esta técnica funciona bien en lugares donde las condiciones del suelo harían insuficientes las cimentaciones superficiales convencionales.

La capacidad de una cimentación sobre pilotes para transferir el peso del edificio verticalmente a través de los pilotes a las capas de suelo más resistentes y compactas que se encuentran debajo es una de sus principales ventajas. Esto ayuda a evitar que la estructura se asiente o se mueva con el tiempo, lo que es crucial en lugares donde los niveles de agua subterránea son erráticos o el suelo es propenso a desplazarse.

Antes de iniciar la construcción de la cimentación sobre pilotes, debe realizarse una investigación exhaustiva del emplazamiento. Esto implica determinar la composición del suelo, el nivel de las aguas subterráneas y cualquier posible obstáculo subterráneo. Comprender estas variables ayuda a determinar el tipo y las dimensiones de los pilotes necesarios para la obra.

Etapa 1	Determine el tipo y el número de pilotes necesarios en función de las condiciones del suelo y los requisitos de construcción.
Paso 2:	Marque y excave los agujeros para los pilotes, asegurándose de que son lo suficientemente profundos como para alcanzar suelo estable o roca madre.
Paso 3:	Preparar los pilotes colocándolos en los agujeros y asegurándose de que estén nivelados.
Paso 4:	Vierta hormigón en los agujeros alrededor de los pilotes para fijarlos firmemente en su sitio.
Etapa 5:	Deje curar el hormigón según las instrucciones del fabricante.
Etapa 6:	Verifique la alineación y estabilidad de los pilotes antes de continuar con la construcción.

Qué es una cimentación sobre pilotes

Se denomina cimentación por pilotes a un sistema de apoyos puntuales sumergidos en el terreno hasta una profundidad determinada antes de entrar en contacto con capas sólidas.

Dependiendo de la profundidad de los suelos estables, la longitud de los elementos verticales puede ser considerable y con frecuencia supera la altura de la parte superior del edificio.

Dado que la parte superior de los soportes está firmemente unida en un único sistema, puede distribuir uniformemente la carga entre todos los pilotes y conseguir que la base funcione de la manera más eficiente. Conocido como parrilla, el fleje está destinado a transferir y recibir cargas a las barras de soporte.

El principio de funcionamiento sugiere que el trabajo de la parrilla es similar a la de la base de la tira; la única distinción es que el fleje se instala en los puntos superiores de la cabeza, y la cinta se basa en la superficie preparada del suelo a lo largo de toda la longitud.

Debido a esta distinción, existen especificaciones únicas para la resistencia y rigidez de las vigas enrejadas, cuyas luces sólo son soportadas por la propia resistencia y rigidez de los muros.

Tipos

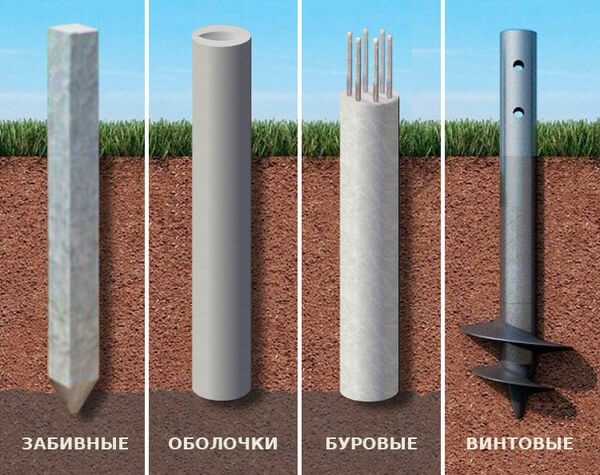

Una cimentación sobre pilotes puede diseñarse de diversas formas, cada una de ellas con detalles únicos.

En función del material de los soportes, los hay de:

• De madera. Se utilizan troncos con extremos puntiagudos. El tipo más antiguo de pilotes, prácticamente desaparecido en la actualidad. Los motivos son las deficiencias de la madera como material de construcción y la disponibilidad de opciones más duraderas y resistentes. Ocasionalmente se encuentran en la construcción privada como soportes de edificios auxiliares o anexos.
• Metal. Hay dos tipos de pilotes metálicos: de tornillo y hincados. Los pilotes de tornillo se asemejan a tornillos que se atornillan al suelo mediante cuchillas cortantes en espiral sobre una punta puntiaguda. Los pilotes hincados no se fabrican especialmente y son piezas de diversos tipos de metal laminado: canal, viga en I, carril, etc.d. Tienen una gran resistencia, son capaces de doblarse plásticamente, manteniendo la capacidad de carga. Desventaja: susceptibilidad a la corrosión, lo que reduce la vida útil de los soportes.
• Hormigón armado. Hay dos tipos de pilotes de hormigón armado: hincados y moldeados in situ. Los primeros se fabrican en condiciones de producción especializadas, tienen un diseño robusto con refuerzo longitudinal tensado y son resistentes a todas las cargas. Los segundos se realizan directamente en la obra rellenando el encofrado (tubos impermeables) colocado en el pozo con calidades densas de hormigón.

Utilizan la técnica de transferencia de carga:

• Pilotes de cremallera. Son apoyos en contacto rígido con capas densas de suelo. La profundidad de los fustes depende del nivel de rocas duras.
• Pilotes colgantes. No tienen apoyo en la parte inferior del tronco, utilizando sólo la fricción en las paredes laterales y el apoyo parcial en el suelo. Existen pilotes de fricción hincados y fundidos in situ. La capacidad de carga depende sólo de la profundidad de inmersión; en el caso de los rellenos, se ve aumentada por el engrosamiento en la parte inferior del pozo.

Por intención:

• Conductores. Son una varilla monolítica con un extremo puntiagudo, sumergida mediante acción mecánica en el extremo superior.
• Impresos. Son una colada de hormigón en un pozo previamente preparado. Tienen una capacidad de carga inferior a la de los pilotes hincados, pero pueden realizarse de forma independiente.
• De tornillo. Se fabrican a partir de un tubo con punta afilada y palas en espiral. Puede instalarse de forma independiente, aunque en la práctica sólo se utiliza para edificios o estructuras auxiliares.

Cualquier tipo de pilote puede funcionar bien en suelos difíciles o complejos, independientemente de su diseño o composición.

Dispositivo

La inmersión de los troncos en el terreno constituye la mayor parte del trabajo de construcción de una cimentación por pilotes.

La resistencia y estabilidad de todo el sistema se determinan en esta fase, la más difícil e importante.

La capacidad de toda la base para llevar a cabo sus tareas se ve comprometida si se produce un fallo u otros problemas durante una inmersión. Cualquier desviación durante la obra apunta a pilotes de baja calidad, un estudio geológico injusto del emplazamiento o el incumplimiento de la tecnología.

Crear un enrejado es el segundo paso. Cumple todos los requisitos actuales y realiza tareas igualmente importantes.

El tipo de pilotes, el material de fabricación y las especificaciones de la futura casa afectan directamente a la tecnología de construcción.

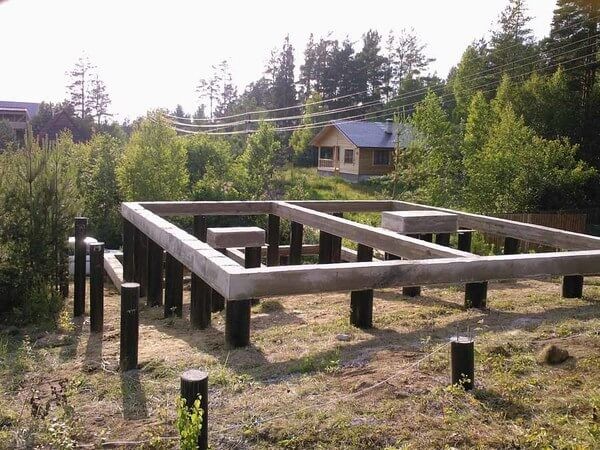

Las parrillas de madera (vigas o paquetes ensamblados a partir de tablas canteadas hasta obtener el grosor deseado) pueden utilizarse para edificios ligeros.

Cuando se emplean pilotes metálicos, es habitual construirlos de metal, como tubos perfilados, vigas en I o canales.

Las parrillas de los pilotes de hormigón armado se fabrican con hormigón mediante un proceso similar al de la fabricación de cimentaciones en bandas.

La construcción de una cimentación sobre pilotes requiere que ambas fases sean realizadas por artesanos cualificados o, como mínimo, bajo la supervisión de un experto cualificado. Las posibles infracciones tecnológicas o desviaciones de los parámetros estimados deben identificarse y solucionarse con prontitud, lo que no siempre es posible para quienes no están bien preparados.

En esta guía repasaremos paso a paso cómo construir una cimentación sobre pilotes para tu proyecto de construcción sin la ayuda de un profesional. En zonas propensas a inundaciones o con suelos inestables, los cimientos de pilotes son cruciales para la estabilidad de las estructuras. Repasaremos el equipo necesario, la configuración de la obra, los tipos de pilotes que hay que tener en cuenta y el proceso de construcción propiamente dicho, y le daremos consejos útiles para que pueda enfrentarse con confianza a esta parte fundamental de la construcción.

Cómo calcular la profundidad de inmersión

Dependiendo del tipo de pilote, se determina la profundidad de inmersión:

• Los pilotes de cremallera se sumergen hasta la profundidad de las capas densas del suelo. En este caso, ningún cálculo servirá de ayuda; es necesario perforar pozos de prueba y determinar el nivel real de los suelos sólidos.
• Los pilotes de fricción tienen una capacidad de carga que viene determinada por las propiedades del suelo y la longitud de las superficies laterales. Cuanto mayor sea la carga, mayor será la longitud y la profundidad de inmersión del pilote.
• Los pilotes perforados descansan predominantemente sobre una amplia plataforma – un cojín. Su superficie viene determinada por la resistencia del suelo y la magnitud de la carga vertical.
• Para los pilotes de tornillo, la profundidad de inmersión viene determinada por el nivel de congelación del suelo en invierno. Este parámetro es relevante para todos los tipos de pilotes, pero, de todos modos, otras especies suelen sumergirse mucho más abajo.

No todos los especialistas se arriesgan a llevar a cabo la compleja y responsable tarea de calcular las profundidades de inmersión mediante cálculos de ingeniería completos.

Como tal, se desaconseja encarecidamente el cálculo independiente; en su lugar, póngase en contacto con una organización de diseño especializada.

Como mínimo, puede utilizar una calculadora en línea.

Cálculo de la altura sobre el suelo

La línea superior de la parrilla determina la altura de la cimentación del pilote por encima del nivel del suelo.

Encontrar el valor adecuado depende de varios factores:

• Espesor de la capa de nieve en invierno.
• Posibilidad de inundaciones, nivel del agua durante las crecidas de primavera.
• Nivel de las aguas subterráneas.
• Condiciones de temperatura de la región.

Determinamos la altura ideal para el emparrillado comparando estos factores.

Para las bases convencionales, se considera que los valores ideales son de 30-40 cm, y en el caso de un sótano, de 1.5-1.7 m.

Es muy infrecuente poder equipar un cuarto de sótano; en su lugar, las comunicaciones suelen instalarse en un subsuelo técnico.

Instrucciones de instalación paso a paso

Veamos ahora cómo se realiza una cimentación con pilotes atornillados.

La tarea se realiza por fases, y el orden en que se llevan a cabo las acciones está definido con precisión:

Preparación

Una ventaja clave de una cimentación por pilotes y tornillos es que puede construirse en terrenos irregulares sin necesidad de nivelación o planificación previas.

Es factible construir en taludes o en pliegues, lo que permite utilizar eficazmente espacios que resultan incómodos desde la perspectiva de la construcción tradicional. Como resultado, el trabajo de preparación puede reducirse a la eliminación de cualquier objeto extraño o plantas que puedan causar interferencias.

Marque con estacas todos los lugares donde se instalarán los pilotes. A continuación, en los lugares de instalación, se crean pequeños rebajes (de hasta 30 cm) para facilitar la entrada de las cuchillas en el suelo.

Lo mejor es eliminar la capa fértil del suelo, ya que causa una resistencia notable debido a la abundancia de tallos de plantas, raíces y otros obstáculos.

Hinca de pilotes

La instalación de pilotes atornillados puede realizarse de forma mecánica o manual. Cuando el suelo es relativamente blando y no hay restos de rocas ni inclusiones artificiales, la instalación manual es factible.

El diámetro máximo de los barriles que se pueden sumergir manualmente es de 87 mm.

Debido a la gran resistencia del suelo, los pilotes más comunes, que tienen un diámetro de 108 mm, suelen resultar demasiado difíciles.

Al utilizar una máquina para instalar pilotes atornillados, puede conseguir una instalación de alta calidad manteniendo una fuerza, profundidad y ángulo de atornillado específicos.

Puede trabajar libremente con pilotes de hasta 159 mm de diámetro gracias a la potencia de los equipos de construcción, que es más que suficiente para construir una vivienda privada de tamaño razonable.

Los pilotes se hincan hasta una profundidad predefinida. Normalmente, el grado de aparición de capas densas lo determina, o bien se rompe el agujero tecnológico cuando la fuerza de resistencia del suelo es superior a la permitida para un determinado fuste.

Cuando un pilote está suficientemente adherido al suelo, deja de girar completamente o gira con mucha fuerza.

No se puede intentar seguir hincando porque podría provocar el fallo de la soldadura, el desprendimiento de las cuchillas y la pérdida de la capacidad de funcionamiento del pilote.

No está permitido dar marcha atrás al instalar pilotes atornillados; en su lugar, hay que intentar desenroscar el tronco hacia atrás. Esto imposibilita la inmersión repetida en este lugar y disminuye la adherencia de las palas a la tierra.

Arnés

Tras la instalación de cada pilote, se realiza el recorte. Este proceso permite formar un plano horizontal uniforme de los troncos elevando su saliente del suelo a un solo nivel.

Instale un nivel láser que pueda utilizarse para recortar las secciones de tubo sobrantes y construir planos a la altura necesaria.

Tras el recorte, se vierte hormigón en las cavidades interiores de los pilotes para reforzarlos.

A continuación, se coloca el zuncho, que es una cinta que une todos los pilotes en un único sistema y soporta las paredes de la casa al mismo tiempo. Los cabezales con plataformas horizontales que cubren las cimas cortadas se apoyan en vigas metálicas o de madera instaladas.

Hay agujeros tecnológicos para fijar conexiones atornilladas en las plataformas.

En ocasiones, la parrilla y la moldura pueden ser dos componentes distintos. La canalización, que une todos los pilotes para formar un sistema parecido a una celosía, se realiza por debajo del nivel de instalación de la rejilla. Soldados a las paredes del tronco hay segmentos metálicos de una viga en I o canal.

Esquema para crear una base perforada

El proceso de construcción de una cimentación perforada requiere más trabajo.

Método:

Marcado de la obra

Se retiran los objetos o la maleza. Se planifica la superficie del lugar y, si es necesario, se retira la capa superior del suelo.

A continuación se marcan con estacas los puntos para hacer los pilotes perforados.

Es esencial vigilar la exactitud de los datos del proyecto y medir cada distancia con precisión.

Asegúrate de que las diagonales son iguales comprobándolas. Cuando se descubren discrepancias, los errores se solucionan de inmediato.

Perforación de los pozos

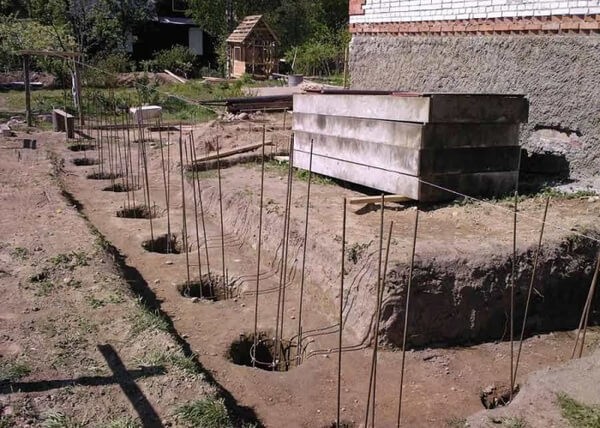

La perforación se realiza en función de los resultados del marcado. El proyecto determina la profundidad; cavar agujeros en el suelo es lo único que se necesita.

Aunque a veces se utiliza un taladro manual, es más frecuente el uso de equipos especializados, que aceleran enormemente el trabajo y mejoran la calidad.

Los métodos manuales no pueden utilizarse si se requieren pozos profundos, de tres metros o más.

Refuerzo

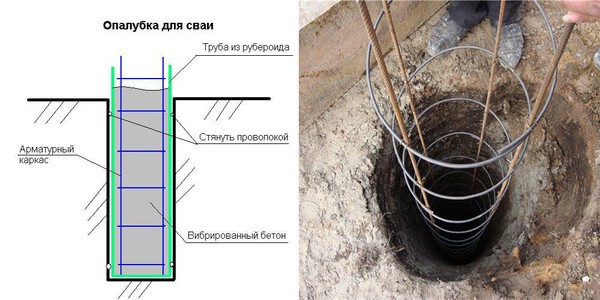

Se utiliza una sección de tubo de plástico de la longitud y el diámetro necesarios como encofrado, que se introduce en el pozo terminado.

Con frecuencia, se arreglan con un tubo enrollado de tela asfáltica. Permanece en el pozo y sirve para impermeabilizarlo.

A continuación, se monta el armazón de refuerzo. Suele consistir en una celosía vertical de cuatro varillas con secciones transversales de refuerzo fino y liso que conectan las varillas.

Las dimensiones del armazón deben permitir bajarlo libremente al pozo sin que cuelgue demasiado flojo en él.

De tres a cinco centímetros es la distancia ideal entre las varillas verticales y las paredes del pozo.

Vertido del hormigón

Para el vertido se utiliza hormigón pesado (M200 y superior). Se utiliza material prefabricado o uno creado in situ por cuenta propia.

Después de llenar el pozo hasta el borde con hormigón, se utiliza una varilla larga para perforar el hormigón y extraer las burbujas de aire. Este proceso se conoce como bayoneta.

Para que el hormigón adquiera resistencia estructural, es necesario curarlo después de verterlo. La duración de esta fase varía entre 20 y 30 días, en función del diámetro de los pozos.

Arnés

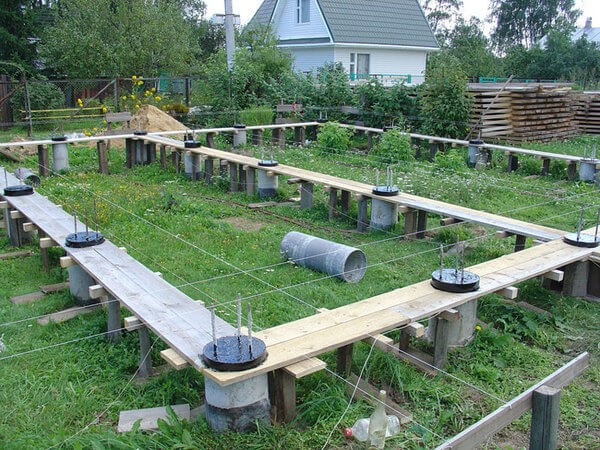

Para perforar las tuberías del pozo es necesario fabricar una rejilla o cinta de hormigón armado.

Debido a sus dimensiones, similares a las de un zócalo poco profundo, todo el proceso de creación de una parrilla de hormigón es lo más parecido a la tecnología de colada en cinta que resulta práctico.

Lo único que los separa es la ausencia de apoyo en el suelo, lo que obliga a formar encofrados en forma de zanja con un fondo resistente.

El producto final es una cinta de hormigón resistente y duradera que conecta los pilotes perforados en un único sistema de soporte y se coloca debajo de todos los muros de carga.

Tecnología de grillage

Hacer un cinturón de carga para las paredes es el proceso de instalación de una rejilla.

Método:

1. Construcción de encofrados. Se instala un canalón duradero a partir de paneles de cartón, cuyas dimensiones internas repiten la forma de la sección transversal de la rejilla.
2. La superficie interior del encofrado está cubierto herméticamente con una capa de polietileno o tela asfáltica. Esto es necesario para evitar fugas de hormigón durante el vertido.
3. El montaje y la colocación dentro del encofrado de la armadura. Se suelda con los pozos Armopoyas, formar un marco único para todos los elementos.
4. Vertido del hormigón. El proceso debe realizarse a la vez, no se permiten pausas . El llenado se realiza desde diferentes puntos, distribuyendo uniformemente el hormigón a lo largo de todo el encofrado.
5. Tras el vertido, la cinta se cubre con una bolsa o polietileno y resiste 28 días. El encofrado se puede retirar al cabo de 10 días.
6. La rejilla terminada es completamente impermeable y se pasa a la construcción posterior.

Por supuesto! Para su artículo sobre "Cómo hacer una cimentación de pilotes con sus propias manos" He aquí una breve conclusión:

Es posible construir una cimentación sobre pilotes por cuenta propia, sobre todo para edificios pequeños o en situaciones en las que las cimentaciones convencionales no son adecuadas. Puede garantizar la estabilidad y durabilidad de su proyecto de construcción adoptando un enfoque metódico.

En primer lugar, debe evaluar las condiciones del suelo. En este primer paso se determina el tipo y la profundidad de los pilotes necesarios. En esta evaluación, son factores importantes el nivel de las aguas subterráneas, el tipo de suelo y la capacidad de carga.

A continuación, reúna los instrumentos y suministros necesarios. Normalmente se trata de pilotes de acero u hormigón, una herramienta de excavación y una herramienta de hinca, como un martinete o un martinete. Antes de empezar, asegúrese de que todas las herramientas funcionan correctamente para agilizar el proceso.

Después de prepararse, empiece por delinear las ubicaciones de los pilotes utilizando su plano de construcción como guía. Aquí, la precisión es crucial para la distribución de la carga y la alineación. Para garantizar una base estable, excave cada pilote hasta la profundidad necesaria, teniendo cuidado de retirar la tierra suelta o los escombros.

Instale los pilotes firmemente en el suelo tras la excavación. Para ello, entiérrelos en el suelo hasta alcanzar una capa de apoyo estable. Verificar la verticalidad y la alineación durante la instalación ayuda a evitar problemas posteriores.

Por último, antes de seguir adelante con la construcción, confirme la alineación y la estabilidad de los pilotes instalados. Para asegurarse de que todo cumple los requisitos estructurales y de seguridad, puede ser necesario realizar pruebas de carga u otras modificaciones.

Puede crear con éxito una cimentación sobre pilotes que satisfaga sus necesidades de construcción siguiendo cuidadosamente estos pasos y, en el caso de proyectos más complejos, buscando asesoramiento profesional.

Esta conclusión debe resumir eficazmente los puntos clave de su artículo, manteniendo al mismo tiempo la claridad y la accesibilidad para sus lectores.
