Instrucciones para colocar correctamente los forjados sobre los cimientos

Esta es una versión preliminar de la apertura de su artículo sobre la instalación de forjados sobre la cimentación:

La correcta colocación de los forjados es esencial para conseguir unos cimientos fuertes y duraderos al construir o remodelar una casa. Es fundamental comprender el procedimiento de colocación de forjados, tanto si se construye una casa nueva como si se remodela una antigua. Este post te guiará paso a paso en el proceso para que puedas construir una base sólida para tus forjados.

Los forjados son esenciales tanto para proporcionar una superficie nivelada para diferentes tipos de suelos como para soportar el peso de la estructura superior. Además de mejorar la integridad estructural, los forjados bien colocados también contribuyen a la estabilidad general y la longevidad del edificio.

Antes de entrar en detalles, es fundamental comprender las ideas subyacentes. Los forjados horizontales del sistema de cimentación distribuyen uniformemente el peso del edificio al terreno inferior. Los forjados pueden colocarse con distintos materiales, como hormigón u hormigón armado, en función de las necesidades y el diseño del proyecto.

En este artículo se explica todo el proceso, desde la preparación de los cimientos hasta la colocación y el acabado de los forjados. Conocer estos pasos le permitirá supervisar el proceso con eficacia y garantizar resultados de alta calidad, tanto si es un aficionado al bricolaje como si trabaja con profesionales.

Después de leer esta guía, debería conocer a fondo cómo instalar forjados en los cimientos y los conocimientos necesarios para tomar decisiones acertadas a la hora de trabajar en un proyecto de construcción o remodelación.

Siéntase libre de ajustar o ampliar en función de sus preferencias!

Requisitos de la cantidad de apoyo

Uno de los factores de seguridad más importantes de la estructura del edificio es la cantidad de apoyo que proporcionan los forjados cuando se instalan los suelos sobre la base del edificio. Debe ajustarse a los cálculos de diseño y al SNiP básico No. 2.08.01, que se publicó en 1985.

El tipo de material utilizado para colocar la correa de enderezamiento superior de los cimientos y los muros principales determinará este indicador. Hay varias formas de apoyar el material de fábrica: en dos o tres lados y alrededor de toda la forma.

Límite estándar para la profundidad de soporte básico del PC:

• para estructuras metálicas: 70-120 mm;
• sobre base de hormigón armado: 75-90 mm;
• sobre base de piedra o bloque: 90-160 mm.

Crucial! El promotor debe tener en cuenta la futura rigidez del edificio antes de empezar a colocar el PC. Por qué utilizar armadura D=16 mm en una correa armada monolítica de nivelación?

Tipos de métodos de apoyo

Durante la fase de diseño, se comparan varias opciones y se tienen en cuenta el tipo de cimentación, el plan de construcción y la modificación del forjado elegida, junto con las cargas actuales sobre las partes portantes de la casa. Todos estos factores influyen en la elección de los métodos de soporte:

1. A dos caras del soporte, el método de instalación más común, en este caso los soportes son dos paredes opuestas de los cimientos a lo largo del lado corto del forjado. Las opciones preferidas en este esquema son los forjados marcados PC, diseñados para una carga específica de 800 kg/m2 .
2. En 3 lados. Estas modificaciones de los forjados se fabrican inicialmente con armadura de refuerzo en los extremos. Están diseñadas para su instalación en esquina sobre 3 estructuras de cimentación portantes, tienen una designación especial PKT, y son capaces de soportar una carga específica de 1600 kg/m2 .
3. En 4 lados. Las losas para este esquema de colocación están fuertemente reforzadas por los 4 lados, se fabrican con la marca PKK, tienen una estructura muy rígida y una mayor capacidad de carga. Se utilizan exclusivamente en estructuras especialmente complejas que necesitan distribuir cargas elevadas, por ejemplo, si se prevé instalar superestructuras adicionales.

Los expertos aconsejan utilizar forjados con estructuras internas redondas y ovaladas huecas, con apoyo en dos lados, para la construcción de viviendas individuales de poca altura.

En este artículo le ofrecemos instrucciones precisas y detalladas sobre cómo instalar forjados sobre cimentación. Repasamos los preparativos necesarios, como la nivelación del terreno y la estabilidad de la base, y le aconsejamos sobre cómo colocar las losas para que sean duraderas y uniformes. También repasamos los escollos típicos que hay que evitar al hacerlo. Esta guía pretende proporcionarle los conocimientos necesarios, tanto si está construyendo desde cero como si está renovando, para garantizar unos cimientos de suelo resistentes. ¿Se ajusta esto a lo que buscas??

Preparación de la base para la instalación

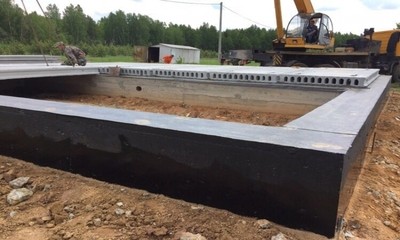

El tipo de estructura determina la tecnología utilizada para preparar la base. Los tipos de cimentación más comunes para forjados acabados en fábrica son las cimentaciones sobre pilotes o sobre rastreles. La losa de hormigón armado no puede instalarse sobre pilares en cuatro puntos de apoyo en esta última versión.

Sólo cuando los extremos de la armadura se colocan detrás del soporte, éste puede aceptar con precisión la tensión de diseño. En caso contrario, la losa elevará al máximo la deformación longitudinal y transversal, garantizando la destrucción de emergencia de todas las estructuras de la instalación. Esto impedirá que el marco reforzado funcione de forma segura.

En consecuencia, un único cinturón de protección monolítico conecta los apoyos entre sí para evitar que esto ocurra.

El uso de bloques de cimentación también permite crear un cinturón de protección. Debido a su falta de refuerzo, son frágiles cuando se colocan losas porque sólo se soporta una pequeña parte del interior del bloque, en lugar de todo el bloque.

El cinturón de protección reforzado debe rellenarse con hormigón B20 y tener un espesor mínimo de 200 mm. El perímetro de los cimientos se reviste con cuatro varillas (D = 10-14 mm) que se conectan verticalmente al refuerzo (D = 6-8 mm) para formar el marco de refuerzo.

La impermeabilización por corte se realiza antes de verter el cinturón blindado para evitar que la humedad del suelo se filtre en los muros de carga.

Para evitar la pérdida de calor de la estructura, el cinturón de protección también debe tener aislamiento exterior.

Al instalar un cinturón blindado, la estructura del suelo puede instalarse con mayor precisión, ya que la carga de las losas de hormigón armado se distribuirá uniformemente, los cimientos ganarán resistencia a la flexión adicional y la superficie estará más nivelada.

La ubicación correcta del camión grúa es el primer paso en la construcción e instalación del PC, ya que una colocación incorrecta podría hacer que el suelo se desplazara bajo el peso del vehículo y estrujara el muro de cimentación.

Independientemente del tipo de construcción, la superficie exterior de la base debe nivelarse y prepararse como se indica a continuación:

1. Compruebe el plano superior de la base con un nivel.
2. Determinar el punto más alto del cinturón de protección reforzado.
3. Colocar balizas alrededor del perímetro de la casa.
4. Si se detecta una diferencia de altura de más de 5 cm, realizar una solera de nivelación general o sólo en determinadas zonas.
5. Antes de realizar solados sobre estructuras de bloques FBS, es necesario anclar los bloques adyacentes con alambre trenzado de D = 4 mm.
6. Si hay varias diferencias de altura, la solera se refuerza con 2 varillas de acero paralelas D = 14 mm a lo largo del perímetro común. Para ello, se fabrican encofrados desmontables de tablas.

Crucial! Los extremos de los forjados están aislados para evitar la formación de "puentes térmicos" que aumentan la pérdida de calor y provocan condensación. Para la protección contra la humedad, es necesario colocar una película sobre el aislamiento higroscópico, como la lana mineral; la protección contra el agua no es necesaria cuando se utiliza espuma de poliestireno extruido.

Técnica de instalación: cómo colocar el material?

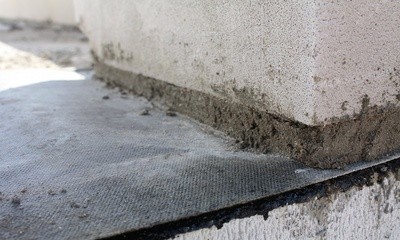

Aplique varias capas continuas de material de cubierta a la superficie superior de los cimientos antes de instalar las losas. El siguiente paso es preparar la solución de hormigón, que, dependiendo del tamaño de la losa, requerirá de tres a cinco cubos.

Se colocan uno o dos paneles a la vez en el lecho de mortero. Esto depende de la temperatura exterior, ya que la solución se congela a temperaturas bajo cero y se solidifica rápidamente a temperaturas bajo cero.

Dado que la parte inferior de los forjados sirve de superficie de trabajo, el instalador debe colocar cuidadosamente el forjado sobre la cimentación para garantizar un apoyo horizontal adecuado. El material debe colocarse de acuerdo con los diagramas de diseño, los planos y un mapa tecnológico creado específicamente.

Fases típicas de la tecnología de instalación de la estructura de cimentación PC:

1. La instalación del techo comienza en la esquina más cercana a la ubicación del grifo, o a la pared diseñada que tiene un conducto de ventilación.
2. La losa se alimenta directamente de la máquina, la eslinga es realizada por 2 instaladores.
3. El eslingado debe realizarse utilizando los bucles de montaje de la placa, utilizando ganchos probados y dispositivos especializados para la elevación de cargas.
4. En el momento de mover la estructura, los trabajadores se encuentran a una distancia segura de la misma, girándola hasta la posición de diseño con ganchos en peso.
5. Si es necesario, el forjado de hormigón armado se ajusta a lo largo del eje de la estructura del muro.
6. Después de lo cual las eslingas se aflojan, la exactitud de la instalación horizontal en 2 direcciones se comprueba a continuación.
7. La fijación a la base se realiza con tirantes o anclajes de acero y se utilizan placas de fijación.
8. El sellado de las juntas entre paneles se realiza para reducir las pérdidas de calor y aumentar el aislamiento acústico de los forjados. Si el espesor aceptado de la losa no es suficiente para garantizar las normas sanitarias para estos indicadores, realizo una estructura de protección de varias capas.

Base de cinta

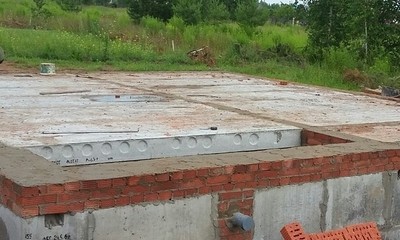

Asegúrese de que las losas se colocan sobre estructuras de soporte con sus lados cortos examinando cuidadosamente el diagrama de instalación y las marcas del producto antes de colocar las losas. Un mínimo de tres instaladores con experiencia y certificación completan la tarea.

La instalación de losas PC sobre una cimentación de rastreles implica estos pasos principales:

1. Selle los orificios de los extremos de las losas con revestimientos especiales de hormigón o con hormigón ligero autopreparado M200. Esta protección de los huecos vacíos hace que la losa sea más resistente en las zonas pinzadas y evitará la entrada de humedad.
2. En el lecho preparado se aplica mortero M150 o superior con un espesor de capa de 20 mm
3. La losa se coloca en el lugar deseado, de acuerdo con el diseño y el marcado de la estructura, ya que en la parte inferior de los forjados se refuerza la armadura para proporcionar la resistencia a la tracción necesaria. La ubicación correcta se puede determinar por el aspecto de la losa, su parte inferior es más lisa, ya que está hecha para el techo, la parte superior es más rugosa para colocar el suelo.
4. Para las operaciones de elevación y descarga se utiliza un camión grúa de la capacidad de elevación necesaria con un juego de eslingas.
5. Distribución del trabajo entre los miembros del equipo: una persona asegura el PC al gancho de la grúa utilizando una eslinga de cuatro patas, y otros dos instaladores son responsables de la correcta instalación de la losa según el diagrama de diseño y desconectan las eslingas una vez finalizada la instalación.
6. Cuando el trabajo se realiza fuera de la vista del operador de la grúa, se designa además a una persona responsable de la comunicación entre los instaladores y el operador de la grúa; entre sus responsabilidades está la de dar órdenes al operador de la grúa.
7. Las losas se instalan lo más ajustadas posible; si hay huecos de anchura, se sellan con hormigón monolítico, con encofrado preinstalado.
8. Al final de la instalación, el anclaje se realiza en incrementos de 3 m entre los forjados con la cimentación y entre sí, para garantizar la rigidez de toda la estructura.

Pilote

Hay especificaciones sobre dónde van las losas en una cimentación sobre pilotes. Una vez instalados los pilotes, hay que unir los forjados en una única estructura; en el caso de los pilotes metálicos, esto se hace soldando vigas metálicas entre sí. A continuación, se coloca un encofrado continuo y se vierte el hormigón en un marco reforzado compuesto por dos mallas.

Sobre las losas se aplica impermeabilización en rollo o penetrante. Sobre la impermeabilización se coloca un aislante térmico. A continuación, los forjados se instalan de la misma manera que se haría sobre una cimentación en bandas.

Errores y problemas al infringir las normas de instalación

Al instalar un PC sobre una cimentación, el primer y más importante error que se comete es proceder sin un proyecto y un diagrama de flujo de trabajo. Además, los errores frecuentes también consisten en:

1. Violación de las normas generalmente aceptadas para el transporte y la carga y descarga de los forjados, lo que puede provocar daños en los mismos.
2. Utilizar losas con la superficie dañada.
3. Colocación incorrecta de las losas cuando se confunden la parte superior y la inferior.
4. Instalación incorrecta en los muros de soporte, las losas con instalación admisible sobre 2 soportes se instalan en realidad sobre tres.
5. profundidad de apoyo insuficiente para una cimentación específica. Si el tamaño es pequeño, la losa destruirá el borde de la cimentación, y si es grande, la losa quedará pellizcada, lo que dará lugar a cargas sobrecalculadas y, en consecuencia, a la destrucción del forjado.
6. Violación del esquema de anclaje de la losa o su ausencia. Si la estructura no tiene la rigidez necesaria, existe la posibilidad de que los forjados se muevan, lo que puede provocar el derrumbe general de todo el edificio, especialmente en zonas con gran actividad sísmica.
7. La violación de la tecnología de ejecución de los trabajos, por parte de instaladores inexpertos con eslingas defectuosas y no probadas, puede provocar el desplome del forjado durante su elevación y ocasionar víctimas humanas.

Para que su edificio tenga integridad estructural y longevidad, es imprescindible que los forjados se coloquen correctamente sobre los cimientos. Puede asegurarse de que sus suelos tengan unos cimientos fuertes y fiables siguiendo unos pasos esenciales.

En primer lugar, asegúrese de que el terreno está nivelado y compactado, retire los escombros y prepare los cimientos a conciencia. Esto reduce la posibilidad de que se produzcan asentamientos o desniveles con el paso del tiempo, ya que proporciona a los forjados una base estable sobre la que apoyarse.

A continuación, coloque los forjados con precisión de acuerdo con los planos y las especificaciones del edificio. Para garantizar la resistencia y uniformidad en toda la superficie del suelo, procure alinearlos correctamente y mantener una separación constante entre ellos.

Utilice materiales de alta calidad y siga las directrices de instalación al colocar las losas. Se trata de reforzar la estabilidad y la capacidad de carga de las losas fijándolas firmemente a los cimientos con los adhesivos o morteros adecuados.

De acuerdo con las instrucciones del fabricante, deje curar las losas el tiempo suficiente después de su instalación. Para que las losas alcancen su máxima resistencia y longevidad y puedan soportar los rigores del uso regular, este paso es esencial.

Por último, realice un mantenimiento rutinario e inspecciones para identificar cualquier indicio de desgaste o daño. El mantenimiento y las reparaciones oportunas aumentarán la longevidad de los forjados y preservarán la integridad estructural del edificio.

Puede colocar losas de suelo en sus cimientos con total confianza siguiendo estas directrices, que le garantizarán un suelo resistente, estable y duradero para su proyecto de construcción.
