Funcionamiento de la caldera de gas Navien Deluxe: instalación de modelos murales de doble circuito con sus propias manos + opiniones de propietarios

¿Está pensando en sustituir el sistema de calefacción de su casa?? Quizás la caldera de gas Navien Deluxe sea la solución ideal para sus necesidades. Estos modelos murales de doble circuito combinan agua caliente y calefacción en una única y pequeña unidad, y están fabricados para durar.

Si sigue las instrucciones del fabricante y posee algunos conocimientos básicos de fontanería, instalar usted mismo una caldera Navien Deluxe puede ser un proyecto satisfactorio. Gracias a su conocido diseño de fácil manejo, la instalación de estos modelos es realmente más sencilla de lo que pueda imaginar.

Lo que hace única a Navien? Su rendimiento y ahorro energético son muy elogiados por los propietarios. Los comentarios destacan con frecuencia lo fácil que es de usar y lo fiable que es el suministro de agua caliente, lo que la convierte en una de las mejores opciones para los propietarios de viviendas que intentan simplificar su sistema de calefacción.

El confort y la eficiencia de su hogar pueden mejorar considerablemente si sabe cómo instalar y utilizar una caldera de gas Navien Deluxe, tanto si la instala por primera vez como si sustituye un sistema obsoleto. Examinemos los procedimientos y los relatos personales de los propietarios sobre sus experiencias.

Serie de calderas de gas Navien Deluxe

KyungDong NAVIEN, empresa industrial surcoreana, produce calderas de gas Navien.

La empresa está especializada en el diseño y fabricación de equipos de calefacción que funcionan con electricidad, gas, combustibles líquidos y sólidos.

La familia de calderas de gas Navien Ace, descatalogada, fue sustituida por la serie Navien Deluxe mural de doble circuito.

Aunque se han añadido y mejorado algunas características, la disposición general y la gama de funciones siguen siendo esencialmente las mismas.

Los aparatos suministran simultáneamente agua caliente (ACS) a la vivienda y refrigerante (HC) al sistema de calefacción.

Las innovaciones coreanas se desarrollaron teniendo en cuenta las condiciones rusas y se diseñaron específicamente para funcionar en condiciones inestables en todos los ámbitos, incluidas las fluctuaciones eléctricas y la presión del gas y del agua. El aparato cumple todos los requisitos y especificaciones vigentes en la Federación Rusa.

Qué modelos incluye?

Los siguientes modelos de calderas forman parte de la serie Deluxe:

• Deluxe.

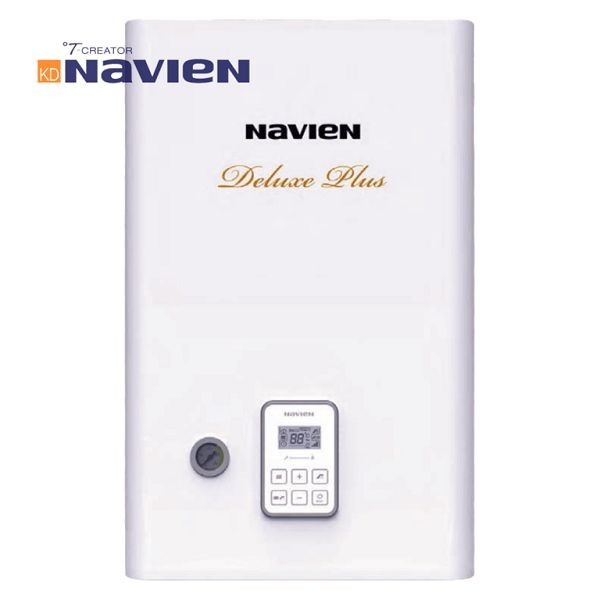

• Deluxe Plus.
• Deluxe Coaxial.
• Deluxe Atmo.

El diseño de la chimenea y la cantidad de gas suministrado son las únicas diferencias reales entre los tres primeros modelos, que son esencialmente idénticos entre sí.

Una caldera con cámara de combustión abierta, como el modelo Atmo, tiene un suministro de aire que procede directamente de la habitación.

Existen diferentes opciones de potencia para cada tipo de caldera:

• 13k (kW).
• 16k (kW).
• 20k (kW).
• 24k (kW).
• 30k (kW).
• 35k (kW).
• 40k (kW).

Algunos modelos tienen una funcionalidad de software limitada y se basan en un único tamaño estándar.

En consecuencia, las calderas de 24 y 16 kW de potencia tienen el mismo diseño, pero los modelos de 16 kW tienen un poco menos de potencia. Como resultado, las unidades tienen una reserva de potencia perceptible que les permite soportar fácilmente las variaciones de carga y las influencias externas.

Especificaciones

Examinemos las especificaciones técnicas de las calderas Navien Deluxe:

Parámetro	Deluxe	Deluxe coaxial	Deluxe Plus	Deluxe ATMO
Tipo de caldera	Doble circuito mural a gas
Tipo de cámara de combustión	Cerrado			Abierto
Rendimiento	91.7%			86%
Potencia térmica de la caldera en función del climatizador	9-40 kW
Material del intercambiador de calor primario	Acero inoxidable			Cobre
Temperatura del refrigerante en el sistema de calefacción	40°-85°
Temperatura del ACS	30°-65°
Tipo de control	Electrónica

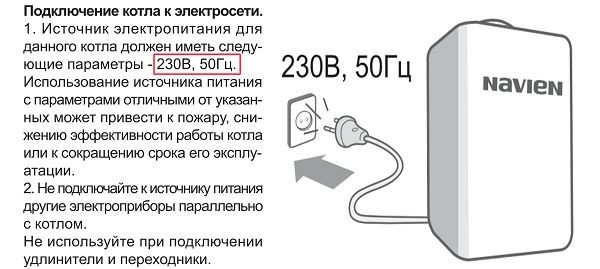

Tensión de red	Monofásico, 230 V, 50 Hz
Peso	28 kg			26 kg

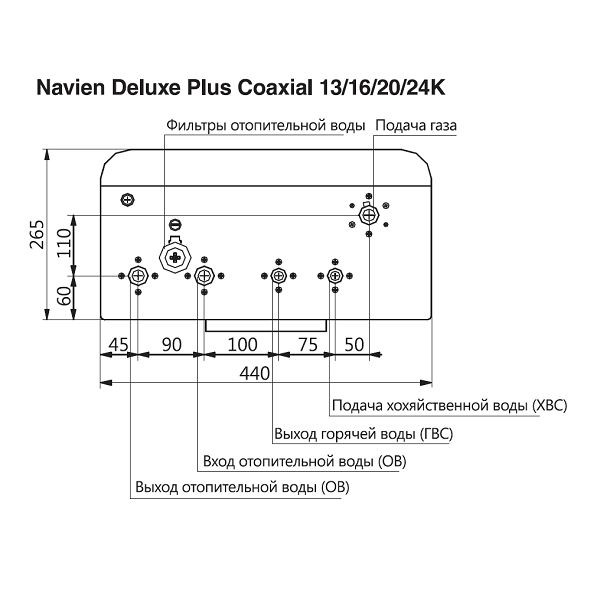

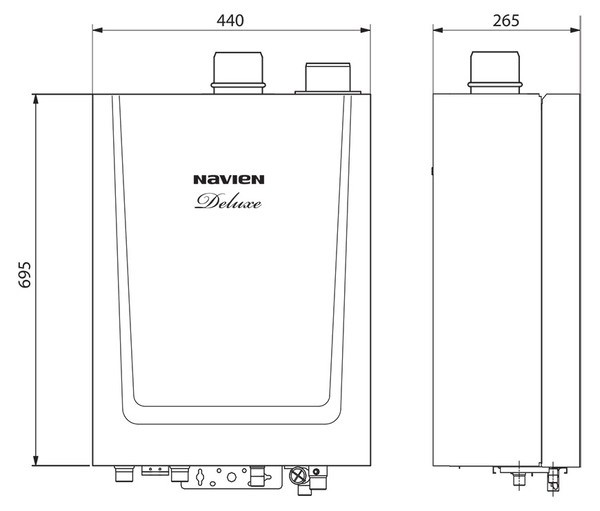

Dimensiones de la caja	440x695x265 mm			430x720x340 mm

Las mejoras introducidas en el diseño por el fabricante pueden permitir algunas adiciones o modificaciones en los valores de los parámetros de la caldera.

Ventajas y desventajas

Las siguientes son algunas ventajas de las calderas Navien Deluxe:

• La capacidad de proporcionar suministro de agua caliente junto con la organización de la calefacción de la vivienda.
• Seguridad medioambiental del equipo.
• Adaptabilidad a las condiciones tecnológicas y climáticas rusas.
• Control sencillo y fiable, control remoto disponible.
• Disponibilidad de un sistema de autodiagnóstico a través de un grupo de sensores que monitorizan todos los sistemas y componentes de la unidad.

Los inconvenientes de las unidades son los siguientes

• Depende de la disponibilidad de electricidad, gas y agua.
• Alto nivel de ruido.
• Posibilidad de utilizar sólo componentes estándar.

En realidad, cada característica de las calderas Navien Deluxe es una característica de diseño específica que se puede compensar con un uso y un mantenimiento cuidadosos.

Dispositivo

El calentamiento del refrigerante y su circulación dentro del sistema están garantizados por la caldera Navien de gas de doble circuito.

El caudal de OM se calienta mediante un quemador de gas y un intercambiador de calor tubular primario antes de pasar por una válvula de tres vías de salida.

El refrigerante se introduce en el sistema después de mezclar un volumen específico de agua de retorno refrigerada para alcanzar la temperatura deseada.

El suministro de aire fresco, gestionado por el ventilador, controla el modo de combustión.

Un intercambiador de calor secundario (de placas) calienta el agua. Un sistema de sensores vigila el funcionamiento de cada aparato y avisa al cuadro de control cuando surgen problemas específicos.

Dónde se utiliza?

El uso previsto para las calderas de gas de doble circuito, como la Navien Deluxe, son las viviendas particulares.

Es más sencillo elegir el aparato adecuado cuando la potencia de la caldera está en consonancia con la zona servida.

No se aconseja utilizar la serie Navien Deluxe para la calefacción de edificios comerciales o públicos, ya que las capacidades precisas del equipo no se revelan plenamente en estos entornos.

Si el tamaño de la vivienda permite la instalación de un equipo de potencia comparable, éste se instala con frecuencia en la vivienda.

Esta completa guía le guiará paso a paso por el proceso de instalación si está pensando en hacerlo usted mismo para una caldera mural de gas de doble circuito Navien Deluxe. Le guiaremos en cada paso del proceso, desde la configuración inicial hasta los más pequeños detalles de funcionamiento, para que pueda sacar el máximo partido a su nueva caldera. Con el fin de ayudarle a tomar una decisión informada, también vamos a incluir opiniones de propietarios genuinos que pintan una imagen clara de cómo estos sistemas funcionan en las operaciones del día a día.

Qué incluye el paquete

Junto con las calderas Navien hay

• Intercambiadores de calor primario y secundario.
• Vaso de expansión de 8 l.
• Calentador de gas de tipo cerrado o abierto.
• Válvula de tres vías con motor eléctrico.
• Ventilador para turboalimentación.
• Bomba de circulación.
• Sistema de sensores conectado al cuadro de control.
• Estabilizador de tensión incorporado.
• Panel de control remoto.
• Carcasa con tuberías de conexión externas.

Según el modelo y la serie, puede haber algunas unidades adicionales. Surgen nuevos elementos y los antiguos se vuelven más complejos como resultado del desarrollo y la mejora continuos del diseño.

Instrucciones de funcionamiento

Las calderas Navien funcionan de forma autónoma, sin intervención humana.

La única responsabilidad del propietario es ajustar la temperatura OV a un nivel confortable. Es esencial asegurarse de que las botellas se sustituyen a tiempo si se utiliza gas licuado como combustible.

Una de las características de los equipos Navien que resulta cómoda para los usuarios y les libera de la preocupación por el estado de la unidad es la posibilidad de funcionamiento a largo plazo sin revisiones de servicio especializadas.

Cuando surge un problema, el código de error asociado se muestra en la pantalla, y un manómetro indica la presión del agua, lo que permite identificar las fugas del sistema a tiempo.

La mayoría de los componentes de la caldera, como el intercambiador de calor, la bomba y la válvula de tres vías, durarán más si el propietario instala o compra un filtro especial o un descalcificador de agua. La instalación de un descalcificador es necesaria si su propio pozo suministra el agua.

Puesta en marcha del aparato por cuenta propia

En primer lugar, selecciona el modo de depuración de la caldera. A continuación, hay que ajustar los límites mínimo y máximo de presión de gas.

Desenroscando el enchufe, debe permitirse que la bomba de circulación purgue el aire. Se realiza tras la acumulación de presión provocada por la circulación del agente calefactor.

Los interruptores DIP sirven para configurar el funcionamiento de la caldera.

• Puede activar la extracción automática de aire mediante el interruptor DIP No. 1, que iniciará la circulación durante 2 horas y eliminará gradualmente el aire de forma automática.
• Encendido del interruptor No. 2 Conecta el sistema a la máxima potencia, en la que se puede ajustar la presión de gas máxima.
• Cuando el interruptor No. 3 se enciende, la caldera pasa al modo de funcionamiento forzado a mínima potencia, en el que se ajusta la presión mínima de gas.

La alimentación eléctrica debe estar desconectada durante todo el proceso de conmutación.

Es mejor dejar la configuración de la caldera en manos de los expertos del centro de servicio técnico. Si no hay acuerdo de garantía y el trabajo es urgente, puede realizarlo usted mismo.

Averías básicas y sus soluciones

Cuando se produce una avería, aparece un código numérico en la pantalla. Cada uno de ellos está asociado a un error concreto, es decir, a una señal de un sensor determinado sobre el fallo del nodo correspondiente.

Examinémoslos con más detalle:

• E 01. Superación de la temperatura de calefacción. Indica un fallo de la bomba de circulación o un filtro de refrigerante obstruido.
• E 02. Error de circulación de humos. Posibilidad de fugas de refrigerante.
• E 03. El gas no arde. Compruebe si la válvula de suministro de gas está abierta.
• E 04. Llama parásita. El sensor puede echar chispas y percibirlo como un fuego abierto.
• E 05, E06. Cortocircuito del sensor de temperatura de los gases de escape. Se produce por la aparición de condensación en la placa con el sensor.
• E 07. Fallo del sensor de temperatura de ACS. Compruebe el contacto del sensor.
• E 08. Cortocircuito del sensor de calefacción de ACS. Sustitución del sensor.
• E 09. Fallo del ventilador. Sustituir el ventilador.
• E 10. Problemas con el sistema de evacuación de humos. Posible obstrucción de la chimenea o formación de hielo en el canal de salida.

Existe la posibilidad de que necesite códigos adicionales, así que asegúrese de leer detenidamente el manual del usuario.

Aspecto	Detalles
Modelo	Caldera mural de gas Navien Deluxe de doble circuito
Pasos de la instalación	1. Elija la ubicación. 2. Montar la caldera en la pared. 3. Conectar los conductos de agua y gas. 4. Instale el sistema de humos y de ventilación. 5. Establecer las conexiones eléctricas. 6. Pruebe el sistema.
Herramientas necesarias	Taladro, destornillador, llave de tubo, alicates, cortatubos, nivel y equipo de seguridad.
Consejos de instalación	Asegúrese de que haya una ventilación adecuada, siga las instrucciones del fabricante y compruebe que no haya fugas después de la instalación.
Opiniones de propietarios	Los propietarios suelen elogiar su eficacia y tamaño compacto, pero señalan que la instalación puede resultar compleja sin ayuda profesional.
Mantenimiento	Compruebe periódicamente si hay fugas, limpie los filtros y asegúrese de que el sistema funciona correctamente.

Si se hace correctamente, la instalación de una caldera de gas Navien Deluxe puede ser un proyecto gratificante. Puede garantizar el funcionamiento seguro y eficaz de su modelo mural de doble circuito siguiendo los procedimientos recomendados y tomando las medidas de seguridad adecuadas. Para obtener el mejor rendimiento, es esencial seguir las normas de construcción locales y las instrucciones del fabricante.

Cuando se preparan adecuadamente, muchos propietarios de viviendas que han completado la instalación por sí mismos consideran que es una tarea manejable. Los comentarios destacan con frecuencia lo importante que es disponer de instrucciones claras y lo satisfactorio que resulta terminar una tarea sin ayuda de un profesional. Sin embargo, si no está seguro de alguna parte del procedimiento de instalación, siempre es aconsejable obtener ayuda profesional.

En última instancia, una instalación bien ejecutada ofrece confort a largo plazo y ahorro de costes, además de mejorar la capacidad de calefacción y agua caliente de su hogar. Los mejores resultados se obtienen si se toma el tiempo necesario para comprender el procedimiento y hacer planes por adelantado, al igual que con cualquier mejora importante en el hogar. La caldera de gas Navien Deluxe puede ser un complemento fantástico para su casa si está preparado para el reto.
