Sutilezas de la construcción de una cimentación de franja no enterrada

Cualquier estructura debe tener una cimentación sólida, y la cimentación en franjas no enterradas ofrece una opción viable para una serie de proyectos de construcción. Este tipo de cimentación es adecuado para lugares con suelos estables, ya que se asienta directamente sobre la superficie, a diferencia de las cimentaciones tradicionales, que requieren excavaciones profundas.

La sencillez de instalación es una de las principales ventajas de una cimentación de franjas no enterrada. Se puede evitar la excavación a gran escala, lo que ahorrará mucho tiempo y dinero en la construcción. Mediante la colocación de bandas de hormigón o mampostería directamente sobre una superficie nivelada, este método distribuye uniformemente el peso del edificio sobre el terreno.

A la hora de diseñar una cimentación no enterrada, es fundamental conocer la composición del suelo. La anchura y profundidad de las franjas de cimentación vienen determinadas por la estabilidad y capacidad portante del suelo. Una evaluación exhaustiva garantiza que la cimentación pueda sostener el edificio a lo largo del tiempo y evita asentamientos o daños estructurales.

Es esencial prestar mucha atención a los detalles al construir este tipo de cimentación. Para que cada franja soporte las cargas y presiones esperadas del edificio superior, se requiere un diseño cuidadoso. La adición de materiales de refuerzo, como barras de acero o malla, puede mejorar la resistencia y la durabilidad; esto depende de los códigos de construcción locales y de las especificaciones de ingeniería.

Consideraciones clave	Consejos para la construcción
1. Preparación del suelo	Asegúrese de que el suelo está compactado y nivelado.
2. Profundidad de la cimentación	Asegurar la profundidad por debajo de la línea de congelación para la estabilidad.
3. Refuerzo	Utiliza varillas de acero para aumentar la resistencia.
4. Impermeabilización	Aplique una membrana impermeable para evitar la entrada de humedad.
5. Calidad del hormigón	Utilice hormigón de alta calidad para una mayor durabilidad.

Peculiaridades

Las cimentaciones no enterradas, también conocidas como NZLF, son bandas de hormigón armado que se colocan debajo de todos los elementos portantes del edificio.

Desempeñan tres tareas principales: soportar el peso, proteger contra la deformación inducida por el levantamiento del suelo y mantener el agua fuera de las paredes.

Cita! Estos cimientos son únicos, ya que se encuentran en la superficie de la tierra o, en circunstancias severas, a 10 cm por debajo del nivel del mar.

Ventajas e inconvenientes

Los cimientos de franja no enterrados presentan varias ventajas importantes.

• precio rentable – el coste de las NZLF es aproximadamente la mitad que el de las cimentaciones enterradas;
• tecnología sencilla, permiten que incluso un no profesional realice el trabajo;
• ausencia necesidad de utilizar equipos de elevación;
• poco trabajo de excavación, gracias a la cual se simplifica la instalación del encofrado;
• alta velocidad de instalación, permite empezar a utilizar el edificio rápidamente.

Además, las cimentaciones no enterradas presentan una serie de inconvenientes. La capacidad de soportar sólo una carga modesta es una de ellas. Por lo tanto, una casa construida sobre estos cimientos debe ser modesta y ligera, idealmente de madera.

este tipo de cimentación no puede instalarse en cualquier tipo de suelo, especialmente en suelos sueltos y húmedos. El material de los cimientos puede deformarse debido a las heladas, lo que reduce la estabilidad del edificio.

Aplicación de la base

La construcción de edificios residenciales de uno y dos pisos, así como de edificios anexos, entra dentro del ámbito de aplicación de la NZLF. Para los edificios de troncos o madera, la baja capacidad de carga de la base la convierte en una buena elección. También se puede construir un armazón sobre estos cimientos.

Crucial! En suelos arenosos, arcillosos y franco-arenosos, se utilizan cimientos. Como último recurso, en suelos propensos al levantamiento y saturados de agua, puede instalarse una cimentación poco profunda si el edificio no es demasiado pesado.

Dispositivo y características

Una base no enterrada puede ensamblarse a partir de componentes separados, monolíticos, prefabricados o una combinación de éstos.

El tipo puede elegirse de acuerdo con SNiP 2.02.01-83 en función de la categoría del suelo.

Normalmente se prefiere una base monolítica reforzada con armadura.

La longitud de la cinta, la sección transversal y la rasante del hormigón son los tres parámetros principales de la cimentación no enterrada. No se debe hacer ningún elemento estructural de más de 7 metros porque puede deformarse y reventar por retracción desigual. La cinta mide entre 50 y 100 centímetros tanto de alto como de ancho.

Tome nota! M200 es el grado de hormigón que funciona bien en la mayoría de las circunstancias. Debajo de la cinta hay un colchón de arena de 30-60 cm de espesor.

Para su artículo sobre las "Sutilezas de la construcción de una cimentación de franja no enterrada" la siguiente es su tesis principal: En la construcción de una cimentación no enterrada en franjas deben tenerse en cuenta factores importantes para garantizar la estabilidad y la longevidad sin necesidad de realizar excavaciones importantes. Con sus útiles ventajas en términos de coste y tiempo de construcción, este tipo de cimentación es perfecto para una gran variedad de proyectos de construcción. Comprender los principios fundamentales de diseño, el refuerzo necesario y las sutilezas de la preparación del terreno es esencial para establecer una cimentación sólida que soporte eficazmente los edificios. Este artículo hace hincapié tanto en la practicidad como en la integridad estructural, ya que examina los métodos clave y las mejores prácticas para ayudar a los constructores a implantar con éxito cimentaciones en franjas no enterradas. ¿Cumple sus criterios de búsqueda??

Capacidad portante del suelo

La capacidad portante del suelo determina la anchura de todos los tipos de cimentación en franjas, incluidas las poco profundas, de conformidad con el Código de buenas prácticas SP 22.13330.2016.

El indicador toma los siguientes valores para distintos tipos de suelo:

• arenas gravosas densas – de 3.5 para suelo de densidad media a 4.5 para suelo denso;
• arenas con partículas de tamaño medio – a partir de 2.5 a 3.5;
• arenas finas: poco húmedas – de 2.de 5 a 3, húmedas – 2.0, saturadas de agua – de 1 a 1.5;
• margas secas – de 2 a 3
• franco arenoso: seco – 2.5-3, húmedo – de 2 a 2.5;
• arcillas duras – de 3 a 4, plástico – de 1 a 2.5;
• guijarros, grava o piedra triturada – de 5 a 6.

Debe tenerse en cuenta! La resistencia calculada del suelo, expresada en kg/cm², se utiliza en los cálculos. La anchura de la franja debe aumentarse si el valor de la carga que resulta de la estructura colocada sobre una base de franja es superior a la capacidad portante del suelo en el emplazamiento.

Instalación: etapas y tecnologías utilizadas

La instalación de un zócalo de listones de poca profundidad requiere unos cuantos pasos, y no debería saltarse ninguno de ellos.

Los pasos principales en el proceso de instalación son los cálculos, la excavación, la construcción del encofrado, la creación del cojín de arena y grava, el refuerzo y el vertido. Los últimos pasos incluyen la instalación de la zona ciega, el drenaje y el aislamiento térmico e hidráulico.

Preparación de materiales y herramientas

Antes de instalar los cimientos, prepara las siguientes herramientas

• clavijas y cordel con los que se hacen las marcas;
• hormigonera para mezclar y verter el mortero
• palas para el movimiento de tierras;
• amoladora y taladro (destornillador);
• apisonadora neumática para compactar el cojín de arena y grava.

Los ingredientes para hacer una almohada y hormigón armado están incluidos en la lista de materiales NZLF. Esto es, ante todo, cemento, piedra triturada y arena. Para fortificar la base se necesitan tableros para el encofrado y armadura metálica.

Cálculo de los parámetros de base

La anchura mínima de la suela de la base de la cinta se determinó mediante la siguiente fórmula:

• 1.3 es el margen de seguridad,
• M – masa de la casa en kg,
• L – longitud total de toda la cinta en cm,
• R – resistencia del suelo.

El valor final de la característica se obtiene de SP 22.13330.2016. La anchura mínima de la cinta no debe ser inferior a 25 cm. Una anchura de 5 a 10 cm a partir de la pared es el valor ideal.

El cálculo de la cantidad de materiales necesarios para construir la base lleva muy poco tiempo. Se puede calcular el volumen de una cinta de hormigón armado multiplicando su longitud por su sección transversal. Para determinar la masa del hormigón se utilizan calculadoras en línea.

La arena y la piedra triturada son dos ejemplos de materiales para el lecho, y se pueden encontrar servicios similares para calcular su peso y volumen. El número de contornos de refuerzo, que suelen ser cuatro en NZLF, se multiplica por la longitud de la cinta para determinar la cantidad de refuerzo.

Marcado y excavación

Tal vez el primer paso del proyecto sea nivelar el terreno para preparar la construcción.

Sin embargo, suele ocurrir cuando la construcción se realiza sin la ayuda de especialistas. Seleccionar una zona relativamente nivelada es más sencillo que nivelarla manualmente.

En ocasiones, se excava en la obra una zanja ancha y poco profunda con el nivel cero en su fondo.

La colocación de marcadores en la zona elegida para la construcción es el siguiente paso. Para ello se utilizan cuerdas y estacas (normalmente hechas con restos de armadura). Una vez marcadas las curvas de nivel de acuerdo con el proyecto, se excava una zanja para el relleno de arena y grava.

Toma nota! Para evitar derrumbes, se colocan soportes en el interior del hueco previsto para la almohada. El peso de la estructura determina la profundidad de la zanja; para estructuras pequeñas, basta con 300 mm; sin embargo, puede ser necesaria una capa de 500-600 mm de grosor para un edificio relativamente pesado.

Drenaje

Para evacuar las aguas subterráneas elevadas de debajo de la estructura, puede ser necesario un drenaje. Antes de rellenar el cojín, se dispone en la misma zanja, se perforan agujeros con una separación de dos metros y se rellenan con piedra triturada. En el interior, se instalan tubos de polímero y se cubren con geotextiles.

Hay drenaje bajo la cimentación y en la zona ciega, con una pendiente de 5-10 grados. Para hormigonar la base, se excava una segunda zanja hasta la ubicación de la instalación de drenaje, se colocan geotextiles y se aplica piedra triturada a toda la superficie. A continuación, coloque una tubería para recoger y evacuar el agua.

Cojín de arena y grava

Debajo de cada muro de carga hay una zanja llena de materiales a granel.

Para los cimientos NZLF, se utiliza una combinación de arena y grava, ocasionalmente complementada con arcilla expandida o escoria, a diferencia de la aplicación separada de estos materiales, que es el caso de otros tipos de cimientos.

El cojín está ahí para evitar que el hormigón entre en contacto con el suelo y para proteger la base del asentamiento.

Como resultado, se compacta cuidadosamente utilizando un pisón en dos o tres capas de veinte a veinticinco centímetros de espesor cada una. Riegue la mezcla de arena y grava para aumentar su densidad antes de compactarla.

Encofrado

Construir un marco para verter la mezcla de hormigón se denomina trabajo de encofrado. La altura del encofrado debe estar unos centímetros por encima del listón de cimentación. Dado que las esquinas de la estructura soportarán el mayor peso cuando el edificio esté en uso, se les presta especial atención.

Toma nota! El encofrado permanecerá inmóvil durante todo el proceso de vertido con la ayuda de separadores de madera enterrados en el suelo y fijados con estacas. La fiabilidad del proceso de fijación de los paneles de encofrado determina la calidad de la mezcla de cimentación que se obtiene después de verter y endurecer la mezcla.

Refuerzo

En el interior del encofrado se utilizan varios tipos de varillas para crear un marco de refuerzo:

• transversal – diámetro 6-8 mm;
• longitudinal – diámetro 10-12 mm;
• vertical – diámetro 8-10 mm;
• alambre de punto blando.

A la armadura se conecta un marco compartido. Para este tipo de estructuras, no se recomienda la soldadura debido al espacio limitado y a la aparición de tensiones adicionales que podrían demoler el armazón. cada lado de la armadura debe tener hormigón de al menos 50 mm de espesor para evitar la corrosión.

Puede encontrar las directrices para determinar el diámetro del refuerzo aquí, junto con una guía completa sobre cómo reforzar manualmente una cimentación de tiras.

Relleno

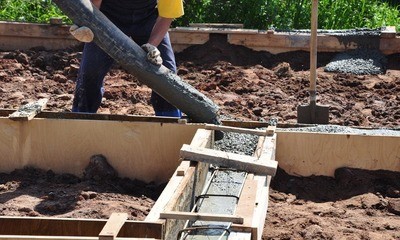

Para el relleno se utiliza hormigón con una resistencia mínima de M150, aunque es mejor utilizar al menos la marca M200.

Tiene la opción de preparar usted mismo la solución o encargar su producción y entrega en el lugar de instalación. La proporción se selecciona de acuerdo con las instrucciones del envase.

Es conveniente utilizar un vibrador sumergible de construcción para lograr un contacto uniforme entre el hormigón y la armadura al verter NZLF. El encofrado debe completarse de una sola vez.

Cita! Las marcas hechas en los tableros de encofrado deben alinearse con el nivel superior de la cimentación resultante.

Impermeabilización y aislamiento

Un aparato de impermeabilización ayuda a mantener seca la almohada.

Opciones sugeridas:

1. tratamiento de la cinta con masilla epoxi,
2. pegado por todos los lados con materiales en rollo (como TechnoNIKOL o Bikrost)
3. añadir una sustancia especial al hormigón – una imprimación.

Es necesario aislar los cimientos, ya que están situados por encima del nivel del suelo, o al menos la mayor parte de ellos. La mejor opción es revestir la estructura desde el exterior con planchas de espuma de poliestireno extruido o penoplex.

Zona ciega

La función principal de la zona ciega es proteger los cimientos del levantamiento del terreno y de los daños causados por las precipitaciones. La anchura se elige en función del tamaño de la cornisa. Las dimensiones ideales para una pequeña residencia privada son 70 cm desde la base y una pendiente de 8 cm.

Se retira tierra de la zona de la base por debajo del 0.3 m de profundidad de colocación para instalar una zona ciega. Después de construir el encofrado, se coloca un 0.Se vierte una capa de arena y piedra triturada de 1 m de espesor. Hacen falta aislamiento térmico, impermeabilización y compactación. Tras instalar una malla de refuerzo, se vierte cemento en la zona ciega.

Errores básicos y recomendaciones para los constructores

Durante la construcción de los cimientos, es posible que te encuentres con los siguientes errores típicos:

• compactación de mala calidad de la almohada, debido a lo cual se produce el asentamiento del edificio;
• hormigón de baja calidad o insuficientemente resistente;
• intentos de ahorrar en calefacción o impermeabilización.

Tenga en cuenta! El cojín de cemento y arena requiere especial atención durante la instalación. Si esta capa se descuida o se aplica de forma inadecuada, los cimientos pueden derrumbarse fácilmente. Tome una tabla de 40-50 mm de grosor para el encofrado y utilice alambre de tricotar para atar el marco.

Vídeo útil

Vea el vídeo para obtener más detalles sobre las sutilezas de una cimentación en franjas no enterrada:

Por supuesto! Este es un breve resumen de su artículo sobre los entresijos de la construcción de una cimentación de franjas no enterrada:

A la hora de construir una cimentación de franjas no enterrada, deben tenerse en cuenta varios factores importantes para garantizar la estabilidad y longevidad de la estructura. Mediante una cuidadosa selección del tipo de cimentación, los constructores pueden minimizar futuros problemas y mejorar la integridad estructural en función de los requisitos del edificio y del estado del suelo.

Es esencial preparar adecuadamente el terreno, lo que incluye eliminar cualquier tipo de vegetación y asegurarse de que la superficie esté nivelada. Este primer paso evita posibles complicaciones durante y después de la instalación de los cimientos y sienta las bases para un proceso de construcción estable.

Prestar atención a los detalles al colocar la armadura y verter el hormigón es crucial durante la construcción. La resistencia de la cimentación se ve reforzada por el tiempo de curado adecuado y las consideraciones meteorológicas, que garantizan que podrá sostener el peso de la estructura a lo largo del tiempo.

Por último, se aconseja inspeccionar y mantener periódicamente los cimientos para detectar cualquier indicio de asentamiento o daño. Actuando con rapidez se pueden evitar problemas más graves y mantener la integridad del edificio durante muchos años.

Esta conclusión resume de forma clara y accesible los puntos clave de la construcción de una cimentación de franja no enterrada.
