Tipos, diagramas y comparación de sistemas de calentamiento de agua en casa

Para obtener eficiencia y confort, es esencial seleccionar el sistema de calentamiento de agua ideal para su casa. Existen numerosos tipos de sistemas, cada uno con ventajas y factores únicos a tener en cuenta. Tomar una decisión informada que se ajuste a sus necesidades y presupuesto puede ser más fácil si conoce estas opciones.

El acumulador de agua convencional es un tipo de sistema de calentamiento de agua muy popular. Antes de utilizarla, este sistema calienta el agua y la conserva en un depósito aislado. Es sencillo, fiable y apropiado para una amplia gama de hogares. Sin embargo, debido a la pérdida de calor en espera, pueden no ser tan eficientes energéticamente como las tecnologías más recientes.

Los calentadores de agua a demanda, a veces denominados calentadores de agua sin depósito, son cada vez más populares por su capacidad para ahorrar espacio y consumir menos energía. Al calentar el agua sólo cuando se necesita, estas unidades evitan la pérdida de calor por espera. Son perfectos para hogares con gran demanda o espacio limitado porque son pequeños y tienen un suministro continuo de agua caliente.

En lugar de producir calor directamente, los calentadores de agua con bomba de calor trasladan el calor del suelo o del aire al depósito de agua. En comparación con los calentadores de agua eléctricos convencionales, pueden ahorrar drásticamente costes energéticos gracias a su alta eficiencia, sobre todo en climas moderados. Sin embargo, pueden no ser apropiados en zonas con poco calor ambiental o en climas más fríos.

Los sistemas solares de calentamiento de agua utilizan colectores solares situados en el tejado para calentar el agua con la energía del sol. A largo plazo, pueden suponer un importante ahorro en la factura de la luz y son respetuosos con el medio ambiente. No obstante, la cantidad de luz solar y el clima local influyen en su eficacia.

Al comparar estos sistemas, debe tener en cuenta aspectos como el coste inicial, el mantenimiento continuo, la eficiencia energética y las necesidades específicas de su hogar. Antes de hacer una elección, cada sistema debe tener sus propias especificaciones de instalación y factores operativos cuidadosamente considerados.

En este artículo se explica detalladamente cada tipo de sistema de calentamiento de agua y se presentan esquemas que muestran su funcionamiento. Puede elegir el sistema de calentamiento de agua más eficaz, económico y cómodo para su casa sopesando las ventajas y desventajas de cada opción.

Calefacción con circulación natural

Los sistemas de circulación natural, también conocidos como sistemas de flujo por gravedad, se utilizan desde hace mucho tiempo. El propio nombre deja claro que funcionan de acuerdo con las leyes físicas naturales en lugar de requerir la ayuda de equipos especializados como bombas.

Es un hecho bien conocido de las clases de física en la escuela que los líquidos o gases calentados siempre ascienden. Ésa es exactamente la idea de este tipo de calefacción. El agua comienza a ascender por las tuberías a medida que se calienta en la caldera. Comienza a descender de nuevo a la caldera tras alcanzar el dispositivo de calefacción más alejado, donde se recalienta y vuelve a circular hacia arriba. La sección de retorno del agua debe estar inclinada cuando se instala un sistema de autocirculación. Además, debe instalarse un depósito de expansión en el suministro de refrigerante, el punto más alto del sistema, para que sirva de amortiguador y tenga en cuenta el aumento del volumen de líquido.

Ventajas de la calefacción por gravedad

Los sistemas domésticos de calentamiento de agua por gravedad existen desde hace tiempo y han demostrado su eficacia debido a sus numerosas ventajas, como se ha mencionado anteriormente.

-Precio. Al fin y al cabo, no es necesario instalar ningún equipo adicional para utilizar este sistema.

-Fáciles de instalar y mantener (incluso puedes construir un sistema de calefacción para tu propia casa).

– Funcionamiento sin electricidad. El líquido circulará por el sistema hasta que la temperatura de la caldera descienda por debajo de los cincuenta grados durante un tiempo.

-Otra ventaja de no tener bomba: funcionamiento casi silencioso.

Desventajas de la calefacción por gravedad

A pesar de todas las ventajas mencionadas, los sistemas de calefacción por autocirculación tienen una serie de inconvenientes que hacen que su uso para calentar una vivienda en la era moderna sea inadecuado.

-La imposibilidad de utilizar este tipo de sistema en espacios grandes. La circulación del agua será un reto, incluso para una vivienda particular de dos plantas.

-Variaciones de temperatura en los aparatos de calefacción. La habitación estará más fría cuanto más lejos esté de la caldera. Además, hay casos en los que la diferencia es considerable: hasta cinco grados.

-Dificultad para controlar el calor. En primer lugar, no podrás bajar la potencia de calefacción de la casa por debajo de este umbral porque el sistema no se activará hasta que la caldera alcance una temperatura de 50 grados. En segundo lugar, seguirá habiendo un error de temperatura de 3 a 5 grados incluso con reguladores de calor instalados, lo cual es una diferencia considerable.

Con el tiempo, estos programas van perdiendo relevancia, y otros más modernos y obligatorios ocupan su lugar cada año. Si quiere que las cosas sean más fáciles, le aconsejamos que utilice un sistema de calefacción por agua con circulación natural.

En este post, examinamos varios sistemas populares de calentamiento de agua para viviendas, ofreciendo esquemas concisos y contrastando sus características más destacadas. Explicamos las funciones y ventajas de los distintos calentadores, desde los convencionales con depósito hasta los modernos sistemas sin depósito y las bombas de calor de bajo consumo. Tanto si desea instalar, actualizar o ahorrar energía, esta guía intenta ayudarle a tomar decisiones específicas para las necesidades de su hogar.

Calefacción con circulación forzada

Así pues, es evidente que los sistemas con circulación de líquido inherente presentan varios inconvenientes dignos de mención. Los sistemas con circulación forzada, que emplean equipos adicionales para mejorar el flujo de refrigerante en el sistema, son una alternativa a ellos. concretamente la bomba de circulación.

Sí, este tipo de calentamiento de agua en casa es más complejo y caro, pero tiene muchas ventajas:

Capacidad para calentar un espacio considerable. Las viviendas grandes no son aptas para la circulación natural, como hemos dicho anteriormente. Un sistema de circulación forzada es su única opción si usted es el único propietario de la misma.

La complejidad del sistema. La instalación de una bomba le permite ser independiente de indicadores como la presión. En consecuencia, en un sistema forzado no existe el impedimento que existía en un sistema por gravedad. Por ejemplo, si el diseño de su casa lo requiere, ahora puede añadir más codos a las tuberías.

– Utilización de tuberías diminutas. De hecho, el aspecto ordenado del sistema de calefacción no es el signo final que hay que tener en cuenta.

– Se depende menos de la presencia de aire en el sistema para mantener la calidad de la calefacción. El movimiento del refrigerante a través de las tuberías sería considerablemente más difícil si se produjera la autocirculación y entrara aire en el sistema. Esta cuestión se resuelve con un sistema forzado, pero en caso de que se instalen tuberías metálicas, deben utilizarse depósitos de expansión específicos equipados con purgadores de aire y fusibles para evitar la corrosión del sistema.

-Posibilidad de utilizar tuberías de plástico más ligeras y resistentes.

-Posibilidad de instalar tuberías ocultas. Las tuberías pueden ocultarse discretamente en paredes y soleras sin ningún problema.

Tipos de sistemas de calentamiento de agua

Examinemos ahora sus opciones para la instalación de calefacción por agua. Al igual que en el método de circulación, tenemos una opción más sencilla y menos técnica que otra más cara y complicada.

Sistemas de calefacción monotubo

El primer tipo de sistema de calentamiento de agua para una vivienda, el más sencillo y asequible, es un sistema monotubo en el que el líquido circula por cada tubería, radiador y otro dispositivo de calefacción de la cadena antes de volver a la caldera a través de la tubería de retorno. Una vez más, esta opción funciona mejor en un espacio más pequeño.

Uno de los inconvenientes de estos sistemas es que es imposible equilibrarlos correctamente. El último aparato siempre está caliente, y el primero siempre está caliente.

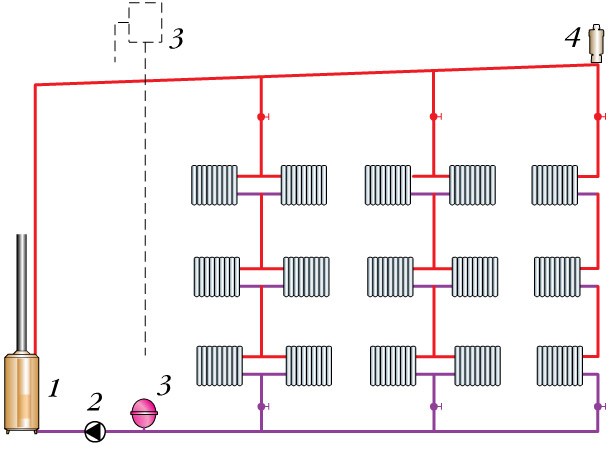

Sistemas de calefacción bitubo

Es preferible elegir un sistema más sofisticado de dos tubos para habitaciones más grandes. En este caso se utilizarán las conexiones inferiores de los radiadores. Sin embargo, si se añade una bomba de circulación, este tipo de instalación de calefacción será absolutamente impecable. De lo contrario, calentar habitaciones distantes será todo un reto.

Además, se pueden instalar derivaciones especiales en cada batería y reguladores de suministro de líquido a un radiador independiente para reducir la velocidad de enfriamiento del líquido en el sistema.

La instalación de una sola tubería hasta el radiador más alejado, desde el que se realiza una derivación a los dispositivos de calefacción intermedios, es lo que distingue a un sistema de calefacción por agua de dos tuberías de otro. En consecuencia, tras atravesar todo el sistema de calefacción, el refrigerante vuelve a la caldera a través de una tubería de retorno específica, lo que facilita la distribución uniforme de la transferencia de calor por todo el espacio.

Por supuesto, el mayor inconveniente de este tipo de calefacción es lo cara y difícil que es de instalar, pero el confort que proporciona compensa estos inconvenientes.

Sistema de calefacción radiante

El método perimetral se ejemplifica con los dos tipos de tendido de tuberías de calefacción que se comentaron anteriormente. Sin embargo, la radiación es una alternativa. Cada radiador de esta instalación tiene un suministro separado de tuberías: una para la entrada del líquido refrigerante en el aparato de calefacción y otra para su retorno. Puede utilizar este sistema para establecer una temperatura agradable en todas las habitaciones de su casa. Además, basta con apagar la calefacción de la zona designada sólo en caso de avería de uno de los radiadores o tuberías.

La instalación de un sistema radial requiere muchas tuberías, por lo que todas las comunicaciones se montan directamente en las paredes o el suelo, lo que resulta ventajoso para el interior de la vivienda.

Es mejor utilizar la circulación por bomba del refrigerante cuando se instala de forma radial.

Calefacción por suelo radiante

Los suelos calentados por agua son la mejor opción para calentar uniformemente todo el espacio. Este sistema puede utilizarse de forma independiente o junto con otros aparatos de calefacción. Por ejemplo, cuando se ponen suelos radiantes en los baños, pasillos y habitaciones, y se instalan radiadores en las habitaciones. En otras palabras, las habitaciones con suelos de mármol o baldosas se beneficiarán enormemente de un suelo caliente.

Cuando el refrigerante se ve obligado a circular, el "suelo caliente" sistema puede utilizarse.

A continuación se indican algunas ventajas de la calefacción por agua combinada con la calefacción por suelo radiante:

• Calentamiento uniforme de la habitación. Una solera que libera calor por radiación lo libera a partes iguales en cada cuadrado de la habitación.
• Distribución racional del calor. El calor se desplaza de abajo hacia arriba.
• Confort y microclima.
• Ausencia de dispositivos de calefacción en las paredes en la mayoría de los casos

Tuberías de calefacción

También debemos pensar en los diferentes tipos de tuberías que se utilizan para calentar las viviendas particulares. Sin duda, cada material tiene ventajas e inconvenientes. Juntos podemos determinar cuál es la mejor opción.

Calefacción con tuberías metálicas

Las tuberías de cobre y acero son ejemplos de tuberías metálicas.

La principal ventaja de utilizar acero para el cableado de una casa es lo barato que resulta instalar calefacción por agua. Este metal funciona bien para calentar tanto agua como vapor debido a su versatilidad. soportan presiones intensas. El principal inconveniente de las tuberías de acero es su rápida corrosión. Las tuberías oxidadas no son la mejor decoración interior, por lo que no influyen tanto en la calidad de la calefacción como en la estética de la casa.

Otras ventajas de las tuberías de cobre son su excepcional durabilidad, su capacidad para mantener la temperatura y su resistencia a la corrosión. La superficie interior lisa de las tuberías de cobre garantiza una alta velocidad de movimiento del fluido a través del sistema de calefacción, lo que supone otra ventaja. El principal inconveniente del cobre es su elevado coste.

Es importante recordar que las tuberías de cobre y acero no pueden instalarse en paredes o suelos y sólo son adecuadas para sistemas de calefacción abiertos. Así pues, como vemos, su versatilidad tiene un límite.

Calentar una casa con tuberías de polipropileno

La principal ventaja de las tuberías de polipropileno es su resistencia a los elementos ambientales externos, como el óxido, la descomposición, la proliferación de bacterias y la exposición a productos químicos.

Además, la ligereza de este material es una de sus principales ventajas. Además, estas tuberías pueden utilizarse tanto en la pared interior como en el soporte y son más fáciles de instalar.

Como el polipropileno tiene un bajo coeficiente de fricción y el refrigerante fluye por el sistema de calefacción con facilidad, reduce la cantidad de combustible (gas o electricidad) necesario para calentar la caldera. Sin embargo, la diferencia es insignificante.

Además, los tubos de polipropileno son muy adaptables, presentan múltiples uniones y modificaciones, y pueden combinarse con una amplia gama de componentes diferentes para permitir la instalación de intrincados sistemas de calefacción.

Por último, cuando todas las tuberías están ocultas en las paredes o el suelo, la calefacción con tuberías de polipropileno puede realizarse tanto en sistemas abiertos como cerrados.

Estas tuberías tienen inconvenientes a pesar de todas sus ventajas evidentes. En primer lugar, a pesar de tener un buen nivel de resistencia a las influencias químicas, estos tubos se ven fácilmente afectados por las fuerzas mecánicas (se pueden cortar con un cuchillo de cocina normal). En segundo lugar, no todos los sistemas de calefacción pueden utilizarse con polipropileno. Son excelentes para el calentamiento de agua en el que estamos pensando, pero no pueden utilizarse en absoluto con un generador de vapor. Además, el uso de polipropileno para calentar el agua requiere muchas juntas, lo que afecta en gran medida a la fiabilidad del sistema.

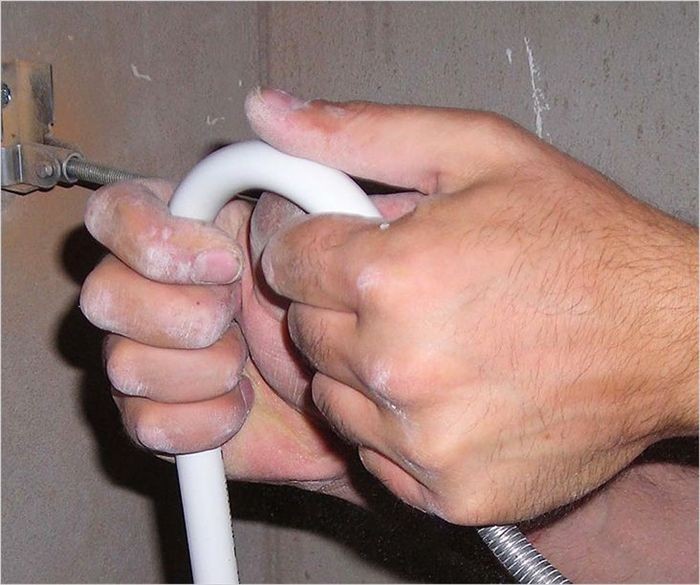

Calentamiento con tuberías de metal-plástico

Las ventajas de los tubos de metal-plástico son similares a las de sus equivalentes de polipropileno cuando hablamos de sus beneficios. Sin embargo, es importante señalar por separado que tienen una mayor tolerancia a la temperatura. Además, y esto es lo que los diferencia de la competencia, el metal-plástico se dobla impecablemente. Tampoco hay que preocuparse por si se rompe. Además, esta característica hace que este tipo de tubería sea la mejor opción para un "suelo caliente" sistema.

Un inconveniente es que cuesta más que los productos equivalentes fabricados con polipropileno.

Calefacción con zócalo de agua

Para terminar, nos gustaría compartir con ustedes la "última palabra" sobre sistemas de calentamiento de agua. La calefacción por zócalo es una opción viable si desea que el calor de su casa sea completamente invisible.

Un elemento calefactor formado por tubos especiales se aloja dentro de una carcasa que se asemeja a un zócalo estándar en este tipo de dispositivo de calefacción. Calientan primero, seguido por el cuerpo y la distribución del calor a lo largo de las paredes.

Este tipo de calefacción es perfecto para nuestra región, donde la humedad del aire provoca con frecuencia la aparición de moho en las paredes. Además, como ya se ha dicho, los radiadores y las tuberías no dañan el interior.

Sin embargo, este sistema también presenta algunas deficiencias:

• no puede utilizarse en paredes a lo largo de las cuales se instalan muebles
• Para habitaciones grandes, será necesaria la instalación de 2-3 edificios, ya que la longitud máxima del circuito de calefacción es de 15 metros.

Tipos de sistemas de calentamiento de agua	Diagramas y comparación
1. Calentadores de agua convencionales	Utiliza un gran depósito aislado para almacenar agua caliente; montaje sencillo.
2. Calentadores de agua sin depósito (a demanda)	Calienta el agua directamente sin tanque de almacenamiento; eficiente para espacios pequeños.
3. Calentadores de agua con bomba de calor	Transfiere el calor del aire o del suelo al agua; eficiente energéticamente pero requiere espacio.
4. Sistemas solares de calentamiento de agua	Utilizan paneles solares para calentar el agua; son ecológicos, pero los costes iniciales pueden ser elevados.
5. Calentadores de agua indirectos	Se conecta a una caldera para calefacción; garantiza un suministro constante de agua caliente.
6. Calentadores de agua de punto de uso	Unidades pequeñas para zonas específicas; reducen el desperdicio de agua y el consumo de energía.

A la hora de elegir el mejor sistema de calentamiento de agua para su casa, debe tener en cuenta una serie de factores, como el coste, la eficiencia y sus necesidades específicas de calefacción. Hay varias ventajas e inconvenientes asociados a cada tipo de sistema, incluidos los calentadores de agua con bomba de calor, sin depósito y con depósito convencional.

Con un calentador de agua convencional, el agua caliente se mantiene en un depósito de gran tamaño para su uso instantáneo. Es una solución fiable y eficaz para hogares que necesitan agua caliente con regularidad. Sin embargo, si se compara con tecnologías más recientes, puede resultar menos eficiente desde el punto de vista energético.

Por el contrario, los calentadores de agua sin depósito proporcionan agua caliente de forma instantánea y continua, calentando el agua sólo cuando es necesario. Dado que sólo calientan el agua cuando es necesario, son más eficientes energéticamente y, con el tiempo, pueden reducir las facturas de los servicios públicos. Sin embargo, pueden costar más por adelantado.

Los calentadores de agua con bomba de calor no producen calor directamente, sino que lo transfieren mediante electricidad. Puede que no funcionen tan bien en climas más fríos sin fuentes de calefacción adicionales, pero pueden ser muy eficaces en climas moderados.

Tenga en cuenta aspectos como el coste de instalación, el mantenimiento y la disponibilidad de modelos energéticamente eficientes al comparar estos sistemas. También debe tener en cuenta el clima y los hábitos de consumo de agua caliente de su hogar, ya que determinarán cuál es el sistema mejor y más asequible para usted.

El sistema de calentamiento de agua ideal para su casa dependerá, en última instancia, de la relación entre los gastos iniciales y el ahorro de energía sostenido, teniendo en cuenta sus necesidades y circunstancias particulares. Si conoce las diferencias entre estos sistemas y evalúa sus prioridades, podrá tomar una decisión informada que maximice la eficiencia y el ahorro y garantice un agua caliente fiable.
