Las rejillas de ventilación son esenciales para preservar la integridad estructural y la solidez de los cimientos. Se trata de orificios hechos a propósito en las paredes de los cimientos, normalmente cerca de la superficie.
Son esenciales porque permiten que el aire fluya libremente por debajo de la estructura. Esta circulación ayuda a evitar la acumulación de humedad, que con el tiempo puede causar problemas como moho e incluso daños estructurales.
Los orificios de ventilación de una cimentación en franjas están dispuestos para favorecer la circulación del aire. Ayudan a controlar los niveles de humedad y reducen la posibilidad de que la humedad ponga en peligro la integridad de los cimientos al permitir que el aire fluya más libremente.
Durante el proceso de construcción, la construcción de respiraderos requiere una planificación y ejecución meticulosas de las aberturas de los muros de cimentación. Al equilibrar la presión del aire dentro y fuera de los cimientos, estas aberturas ayudan a mejorar la salud de la estructura.
| Ventilaciones en una cimentación en franjas | Por qué y cómo se hacen |
| Los respiraderos son aberturas o huecos | realizados en una cimentación de tiras |
| para permitir la circulación del aire | bajo el edificio |
| y evitan la acumulación de humedad | lo que puede causar daños. |
| Ayudan a secar el suelo | y regulando los niveles de humedad, |
| que es crucial para | mantener unos cimientos estables. |
Los respiraderos de los cimientos son aberturas importantes utilizadas en la construcción de edificios que controlan la presión y la humedad debajo de la casa. Están diseñados para dejar pasar el aire por debajo de los cimientos, evitando la acumulación de humedad y preservando la estabilidad. Las rejillas de ventilación reducen la posibilidad de daños estructurales causados por la humedad atrapada, así como la aparición de moho y hongos. Para permitir una circulación de aire adecuada, suelen colocarse estratégicamente alrededor del perímetro de los cimientos, a menudo cerca del nivel del suelo. Para controlar adecuadamente el flujo de aire, los respiraderos se crean perforando agujeros en las paredes de los cimientos y añadiendo tapas o rejillas. Al controlar la humedad y mantener la integridad estructural, los respiraderos bien colocados y mantenidos son esenciales para la longevidad y el bienestar de los cimientos de un edificio.
- Lo que es?
- Por qué son necesarias??
- A qué conducirá su ausencia??
- La liberación del radón
- Causas de la alta humedad en presencia de ventilación
- Normas de organización
- Cantidad
- Ubicación
- Forma y superficie de los orificios
- ¿En qué fase de la construcción se crean??
- ¿Es posible hacerlo con una LF ya hecha???
- Cómo tapar los agujeros?
- Cuándo no es necesario hacerlo y por qué?
- Vídeo sobre el tema del artículo
- Vídeo sobre el tema
- Ventilación en cimientos de listón, ventilación de suelos de madera.
- No cometa este error al construir! Rejillas de ventilación en los cimientos!
- QUÉ HACER EN LOS CIMIENTOS. CÓMO EVITAR QUE EL SUELO SE PUDRA
Lo que es?
Los respiraderos son orificios hechos para la ventilación. Se producen en la parte de la cinta que está elevada sobre el nivel del mar.
Los respiraderos proporcionan humedad y circulación de aire normales a la parte subterránea del edificio cuando se combina una cimentación en franjas con una planta baja o sótano.
Los respiraderos son necesarios para ventilar la zona entre el subsuelo y el nivel del suelo si la casa se construye sobre una franja excavada en una zanja.
Por qué son necesarias??
Es necesario que haya ventilación en el sótano del edificio. Para ventilar el sótano se puede utilizar el flujo de aire forzado a través de las paredes y techos de la casa. Sin embargo, esta opción no es del todo fiable, es muy compleja y cara.

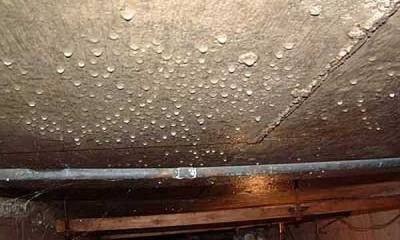

La humedad que se acumula en el sótano hará que vivir en él sea mucho menos confortable y afectará negativamente a sus cualidades técnicas si no se ventila.
Lo cierto es que la humedad elevada es una característica de los sótanos. A través de las paredes y los suelos, la humedad entra en el espacio subterráneo del edificio. Incluso si los materiales de construcción son totalmente resistentes a la humedad y cuentan con aislamiento adicional para protegerlos, el suelo que se ha saturado de humedad transfiere esa humedad a los materiales.
La humedad se acumulará y acabará subiendo al suelo y las paredes del edificio si no se utiliza ventilación para eliminarla. Como resultado, se infiltrará en las zonas habitadas y traerá moho y hongos, que son peligrosos para las personas y pueden deteriorar los revestimientos de las paredes y otros materiales de acabado.
El suelo de la casa se mantiene seco gracias a los sistemas de ventilación que permiten que el sótano respire y sea utilizable. Ayudan a la ventilación del sótano cuando se colocan correctamente. La ventilación forzada se añade al sistema de ventilación según sea necesario.
A qué conducirá su ausencia??
Si no se ventila el sótano, es muy probable que los residentes de un edificio con cimentación en franjas tengan los siguientes problemas:
- El sótano se convertirá en un lugar inadecuado para guardar cosas, alimentos, equipos – todo esto se humedecerá y adquirirá un olor desagradable.
- Las paredes y el suelo del sótano empiezan a derrumbarse.
- La humedad subirá al primer piso de la casa, y aparecerán humedades, olores desagradables, moho y hongos en los locales.
- Las paredes exteriores de la casa se saturarán de humedad, lo que afectará negativamente a las características técnicas del material de construcción de las paredes.
- Las manchas de humedad se "arrastrarán" por los acabados exteriores e interiores, arruinando así el diseño del edificio.
La liberación del radón
Las fugas de radón son un problema adicional con los zócalos sin ventilación. La descomposición del uranio, presente en la mayoría de los suelos, produce radón, un gas transparente.
Al ser radiactivo, el radón supone un grave riesgo para la salud. Cuando la tierra se libera al aire libre, se dispersa, se combina con el aire y, excepto en las zonas peligrosas para el radón cercanas a la producción de gas y petróleo, se vuelve esencialmente no peligrosa.
Dado que el radón se encuentra bajo los cimientos del edificio, no puede liberarse abiertamente ni combinarse con el aire. Como consecuencia, penetra en el edificio a través de las pequeñas fisuras de los cimientos. Se dirige al sótano lo antes posible. Aquí se requiere ventilación para "soplar" la sustancia.
Si no se hace así, el radón se filtra por los techos a las zonas habitadas, y respirar este gas de forma regular provoca una serie de enfermedades, la más grave de las cuales es el cáncer de pulmón.
Causas de la alta humedad en presencia de ventilación
Debe calcularlo con precisión para poder suministrar una ventilación adecuada al nivel subterráneo:
- cantidad,
- ubicación,
- tamaño,
- la forma del perfume.
Si no es así, no se puede estar seguro de que la acumulación de humedad será manejada por el sistema de ventanas de ventilación. El cálculo tiene en cuenta tanto el contenido de humedad del suelo como el diseño arquitectónico de la casa.
Si el sistema de ventilación del sótano no está bien instalado, la superficie total de los conductos de ventilación es insuficiente y el nivel de humedad es elevado.
Esto se notará especialmente en el calor del verano, cuando la relación temperatura-humedad está desequilibrada. El fresco sótano se inundará de aire caliente procedente de la calle, lo que provocará la formación de condensación en las paredes.
Si hay una estrecha relación entre las corrientes de tierra, la humedad también aumentará. Debe recurrirse a la ventilación forzada para aumentar la eficacia de las rejillas de ventilación si no son capaces de soportar la humedad.
Normas de organización
El cálculo de las ventilaciones durante la fase de diseño es la pauta fundamental para la organización de las ventilaciones. Para evitar perder tiempo y esfuerzo en un elemento arquitectónico que los constructores pueden considerar sin importancia, es crucial asegurarse de que todas las rejillas de ventilación se instalan en los lugares adecuados durante el proceso de construcción.
Cantidad
SNiP 01/31/2003 es la base para el cálculo del número de orificios de ventilación. Según el documento, deben instalarse respiraderos con una superficie total de al menos 1/400 del suelo del sótano en las paredes exteriores del sótano si no hay ya ventilación por extracción. Estas ventilaciones deben extenderse por encima de la superficie del suelo.
En este caso, el área del orificio de ventilación debe ser de al menos 0 mm.05 m2.
A la hora de calcular el número de orificios de ventilación conforme a las normas, hay que tener en cuenta el tamaño y la forma aprobados de los orificios. Se pueden crear orificios redondos, rectangulares o cuadrados.
En los sótanos de ladrillo se suelen hacer agujeros rectangulares. Es más práctico disponer los respiraderos circulares y darles forma con un trozo de tubo en la banda de cimentación de hormigón.
Así pues, en función del material de la pared y de la posibilidad de rellenar los cortes de los orificios, decidiremos primero el tamaño y la forma de los orificios de ventilación. Supongamos que el manguito que contendrá el corte es de tubo de plástico de 110 mm de diámetro. Un tubo de este tipo tiene un área de orificio de 0.0095 m^2. El sótano bajo todo el edificio tiene una superficie de 54 m2 si el edificio mide, por ejemplo, 6 por 9 metros.
En este caso, el número de respiraderos necesarios se determina dividiendo 54 entre 400 (por SNIP). Habrá un 0.135 resultado. Si dividimos esta cifra por la superficie de un solo agujero, llegamos a 14.2. Esta es la cantidad de ventilaciones que se necesitan.
Haremos 14 agujeros porque debe haber el mismo número de ellos. El resultado tendría que redondearse si fuera un número impar.
Como resultado, se puede calcular cuántas ventilaciones necesita cualquier sótano. Habrá menos orificios en total cuanto mayor sea el tamaño de los mismos.
Ubicación
Los productos deben espaciarse por igual a lo largo de la banda. Es imprescindible que haya ventilación en las esquinas. Como resultado, los agujeros más cercanos a las esquinas se encuentran a no más de un metro de ellas.
De este modo, se colocan ocho respiraderos cerca de las esquinas. El resto se distribuyen teniendo en cuenta la uniformidad.
En nuestra situación, es mejor perforar un agujero en las paredes cortas y dos en las largas, ya que la casa tiene paredes de seis y nueve metros de largo, respectivamente, y aún quedan seis respiraderos por distribuir.
Se aconseja la instalación de respiraderos en las paredes que dividen las habitaciones si la casa es grande y el sótano está dividido en secciones, con un orificio por cada dos metros lineales de pared. Estas aberturas deben ser de dos a tres veces más grandes que los respiraderos exteriores. Una abertura no cerrada (una puerta o ventana) puede ocupar su lugar.
Los respiraderos deben estar en su punto más alto. Si la base es baja, hay que retroceder 15 cm desde el borde superior hacia abajo. 20 cm si es suficientemente alto. Cuando se instala una base muy baja, se crea un hoyo y se refuerza con hormigón después de 15 cm de retroceso.
Se recomienda distribuirlos de dos en dos, uno frente al otro. Debe haber de dos a tres metros de separación entre cada orificio y el siguiente.
Forma y superficie de los orificios
Estos ajustes se han elegido para que la tarea pueda completarse cómodamente. Los agujeros redondos funcionan mejor en las estructuras de hormigón porque se pueden utilizar manguitos de tubo para formarlos. El tamaño se elige en función del diámetro de la tubería.
¿En qué fase de la construcción se crean??
Para la cinta, los respiraderos deben planificarse durante la fase de diseño e instalarse a partir de la fase de construcción del encofrado. Las zonas donde se situarán los orificios no deben tener elementos de refuerzo.
Se utiliza una herramienta especial para taladrar agujeros del diámetro necesario una vez que se ha vertido la cimentación de la banda y se ha dejado endurecer.
¿Es posible hacerlo con una LF ya hecha???
Es factible, pero no todos los constructores expertos están a la altura de esta exigente tarea. Para ello se utiliza un taladro percutor fuerte provisto de una broca o un escalpelo de la longitud necesaria.
Como este tipo de herramienta es pesada e incómoda de manejar, la perforación la suelen hacer dos personas. Al llegar al refuerzo, los trabajadores se detienen y utilizan una sierra para cortar las varillas de metal.
Cómo tapar los agujeros?
Se coloca una malla metálica sobre las aberturas para mantener a los roedores e insectos fuera del sótano. Dado que la ventilación del sótano provoca pérdidas de calor en la casa, muchos propietarios cierran las rejillas de ventilación durante el invierno.
Pero, dado que el suelo sigue teniendo suficiente humedad en invierno, aunque menos que en verano, es preferible instalar un aislamiento de suelo de confianza en lugar de bloquear las ventilaciones.
Tiene sentido cerrar completamente las ventilaciones cuando llueve mucho. Puede conseguirlo con materiales caseros o instalando compuertas especiales además de las rejillas.
Cuándo no es necesario hacerlo y por qué?
La ventilación de la base no es necesaria si
- La cinta se coloca en zanjas, y el espacio entre el suelo y el subsuelo se rellena con arena.
- Las paredes del sótano están aisladas de forma fiable, y cuenta con un potente sistema de extracción forzada a través de los techos superiores.
- El sótano está aislado con ventilación forzada.
Vídeo sobre el tema del artículo
Puede aprender qué son las rejillas de ventilación y por qué se fabrican viendo el vídeo:
Las rejillas de ventilación de los cimientos son esenciales para preservar la integridad estructural del edificio. Son aberturas destinadas a facilitar el flujo de aire por debajo de los cimientos. Esta circulación ayuda a controlar la cantidad de humedad en el aire, evitando la acumulación de humedad que, con el tiempo, puede causar moho e incluso daños estructurales.
Los respiraderos están dispuestos de forma que optimicen el flujo de aire por debajo de la estructura. Los respiraderos reducen la humedad y la condensación bajo los cimientos al dejar que el aire fluya libremente. Esto mantiene el suelo bajo la casa más seco y estable, lo que es especialmente importante en climas con altos niveles de humedad.
Se requiere una planificación cuidadosa a la hora de construir los respiraderos durante el proceso de instalación de los cimientos. Los respiraderos suelen colocarse a lo largo del perímetro de los cimientos, a intervalos regulares. Suelen tener cubiertas o rejillas para impedir la entrada de animales, insectos y suciedad, al tiempo que dejan pasar el aire.
A fin de cuentas, los conductos de ventilación de una cimentación son esenciales para la estabilidad y longevidad de un edificio. Ayudan a prevenir posibles problemas estructurales provocados por la humedad y contribuyen a crear un ambiente interior más saludable al favorecer la circulación del aire y reducir la acumulación de humedad.
