Para las casas de entramado, los tejados a dos aguas son una opción habitual por su eficacia y sencillez. Este tipo de tejado confiere a cualquier vivienda un aspecto clásico y atemporal y proporciona una protección excepcional frente a las inclemencias del tiempo gracias a sus dos lados inclinados que se unen en la parte superior.
Comprender los elementos esenciales de un tejado a dos aguas es crucial a la hora de diseñar uno para una casa de entramado. Comprenden los extremos de los hastiales, la cumbrera y las vigas, elementos esenciales para la estabilidad y la estructura del tejado. Además, la ventilación, la base y el material de cubierta son fundamentales para la vida útil y la funcionalidad del tejado.
Para calcular e instalar un tejado a dos aguas hay que seguir varios pasos, y es necesario prestar una atención meticulosa a los detalles. Para garantizar que el tejado sea simétrico y esté correctamente alineado, es esencial tomar medidas precisas. También hay que tener en cuenta la inclinación del tejado, ya que influye en su aspecto y en su capacidad para evacuar la nieve y el agua.
Un tejado a dos aguas tiene un diseño sencillo, pero instalarlo presenta sus propias dificultades. Para garantizar que el tejado pueda soportar diversas condiciones meteorológicas y evitar que se hunda, es esencial que cuente con los refuerzos y soportes adecuados. Conocer estas sutilezas puede marcar la diferencia entre un tejado que necesite reparaciones constantes y otro que dure décadas.
- Criterios de selección, pros y contras
- Construcción y diseño de un tejado a dos aguas
- Sistema de cuelgue
- Opción en capas
- Formación de la torta
- Características de diseño y cálculos
- Crear una pendiente en función del tipo de material de cubierta
- Instrucciones de construcción paso a paso
- Mauerlat
- Sistema de cabrios
- Dispositivo de pie
- Tejado
- Vídeo sobre el tema
- EL TEJADO MÁS FIABLE para una casa de campo / Cómo calcular correctamente el sistema de cabrios
- Cómo hacer un tejado de armazón. Instalación de vigas, construcción de una casa de armazón. #tejado #hágalo usted mismo
- Instalación de los cabrios en el tejado. casa de armazón.
- Cómo instalar correctamente el sistema de cabrios de una casa de armazón? "Construye y vive".
- Etapa 16. Instalación de un tejado a dos aguas en una casa de entramado
- Sistema de cabrios. Principios básicos de funcionamiento.
Criterios de selección, pros y contras
La estructura de un tejado a dos aguas se compone de un sistema de vigas con dos vertientes inclinadas. Los taludes se fijan con los muros de carga de la casa en la parte inferior y se sujetan firmemente en la parte superior, apoyándose unos en otros.
Un tejado a dos aguas será importante si el propietario de la casa quiere añadir más espacio útil o una estructura compleja de edificio/casa de campo. En las regiones de Rusia donde hay muchas precipitaciones, incluida la nieve, esta opción también es esencial.
No pueden acumularse grandes cantidades de precipitaciones en las pendientes. En este caso, el índice de precipitaciones se tiene en cuenta a la hora de calcular el ángulo de inclinación; cuanto mayor sea el índice, mayor será el ángulo de inclinación.
Cita. La finalidad del tejado a dos aguas es recoger y ordenar el agua de deshielo y el drenaje de las precipitaciones. Además, tiene sentido decorar una casa o una pieza arquitectónica para añadir acogimiento y calidez en su interior.
Otro factor a tener en cuenta es la fuerza de los vientos en la zona; cuanto más fuerte sea el viento, menor será el ángulo de inclinación de las pendientes (para evitar que se vuele la cubierta). También hay que tener en cuenta la planta de la casa y los materiales que se utilizarán para la instalación. Teniendo en cuenta el peso de las paredes y de los muebles del interior de la vivienda, la carga total no debe ser superior a la que pueden soportar los cimientos.
Esta elección presenta varias ventajas, así como algunos inconvenientes. Entre las ventajas se encuentran:
- diseño sencillo;
- instalación sencilla y rápida;
- la rentabilidad en el cálculo de los materiales;
- cómodo para colocar el revestimiento de acabado;
- practicidad y alta funcionalidad;
- fiabilidad y resistencia al desgaste
- durabilidad;
- instalación sencilla de los desagües
- autolimpieza de las pendientes de los sedimentos;
- facilidad de cuidado y mantenimiento;
- la posibilidad de organizar espacios útiles adicionales en el interior;
- numerosas opciones de diseño.
Para un tejado frío o aislado, puede elegir una tarta de tejado. La elección del material de cubierta se realiza en función de los recursos financieros; los fabricantes ofrecen una gran variedad de opciones.
Tenga en cuenta que el peso de un tejado a dos aguas se distribuye uniformemente por todo el perímetro del edificio.
Desventajas:
- la presencia de 2 frontones
- no es adecuado para edificios con una geometría grande y creativa.
Entre los inconvenientes está la exigencia de respetar una pendiente determinada con precisión, expresada en grados. un indicador grande provocará "alabeo y una demasiado pequeña impedirá que la nieve se "derrita" libremente.
Construcción y diseño de un tejado a dos aguas
Hay dos tipos de sistemas de cubierta: en capas (con vigas inclinadas) y suspendida (cerchas).
Las medidas de la casa determinan la forma del tejado. Si el edificio tiene una anchura superior a 6 metros, deben instalarse uno o más muros de carga (interiores) para garantizar un tejado resistente.
Sistema de cuelgue
Esta opción, más adecuada para casas pequeñas, se caracteriza por las "patas" de los cabrios de la estructura de armazón que se apoye únicamente en las paredes laterales del edificio (en la cercha, que es un tirante que conecta las partes inferiores de los talones de los cabrios adyacentes) y entre sí en la parte superior.
Instalación de un "tejado frío como la de una dacha de temporada, sería adecuada para un sistema de cerchas. Si elige un sistema de cuelgue para organizar un tejado que es significativamente más ancho que la casa, las vigas pueden combarse bajo el peso del tejado como resultado. Para mantener la rigidez y la fiabilidad, se supone que una inclinación no superior a 1-1.Se utilizan 5 m.
Diseño de sistemas de suspensión:
- La instalación de los cabrios comienza por los extremos;
- la instalación se lleva a cabo colocando la pata del cabrio en las ranuras del mauerlat, donde se fija con soportes y escuadras;
- al colocar las vigas, se dejan salientes (voladizos) de hasta 40 cm para proteger las paredes de las precipitaciones;
- la parte inferior de las vigas se fija con correas.
El tirante transversal (viga de 50×100 mm) que une los cabrios suspendidos debe tener la forma de la letra "A"." Fijación en la viga cumbrera en la parte superior.
Opción en capas
Para evitar el peligroso pandeo de las vigas en las casas de más de 6 metros de ancho, se puede montar un sistema de capas, en el que el tejado recibe un apoyo adicional en los muros de carga interiores. Suele haber dos paredes paralelas o una central. Se aconseja montar el andamio para trabajar con seguridad.
El proceso de instalación inicial es comparable al de un sistema colgante; la fijación de los cabrios superiores suele realizarse de extremo a extremo (en cortes prefabricados) y se refuerza con placas metálicas. también pueden fijarse solapándolas (con arandelas y tuercas).

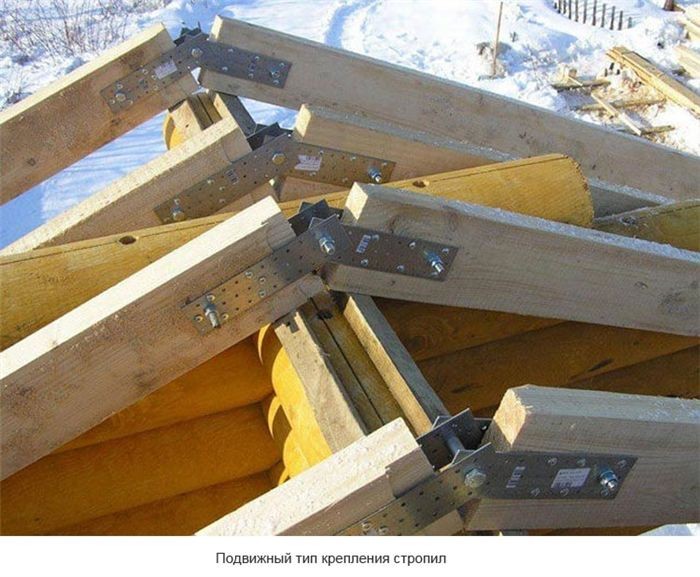

Sugerencias. Debido a la contracción sustancial que experimenta una casa de entramado, lo mejor es fijar las patas de los cabrios en fijaciones metálicas móviles, dejando un pequeño hueco en la sección de la cumbrera.
Utilizando esta opción de fijación, se evitarán daños por contracción en el tejado.
En la estructura de la cubierta inclinada hay elementos de carga y de cerramiento. Los módulos que soportan cargas incluyen:
- el cabrio es el soporte de todo el sistema de cubierta;
- Mauerlat – una viga que distribuye las cargas de las vigas a las paredes;
- cumbrera: el borde horizontal exterior del tejado propiamente dicho, que une las cerchas;
- Agarre de cumbrera – módulo de madera/metal que fija los cabrios en la cumbrera;
- soporte – una viga que soporta la pata del cabrio y la descarga, forma las paredes del futuro ático;
- puntales – caballetes en ángulo;
- cabezal – soporte en el centro bajo la cumbrera.
Las patas de la balsa que descansan sobre el mauerlat están unidas por travesaños con cordeles.
Un tejado a dos aguas es la "valla" exterior de una casa que resiste los cambios de temperatura, las precipitaciones y otras tensiones ambientales. El hastial es el punto más alto de la pared final, y la zona final del tejado en la fachada se conoce como frontón (entre las vertientes del tejado). Además, a diferencia de un frontón, no está separado de las paredes por una cornisa.
Los módulos que encierran incluyen:
- esquinas de la cumbrera (elemento superior) – cubren la cumbrera;
- frontal – proteger los extremos inclinados de las inclemencias del tiempo;
- una marquesina en forma de pequeño tejado se monta sobre los muros extremos (bajo los muros frontales);
- un faldón y tapones se fijan a los conductos (de ventilación);
- los voladizos del tejado están decorados con sofitos que garantizan la ventilación y la protección contra los residuos, los insectos y los pájaros.
Por último, se montan tuberías y cornisas para crear un sistema de drenaje.
Formación de la torta
La función del espacio bajo el tejado determina cómo se forma el pastel de cubierta. Una opción sencilla para un "espacio" utilitario o ático es crear salas de estar con materiales aislantes.
Las siguientes capas conforman la tarta de cubierta (en el revestimiento inferior):
- barrera de vapor – parte inferior (polietileno resistente al desgaste)
- aislamiento térmico – medio, del grosor requerido (lana mineral, poliestireno expandido, penoplex, penofol);
- impermeabilización – externa, protege el aislamiento de la penetración de humedad del exterior;
- el revestimiento de acabado se coloca sobre un listón, cuyo tipo depende del tipo de "pastel".
Todos los elementos que componen el pastel del tejado deben ser capaces de apagar incendios.
Características de diseño y cálculos
El primer paso para diseñar un tejado a dos aguas es calcular la anchura, la longitud, la carga funcional y el ático de la casa. Tenga en cuenta la cantidad de precipitaciones, la dirección y la fuerza del viento que se producen cada año. Antes de construir el tejado, decida
- ángulo de inclinación;
- tipo de tejado;
- revestimiento de acabado – su masa total determina directamente qué marco debe ser erigido;
- Las dimensiones de los cabios: longitud y sección;
- determinar la distancia entre los elementos de revestimiento;
- aislamiento y otros componentes de la tarta de techado.
El material seleccionado debe corresponder al tipo de cubierta, y la vida útil del sistema de cabrios debe coincidir aproximadamente con la de los materiales de revestimiento.
En cuanto al. Se recomienda utilizar tejas metálicas o flexibles para la cubierta de una casa de armazón porque son ligeras, duraderas, resistentes a la intemperie y al exterior, y fáciles de instalar y mantener.
El sistema de vigas sirve de "esqueleto" cimientos para el tejado de una casa de armazón. Los cálculos iniciales deben realizarse con precisión; por ejemplo, puede utilizar tablas estándar o calcular la selección de la sección del tablero según su propio.
Prepare todos los módulos del sistema de vigas antes de la instalación, realizando los cortes, bordes o ranuras necesarios y taladrando los agujeros para las fijaciones. Y a partir de ellos, un "desbaste granja se construye en el suelo. Así podrá evitar errores y corregir incoherencias. Después de eso, los componentes se izan a la ubicación, donde el marco de la viga se junta estrictamente en orden.
Crear una pendiente en función del tipo de material de cubierta
Varios factores influyen en la selección final del recubrimiento, pero el ángulo de inclinación es la principal. Al observar el ángulo de inclinación y el material de revestimiento, deben seguirse las siguientes pautas:
- a partir de 15 g. – baldosas metálicas u ondulín;
- a partir de 10 g. – láminas onduladas;
- 12-60 gr. – pizarra;
- 18-60 gr. – tejas.
La inclinación más adecuada para un tejado a dos aguas es de entre 30 y 45 grados, lo que garantizará una larga vida útil y reducirá la tensión sobre la estructura del tejado. Estos tejados son muy seguros y tienen un bonito aspecto.
Crucial! Si se diseña una zona habitable bajo cubierta, el suelo debe ser de madera de 150×150 mm.
Instrucciones de construcción paso a paso
El tejado a dos aguas de una casa de entramado se monta fácilmente a mano. Todos los componentes de madera de la cubierta deben tratarse previamente con "ignífugo" materiales. La madera debe secarse bien. La instalación se realiza paso a paso:
- Se instala Mauerlat:
- se coloca un sistema de cabrios sobre la viga de soporte;
- se forman capas de torta de cubierta;
- se instala el tejado.
Mauerlat
Para colocar la base de la cubierta se utilizan los mauerlats, que son robustos bloques de madera que se instalan sobre la capa impermeabilizante. Se fijan a los muros de carga perimetrales con tacos o anclajes.
Este componente realiza un trabajo crucial aplicando una presión uniforme a las paredes desde todas las vigas. Mide 150 por 150 o 100 por 150 milímetros. Después, se retiran dos hastiales laterales.

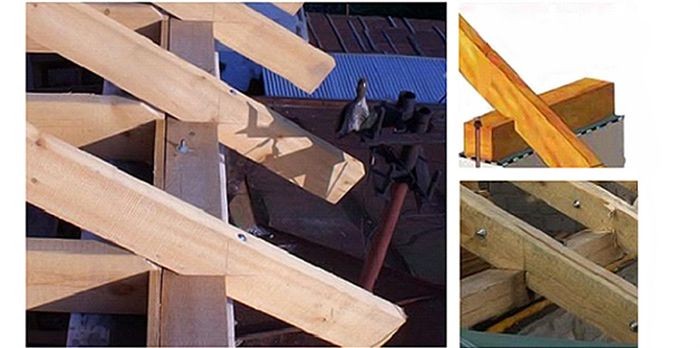

Sistema de cabrios
Los elementos principales del armazón del tejado son los cabrios, o vigas con una sección transversal de al menos 150 por 50 mm, que definen la pendiente del futuro tejado. Al disminuir el ángulo de inclinación, la sección transversal de la viga crecerá. La pata del cabrio "recibe" una hendidura a juego, que le permita encajar lo más ajustadamente posible y de extremo a extremo en el Mauerlat.
Los travesaños se instalan para conectar los cabios emparejados en la parte superior del sistema cuando se organiza un tejado abuhardillado.
Los cabios, las correas y los travesaños conforman el sistema de cabios rígidos en forma de triángulo. El revestimiento, el contramarco y los forjados del ático se incluyen en el diseño del armazón completo del tejado.
Las correas, instaladas entre las vigas, dan al sistema de vigas más estabilidad y rigidez. Se utilizan puntales para reforzarlos. La parte superior de los cabios, que está unida a la viga cumbrera, descansa firmemente sobre los soportes. Cada módulo tiene puffs fijados en la parte inferior. La viga central soporta todo el entramado de cabrios.
Las tablas se clavan en el armazón tras la instalación de las capas de la tarta, un listón de madera y un contra entramado. Sobre la capa de impermeabilización, se coloca un contramarco de 3-5 cm con un hueco de ventilación. A continuación, utilice fijaciones rígidas para asegurar el revestimiento en su lugar antes de instalar el revestimiento de acabado.
Vídeo que muestra la forma correcta de instalar el sistema de cabrios en el tejado a dos aguas de una casa de entramado:
Dispositivo de pie
En el sistema de cabrios prefabricado, el pastel de cubierta se coloca gradualmente:
- una capa de barrera de vapor con un hueco (en el interior del sistema de cabrios) – impide la acumulación de condensado por evaporación desde el interior de la casa, protege las capas exteriores del tejado;
- una capa aislante de XPS o lana mineral (máxima retención del calor en la casa) – colocada en nichos entre las vigas, creando 1-2 capas, las juntas se pegan para una estanqueidad total;
- mediante una contra celosía, crean un hueco de ventilación de 3-5 cm para la circulación del aire, lo que garantiza la mejor conservación del aislamiento;
- La impermeabilización en forma de membrana transpirable (en la parte superior de las vigas) protege las capas del pastel de la humedad (precipitaciones) del exterior.
Los lugares donde los módulos se fijan a los marcos o a las paredes se sellan herméticamente. El aislamiento no se utiliza durante la instalación de un "frío" tejado.
Tejado
La instalación de la cubierta del tejado requiere el uso de la capa de acabado en el revestimiento (fijada con sujetadores), que ofrece una protección completa de todo el sistema de techado contra los efectos dañinos de la intemperie y los factores ambientales. Puede ser pizarra, tejas blandas u otra cosa. El último componente ornamental de una estructura arquitectónica es también el tejado.
| Componente | Descripción y matices de instalación |
| Cabrios | Vigas inclinadas que soportan el tejado, unidas en la cúspide. El espaciado y la alineación adecuados son cruciales para la estabilidad. |
| Tablero de cumbrera | Viga horizontal en el pico del tejado donde se unen las vigas. Asegura la alineación y proporciona un soporte central. |
| Collarines | Soportes horizontales entre las vigas para evitar que se extiendan y aumentar la rigidez. |
| Cubierta | Paneles fijados a las vigas, proporcionando una base para el material de cubierta. Deben estar bien sujetos y correctamente alineados. |
| Fascia | Fijado a los extremos de los cabrios, soporta el borde del tejado y los canalones. Una instalación precisa garantiza un aspecto limpio y funcional. |
| Sofitos | Cubrir la parte inferior del alero del tejado, protegiéndolo de la intemperie y permitiendo la ventilación. Una ventilación adecuada es clave para la salud del tejado. |
| Material de cubierta | Capa final, como tejas o metal, que protege de la intemperie. Debe instalarse de acuerdo con las directrices del fabricante para garantizar su durabilidad. |
| Aislamiento | Se coloca entre las vigas para mantener la casa caliente. Una instalación correcta evita la pérdida de calor y la condensación. |
| Ventilación | Asegura la circulación del aire para evitar la acumulación de humedad. La colocación y el tamaño adecuados son esenciales para la eficiencia. |
Debido a que los tejados a dos aguas son sencillos y eficaces, se eligen con frecuencia para las casas de entramado. Comprender sus componentes es imprescindible para una instalación eficaz. La cubierta, los cabrios, las correas y la cumbrera son los componentes principales. Juntos, estos componentes forman un edificio robusto que puede soportar diversas condiciones meteorológicas.
Las medidas y ángulos de un tejado a dos aguas deben calcularse con precisión. Unas mediciones precisas garantizan que la inclinación del tejado se mantenga constante y que las vigas encajen correctamente. Es fundamental tener en cuenta elementos como la luz de la casa, la inclinación deseada del tejado y la carga necesaria. Utilizando las herramientas y técnicas adecuadas se puede garantizar un tejado bien ajustado y evitar errores costosos.
La instalación de un tejado a dos aguas requiere una gran atención al detalle. Empezar con un armazón sólido, asegurándose de que todas las juntas y fijaciones estén bien apretadas. Asegúrese de que los cabrios están correctamente alineados y sujetos a las paredes y a la cumbrera. Se añaden listones y correas para que el material del tejado tenga más soporte y superficie. Se obtendrá un tejado resistente y fiable tomándose el tiempo necesario para instalar correctamente cada componente.
Por último, piense en la selección de los materiales de la cubierta. Elegir entre metal, tejas o tejas, cada material ofrece un conjunto único de ventajas y técnicas de instalación. Seleccione un material que se integre en el diseño de la casa y sea adecuado para el clima local. El tejado durará más con una instalación y un mantenimiento adecuados, ofreciendo años de protección y confort.
El tejado a dos aguas de una casa de entramado se compone de varias partes esenciales, como las vigas de soporte, los cabrios y la cumbrera, que son vitales para la longevidad y la estabilidad de la estructura. Al calcular e instalar un tejado a dos aguas, es necesario planificar cuidadosamente para garantizar una distribución adecuada del peso y la resistencia a la intemperie. Para que el tejado funcione bien y dure mucho tiempo, hay que conocer todos los detalles, como las medidas exactas, el ángulo adecuado de los cabrios y la sujeción de los materiales.
