Qué determina la cantidad de refuerzo para los cimientos y cómo realizar el cálculo correctamente?

Por supuesto! Esto es un borrador de la introducción a su artículo sobre "Cómo calcular la cantidad de refuerzo de los cimientos y qué factores influyen en ella"?"

Los cimientos son un factor importante a la hora de construir una estructura resistente y duradera. Para garantizar que los cimientos soporten el peso y las fuerzas a lo largo del tiempo, es necesario reforzarlos y no basta con verter hormigón. Las barras de acero, o armaduras, se colocan estratégicamente en los cimientos para reforzar el hormigón y evitar que se agriete bajo carga.

Numerosos factores determinan la cantidad de refuerzo que necesita una cimentación. El tipo de suelo que se utilizará para los cimientos es el factor más importante. Los cimientos están sometidos a presiones diferentes según el tipo de suelo, lo que influye en la necesidad de refuerzo. Por ejemplo, los suelos arenosos ofrecen menos soporte que la grava compactada, y los suelos arcillosos se dilatan y contraen con los cambios de humedad.

La carga de diseño, o el peso que soportarán los cimientos, es otra consideración importante. Este peso incluye la estructura superior y cualquier carga adicional, como muebles o nieve en climas fríos. La cantidad y el espaciado de las barras de refuerzo vienen determinados por la carga de diseño, que también determina la resistencia y el grosor del hormigón necesarios.

Los ingenieros utilizan cálculos estructurales que tienen en cuenta tanto la carga de diseño como las condiciones del suelo para determinar la cantidad adecuada de refuerzo para una cimentación. Estos cálculos garantizan que los cimientos no sufrirán asentamientos indebidos ni se agrietarán por las tensiones previstas. Para soportar toda la estructura de cimentación, un cálculo adecuado implica averiguar la resistencia a la tracción necesaria y distribuir el refuerzo de forma equitativa.

En este artículo se examinan los factores importantes que hay que tener en cuenta a la hora de calcular el refuerzo de los cimientos, se repasan las técnicas de cálculo y se ofrecen consejos útiles para que los cimientos sean sólidos y duraderos.

Siéntase libre de ajustar el contenido según el estilo de su sitio y el enfoque específico!

El tipo de suelo, el peso del edificio y las normas de construcción locales son algunos de los factores que determinan la cantidad de refuerzo necesaria para los cimientos del edificio. Un cálculo preciso garantiza que los cimientos puedan soportar cargas sin fracturarse ni hundirse. Para calcular el refuerzo es necesario evaluar la distribución del peso del edificio, la capacidad portante del suelo y las dimensiones reales de los cimientos. Los constructores pueden garantizar unos cimientos fuertes que soporten la estructura con seguridad a lo largo del tiempo siguiendo estos procedimientos. Con el fin de ayudar a los lectores a comprender cómo determinar y calcular con precisión el refuerzo para diversos tipos de cimientos, este artículo presenta una exploración de estos factores en un lenguaje sencillo.

Normas

El cálculo de la varilla metálica de la base se realiza de acuerdo con los documentos normativos. Entre ellos se encuentran las siguientes cláusulas

1. SNiP 2.02.01-83 – habla de los cimientos de edificios y estructuras. Aquí vale la pena prestar atención a las secciones donde se indican los cálculos de diseño para diferentes tipos de suelo. En este conjunto de normas se explica cómo calcular correctamente la cimentación de estructuras erigidas sobre suelos salinos, a granel, cerca de líneas eléctricas y en suelos con propiedades de hinchamiento. El documento normativo también le indicará cómo calcular la deformación de los cimientos.
2. SNiP 52-01-2003 – versión actual SP 63.13330.2018 – un documento importante que debe seguirse al calcular el material de refuerzo. Es aquí donde se escriben las secciones que determinan el grado de acero, la forma y las dimensiones geométricas de las barras de refuerzo. También indica el número y las dimensiones de los elementos de refuerzo. Aquí también puedes familiarizarte con su posición relativa en el cuerpo de hormigón, conocer los métodos de disposición y las reglas de conexión de las barras en la base.
3. SP 52-101-2003 es un documento adicional en el que podrá informarse sobre los cálculos de la armadura longitudinal en un elemento de hormigón armado. También en esta normativa podrás familiarizarte con cómo realizar correctamente los cálculos en diferentes tipos de cimentación: franja, losa y pilote.

Preparación de los datos iniciales

En primer lugar, debe reunir los datos de partida necesarios, concretamente:

• conocer el esquema de refuerzo;
• conocer el tipo de cimentación;
• tener una idea del diámetro de las varillas.

Se aconseja reflexionar más detenidamente sobre esta cuestión.

Tener en cuenta el esquema de refuerzo

El hormigón ordinario puede hacerse 50 veces más resistente a la compresión, así como más resistente a la tracción y a la flexión, incorporando un armazón metálico en la base del edificio. En primer lugar, hay que determinar el tipo de refuerzo que se va a emplear para determinar la cantidad necesaria. Los esquemas enumerados a continuación son diferenciados:

• Cuatro varillas – adecuadas si la anchura de la base es inferior a 50 cm.
• Seis varillas – adecuado si la anchura de la base es superior a 50 cm.

1. Para base de rastrel se utilizan varillas verticales y horizontales. Para calcular su número, es importante conocer la profundidad del armazón, así como la longitud y la anchura de la cinta. Además, las bases en tiras pueden tener ángulos de acoplamiento de más de 160 grados, por lo que habrá que utilizar varillas de acero adicionales. También hay conexiones de esquina y adyacentes, cuyo número debe tenerse en cuenta.
2. Para un esquema de refuerzo de cimentación de losa pero hay un matiz: aquí se necesitará un gran número de varillas metálicas debido al gran tamaño de la propia losa. Con este esquema, el paso entre las varillas no debe ser superior a 20 mm.
3. En cimentaciones columnares hacer un marco longitudinal-transversal, que consta de 4 varillas longitudinales y puentes transversales que las conectan. La estructura metálica en este caso tendrá forma cuadrada.

En función del diámetro del material

Debido a la colocación paso a paso de cada elemento, la cantidad de refuerzo es independiente del diámetro. Por ejemplo, un tipo de varilla de cimentación puede utilizarse en varios tamaños, mientras que otro sistema de refuerzo requiere un único diámetro.

Nota: Su diámetro depende del grado, clase y tipo de acero de la varilla. Por ejemplo, el diámetro de la clase A1 (A240) será de 6-40 mm, mientras que el diámetro de la clase A6 (A1000) será de 10-22 mm.

Asegurarse de que las varillas del arnés están correctamente espaciadas es crucial. Una separación bien elegida entre los elementos de refuerzo garantiza la longevidad y fiabilidad de la estructura y ayuda a facilitar el vertido regular de hormigón en el futuro. La normativa estipula que los elementos de refuerzo longitudinal en el corte deben tener una sección transversal de al menos 0.1%. Esto indica que debe haber un 0.Relación de 001 a 1 entre el área de las varillas y el área total de la base en la sección.

Existen tablas que muestran la relación entre el número de varillas y su diámetro. Por ejemplo, según ciertos códigos, se pueden utilizar dos varillas de 14 mm o tres de 12 mm para un área de sección transversal de 2.4 cm 2. Es fundamental conocer la longitud lateral de la base para evitar errores. El diámetro mínimo de la armadura para una sección de más de tres metros es de 12 mm, y por ahí es por donde hay que empezar.

Cómo calcular la cantidad necesaria para la base?

El tipo de cimentación es uno de los factores cruciales para determinar la cantidad y el diámetro del refuerzo de los cimientos. Las pautas de cálculo variarán en función de si la cimentación es una estructura de franjas, losas o pilotes.

Cinta

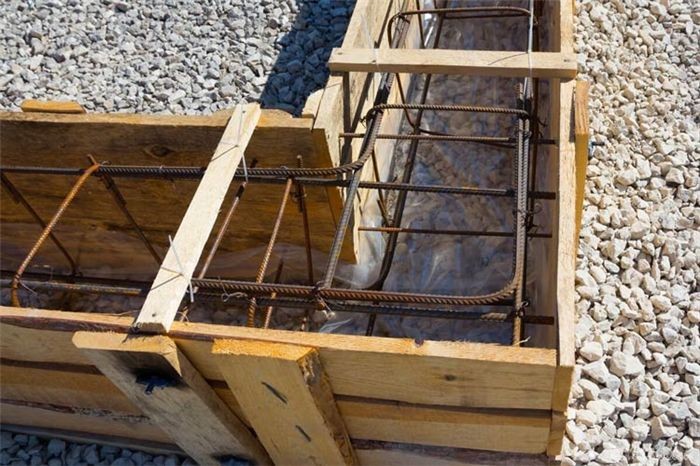

El armazón metálico de la base está formado por armaduras longitudinales y transversales. El diámetro de la varilla en sí se elige, además de la distancia entre las varillas individuales. El paso de colocación será superior a 25 mm para las filas inferiores dispuestas horizontalmente y superior a 30 mm para las filas superiores. Infórmese aquí sobre las directrices fundamentales y el plan de refuerzo para cimentaciones en bandas.

Las barras pueden disponerse en haces si las condiciones de la estructura son ajustadas. Se utilizarán varillas de 10 mm si uno de los lados de la base tiene una longitud máxima de 3 metros; si el lado es más largo, se utilizarán varillas de 12 mm. Con la tabla se puede determinar el número necesario de barras.

En todos los lugares donde los elementos longitudinales atraviesan el marco, se instala un refuerzo transversal. El diámetro de estos elementos no puede ser inferior al 25% del diámetro mayor de las barras longitudinales.

Un ejemplo del principio de cálculo se puede ver en el ejemplo de una casa con una fundación de 6 x 10 m y una sección transversal de 50 x 100 cm. La tabla indica que deben utilizarse cuatro varillas longitudinales de 12 mm de diámetro. Se necesitarán 128 metros de refuerzo porque el perímetro total de los cimientos es de 32 metros.

Plitnogo

Usted requerirá muchas veces más varillas para una base de losa que para una cinta. Dependiendo del tipo de edificio, los distintos diámetros de varilla metálica tienen requisitos diferentes. Por ejemplo, se pueden utilizar varillas de 10 mm de diámetro como cimientos de una casa de una planta con una carga ligera. En este caso, es preferible utilizar material de 12 mm de grosor en las esquinas de la estructura.

Crucial! Si la vivienda es de dos plantas, las varillas del armazón deben tener un grosor mínimo de 12 mm, y las de las esquinas, de 16 mm.

Los cálculos se realizan de la siguiente manera:

• es necesario conocer la anchura total de la estructura monolítica;
• las varillas se colocan en incrementos de 20 cm;
• la anchura de la losa se divide por 20.

Por ejemplo, si la anchura de la losa es de ocho metros, debemos dividir 8 entre 0.2 para obtener 40. Este número se duplica si la losa es cuadrada, lo que da 80 piezas de varillas. Si los lados de la losa difieren en tamaño, se realiza un cálculo distinto para cada lado.

Multiplicando el número de piezas por la longitud de una varilla, que es de seis metros, se obtiene la longitud total de la armadura. A título ilustrativo, 80×6=480 metros.

Pilote

La cimentación por pilotes se compone de soportes verticales, sumergidos en el terreno, de hormigón armado. El arnés superior los conecta entre sí. Proporciona defensa contra el levantamiento del suelo y se sitúa por encima de la superficie terrestre. Este tipo de cimentación se utiliza con frecuencia en la construcción de viviendas porque es un 30% más barata que la cimentación en franjas. Existen dos métodos para reforzar los pilotes: longitudinal y longitudinal-transversal.

A título ilustrativo, consideremos una casa de dos plantas de 10 por 8 metros con 225 cm de longitud de pilote, 300 mm de diámetro, 1.5 metros de paso entre los pilotes, y 25 cm de altura de los pilares sobre el suelo.

El perímetro de 36 metros de los cimientos es otro detalle crucial a tener en cuenta. Usted puede utilizar refuerzo transversal que es de 8 mm de espesor y refuerzo longitudinal que es de 12 mm de espesor para una base de este tipo.

Para calcularlo, utilice el siguiente algoritmo:

• calcular el número de pilotes: dividir el perímetro por la distancia entre los pilares – 24 pilotes;
• calcular la cantidad de armadura por 1 pilote: multiplicar la longitud de una varilla por 4 – 9 metros por pilote;
• averiguar la longitud total de las barras: multiplicar el número de pilotes por la longitud de la barra – 9×24 = 216 metros.

Con un diámetro del marco de 300 mm y las barras longitudinales fijadas en tres puntos, la longitud de la armadura transversal será de 95 cm. A continuación, calcula 0.95×3= 2.85, que es la longitud de refuerzo transversal necesaria para un pilote. La longitud total de las varillas transversales se determina de manera similar: 2.85×24 = 68.4 metros.

Trabajar con programas

Con la ayuda de programas informáticos especializados, podrá realizar todos estos cálculos de forma rápida y sencilla:

• https: // omega-beton.ru/ calc_arm/ – calculadora de cálculo de una planta de hormigón en Moscú. El servicio ayuda a calcular las barras metálicas para la base de la losa. Necesitas conocer la longitud y la anchura de la cinta, así como la altura de la base. También conviene indicar el diámetro de las varillas, el número de hilos de la armadura.
• https: // gidfundament.ru/ – ayuda a calcular la armadura para la base de una losa. En la página del sitio no es sólo la calculadora en sí, sino también un certificado de cómo usarlo. Es importante especificar la longitud, la anchura y la altura de la placa, así como el material de la casa, el diámetro de la armadura, el escalón de la celda.
• https: // www.Stroitelstvosovety.ru/ – le permitirá calcular todos los parámetros de la cimentación por pilotes, incluida la armadura.

A propósito de una nota. Trabajar con los servicios es rápido y sencillo porque los cálculos se realizan automáticamente, eliminando errores.

El tipo de suelo y las cargas estructurales que soportarán los cimientos son los principales factores que determinan la cantidad de refuerzo necesaria. La variedad de condiciones del suelo -desde arcilla blanda hasta roca estable- influye en la cantidad de refuerzo necesaria para evitar que el suelo se asiente o se agriete.

El peso del propio edificio y las cargas adicionales, como la nieve, el viento o las estructuras vecinas, también desempeñan un papel importante. Las fuerzas que deben soportar los cimientos vienen determinadas por estos factores, que ayudan a los ingenieros a elegir la cantidad y la ubicación correctas del refuerzo.

Los ingenieros tienen en cuenta el tamaño y la geometría de la cimentación a la hora de calcular el refuerzo para asegurarse de que las barras de refuerzo se colocan donde se prevén las mayores fuerzas de tracción. La integridad de los cimientos se mantiene a lo largo del tiempo gracias a la colocación estratégica del hormigón, que los refuerza frente a posibles tensiones.

Al final, determinar la cantidad adecuada de refuerzo requiere un delicado equilibrio entre cálculo meticuloso y conocimientos de ingeniería. Los ingenieros pueden diseñar cimientos que soporten los edificios de forma fiable, reduciendo la posibilidad de problemas estructurales y garantizando la durabilidad a largo plazo, al conocer las condiciones únicas del suelo y los requisitos estructurales.
