Uno de los pasos más importantes para reforzar la integridad estructural de un edificio es crear un cinturón blindado. Es una capa de hormigón armado que contribuye a una mayor estabilidad y a una distribución uniforme de la carga, sobre todo en zonas sísmicamente activas. Sin embargo, el encofrado es necesario para mantener el hormigón en su lugar mientras se cura con el fin de moldear este cinturón reforzado correctamente.
Es crucial entender cuándo usar encofrado al hacer un cinturón blindado. Suele ser necesario construir la capa superior del muro antes de añadir el tejado o más pisos. Al garantizar que el hormigón conserve su resistencia y forma durante todo el proceso de curado, un encofrado adecuado ayuda a evitar futuros problemas estructurales.
Hacer uno mismo el encofrado de un cinturón blindado puede ser un proyecto gratificante y asequible. Puede hacer un encofrado fuerte para garantizar que su cinturón blindado se vierte con precisión y rapidez con unas pocas herramientas y suministros simples. Aunque sea un aficionado al bricolaje, este artículo le guiará a través de los procesos y factores a tener en cuenta a la hora de crear su propio encofrado, permitiéndole lograr resultados profesionales.
| Cuándo se necesita encofrado para un cinturón blindado | Cómo hacer el encofrado usted mismo |
| Crear una base resistente para muros y estructuras | Mida la longitud y la altura necesarias, corte la madera contrachapada a medida |
| Para distribuir uniformemente las cargas por todo el edificio | Ensamblar la madera contrachapada en forma de caja utilizando clavos o tornillos |
| Para reforzar las zonas de unión entre muros y cubierta | Asegúrese de que el encofrado esté nivelado y seguro, utilice soportes si es necesario |
| Para mayor estabilidad en zonas sísmicas | Aplicar un desencofrante al encofrado para evitar que se pegue |
| Para prevenir grietas y daños en el hormigón | Verter la mezcla de hormigón en el encofrado y dejar que fragüe |
- Qué tipo de diseño es éste?
- Cuando la construcción es necesaria?
- Requisitos de diseño
- Qué tipos hay??
- Qué materiales pueden utilizarse?
- Herramientas y equipamiento para la creación
- Técnica de cercado
- Posibles dificultades y errores en el proceso
- Consecuencias de los errores
- Cuáles son los próximos gastos??
- Vídeo sobre el tema
- Encofrado / 3 tipos de encofrado en hormigón celular / encofrado hágalo usted mismo / encofrado para cinturones blindados /
- La forma más sencilla y fácil de montar encofrado para cinturones blindados solo.
- El encofrado para cinturón blindado más sencillo! Sin ayudantes ni mano de obra
- Cómo NO rellenar ARMOBELT. Ahora sólo haré hormigón yo mismo, y no encargaré una hormigonera.
- Una forma rápida de colocar y fijar el encofrado para un cinturón blindado
- 8. Armopoyas! Por qué hacerlo, cómo no cometer un error cuando se necesita? Cinturón sísmico! Casa de hormigón celular de la A a la Z!
- Cómo hacer correctamente un cinturón blindado en muros de hormigón celular.
- Qué es un cinturón blindado y por qué es necesario? El propósito del dispositivo Cómo hacer correctamente un cinturón blindado con sus propias manos
Qué tipo de diseño es éste?
El encofrado para correas armadas es una estructura auxiliar compuesta de diversos materiales que se utiliza para proporcionar ciertos parámetros a estructuras monolíticas, como las correas armadas. Permite modificar la estructura, la posición en el espacio, las dimensiones geométricas y la forma de la superficie de la estructura.
Sin encofrado, rellenar un cinturón blindado es casi imposible. El vallado se construye con diversos materiales y luego se rellena con hormigón. En ocasiones se compone de bloques de hormigón de gas o de espuma. A continuación, puesto que los bloques están diseñados específicamente para parecerse a las cajas, la solución se vierte directamente en los bloques.
Las funciones principales son:
- Proporcionar los parámetros geométricos necesarios;
- capacidad para soportar la presión;
- estabilidad durante las vibraciones en la superficie de la obra;
- preservación de las propiedades de la solución al verter un cinturón reforzado.
Crucial! Las propiedades del cinturón reforzado se deteriorarán si se construye sin utilizar encofrado, ya que el hormigón vertido puede filtrarse por las fracturas de la mampostería. Así, al hacer un cinturón blindado, se requiere este paso.
Cuando la construcción es necesaria?
Cuando se construye un cinturón reforzado con hormigón vertido, es necesario el vallado. Cuando se vierte hormigón monolítico, el encofrado debe ser si, cuando se utilizan bloques de hormigón, la función de encofrado puede sustituirse por bloques especiales con un rebaje.
La verdad es que el encofrado sirve como componente de retención de soluciones cuando se trata de arreglos de correas reforzadas. Por este motivo, el encofrado debe ser resistente, no presentar grietas y tener juntas herméticas en toda su extensión. El hormigón que tenga grietas en las juntas se filtrará por las aberturas y una parte se derramará por el suelo o por las juntas de mampostería.
Normalmente, la valla se construye a una altura suficiente para dar cabida a toda la solución preparada. Es preferible rellenarlo todo de una vez que verterlo por capas. Si aun así necesita crear varias capas, debe equipar un chaflán y blindarlo contra juntas.
El cinturón reforzado no estará completo sin encofrado; sólo será un marco con hormigón armado vertido encima, lo que permitirá que el hormigón se filtre en la cantería.
El encofrado es necesario para mantener el hormigón en su sitio mientras se endurece y alcanza la resistencia necesaria cuando se construye un cinturón armado. Si utiliza las herramientas y materiales adecuados, crear su propio encofrado puede ser sencillo y económico. Este post le guiará a través de cada paso del procedimiento, desde la selección del material hasta el montaje del encofrado, asegurándose de que su cinturón blindado sea duradero y fiable.
Requisitos de diseño
Los principales requisitos serán:
- su resistencia, estabilidad y ausencia de fragilidad;
- diseño sencillo de fabricar y fácil de desmontar;
- densidad del encofrado, ausencia de grietas, superficie plana adyacente al hormigón
- los elementos individuales del encofrado deben ser estándar para que, si es posible, se puedan volver a utilizar;
- deben instalarse horizontalmente y a nivel;
- No debe haber huecos en la unión de los escudos.
Cita! La estructura debe instalarse utilizando el menor número posible de clavos; es preferible unir los componentes con tablas de presión o cuñas.
Qué tipos hay??
Las vallas, por su propia naturaleza, lo son:

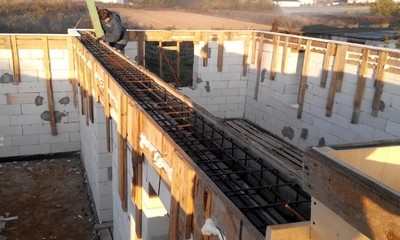

La primera opción de diseño es el encofrado móvil construido con madera. Esto es importante si no tiene previsto comprar bloques de hormigón especiales en forma de caja.
Una vez que el cinturón reforzado se ha fortalecido lo suficiente, se desmonta la valla. Puede reutilizar los componentes desmontables cuando trabaje en otra zona. el encofrado desmontable debe limpiarse completamente de restos de mortero antes de volver a utilizarlo.
Puede reutilizar el elemento y ahorrar dinero con este tipo de diseño. Sin embargo, también presentan inconvenientes. La construcción requiere precisión y atención al detalle, ya que no debe haber huecos ni grietas cuando se unen los paneles.
Una de las tecnologías más sencillas es el diseño fijo, pero no carece de inconvenientes. La primaria es costosa porque los componentes se fijan en la correa reforzada y no pueden retirarse.
Dado que la estructura se instala utilizando bloques prefabricados y presenta desafíos, el proceso de instalación debe manejarse con cuidado. En este caso, el encofrado tiene una finalidad adicional además del refuerzo y el vallado: el aislamiento. Gracias al sistema de machihembrado, el montaje de la estructura es rápido y sencillo.
Qué materiales pueden utilizarse?
Para encofrar una correa reforzada se pueden utilizar los siguientes materiales:
- Chapa de acero. Los materiales de acero tienen una gran resistencia y durabilidad. Estas materias primas sólo pueden utilizarse para crear estructuras desmontables. El encofrado puede ser curvo o recto. El acero debe ser de buena calidad, con un grosor mínimo de 3 mm.
- Aluminio. La materia prima es resistente a la corrosión, por lo que se utiliza en la construcción de la envolvente del edificio, ya que no está expuesto a la humedad contenida en la solución concreta. El aluminio pesa poco y no supone una carga para la estructura general del edificio, pero también presenta desventajas. El material es caro, y su reparación es difícil.
- Madera. Para las vallas se utiliza un cinturón reforzado, tableros, madera, contrachapado, aglomerado y OSB. La madera es fácil de trabajar, pero tiene poca resistencia y poca resistencia a la humedad. Es preferible utilizar madera de al menos 25 mm de grosor para los tableros canteados.
- Plástico. Los materiales compuestos se utilizan tanto de forma independiente como como separadores de fibra de vidrio. Las materias primas también son caras, pero se eliminan fácilmente de la solución gracias a la estructura de la superficie.
- Combinación de varios materiales. A veces se combinan una estructura metálica y paneles de plástico o madera.

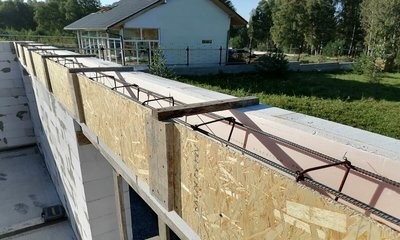

La madera es el material más utilizado y de precio razonable para encofrar. Los constructores suelen elegir tableros OSB o tableros canteados en esta situación.
Toma nota! Si está construyendo algo por su cuenta, puede utilizar tablas sobrantes; lo más importante es seleccionar el tipo de superficie y el grosor adecuados.
Herramientas y equipamiento para la creación
Es esencial tener preparados los instrumentos:
- cinta métrica;
- nivel de construcción;
- nivel láser;
- escuadra de construcción;
- lápiz y rotulador
- martillo;
- mazo;
- sierra de mano para madera;
- punzón con un taladro para madera
- búlgaro;
- fijaciones del encofrado.
En caso de que decida construir un encofrado permanente con bloques, tendrá que tener preparada una sierra para cortar los bloques. Un mazo de goma es otro artículo que puedes comprar para ayudarte a recolocar los bloques cuando construyas una valla. Necesitarás una paleta y una llana dentada para trabajar con bloques.
Técnica de cercado

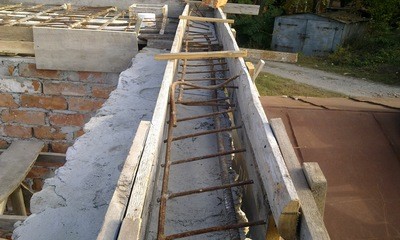

Utilice el siguiente procedimiento para montar el encofrado:
- Primero se marca, teniendo en cuenta el grosor de las paredes, la línea se traza a 5-15 cm del borde de la pared.
- Los paneles de madera se preparan para la instalación.
- Todas las grietas y huecos se cubren con estopa o listones.
- La superficie interior de los tableros debe cubrirse con film de plástico.
- El encofrado se fija al muro con tacos o clavos.
- El borde superior de las tablas se nivela y se refuerza con clavos.
- Colocación de la jaula de refuerzo.
- Verter la solución de hormigón.
el polietileno cubre toda la estructura. La tecnología será la misma si se utiliza aluminio, acero o plástico, pero se emplearán otros elementos de fijación en lugar de clavos. Cuando el hormigón vertido se endurece, se desmonta el encofrado para retirarlo. Después de limpiarse y secarse, los escudos se destinan a otros usos.
Vea la tecnología utilizada para crear encofrados de espuma de poliestireno en el siguiente vídeo:
Posibles dificultades y errores en el proceso
Al crear encofrados para correas armadas, pueden surgir los siguientes problemas y errores de funcionamiento:
- falta de nivelación de los muros antes de instalar el vallado;
- descuido del proceso de limpieza de las paredes de escombros y material de construcción;
- falta de control vertical de guías y escudos;
- uso de material débil y poco fiable;
- número reducido de fijaciones;
- la presencia de huecos entre el encofrado y el muro.
Citación! La ausencia de una junta de polietileno entre la tabla y la solución es otro error.
Consecuencias de los errores
Si comete alguno de los errores mencionados, pueden ocurrirle cosas malas al hormigón cuando se endurezca y cuando se esté utilizando el edificio.
Por ejemplo, si no se coloca polietileno entre el mortero y la tabla de madera, la madera absorberá la humedad de la mezcla.
Esto hace que se pudra más y sea más destructivo. Por lo tanto, la estructura desmontable no podrá volver a utilizarse en un lugar diferente.
Si no se limpian las paredes, el hormigón se verterá de forma irregular y las protecciones quedarán desiguales. Como resultado, aparecerán huecos y el encofrado perderá su valor. El constructor corre el riesgo de crear una estructura frágil e incapaz de soportar la presión del mortero cuando utiliza un material de encofrado débil.
Cuáles son los próximos gastos??
En la Federación Rusa, el coste medio por metro lineal para la construcción de encofrados oscila entre 300 y 450 rublos. Este gasto suele estar cubierto por el precio del relleno con cinta blindada, que es de 800 rublos por metro lineal.
El coste de un tablero canteado de 25 x 100 x 6000 mm es de 125 rublos por pieza, mientras que un tablero de 25 x 200 x 6000 mm cuesta 250 rublos. Estos son los precios de los materiales. El precio de una plancha de contrachapado de 18 mm de grosor es de 1.600 rublos.
La construcción de un cinturón blindado requiere la creación de encofrados para garantizar la longevidad y la integridad estructural del edificio. Para distribuir uniformemente las cargas por toda la estructura, el encofrado actúa como un molde estable que mantiene el hormigón en su sitio mientras fragua. Si te tomas el tiempo de construir tu propio encofrado, puedes asegurarte de que se ajusta a los requisitos precisos y a las especificaciones del proyecto.
Para fabricar su propio encofrado, necesitará algunos materiales comunes, como madera contrachapada, tablas de madera, clavos y tornillos. Para asegurarse de que sus materiales se ajustan a las dimensiones del espacio donde se verterá el cinturón blindado, es crucial tomar medidas y cortes precisos. Para evitar cualquier movimiento o deformación durante el vertido y el curado del hormigón, el encofrado correctamente construido debe ser resistente y estar bien sujeto.
Su cinturón blindado tendrá un aspecto más liso y uniforme si el encofrado está nivelado y firmemente sujeto para evitar fugas. Además, añadir soportes adicionales al encofrado para reforzarlo puede ayudar a mantener su forma cuando el hormigón pese sobre él. Siguiendo estas instrucciones, su cinturón blindado será más fiable y duradero, dando a su edificio el apoyo crucial que necesita.
Ganar valiosas habilidades de construcción y reducir los gastos se puede lograr mediante el aprendizaje de cómo hacer encofrado por su cuenta. Este enfoque práctico le proporciona un mayor control sobre el proceso de construcción y mejora la calidad de su proyecto. Puede terminar con éxito esta fase crucial de su proyecto de construcción o renovación con una planificación cuidadosa y prestando mucha atención a los detalles.
