La zone aveugle, comme la zone entourant les fondations d'un bâtiment, nécessite un joint de dilatation, qui est un élément essentiel destiné à permettre le mouvement naturel du béton causé par les variations de température, le tassement et d'autres facteurs. Ces joints permettent au béton de se dilater et de se contracter sans limites, évitant ainsi les dommages structurels et les fissures.
Généralement composés de substances souples telles que le caoutchouc, l'asphalte ou des bandes spécialement conçues, les joints de dilatation sont placés à des endroits prédéterminés de la chaussée. Ils laissent un espace qui peut s'ouvrir à différentes largeurs en fonction du mouvement anticipé, de sorte que le béton puisse se déplacer sans exercer de contraintes excessives sur les structures environnantes ou sur lui-même.
Lors de la première coulée de béton, il est nécessaire de planifier soigneusement la construction des joints de dilatation. Avant le début du coulage, ces joints sont souvent incorporés dans le coffrage ou découpés dans la dalle peu après le coulage et le durcissement. Cette procédure permet de s'assurer que le béton dispose d'endroits définis où, si nécessaire, des fissures contrôlées peuvent se produire au fur et à mesure qu'il durcit et se tasse.
Un joint de dilatation bien construit prolonge la durée de vie de la structure tout en préservant l'intégrité du béton. Ils sont particulièrement importants dans les régions où le béton risque d'être endommagé par les mouvements, par exemple dans les régions où les écarts de température sont importants ou dans les régions où les sols sont expansifs.
- Qu'est-ce qu'un joint de dilatation ??
- Pourquoi est-ce nécessaire ???
- Conséquences de l'absence
- Les types et leur structure
- Température
- Rétrécissement
- sédiments
- Sismique
- Règles de création
- Comment sceller correctement l'espace entre la base de la maison et la zone aveugle ??
- Comment remplir le vide?
- Comment et avec quoi isoler les joints thermiques ??
- Erreurs lors de la création
- Vidéo sur le sujet
- Pourquoi les coutures dans la zone aveugle sont-elles nécessaires ??
- COMMENT Sceller correctement les joints de dilatation dans la zone aveugle afin qu'ils ne se déchirent pas en hiver ?.Une maison pour le prix d'un appartement d'une pièce
- Joint de dilatation dans la zone aveugle
- Joint de dilatation sur la zone aveugle
- Comment réaliser un joint de dilatation dans une zone aveugle en béton, un chemin, etc
Qu'est-ce qu'un joint de dilatation ??
L'un des éléments de conception de la zone aveugle est constitué par les joints de dilatation, qui sont créés en divisant la bande entourant la maison en morceaux à l'intérieur du cadre de soutien.
L'espace entre les éléments permet d'éliminer les charges sur les matériaux, de s'adapter aux changements de dimensions géométriques de la structure liés à la température et de protéger le revêtement de la plinthe contre une détérioration précoce.
Pourquoi est-ce nécessaire ???
En raison de sa teneur en eau, le sol entourant la maison change d'état (air-gaz) lorsque les forces de soulèvement dues au gel agissent sur lui. Les variations de volume du sol entraînent un déplacement des surfaces et une augmentation des forces agissant sur la zone aveugle et les fondations.
Dans la zone aveugle, des joints de dilatation sont fabriqués pour augmenter la durée de vie des éléments structurels de la structure électrique. Par conséquent, le ruban entourant le périmètre de la structure perd son élasticité et peut plus facilement résister à la dilatation thermique des matériaux et à l'affaissement de la structure.
Conséquences de l'absence
La technologie est violée par l'absence de joints de dilatation, ce qui compromet l'intégrité de la zone aveugle après le premier hiver.
Si la bande environnante est composée de béton armé, des contraintes internes se développent, entraînant des déformations et des fissures.
L'effet destructeur causé par les charges sera d'autant plus fort que la surface de la structure sera grande. L'ossature connectée transmet les fissures qui se forment dans la zone aveugle aux murs porteurs, aux planchers, aux poutres et aux fondations.
L'intégrité de l'ensemble de la structure est menacée par des mouvements, même minimes, dans la position des éléments structurels. Si le problème est ignoré pendant une longue période, l'absence de joints de dilatation peut entraîner la destruction de l'ossature du bâtiment.
Les types et leur structure
Les joints de température, de sédimentation, de retrait et les joints sismiques dans la zone aveugle sont distingués en fonction des forces en jeu et de la nature de leur origine. Conformément à l'ensemble des lignes directrices SP 21.13330.En 2012, les facteurs suivants sont pris en considération lors du choix de la taille du joint :
- les conditions climatiques de la région ;
- les caractéristiques géologiques du sol ;
- les matériaux utilisés dans la construction, etc.d.
Température
Des joints de dilatation sont insérés dans le corps du ruban et entre les zones aveugles et les murs de la maison. La conception permet d'équilibrer les variations de hauteur causées par les mouvements du sol, le tassement de la maison et les changements de volume du matériau liés à la température.
Lorsque l'on construit dans des régions où les variations de température saisonnières sont importantes, la question de l'installation de joints de dilatation doit faire l'objet d'une attention particulière.
Si la maison est entourée de colonnes, des espaces sont également prévus pour les compenser.
Rétrécissement
La hauteur de la couche au centre sera inférieure à celle des bords, car la chape de béton durcit de manière inégale sur l'ensemble de la surface. Dans la construction industrielle, des coupe-joints à pulvérisation d'eau sont utilisés pour effectuer des coupes sans déformer le matériau. Lors de la construction de logements privés, des lamelles transversales avec un pas déterminé sont mises en place dans toute la zone aveugle et retirées par la suite.
sédiments
Il est possible de compenser le stress causé par le tassement inégal de la structure sur l'ensemble de son périmètre en la divisant en sections distinctes. Lors de la construction de la zone aveugle, des profils spécifiques sont utilisés pour les chapes de béton, les dalles et les pavés. Ces profilés sont posés sur la couche d'étanchéité. L'espace entre les murs de la maison et la bande joue également le rôle de joint sédimentaire.
Sismique
Avant de couler le béton, un système de profils transversaux composé des matériaux suivants est utilisé pour s'assurer que les mouvements de la croûte terrestre, tant horizontaux que verticaux, ne détruisent pas la structure :
- aluminium,
- en acier inoxydable,
- PVC,
- élastomères thermoplastiques.
Si la maison est construite dans une zone où l'activité sismique est plus importante, un système de lattes transversales doit être mis en place.
Les passerelles en bois, les petits morceaux de parement, les affaissements lents du sol et les vibrations verticales ne présentent aucun danger sur une zone aveugle souple composée de pierres concassées.
Règles de création
Avant de poser des joints de dilatation, le constructeur doit tenir compte des éléments suivants afin de garantir la plus longue durée de vie possible de la zone aveugle :
- la topographie du site et la géologie du sol
- du système d'évacuation des eaux usées ;
- la taille de la surface du store et le type de matériau avec lequel il est construit ;
- les caractéristiques structurelles de la maison ;
- charges totales sur la bande, etc.d.
On suppose qu'il y a 2 à 2.5 mètres entre les interstices des amortisseurs dans la zone aveugle en béton et 4-5 mètres entre les pavés. Lors de la phase de conception, un spécialiste calcule les caractéristiques précises du sol. Le joint doit avoir la même hauteur sur toute sa longueur.
Comment sceller correctement l'espace entre la base de la maison et la zone aveugle ??
Le processus de construction d'une zone aveugle avec des joints de compensation est le suivant :
- Marquer la zone, enlever la couche de terre.
- Le fond de la tranchée est nivelé et compacté.
- Pose d'une couche d'étanchéité en argile ou d'une couche de feutre de toiture à cet effet.
- mettre en place un coussin de drainage compacté composé de sable et de pierre concassée.
- Installer un coffrage pour le béton, ou des bordures pour les dalles de pavage ou les pierres concassées.
- Une barrière est installée entre les murs de la maison et la zone aveugle (joint sédimentaire) pour protéger le revêtement de la destruction sous l'influence des mouvements saisonniers du sol. Pour ce faire, on utilise généralement un ruban amortisseur spécial, dont la taille est légèrement supérieure à celle de la chape de béton. Lorsque la solution a atteint sa résistance finale, l'excédent de ruban est coupé. Des structures de séparation doivent être installées aux endroits où il y a des différences de niveau, dans les coins de la zone aveugle et dans la zone des entrées de porte.
- Installer des lamelles transversales avec un pas de conception pour les joints de température et de retrait, ce qui empêchera la destruction de la zone aveugle sous l'influence de facteurs externes. Les zones en L sont divisées en rectangles. Pour ce faire, vous pouvez utiliser des poutres enduites de bitume ou huilées, des éléments en plastique, des morceaux de verre, des cordes en PVC plastifié, etc.
- La première couche de béton est coulée sur le dessus.
- Poser le profilé d'armature entre les lattes transversales pour le joint de dilatation.
- Une chape de béton est réalisée sur le dessus ou recouverte de pierres concassées.
- Lorsque le béton a durci, retirez les lattes et remplissez l'espace libre avec un matériau isolant.
Vous apprendrez comment créer un joint de dilatation dans une zone aveugle en béton en regardant cette vidéo :
Comment remplir le vide?

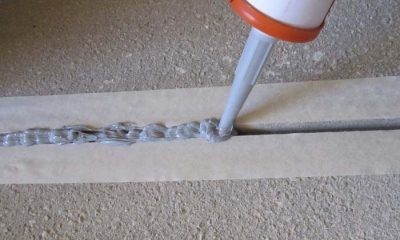

Les matériaux suivants peuvent être utilisés pour combler les espaces déformants :
- Le mastic de construction pour l'extérieur – après durcissement, le matériau à base de bitume ou de polyuréthane reste élastique et ne laisse pas passer la saleté et l'eau ;
- le cordon en PVC plastifié – un matériau facile à utiliser pour les grandes surfaces ;
- Le joint d'étanchéité – un mélange de polymères et de mastic ; après l'installation, l'ouverture est fermée par une bande métallique pour empêcher la poussière d'y pénétrer ;
- Bitume liquide – matériau peu coûteux à structure élastique qui, une fois durci, ne laisse pas passer l'humidité.
En outre, vous pouvez ériger des structures spécialement conçues pour cet usage dans l'espace ainsi créé.
Choisissez un matériau qui assure une stabilité adéquate des infiltrations tout en étant facile à travailler lorsque vous scellez des joints de dilatation dans une zone aveugle de carreaux de clinker.
Les fractions de pierre concassée 0-4, 0-5 et 0-8 mm sont généralement combinées ; dans ce cas, le volume des particules de taille minimale doit représenter au moins 2 % du volume total du matériau en vrac.
Les joints de dilatation dans la zone aveugle sont des éléments importants destinés à contrôler les mouvements naturels des dalles de béton provoqués par les variations de température et les mouvements du sol. Ces joints, qui sont généralement remplis de matériaux flexibles tels que le caoutchouc ou le bitume, permettent au béton de se dilater et de se contracter sans restriction, évitant ainsi les dommages structurels et les fissures. Des joints de dilatation bien réalisés augmentent la longévité de la zone aveugle et réduisent les besoins d'entretien en garantissant sa solidité et sa stabilité au fil du temps. Pour que les surfaces extérieures soient stables et résistantes pendant les projets de construction et de rénovation, il est essentiel de comprendre comment ces joints sont réalisés et comment ils permettent d'absorber les mouvements du béton.
Comment et avec quoi isoler les joints thermiques ??
Créer un espace de compensation d'une largeur maximale de deux centimètres à l'endroit où la zone aveugle rencontre les murs de la plinthe, du sous-sol ou de la fondation.
Choix pour l'occupation d'un espace vacant :
- marteau avec du sable mélangé à de la pierre fine concassée ;
- remplir de mastic liquide ou de bitume ;
- remplir de mastic ;
- poser du feutre de toiture torsadé ;
- utiliser un cordon en mousse de polyéthylène (diamètre supérieur de 20 % à la largeur de la fissure).
Erreurs lors de la création
Les modèles d'installation de joints de dilatation varient dans chaque situation car le projet d'installation de la zone aveugle est conçu sur la base de circonstances uniques. Vous risquez de commettre les erreurs suivantes si le propriétaire ou un constructeur novice met en œuvre la conception :
- Espacement trop important des joints. La situation entraîne tôt ou tard l'apparition de fissures dans la zone aveugle. Le problème peut être résolu en élargissant les joints et en remplissant ensuite l'espace avec un cordon d'étanchéité. Il s'agit de créer une membrane étanche qui ne craint ni le retrait ni les vibrations.
- Refus de l'isolation dans les régions où les écarts de température sont importants, ainsi que dans les régions où le soulèvement du sol est important, peuvent conduire à ce que les mesures de compensation ne puissent pas faire face aux charges qui en résultent. Les déformations peuvent être évitées en posant une couche d'isolation thermique en mousse de polystyrène extrudé au stade de la construction – un matériau qui se caractérise par sa grande solidité, sa résistance à l'humidité et qui offre en même temps une résistance thermique suffisante à la structure.
- Raccordement rigide La présence d'une zone aveugle et d'un sous-sol entraîne l'apparition de fissures qui mettent en péril l'intégrité de l'ensemble de la structure. En fonction de la taille des fissures, un matériau isolant est choisi entre la mousse de polyuréthane, les mastics de polyuréthane, le mastic bitumineux et la bande d'amortissement. La situation peut également se présenter si l'étanchéité de la zone aveugle n'a pas été pensée au départ, même si un joint d'étanchéité a été installé.
Le processus de construction d'une zone aveugle et la technologie d'installation des joints de dilatation sont donc étroitement liés.
Le propriétaire est sans aucun doute confronté à la possibilité de détruire la structure si les étapes technologiques sont rompues ou abandonnées, ce qui réduit considérablement la durée de vie des fondations et de la bande qui entoure la maison.
Il n'est pas possible de laisser les fissures formées ouvertes, car l'humidité s'y infiltrerait et entraînerait la formation de nouvelles fissures et d'autres déformations.
Cette section rassemble les informations les plus importantes et les plus pratiques sur la construction d'une zone aveugle.
Il est essentiel de comprendre les joints de dilatation dans la zone aveugle pour garantir la durabilité et la stabilité des surfaces extérieures en béton. Ces joints sont essentiels pour permettre au béton de se dilater et de se contracter naturellement en fonction des changements d'humidité et de température. Ils évitent les fissures inesthétiques qui pourraient compromettre l'intégrité structurelle de la zone aveugle en permettant un mouvement contrôlé.
La construction de joints de dilatation nécessite une planification minutieuse et une exécution précise. Ces joints sont insérés dans le béton à intervalles réguliers et sont généralement fabriqués à partir de matériaux tels que le polyéthylène ou le néoprène. Ils réduisent la tension sur la dalle de béton en absorbant les mouvements. L'installation correcte de joints de dilatation peut réduire la nécessité d'un entretien et de réparations continus en préservant une surface uniforme et lisse au fil du temps.
La profondeur et la largeur des joints de dilatation sont soigneusement prises en compte lors de leur conception. Ces facteurs sont essentiels pour garantir un fonctionnement efficace. Afin de permettre un mouvement éventuel sans produire de fissures superficielles, les joints doivent être suffisamment profonds. En outre, leur largeur dépend d'éléments tels que les mouvements prévus et la composition du matériau, ce qui garantit l'adaptabilité et la durabilité face aux fluctuations de l'environnement.
En résumé, les joints de dilatation sont essentiels à la longévité et à l'utilisation des zones aveugles. En se dilatant et en se contractant naturellement, le béton peut résister à des dommages coûteux et assurer une plus longue durée de vie aux surfaces extérieures. Des joints de dilatation efficaces qui préservent l'intégrité structurelle de la zone aveugle au fil du temps nécessitent une conception, une sélection des matériaux et une installation soignées.
