Caractéristiques et techniques de renforcement d’une fondation par pieux et grillage

Une fondation idéale pour les bâtiments situés sur un sol inégal ou instable est une fondation par pieux et grillage. Dans ce type de fondation, la stabilité d'un grillage – une armature qui relie les sommets des pieux et répartit équitablement la charge – se combine à la résistance de pieux profondément enfouis. Cette combinaison garantit une fondation solide et fiable pour différents types de structures.

Pour augmenter la longévité et la capacité de charge d'une fondation de type pieu-grillage, il est essentiel de la renforcer. Un renforcement suffisant empêche la structure de bouger, de s'affaisser et éventuellement de subir des dommages. Pour que la fondation puisse résister aux forces verticales et horizontales, il s'agit de placer soigneusement des barres ou des treillis d'acier dans le béton afin d'augmenter sa résistance à la traction.

Le renforcement d'une fondation par pieux et grillage implique un certain nombre d'étapes technologiques importantes. Ces procédures nécessitent une préparation minutieuse, des mesures précises et l'utilisation de matériaux de qualité. Pour garantir le bon fonctionnement de la fondation dans diverses circonstances, chaque étape – de l'enfoncement des pieux dans le sol à la construction du grillage et à la mise en place de l'armature – doit être exécutée avec précision.

Caractéristiques du processus

La partie supérieure de la structure de soutien qui relie les pieux s'appelle le grillage. Le cerclage rigidifie la fondation et augmente sa résistance aux charges qui se renversent.

En fonction de la substance utilisée pour créer le grillage, il peut s'agir de.. :

• en bois ;
• métal ;
• béton armé.

Cette dernière option peut être utilisée pour construire des structures lourdes telles que des immeubles résidentiels à plusieurs étages et présente l'avantage d'une capacité de charge accrue.

Le béton est sensible aux forces de flexion et de traction, qui peuvent entraîner la destruction de la base, d'où la nécessité de renforcer la bande.

Les charges sont supportées par le cadre renforcé à l'intérieur du ruban monolithique de la grille de fondation des pieux, ce qui améliore la fiabilité de la fondation et garantit la conservation de ses qualités fonctionnelles pendant l'utilisation. Pour les pieux colonnaires, les pieux forés et les pieux en béton armé, le cadre renforcé a la même fonction.

Pourquoi faire un dessin ??

Un croquis approfondi de la grille de fondation des pieux permet :

• déterminer la nécessité d'utiliser des tiges d'acier pour le cadre renforcé ;
• assembler la structure électrique conformément aux exigences réglementaires.

Les données suivantes sont présentées dans le diagramme graphique :

• les dimensions de la structure de puissance ;
• diamètre des tiges d'acier ;
• profil de la section transversale des tiges ;
• la marche entre les cavaliers ;
• intervalle entre les zones d'armature ;
• Caractéristiques de conception du cadre.

Avec un dessin sous les yeux, le développeur peut rapidement déterminer le nombre de tiges et de cavaliers nécessaires. Choisir une variété d'armature, déterminer le poids des tiges pour la commande, puis ajouter l'article de consommation correspondant au devis global pour créer un cadre d'armature.

Comment choisir l'armature ??

Les zones longitudinales supérieures et inférieures du cadre de renforcement sont reliées par des tiges transversales pour former une structure spatiale. Les ceintures longitudinales sont réalisées à l'aide d'une armature de classe A-III, d'une section de 13 à 16 mm.

Les armatures composites enduites de sable ont récemment gagné en popularité en raison de leurs propriétés de résistance supérieures à celles du métal et de leur résistance à la corrosion.

Deux technologies peuvent être utilisées pour connecter la structure :

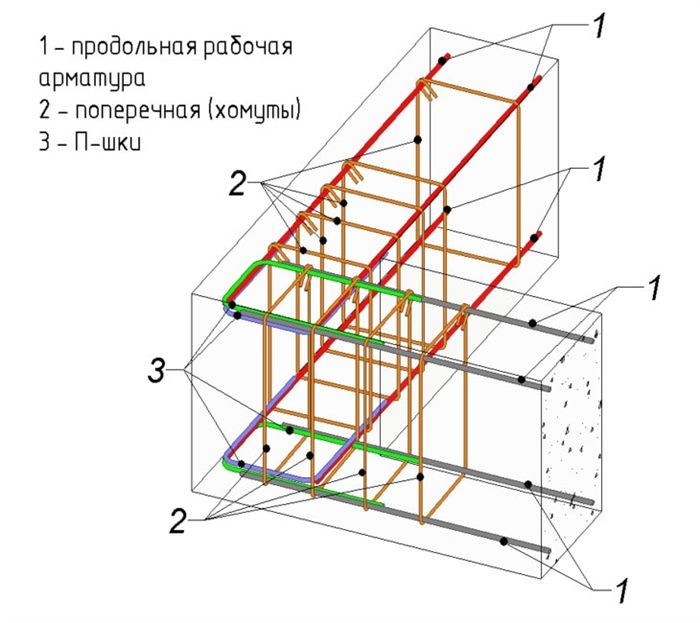

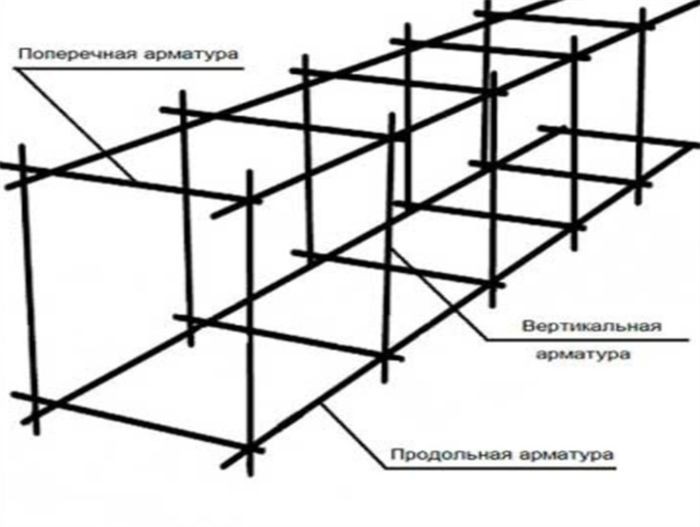

1. Barres transversales fixé par tricotage ou soudage aux ceintures longitudinales à un angle de 90 o . Dans ce cas, pour les tiges, il est nécessaire d'utiliser des tiges d'acier de la même taille standard que lors de la disposition de la ceinture. Schéma de cette conception :

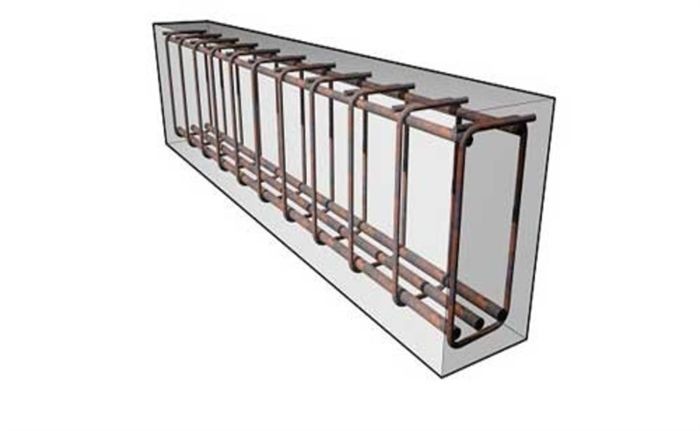

2. Les cavaliers ont une forme courbée en colliers, grâce auxquelles le système de barres d'armature est relié en une seule structure. Dans ce cas, on utilise des barres d'acier lisse de classe A-II avec un diamètre de section de 8 à 10 mm. Les renforts composites ne peuvent pas être pliés et ne conviennent donc pas à la fabrication de pinces. Un schéma de cette conception est présenté ci-dessous :

Le fil d'acier est souvent utilisé pour lier les cavaliers et les armatures au lieu de la soudure électrique. Fil de tricotage spécial traité thermiquement avec un diamètre de 1.Le diamètre de 2 mm est utilisé à cette fin.

Comment calculer la quantité d'armature?

Avant de commencer la conception de l'armature, vous devez vous familiariser avec les spécifications légales décrites dans la norme SP 63.13330.2018. Éléments importants représentés dans la documentation et nécessaires pour déterminer la quantité de matériau :

• nombre de barres pour les ceintures longitudinales – à partir de 4 pièces.;
• La distance entre les armatures dans les ceintures est de 10 cm au maximum.
• la distance entre les cavaliers horizontaux est de 20 à 30 cm ;
• le pas entre les tiges verticales est de 25 à 40 cm ;
• l'espace entre le bord de la fondation et l'armature est d'au moins 5 cm.

Si vous connaissez le pas et que vous disposez d'un plan avec les dimensions marquées, vous pouvez déterminer avec précision la quantité de métal laminé nécessaire pour réaliser un cadre renforcé.

Par exemple, le grillage a une longueur de 10 mètres et une largeur de 50 centimètres. Si l'on tient compte de la couche de protection en béton de part et d'autre de la structure porteuse, une bande longitudinale d'un pas de 10 cm nécessitera quatre tiges. Le nombre de tiges pour chaque côté du cadre est déterminé de cette manière.

Lors de l'installation d'une structure électrique avec un fil d'attache, ils suivent la ligne directrice établie selon laquelle une attache nécessite, en moyenne, 25 à 30 centimètres de métal laminé. Vous pouvez déterminer la quantité de matériau nécessaire en connaissant le nombre de joints.

Technologie et étapes du processus

Après la conclusion de chacune des phases précédentes de la construction des fondations, en particulier :

• l'installation des pieux dans le sol ;
• la construction de coffrages ;
• pose d'une couche d'étanchéité.

Les tiges du cadre d'armature des supports dépassent à l'intérieur d'un coffrage de panneaux prêts à l'emploi qui abrite la structure de puissance. Le fil est utilisé pour assembler la structure, ou les tiges sont assemblées par soudage.

Certains constructeurs craignent qu'un cadre soudé résiste moins bien aux déformations parce qu'il est moins élastique ; cependant, le soudage est plus fréquemment utilisé dans la construction de structures de grande hauteur parce qu'il s'agit d'une méthode plus pratique et plus rapide à mettre en œuvre.

Les différences entre les modes d'assemblage du cadre d'armature n'ont pas vraiment d'importance en termes de caractéristiques opérationnelles.

Les étapes de la technologie :

1. A l'aide d'une meuleuse, découpez des tiges d'acier aux dimensions requises, en vous basant sur le dessin.
2. Des supports en plastique ou des briques sont placés au fond du coffrage sous les tiges horizontales afin de créer un espace entre le fond de la base et le métal.
3. Des tiges longitudinales sont placées sur les supports, auxquelles sont soudés ou attachés des cavaliers horizontaux ayant le pas choisi.
4. Les cavaliers verticaux sont fixés aux angles des cellules obtenues.
5. Les cavaliers verticaux sont reliés à l'armature longitudinale de la membrure supérieure.
6. Les cavaliers horizontaux supérieurs sont fixés aux angles ainsi obtenus.
7. Renforcer les angles d'une structure électrique à l'aide de tiges courbes.

Les coins du cadre de renforcement supportant une charge plus importante, il est particulièrement important de s'assurer que les tiges sont fixées à ces endroits de manière fiable.

La stabilité et la durabilité d'un bâtiment passent par le renforcement des fondations d'un pieu-grillage, en particulier sur les sols difficiles. Grâce à cette technique, des armatures en acier sont insérées dans le béton à des endroits stratégiques afin d'augmenter la résistance et d'arrêter les fissures. En comprenant les principaux éléments et les fondements technologiques de cette procédure, vous pouvez garantir une fondation solide, capable de résister à diverses contraintes environnementales et de fournir un cadre fiable à votre projet de construction.

Différences par rapport à la bande et à la dalle monolithique

L'installation d'une structure porteuse unique sur toute la surface de la base distingue le renforcement d'une dalle et d'un grillage de bandes de celui d'un grillage de pieux.

En règle générale, un grillage en bandes est érigé sous les murs porteurs et autour de l'extérieur du bâtiment. Pour construire l'armature d'une dalle monolithique, il faut plus de métal laminé.

Erreurs et conseils

Technologie décrite dans la norme SP 63.13330.La norme 2018 et les réglementations connexes doivent être strictement respectées lors du renforcement du grillage, faute de quoi il est impossible de prévoir la fiabilité et la durée de vie de la fondation.

Les constructeurs commettent généralement les erreurs suivantes :

1. Dimensions incorrectes de l'armature de renforcement. Pour donner de la rigidité au grillage, la structure porteuse est placée le plus près possible du bord de la bande de béton, tout en laissant une couche de béton (minimum 50 mm). Pour les grilles aériennes et enterrées, la couche de mortier de béton sans armature est portée à 70 mm.
2. L'utilisation d'autres éléments auxiliaires pour le renforcement – rails, treillis, etc.d. Les tiges d'acier lisse ne peuvent être utilisées que comme barres transversales. Pour créer des ceintures longitudinales, on utilise des armatures coupées d'une épaisseur maximale de 14 mm.
3. Renforcement avec des tiges usagées qui présentent encore des résidus de peinture et des traces de corrosion. Tous les défauts de surface nuisent à l'adhérence du béton au métal. La technologie ne permet que l'application d'une fine couche de revêtement époxydique comme mesure d'imperméabilisation.

L'armature d'une fondation par pieux et grillage est une étape essentielle pour garantir la résistance et la stabilité de la construction. Vous pouvez construire une fondation qui soutiendra votre structure pendant de nombreuses années en suivant attentivement les instructions et en utilisant les matériaux appropriés. Cette technique offre une solution fiable pour une gamme de conditions de sol en combinant l'appui profond des pieux avec les avantages d'un grillage pour la distribution des charges.

Au cours du processus de renforcement, il est essentiel de se concentrer sur les détails, comme l'emplacement des barres d'armature et le calibre du mélange de béton. Ces éléments ont un impact majeur sur les performances globales et la durabilité de la fondation. En plus d'aider à répartir les charges uniformément et à prévenir les problèmes structurels, un renforcement adéquat réduit le risque de fissures et de tassement.

Il est essentiel de connaître et d'appliquer les méthodes de renforcement appropriées pour une fondation sur pieux et grillage, quelle que soit la taille du projet, qu'il s'agisse d'un petit projet résidentiel ou d'un grand projet commercial. Vous pouvez obtenir une fondation fiable et durable qui répond aux exigences uniques de votre projet de construction grâce à une planification et une exécution minutieuses.
