Caratteristiche del progetto di una fondazione a platea monolitica

L'edilizia utilizza spesso una fondazione a platea monolitica per la sua resistenza e longevità. Una soletta monolitica, a differenza delle fondazioni tradizionali, viene gettata in una sola volta per formare un unico pezzo di calcestruzzo solido, anziché essere costruita in sezioni. Questo processo garantisce la coerenza ed elimina le giunzioni che potrebbero causare il deterioramento della struttura.

La facilità di progettazione e costruzione di una fondazione monolitica a platea è uno dei suoi principali vantaggi. Di solito, è costituito da una spessa lastra di cemento armato che funge da pavimento e fondazione dell'edificio. Rispetto ai sistemi di fondazione in più parti, questa integrazione consente di risparmiare denaro e di abbreviare i tempi di costruzione.

Le fondamenta di qualsiasi edificio devono avere un'integrità strutturale e una soletta monolitica è in grado di offrire una base solida. Riduce la possibilità di assestamento o di appoggio irregolare, disperdendo il peso dell'edificio in modo uniforme su un'ampia superficie. Questa caratteristica è particolarmente utile nelle regioni con terreni espansivi o con un tasso di umidità fluttuante.

Un'altra caratteristica degna di nota di una fondazione monolitica a platea è che funziona bene per edifici leggeri o in zone a clima mite. Fornisce un sostegno sufficiente senza richiedere grandi scavi o elementi strutturali aggiuntivi, il che la rende un'opzione ragionevole per progetti commerciali e residenziali di piccole dimensioni.

Fondazione a platea: cos'è?

Questo tipo di fondazione è costruito su un monolite di cemento armato, realizzato con un getto di calcestruzzo sotto la base della struttura prevista. Un telaio di potenza, costituito da barre di armatura in acciaio unite in un unico schema, viene utilizzato per rinforzare la soletta durante il getto di calcestruzzo.

La fondazione può alzarsi e abbassarsi uniformemente quando le masse di terreno situate su di essa si spostano perché è una struttura solida. La fondazione viene definita "soletta galleggiante" grazie a questa caratteristica.

Un'ampia gamma di applicazioni, ad esempio in regioni con terreni umidi, sciolti e instabili e con un punto di congelamento profondo, è determinata dalla resistenza della fondazione al sollevamento del terreno e dalla sua capacità di sopportare carichi deformanti.

La costruzione e la progettazione delle fondazioni devono essere rigorosamente conformi alle norme vigenti per SNiP e SP, al fine di assicurare che la struttura elettrica finita garantisca l'integrità dell'edificio e che non vi sia alcun rischio di fessurazione o danneggiamento durante il suo funzionamento. Le norme sono le seguenti:

• SNiP 2.02.01-83 – fondazioni di edifici;
• SP 50-101-2004 – progettazione e costruzione di fondazioni di varie strutture;
• SP 63.13330.2018 – costruzione di strutture in cemento armato.

Progetto e schema della corretta base a platea per un'abitazione

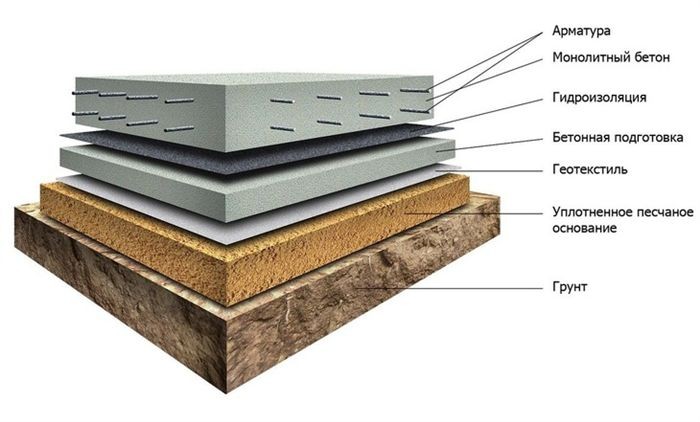

I seguenti strati compongono la tradizionale "torta" di base della lastra:

1. Cuscino in materiali non metallici (sabbia, pietrisco, miscela di sabbia e ghiaia).
2. Massetto in calcestruzzo per rinforzare la struttura e fornire una superficie perfettamente piana.
3. diversi strati di materiale impermeabilizzante laminato.
4. Uno o due strati di isolante (spesso polistirene espanso estruso).
5. Telaio di rinforzo costituito da una rete o da due nastri collegati nello spazio, realizzati con armatura in acciaio nervato.
6. Direttamente uno strato di lastra di cemento 0.1-0.4 m di spessore.
7. Strato di impermeabilizzazione applicato su una lastra indurita.

Un anello di drenaggio che circonda l'esterno e una zona cieca con supporto isolante completano il progetto. Il fondo del terreno è in genere ricoperto da un tessuto geosintetico per evitare che i componenti non metallici del cuscino si combinino con il terreno circostante.

A volte i costruttori tralasciano uno strato isolante dalla "torta" quando si costruisce una casa su un terreno sabbioso in un clima caldo.

È necessario il pietrisco??

Solo uno strato di sabbia compattata e una base di appoggio possono fungere da cuscinetto sotto una fondazione a platea; tuttavia, la maggior parte dei costruttori qualificati sovrastano la "torta" con uno strato di pietrisco di media frazione.

Questo materiale riduce notevolmente il rischio di potenziali deformazioni della fondazione dovute alla temperatura, grazie alla sua resistenza al gelo (da F15 a F400) e alla maggiore resistenza alle forze del gelo. Sopra la sabbia compattata si pone uno strato di pietrisco spesso fino a 20 cm. L'acqua viene utilizzata per irrigare il materiale non metallico e una piastra vibrante lo compatta a fondo.

È essenziale comprendere il processo di costruzione di una fondazione monolitica a platea per comprenderne la progettazione. A differenza delle fondazioni convenzionali, che sono costruite in segmenti, una soletta monolitica viene gettata direttamente sul terreno preparato come un unico pezzo senza soluzione di continuità. I vantaggi di questo approccio sono la riduzione del rischio di penetrazione dell'umidità e il miglioramento dell'integrità strutturale. L'esame delle sue caratteristiche implica l'esame delle condizioni del terreno, delle specifiche della miscela di calcestruzzo e dei metodi di armatura per garantire stabilità e durata. Attraverso l'esame di questi fattori, i costruttori e i proprietari di case possono prendere decisioni ben informate riguardo all'applicazione di questa scelta fondamentale per gli edifici residenziali o commerciali.

Disegni di fondazione e piani sezionali

Tra i documenti grafici creati durante il processo di progettazione delle fondazioni a platea vi sono piani e disegni che offrono dettagli completi sulla struttura prevista. Questi includono:

• dimensioni;
• forma;
• assi;
• dimensioni dello strato;
• schema di rinforzo;
• opzioni per il riscaldamento e l'impermeabilizzazione;
• schemi per la posa di linee elettriche.

I piani approssimativi per una base a platea sono i seguenti:

Il processo di unione della struttura portante, i diametri delle barre coinvolte e il passo tra di esse sono tutti rappresentati in dettaglio negli schemi di armatura.

Ad esempio, il telaio armato è rappresentato nel diagramma seguente, dove:

1. Barre di rinforzo classe A3, diametro 12-16 mm, passo – 200 mm.
2. Barre di rinforzo A3 con diametro di 8 mm, dimensioni cella 400×400 mm.
3. Strato protettivo di calcestruzzo di 35 mm di spessore.

Per fornire ai costruttori una stima delle dimensioni delle aperture di ingresso, il piano di comunicazione deve includere anche lo schema generale e mostrare tutti i diametri delle linee di utenza:

Caratteristiche del dispositivo di un monolite sul terreno

Anche se "galleggiante" Le lastre "galleggianti", che sono sollevate dal suolo, possono essere applicate a molti tipi di terreno, ma funzionano meglio su terreni che hanno una particolare propensione a sollevarsi a temperature estremamente basse e su aree paludose.

Ad esempio, il terreno argilloso è uno dei tipi di roccia più pesanti per la costruzione di fondamenta a causa della sua friabilità e plasticità; in tali circostanze, una "lastra galleggiante" fondazione è preferibile.

Il processo di installazione della struttura di potenza della soletta inizia con la marcatura del luogo e lo scavo di una fossa di profondità pari allo spessore della suola in materiali non metallici; in genere, si tratta di utilizzare pietrisco e sabbia insieme. La tecnica di stratificazione convenzionale utilizzata dalla maggior parte dei costruttori attivi consiste in 20 cm di pietrisco e 20 cm di sabbia.

Le dimensioni del materassino non metallico devono essere di almeno 20 cm più grandi su ogni lato rispetto alla soletta stessa, se il fondamento è in argilla. Questo è l'unico metodo per garantire che la struttura sia sufficientemente monumentale.

È indispensabile coprire il cuscino con uno strato di materiale impermeabile:

1. feltro per tetti;
2. diversi strati di polietilene e/o polistirene espanso estruso;
3. che funge contemporaneamente da isolante termico.

Dopodiché, iniziano l'installazione delle casseforme, la lavorazione a maglia della gabbia di armatura e il getto diretto del calcestruzzo.

Approfondimento

Tabella 12.1 in SP 50-101-2004 indica la profondità della fondazione in base al tipo di terreno.

Oltre a "galleggiante" monoliti, esistono tipi alternativi di fondazioni:

1. Poco profondo costruzione della soletta . Una soletta poco profonda viene utilizzata nella costruzione di strutture di uno o più piani su terreni relativamente stabili con sorgenti sotterranee profonde. La fossa di fondazione per la struttura viene scavata a una profondità di 0.7-1 m. Inoltre, lo schema costruttivo è simile a quello del metodo precedente.
2. Incasso fondazione a platea con irrigidimenti – consente di risparmiare sul consumo di materiali da costruzione se le condizioni idrogeologiche e progettuali predeterminano la posa di una soletta di grande spessore. La costruzione della fondazione consiste nella realizzazione di trincee per le strisce di cemento armato, sulle quali viene realizzata una soletta monolitica 0.25-0.4 m di spessore, in seguito si appoggerà.
3. Costruzione di solai, realizzati con tecnologia svedese o finlandese, in combinazione con un sistema di installazione a "pavimento caldo" nell'abitazione. Per le lastre svedesi, occorre prima rimuovere uno strato di terreno fertile e poi scavare delle trincee sotto i nastri, che serviranno da irrigidimento. Quando il contorno del nastro si indurisce, si stendono fogli di isolamento termico, si sistemano le casseforme, si installa un telaio armato combinato con un sistema di tubi per un "pavimento caldo", e poi si realizza un massetto di calcestruzzo.

Per la soletta finlandese, si scava un'unica fossa fino alla profondità della base della striscia di cemento armato, e lo spazio interno viene riempito con materiale non metallico una volta che il cemento si è indurito. La soletta in cemento armato è posizionata sotto le lastre termoisolanti. In questo caso, il rivestimento del pavimento è in fase di finitura quando viene installato il sistema di tubazioni per "pavimenti caldi" viene installato.

Crepe e altri problemi

Per i seguenti motivi, la fondazione a platea può sviluppare crepe e altre deformazioni subito dopo la costruzione o durante l'uso:

• la tecnologia di costruzione è stata stravolta;
• I carichi di progetto della fondazione sono stati calcolati in modo errato;
• Le caratteristiche idrogeologiche del sito non sono state studiate;
• La geologia dell'area è cambiata, ad esempio il livello delle acque sotterranee si è alzato a causa di forti precipitazioni, ecc.d.

Una fessura non più larga di 0.4 mm è considerata una fessura di dimensioni accettabili. In questo caso, lo sviluppatore deve tenere d'occhio la sua dinamica. Per eliminare il difetto si può usare una malta fine di sabbia e cemento, se non si diffonde.

Quando compare una rete di crepe, è necessario ricorrere a tecniche di riparazione più sofisticate e costose, soprattutto se le crepe si estendono alle pareti della casa:

• praticare fori inclinati nella base e pompare soluzioni di fissaggio attraverso di essi;
• installazione di una base aggiuntiva con un'ampia profondità e area di supporto.

Le riparazioni complesse delle fondazioni a platea sono gestite da aziende specializzate. Per determinare la tecnica migliore per la ricostruzione della soletta, è essenziale ricalcolare i carichi ed esaminare la geologia prima di iniziare qualsiasi lavoro.

Revisioni

I singoli costruttori spesso non rispettano le linee guida per la costruzione di strutture elettriche, il che porta alla comparsa di difetti della soletta, le cui cause sono state trattate nella sezione precedente a questa.

Un esempio di violazione di un metodo specifico è il caso in cui la malta viene versata nell'intercapedine della cassaforma da un angolo anziché attraverso le vaschette, come previsto dalle norme, e poi la malta viene distribuita sull'intero piano utilizzando una pala.

In questo caso, il rapporto tra componenti liquidi e solidi della soluzione si sposta, indebolendo la lastra.

Le interruzioni nel processo di getto del calcestruzzo influiscono anche sulla consistenza del calcestruzzo stesso. È possibile che si manifestino piccole crepe da 30 a 60 minuti dopo il versamento. È necessario utilizzare una piastra vibrante per passare ancora una volta sulla superficie al fine di rimuovere eventuali difetti.

La struttura e le fondamenta di una lastra monolitica I costruttori principianti pongono domande e parlano di quanto segue sul forum:

1. Sul forum è possibile leggere in quali casi conviene includere il pietrisco nella "torta" di cuscini.
2. Ragionamenti di costruttori privati su quale debba essere la profondità minima di posa di una fondazione a platea qui.
3. I partecipanti al forum discutono le opzioni per riparare le crepe apparse nella fondazione della soletta durante il funzionamento – qui e qui.

La costruzione di una fondazione monolitica a lastre è una procedura accurata che garantisce la longevità e la stabilità di un edificio. Una soletta monolitica, a differenza di altri tipi di fondazione come i pali e le travi, viene gettata tutta in una volta, formando una base senza soluzione di continuità per l'intero edificio.

La facilità d'uso e l'economicità di una soletta monolitica in fase di costruzione sono tra i suoi principali vantaggi. Accelera il processo di costruzione e riduce i costi della manodopera e dei materiali, eliminando la necessità di gettare separatamente il basamento e la soletta.

Dal punto di vista strutturale, una fondazione monolitica a platea riduce al minimo i problemi di assestamento e garantisce la stabilità nel tempo, distribuendo il peso dell'edificio in modo uniforme su tutta l'area. Inoltre, questa distribuzione uniforme rafforza la resistenza del terreno ai movimenti e riduce la possibilità di danni da terreni espansivi.

Inoltre, la progettazione di una fondazione monolitica a platea consente di adattarsi a diverse tipologie di edifici e condizioni del sito. Grazie alla sua adattabilità, architetti e costruttori la preferiscono sia per gli edifici residenziali che per quelli commerciali.

In sintesi, una fondazione monolitica a platea è un'opzione affidabile per costruire strutture in modo rapido e conveniente. È un'opzione sensata per garantire la stabilità e la durata a lungo termine dei progetti edilizi, grazie all'integrazione fluida della soletta e del basamento e ai suoi vantaggi strutturali.
