Funzioni di una cintura blindata in mattoni e come eseguirla correttamente

Una componente essenziale per rafforzare l'integrità strutturale di un edificio è una cintura blindata in mattoni, soprattutto in aree sismiche o in altre situazioni in cui è necessario un supporto supplementare. Questo elemento, che a volte viene indicato come cintura in muratura o in calcestruzzo, circonda un edificio come una fascia orizzontale. Di solito viene posizionata lungo le pareti a particolari altezze o tra un piano e l'altro.

Distribuire uniformemente il peso della struttura è uno degli scopi principali di una cintura blindata in laterizio. Aiuta a prevenire assestamenti irregolari e potenziali danni strutturali nel tempo, spostando il peso dai piani superiori e dalle pareti alle fondamenta. Affinché l'edificio rimanga stabile e duraturo, questa distribuzione dei pesi è fondamentale.

Inoltre, una cintura armata ben studiata può rafforzare la resistenza della struttura alle forze laterali, come quelle prodotte da venti forti o terremoti. Riduce la possibilità di cedimenti strutturali in circostanze estreme, unendo orizzontalmente i vari componenti strutturali e aumentando la stabilità complessiva.

La costruzione di una cintura blindata in mattoni richiede una pianificazione e un'esecuzione accurate. La valutazione delle capacità portanti dell'edificio e dei requisiti strutturali è di solito la prima cosa da fare. Ingegneri e architetti scelgono la posizione e le dimensioni migliori per la cintura, tenendo conto di fattori quali l'altezza dell'edificio, le norme edilizie regionali e le potenziali sollecitazioni sulla struttura.

La posa delle fondamenta della cintura è il primo passo della costruzione dopo il completamento del progetto. Per aggiungere resistenza e flessibilità, si possono incorporare barre di acciaio di rinforzo (rebars) nel calcestruzzo o nella muratura, a seconda delle specifiche di progetto. La scelta dei materiali e dei metodi di costruzione sono fattori cruciali per garantire l'efficacia della cintura blindata.

Funzioni di una cintura blindata in mattoni

La percezione e la distribuzione di carichi e forze multidirezionali di diversa entità è la funzione principale della cintura armata.

Una cintura in mattoni può sostituire efficacemente strutture monolitiche in calcestruzzo in piccole strutture commerciali e residenziali. Le pareti sono sufficientemente stabilizzate dalla cintura di mattoni contro i forti carichi del vento, i cedimenti del terreno e le ondulazioni irregolari. I mattoni possono essere posati in qualsiasi momento, senza fretta, e una cintura monolitica deve essere gettata contemporaneamente lungo tutto il perimetro, a differenza delle strutture in calcestruzzo, dove i tempi di posa determinano la qualità del prodotto finito.

Sebbene il calcestruzzo cellulare sia un ottimo materiale per le pareti, non può essere fissato in modo sicuro ad altri componenti dell "edificio. Questo è un problema di altri blocchi porosi e leggeri per pareti e di gas silicato. La costruzione di una cintura blindata, che presenta molteplici elementi di fissaggio incassati per il collegamento con le strutture di solai e coperture, compensa l'inconveniente dei blocchi porosi.

La cintura blindata in laterizio protegge le porzioni inferiori dei muri dagli agenti atmosferici e dalla pressione del terreno, elemento essenziale per la stabilità e la longevità della struttura. Questo articolo ne esamina gli scopi principali, che comprendono il rafforzamento della resistenza complessiva degli edifici, la prevenzione dei danni da umidità e il supporto strutturale. Inoltre, offre consigli utili su come costruire correttamente una struttura, evidenziando fattori importanti come la scelta dei materiali, le strategie di posizionamento e l'integrazione con altri componenti strutturali. La comprensione e l'esecuzione di queste direttive garantisce l'installazione efficiente di una cintura blindata in laterizio, favorendo così interventi edilizi duraturi e resistenti.

Tipi di cinture

La cintura armata viene posizionata a diverse altezze all'interno delle pareti della struttura. Il tipo di cintura blindata e le sue caratteristiche funzionali sono determinate dalla posizione.

• La cintura di mattoni viene utilizzata a tutti i livelli della parete, ad eccezione del grigliato: qui è preferibile utilizzare un monolite.
• Nella parte interrata del muro, il mattone viene utilizzato solo quando si costruisce una cintura su blocchi di cemento armato di fondazione. In questa opzione, la muratura serve a livellare la base a un unico segno o funge da cassaforma permanente per il getto di un monolite.
• La cintura di scarico sotto i solai ne assume il peso, garantendo la rigidità del telaio della parete di un edificio di 2 – 3 piani. Il laterizio per solai leggeri è l'opzione migliore per una cintura blindata.
• Una cintura blindata in laterizio sotto il Mauerlat garantisce la sicurezza delle pareti sotto i carichi puntuali delle travi del sistema di copertura. Il legno Mauerlat fissato direttamente alle pareti in calcestruzzo aerato mediante borchie o ancoraggi chimici è una struttura inaffidabile. In questo caso, la cintura blindata funge da supporto per il tetto, con un fissaggio affidabile grazie agli ancoraggi incorporati nella muratura.

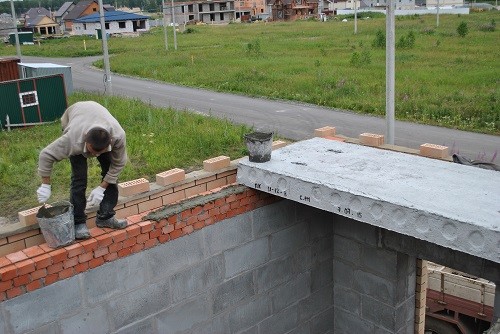

Cintura in laterizio sotto il soffitto

La costruzione di una cintura armata portante è necessaria quando si utilizzano i solai per la pavimentazione dei sottotetti e dei solai interpiano. Il peso dei solai può essere sostenuto da blocchi di calcestruzzo cellulare, ma se il vettore della forza applicata cambia, i blocchi possono incrinarsi e crollare.

Le pareti esterne portanti dell'edificio hanno la cintura installata lungo il loro perimetro. Una cintura di mattoni viene costruita lungo le pareti di edifici con muri portanti di peso medio; ecco come una cintura blindata per soffitti si differenzia da una struttura simile per un mauerlat. Poiché le pareti portanti interne in calcestruzzo cellulare sono soggette a carichi, anche sopra di esse viene posto uno strato rigido armato. Le pareti portanti in questo caso non vengono schiacciate perché la cintura armata funge da tampone di contenimento in questa situazione, distribuendo il carico della pressione delle lastre in modo uniforme su tutta l'area del loro sostegno.

Per quanto leggeri siano i solai, sotto di essi è sempre presente uno strato di mattoni pieni. Il pavimento in legno è un'eccezione. In questo caso, sotto le travi portanti vengono posizionati solo i substrati; la cintura non viene montata.

Fasi principali del progetto

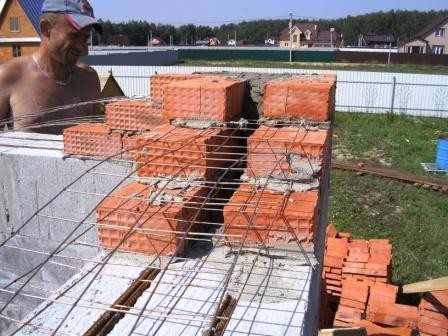

Le fasi di installazione di una cintura blindata in laterizio su calcestruzzo cellulare sono le seguenti:

1. Una comune malta per muratura a base di cemento e sabbia viene applicata al muro di blocchi, sul quale viene piantata la prima fila di mattoni.
2. Per una larghezza standard della parete di 30 cm, la posa viene effettuata con un cucchiaio in due file di mattoni.
3. L'intercapedine tra le file viene riempita con "quarti" di mattoni e malta.
4. Sopra i mattoni viene posata una rete di rinforzo in filo metallico da 5 mm.
5. La seconda fila viene posata nello stesso modo della prima e la rete viene nuovamente posata sopra.
6. Nella terza fila, il mattone viene punzecchiato.
7. La cintura è a filo con la superficie interna della parete.
8. Lo spazio rimanente all'esterno viene riempito con un isolante in lana minerale o con quarti di mattoni.
9. In base a questo schema, il nastro viene portato all'altezza desiderata.
10. Gli ancoraggi sono montati con staffe in acciaio a forma di "L".
11. Il metallo posto all'interno della cintura deve essere coperto dall'esterno con uno strato di soluzione.

Due scanalature parallele sono tagliate per tutta la lunghezza del nastro, a una profondità di 8-10 mm, lungo la fila superiore di blocchi di cemento cellulare. I tondini servono da rinforzo. In cima, viene disposta una cintura di mattoni. Si tratta di un'importante armatura aggiuntiva della parete che i costruttori indipendenti spesso trascurano.

Cintura in laterizio sotto il Mauerlat

Per garantire una forte connessione tra le pareti e il tetto attraverso il Mauerlat, tra la parete e il Mauerlat viene posizionata una cintura rinforzata che assorbe e distribuisce i carichi del sistema di copertura.

Disposizione degli elementi

Suggerimenti sui parametri e sull'armatura del nastro in laterizio:

• altezza 4-7 file;
• la larghezza è pari allo spessore del muro;
• rinforzo – in ogni cucitura orizzontale;
• armatura: una rete di filo metallico da 5 mm con maglie di 3-4 cm;
• lo sfalsamento consigliato dei giunti tra i mattoni della muratura è pari a 1/3 della lunghezza;
• ogni terza fila è legata con mattoni posati a testa in giù;
• il diametro dei perni filettati lanciati nella muratura per collegare la cintura e la piastra della parete è di 12-16 mm;
• il passo dei perni di ancoraggio è 1-1.5 m;
• la profondità dell'elemento di fissaggio è pari all'altezza del nastro.

Le stesse linee guida che si applicano ai solai valgono anche per la posa di una cintura di mattoni sotto la piastra del muro.

Impermeabilizzazione e isolamento

Rispetto al calcestruzzo cellulare, il laterizio ha una conducibilità termica nettamente superiore. Si consiglia quindi di isolare la cintura di mattoni. Questo può essere realizzato in diversi modi, in gran parte dipendenti dalle possibilità di finitura delle pareti esterne e interne dell'edificio. Il tipo di isolamento più diffuso consiste nel nascondere alla vista la cintura blindata, posizionandola dietro un sottile tramezzo in calcestruzzo cellulare disposto dal lato interno.

uno strato impermeabilizzante di feltro per tetti o equivalente viene applicato alla sommità della muratura dopo che la malta si è solidificata. In questo modo si evita la formazione di condensa sulle strutture in legno sostenute dalla cintura blindata.

In edilizia, le cinture blindate in laterizio svolgono un ruolo fondamentale, soprattutto quando si tratta di rafforzare la durabilità e la solidità strutturale degli edifici. Distribuisce efficacemente il peso della struttura e resiste alle forze che possono erodere le fondamenta nel tempo, rafforzando le porzioni inferiori dei muri portanti. Questa misura precauzionale è fondamentale nelle aree in cui possono esserci problemi con il terreno o dove c'è il rischio di attività sismica.

Accuratezza e materiali di qualità superiore sono essenziali quando si costruisce una cintura blindata in mattoni. Un'attenta pianificazione e una valutazione delle esigenze di portanza dell'edificio sono i primi passi del processo. La cintura, che di solito si trova alla base delle pareti esterne, è costituita da mattoni disposti con cura e da cemento armato. Questa combinazione offre un sostegno supplementare contro le pressioni laterali che possono compromettere la stabilità, oltre a fortificare le fondamenta.

Per una corretta installazione sono necessarie alcune fasi cruciali. Per prima cosa è necessario preparare adeguatamente le fondamenta, assicurandosi che siano piane e sufficientemente solide da reggere il peso. Poi, secondo le specifiche ingegneristiche, le barre di acciaio di rinforzo, o armature, sono disposte in modo da fornire la resistenza alla trazione necessaria per resistere alle potenziali sollecitazioni. Successivamente, le armature vengono accuratamente circondate da mattoni per creare una struttura robusta che si integri perfettamente con la muratura circostante.

Il rispetto delle norme e degli standard edilizi è essenziale quando si costruisce una cintura blindata in mattoni. Seguendo queste regole, si può essere certi che la cintura protegga dai danni, mantenendo l'integrità complessiva dell'architettura. I costruttori possono massimizzare la protezione delle strutture della cintura dai fattori ambientali e dall'usura a lungo termine attenendosi alle pratiche consolidate e consultando professionisti qualificati.
