Installazione di una caldaia per il riscaldamento in una casa privata: regole, schemi, caratteristiche

La scelta di installare una caldaia per il riscaldamento nella vostra casa ha un grande impatto sia sul comfort che sull'efficienza energetica. Conoscere le linee guida e i componenti più importanti di qualsiasi impianto è essenziale, sia che si tratti di installarne uno nuovo o di aggiornarne uno vecchio.

Per riscaldare efficacemente le abitazioni, le caldaie sono necessarie. Funzionano riscaldando l'acqua che viene trasferita ai radiatori o ai sistemi di riscaldamento a pavimento attraverso le tubature. La casa è costantemente riscaldata grazie a questa configurazione.

Prima di installare una caldaia, ci sono alcune cose a cui dovreste pensare… Per prima cosa, bisogna capire di quale tipo e dimensione ha bisogno la caldaia della vostra casa. Questa scelta è influenzata da una serie di fattori, tra cui le dimensioni dell'abitazione, la qualità dell'isolamento e il numero di zone di riscaldamento.

Il processo di installazione di una caldaia si articola in più fasi. È importante valutare attentamente la collocazione, assicurandosi che sia conforme agli standard di sicurezza e che fornisca una ventilazione sufficiente. Affinché il processo di installazione si svolga senza intoppi, è fondamentale disporre di schemi che mostrino i collegamenti elettrici e la disposizione delle tubature.

Le caldaie moderne sono dotate di funzioni sofisticate come modalità di risparmio energetico e termostati programmabili. Conoscere queste caratteristiche può aiutarvi a massimizzare l'efficienza e il risparmio economico del vostro sistema di riscaldamento.

Rispettando queste linee guida e comprendendo le caratteristiche essenziali, è possibile garantire un'installazione di successo della caldaia e un calore e un comfort affidabili per molti anni a venire.

Tipi di caldaie per il riscaldamento di un'abitazione privata

La caldaia funziona con lo stesso principio di base, ovvero riscaldare il refrigerante, che di solito è normale acqua di rubinetto che, nel migliore dei casi, è stata filtrata. Per il riscaldamento si possono utilizzare diversi combustibili. In base a ciò, si differenziano:

• Caldaie a gas. Leader costanti nel campo delle unità di riscaldamento. Il motivo della sua popolarità è il prezzo basso (rispetto ad altre fonti energetiche) in Russia. Tra l'altro, in Europa e in altri Paesi in cui il gas naturale viene acquistato a livello statale, tali caldaie sono molto meno diffuse. Pro – stabilità di funzionamento, prezzo, caratteristiche – è necessario attrezzare un canale di uscita del gas, ottenere i permessi, tagliare la linea di alimentazione del gas. Nonostante i costi elevati nella fase iniziale, le caldaie a gas sono tra quelle che si ripagano più velocemente.

• Caldaie a combustibile solido. È possibile bruciare un'ampia gamma di materiali: dal carbone e dalla legna da ardere fino a speciali granuli chiamati pellet. Uno dei vantaggi è la completa autonomia sia dal gas che dall'elettricità. La caldaia a combustibile solido può essere utilizzata in qualsiasi condizione se c'è una circolazione gravitazionale del refrigerante nel sistema. Svantaggi: maggiore rischio di incendio durante il caricamento del combustibile, requisiti speciali per i locali e la presenza di un camino di scarico. A differenza del gas, che viene alimentato automaticamente, una caldaia a combustibile solido deve essere periodicamente rifornita di combustibile. L'installazione di accumulatori di calore e di sistemi di alimentazione automatica ci permette di risolvere questo problema, ma solo in parte.

Caldaie elettriche. Presentano numerosi vantaggi in fase di installazione e collocazione. Le unità elettriche non richiedono una stanza separata o condotti di scarico perché non viene bruciato nulla. Tra le caldaie, sono le più ecologiche. Grazie al funzionamento a corrente elettrica, hanno un elevato livello di automazione e l'assenza di tubazioni per l'alimentazione dei vettori energetici bruciati semplifica notevolmente la progettazione, eliminando ugelli, bruciatori, forni e altri elementi simili delle caldaie a combustibile. Hanno solo due svantaggi, ma significativi: l'elevato costo dell'elettricità per il pagamento delle bollette e la vulnerabilità dell'impianto di riscaldamento in caso di interruzione di corrente. Se non c'è "luce" in casa, la caldaia elettrica smette di funzionare.

Le caldaie che generano calore attraverso la combustione hanno molte cose in comune, anche se utilizzano combustibili diversi; tra queste, le linee guida per l'installazione. È anche possibile calcolare un parametro come la potenza senza considerare il tipo di caldaia.

Area della casa, mq.m. m	Potenza della caldaia, kW

Scelta di uno schema di riscaldamento per una caldaia in un'abitazione privata

L'impianto di riscaldamento non è costituito solo dalla caldaia. Il suo lavoro è inutile senza tubi e radiatori in cui far circolare il liquido di raffreddamento. Di conseguenza, prima di investire in un'unità di produzione di calore, è necessario fornire il cablaggio del riscaldamento. Il fatto che ci siano più somiglianze che differenze nei circuiti di riscaldamento di tutti i tipi di caldaie facilita il compito.

Diagramma a gravità

Questo schema è tipicamente utilizzato per il collegamento a una caldaia a combustibile liquido o solido. Nelle moderne caldaie a gas, la circolazione a gravità del refrigerante non è necessaria se si affronta il problema in modo rigoroso, considerando il mantenimento dell'efficienza. In molti modelli a parete e a pavimento con controllo elettronico è già presente una pompa di circolazione integrata che spinge l'acqua o l'antigelo attraverso i tubi e i radiatori. Una caldaia di questo tipo non funziona in caso di frequenti interruzioni di corrente.

Ciononostante, i circuiti a gravità funzionano ancora in molte case in tandem con una caldaia a gas di base, controllata meccanicamente e non volatile. Il sistema genera una pressione dell'acqua sufficiente, grazie all'uso di tubi di riscaldamento di grande diametro, per accendere il bruciatore a gas. Nei sistemi precedenti, le stanze erano circondate da tubi di sezione compresa tra 100 e 150 mm. Questo design è di per sé robusto e affidabile, ma il trasferimento di calore è minimo. Per ridurre la resistenza idrodinamica, il diametro dei tubi di alimentazione utilizzati per l'installazione dei radiatori deve essere di almeno 40 mm.

Il vaso di espansione è un componente necessario nei sistemi a gravità. L'aumento di volume fa sì che l'acqua in eccesso entri nel serbatoio se la temperatura dell'acqua dell'impianto aumenta. In caso di brusco aumento della pressione, il serbatoio assicura il sistema contro le perdite e la depressurizzazione. Il punto più alto è quello in cui si trova sempre il serbatoio nei sistemi di tipo aperto.

Circuito a gravità con un unico tubo. Questo indica che il refrigerante attraversa ogni radiatore a turno prima di tornare indietro attraverso il "ritorno"." I bypass, o tubi di bypass con valvole di intercettazione, sono utilizzati in questi sistemi per installare le batterie. Ciò consente la sostituzione e lo smontaggio della batteria senza arrestare la caldaia o scaricare il refrigerante. Per liberare l'aria intrappolata nel cablaggio, su ogni radiatore viene montata anche una valvola Mayevsky.

Circuito a circolazione forzata

L'unico svantaggio di questo tipo di impianto di riscaldamento è la dipendenza dalla presenza di tensione nella rete elettrica domestica. Oltre alla caldaia, il secondo componente importante di questo schema è la pompa di circolazione, che taglia il "ritorno" prima di restituirlo alla caldaia. Le pompe moderne sono silenziose, efficienti e consumano la stessa energia elettrica di una lampadina a incandescenza. Ma grazie a questo dispositivo, diventa possibile fare una scelta a favore di un sistema a due tubi. In questo caso, la tubazione passa attraverso tutte le stanze riscaldate della casa. Da essa viene erogato un flusso separato di acqua calda a ciascuna batteria, e da essa il refrigerante raffreddato viene scaricato nel "ritorno", che è il secondo tubo del circuito. Questo permette di distribuire il calore in modo uniforme su tutti i radiatori e di mantenere la stessa temperatura anche nei locali più lontani dalla caldaia.

Per creare una pressione specifica nell'impianto, se è presente una pompa di circolazione, è necessario chiudere il vaso di espansione. È prevista una valvola di scarico della pressione di emergenza in caso di superamento dei valori normali.

Per entrambi gli schemi è necessaria un'unità di reintegro che riversi il refrigerante nel sistema. Per riempire le tubature d'acqua, si taglia un tubo della rete idrica e si installa un sistema di filtraggio all'ingresso. Quando si utilizza l'antigelo, viene installata una valvola di ingresso con valvole di intercettazione e un "bambino" Per l'iniezione si utilizza una pompa sommersa o un altro apparecchio di pompaggio.

Fasi dell'installazione di un impianto di riscaldamento con l'esempio di una caldaia a gas a pavimento

Il tipo di caldaia più comune, la caldaia a gas, sarà installata per mostrare come deve essere impostato un sistema di riscaldamento. Per le apparecchiature a gas sono necessari un piano di collocazione della caldaia e l'autorizzazione del servizio gas. Una volta ottenute le autorizzazioni, è possibile iniziare l'installazione della caldaia.

È necessario un locale caldaia separato???

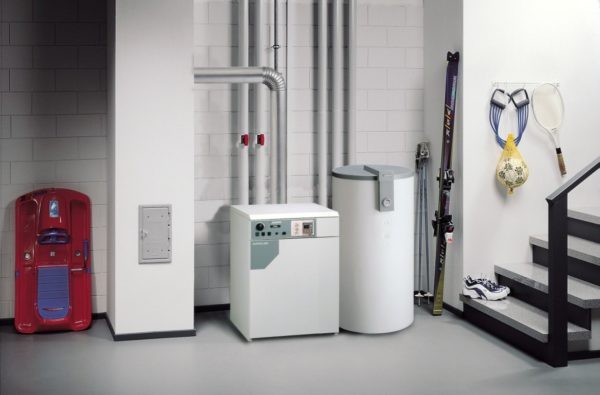

I proprietari di case private che non hanno mai avuto a che fare con l'installazione di impianti a gas sono convinti che la caldaia debba essere collocata in un locale appositamente predisposto, il locale forno o il locale caldaia. Ci sono delle sottigliezze. Esistono alcuni requisiti per il locale in cui è collocata la caldaia. La sua superficie deve essere calcolata in base a 0.2 metri cubi di volume per 1 kW di potenza della caldaia, ma allo stesso tempo non deve essere inferiore a 15 m². m. Per le caldaie con camera di combustione aperta che consumano aria dal locale durante il processo di combustione, è necessario prevedere una buona e potente ventilazione per garantire un flusso d'aria sufficiente. I materiali di cui sono fatti il pavimento e le pareti del locale devono essere non infiammabili.

Ma spesso si dimentica che i riscaldatori a gas a circuito singolo fino a 60 kW possono essere installati in qualsiasi stanza della casa; al di sopra di questa potenza, possono essere collocati solo nel seminterrato o in un locale caldaia separato non utilizzato per uso residenziale. In altre parole, poiché le caldaie a gas raramente superano il limite di potenza previsto, la caldaia può tecnicamente essere installata in qualsiasi locale che soddisfi i requisiti elencati.

Di conseguenza, è necessario considerare la potenza della caldaia e le apparecchiature associate quando si decide dove installarla. Non è necessario spendere metri quadrati per un ripostiglio con una caldaia per le caldaie destinate a case piccole. Tuttavia, non si può vivere senza un locale caldaia se la casa è grande, a due o addirittura tre piani, se i proprietari vogliono installare una caldaia per il riscaldamento indiretto e un accumulatore di calore e se è stata scelta una caldaia potente per riscaldare l'immobile.

Preparazione dei locali

Le condizioni devono essere soddisfatte sia che la caldaia sia collocata in cucina, nello spogliatoio o in un altro locale di combustione. Un fuoco aperto non deve mai essere preso alla leggera, soprattutto se il gas naturale viene fornito attraverso una conduttura che ha il potenziale di esplodere.

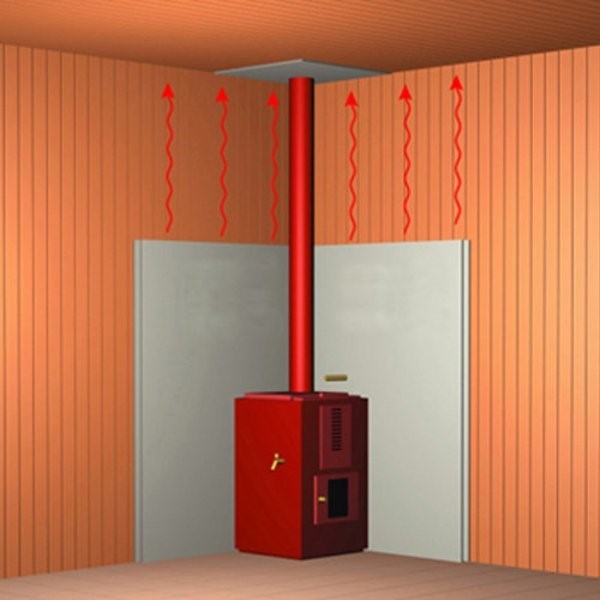

Prima di tutto, la resistenza alla fiamma. Il carbone non salta fuori da una caldaia a gas come da una stufa a pancia in giù, ma le pareti e il pavimento che la circondano devono essere totalmente ininfiammabili. Quando si riveste una stanza in legno, è necessario assicurarsi che tra il legno massiccio e la lastra incombustibile superiore sia posto un isolante termico incombustibile, come la lana di roccia. Nelle case costruite in mattoni e calcestruzzo è presente un rivestimento adeguato che si trova vicino alle pareti. È possibile utilizzare lastre di acciaio inossidabile per questo scopo. Tuttavia, le piastrelle in gres porcellanato o ceramica sono ancora migliori perché non si riscaldano così rapidamente in risposta ai cambiamenti di temperatura.

Passo 2. Garantire una buona ventilazione. Se si tratta di una stanza con una finestra, non sarà sufficiente una finestra o un'anta leggermente aperta. Inoltre, è difficile tenere le finestre aperte in inverno, quando il riscaldamento della caldaia funziona al massimo. È necessario predisporre una ventilazione fresca. Un sistema di scarico nel forno non è necessario, perché parte dell'aria, insieme ai prodotti della combustione, uscirà costantemente nel canale di uscita del gas. In una stanza senza finestre, l'afflusso è disposto su qualsiasi parete esterna, realizzando un canale passante e posizionando un blocco di filtraggio e una ventola di aspirazione dall'interno.

Punto 3. Installazione della base. Le caldaie a pavimento a bassa potenza non sono molto pesanti, ma anche per loro il pavimento deve essere accuratamente ispezionato e preparato. Le caldaie per il riscaldamento di grandi aree sono molto pesanti e richiedono una fondazione separata. La situazione è più semplice se sotto la casa viene realizzata una soletta monolitica in cemento armato: in questo caso è sufficiente rimuovere il pavimento finale e rifarlo con materiali solidi non combustibili. Con fondazioni a pali o a nastro, è necessario posare il pavimento gettare una fondazione separata in cemento armato. I dispositivi leggeri fino a 150 kg possono essere installati direttamente sui tronchi di legno, è sufficiente prevedere uno schermo monolitico di materiale non combustibile.

Collegamento alle prese del gas e alle comunicazioni

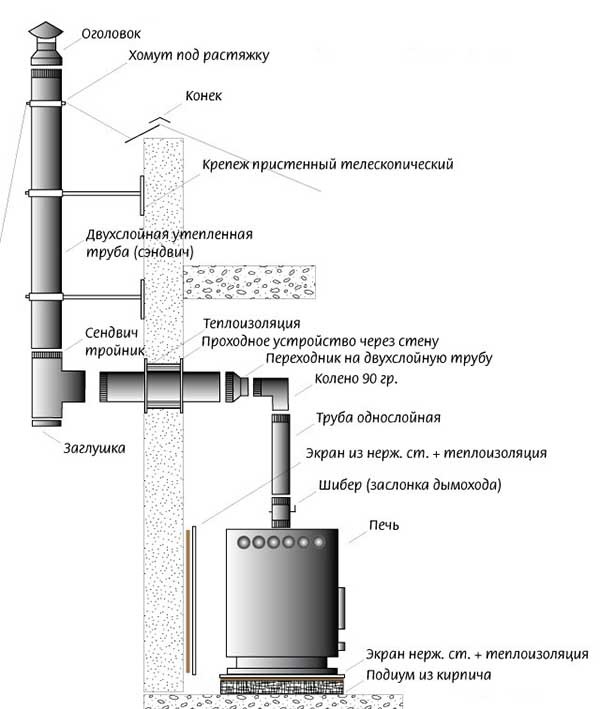

I prodotti della combustione sotto l'influenza del tiraggio vengono rimossi attraverso il canale di uscita del gas. Oggi sono in vendita camini in acciaio realizzati secondo lo schema coassiale. Tra due strati di acciaio inossidabile c'è uno strato di isolamento denso e non infiammabile. Le canne fumarie sono montate su staffe alle pareti, le sezioni sono fissate l'una all'altra con una speciale serratura. Anche il punto in cui il camino attraversa il tetto e il soffitto interpiano sono isolati termicamente con un isolante incombustibile. Il punto cruciale è l'impermeabilizzazione del tetto in corrispondenza della giunzione con il tubo. Dall'esterno viene ricoperta da uno strato impermeabilizzante e rivestita con uno speciale mastice. Non vengono utilizzate pellicole e membrane, che potrebbero sciogliersi a contatto con il camino. Dall'alto, l'intera struttura è coperta da un grembiule – una lastra di metallo, che viene posata in sovrapposizione con le curve e facilita il flusso dell'acqua lungo il tetto inclinato, aggirando il foro di uscita del gas. La testa del tubo è dotata di un fungo o di una visiera per evitare che le precipitazioni penetrino nel tubo.

La caldaia viene poi installata nell'impianto di riscaldamento. A tal fine, i tubi di alimentazione sono dotati di connessioni filettate, saldate per i tubi in acciaio e saldate per i tubi in polipropilene. Per fissare i tubi alle bocchette della caldaia si utilizza del nastro adesivo o una miscela di sigillante e lino per impianti idraulici, utilizzando dei dadi.

Infine, la conduttura del gas viene collegata all'apparecchio. È necessario chiamare il servizio gas; non è possibile farlo da soli. Diventa evidente cosa deve essere fatto in quale ordine: gli addetti al gas devono testare la caldaia subito se tutto il resto è stato completato.

Le norme in materia sono molto severe perché le caldaie a gas sono apparecchiature complicate e potenzialmente pericolose se installate e gestite in modo improprio. Anche se i gas in uscita dall'impianto sono incolori e poco caldi, gli artigiani che ne installano le canne fumarie hanno la stessa alta responsabilità. Per questo motivo è molto difficile individuare le perdite, che possono avere effetti negativi. In un articolo dedicato, esamineremo il design ideale di una canna fumaria per caldaie a gas e scopriremo come viene installata una delle tipologie più diffuse.

Per garantire un funzionamento efficace e sicuro, l'installazione di una caldaia per il riscaldamento in un'abitazione privata richiede un'attenta pianificazione e l'osservanza di particolari linee guida. È essenziale comprendere le norme edilizie locali, i requisiti di ventilazione e le regole di collocazione della caldaia. Oltre ad aumentare l'efficienza energetica, un'installazione corretta riduce i rischi potenziali.

I diagrammi, che mostrano come sono impostati i collegamenti idraulici, di sfiato ed elettrici, sono essenziali per il processo di installazione. Questi supporti visivi facilitano la comprensione di procedure complicate, aiutando i tecnici e i proprietari di casa a posizionare correttamente i componenti e ad assicurarsi che vengano prese tutte le precauzioni di sicurezza.

Tra i fattori importanti da tenere in considerazione vi sono la compatibilità con diversi tipi di combustibile, l'integrazione con gli attuali sistemi di riscaldamento e la scelta delle dimensioni della caldaia in base alle esigenze di riscaldamento. Ogni caratteristica influisce sulla durata e sulle prestazioni della caldaia, che nel tempo influisce sui livelli di comfort e sulle spese di manutenzione.

Il successo dell'installazione di una caldaia per il riscaldamento in un'abitazione privata dipende dalla conoscenza delle linee guida fondamentali, dall'attenzione agli schemi complessi e dalla considerazione di aspetti importanti. Questo articolo guida i proprietari di casa attraverso il processo, concentrandosi sulle precauzioni di sicurezza, sulle considerazioni relative all'ubicazione e sul collegamento efficiente della caldaia ai sistemi attuali. Attraverso un'esplorazione chiara e pratica di questi componenti, i lettori si sentiranno più sicuri nell'affrontare o gestire questo fondamentale progetto di miglioramento della casa.
