Istruzioni per l’installazione dei travetti del tetto a capanna: passo dopo passo con foto

Una delle fasi più importanti per la costruzione di un tetto stabile e duraturo per la vostra casa è l'installazione dei travetti del tetto a capanna. Conoscere la procedura è essenziale sia per la costruzione di un nuovo edificio che per la sostituzione di un vecchio tetto. Potete affrontare questo progetto con fiducia grazie alle chiare istruzioni passo-passo e alle foto di accompagnamento fornite in questa guida.

Un'attenta pianificazione e misurazione sono i primi passi per l'installazione dei travetti del tetto a capanna. Prima di iniziare, assicuratevi di avere a disposizione le forniture e le attrezzature necessarie. Ogni trave dovrà essere misurata e segnata lungo il colmo del tetto. Questo garantisce una spaziatura uniforme e un adeguato sostegno della struttura del tetto.

Quindi, preparate i puntoni in base ai requisiti del vostro tetto. Con una sega, tagliate ogni trave alla lunghezza e all'angolo appropriati. Per garantire un accoppiamento preciso, è necessario verificare due volte le misure e gli angoli. In questa fase preparatoria si gettano le basi per un tetto forte e resistente alle intemperie.

Una volta pronte, le travi sono pronte per essere installate. A un'estremità della struttura del tetto, iniziare a posizionare e fissare il primo travicello. Quando si posizionano i travetti successivi lungo il colmo, utilizzare dei sostegni temporanei per tenerli in posizione. Procedendo passo dopo passo, è possibile assicurarsi che ogni travetto si inserisca saldamente e sostenga il tetto allo stesso modo.

Continuare a controllare l'allineamento e la planarità durante l'installazione dei travetti. Effettuare le regolazioni necessarie per mantenere la pendenza del tetto costante. Utilizzando viti o chiodi, fissate saldamente ogni trave alla piastra superiore del muro e alla tavola di colmo per creare un legame forte che resista alle intemperie e al vento.

Fare riferimento alle foto di accompagnamento per avere un'assistenza visiva durante il processo di installazione. L'illustrazione di ogni fase vi aiuterà a chiarire ogni confusione e ad assicurarvi che state facendo le cose nel modo giusto. Lavorate in modo metodico e lento, assicurandovi che ogni trave sia saldamente in posizione prima di procedere con la successiva.

Per il vostro progetto di costruzione o ristrutturazione, potete installare con successo i travetti del tetto a capanna seguendo queste istruzioni e usando le foto di riferimento fornite. Questa procedura non solo rafforza l'integrità strutturale del tetto, ma vi dà anche un senso di realizzazione mentre continuate a migliorare la vostra casa.

Materiali di consumo per la produzione

L'acciaio e il legno sono utilizzati per realizzare i travetti. Tuttavia, sono disponibili anche telai universali che incorporano entrambi i materiali di consumo. Vengono quindi acquistati come materiali di consumo.

Se volete completare il lavoro da soli, dovrete avere una conoscenza di base della lavorazione del legno e delle giunzioni e la capacità di seguire le linee guida del vostro disegno.

Sono disponibili connessioni:

• morsetti e ponticelli;
• elementi di fissaggio in metallo;
• linguette e scanalature.

Sono inoltre disponibili i seguenti materiali di consumo per la costruzione di strutture a traliccio:

• prodotti speciali per la lavorazione del legno;
• sostanze anticorrosione per il metallo (se non c'è un trattamento in fabbrica).

Le travi possono essere realizzate da voi o ordinate come struttura prefabbricata. I due tipi di formazione del sistema sono appesi e inclinati.

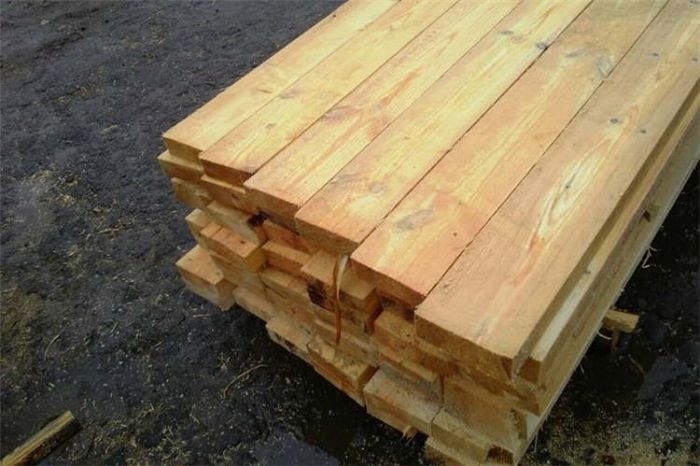

Tavola asciutta

Il lavoro utilizza tavole bordate divise in sezioni. I formati più diffusi per pendenze fino a 7-10 metri sono 50 x 150 e 50 x 200 mm. L'uso di una tavola bagnata è sconsigliato, poiché quando si asciuga la struttura si incrina e si piega, indebolendosi notevolmente.

Inoltre, i difetti (molti nodi, scalfitture, crepe passanti e aree marce) che non dovrebbero esserci sono più semplici da vedere sul materiale asciutto.

Per le travi, il pino, soprattutto siberiano, è il materiale migliore in termini di resistenza, durata e qualità. Tuttavia, gli sbozzi possono essere realizzati anche con materiali più costosi come il cedro, il faggio e il larice.

Metallo

La massima resistenza strutturale si ottiene utilizzando il sistema di travetti in metallo. La marca del materiale scelto ha un impatto diretto sulla sua qualità. Il materiale più comunemente utilizzato è l'acciaio al carbonio zincato, che previene la corrosione del telaio.

Tubi rotondi e rettangolari, angoli d'acciaio e marchi sono utilizzati per formare la guaina e la base.

I profili in acciaio zincato hanno un passo massimo di 200 cm e una pendenza massima di 7 m. Il telaio è saldato, insieme ad alcuni componenti robusti, alle travi. La durata di vita delle strutture metalliche è molto lunga.

Il costo di questo tipo di struttura è superiore a quello delle strutture in legno, ma ha il vantaggio di avere un elevato grado di sicurezza antincendio (gruppo "NG").

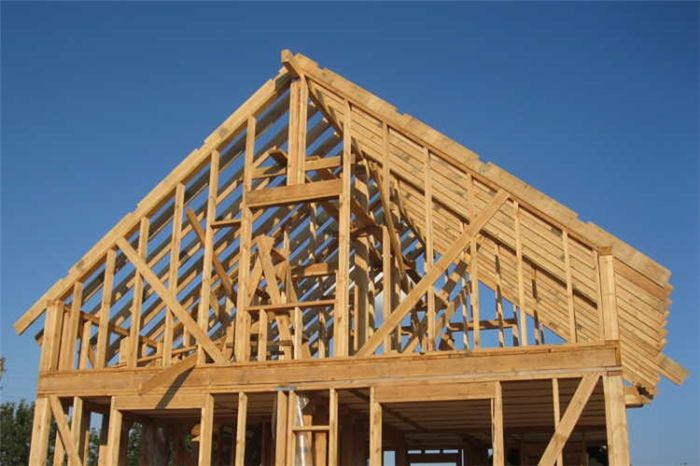

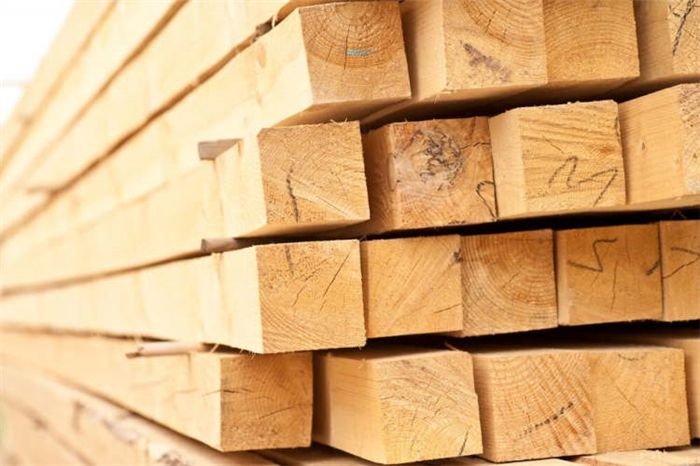

legname

Il materiale utilizzato è il legno normale o lamellare (pino, larice, quercia, faggio e raramente cedro). Si consiglia di utilizzare un materiale con uno spessore di 5 cm per le travi. Lunghezza: 6 m (standard); larghezza: a scelta, tra 10 e 25 cm. In alcuni casi la durata viene prolungata quando si lavora su progetti individuali.

La trave misura 15 x 15 cm per il Mauerlat in sezione. Le rastrelliere, i filoncini, i puntoni e i serraggi sono utilizzati come parti ausiliarie; i listelli sono realizzati in 2.Tavole da 5 x 10 cm. Ogni sezione misura 5 x 10 cm.

Inoltre, i materiali di consumo sono di tutti i tipi:

• elementi di fissaggio,
• primer,
• Vernici e altre sostanze destinate alla lavorazione del telaio.

Come realizzare correttamente le gambe dei travetti?

La produzione di travetti avviene in fabbrica con l'ausilio di macchinari. Il legno viene accuratamente lucidato, levigato ed essiccato a un tasso di umidità prestabilito prima di essere tagliato nella misura richiesta. I prodotti sono conservati in uno spazio dedicato con un'umidità dell'aria del 60%, che soddisfa un requisito cruciale.

Durante l'installazione, le capriate – due travi unite nella parte superiore del telaio a formare un triangolo – vengono utilizzate per posare i travetti. Sopra di esse viene installata la guaina. L'angolo di inclinazione della capriata e gli angoli delle falde del tetto devono coincidere esattamente.

Le norme edilizie prevedono che le travi siano fissate con le seguenti tecniche:

• duro,
• scorrevole,
• con estensione e rinforzo,
• avvitamento di una trave o di un tronco con le sue estremità,
• e anche con l'ausilio di un'armatura bifacciale con giunzione.

Il passo della gamba del travetto è limitato a 60 centimetri. Un singolo pannello di installazione, esteso o solido, può sostenere fino a 100 kg di peso. La sezione trasversale dei travetti dovrebbe essere 1.5-2 volte più piccolo di quello della piastra a muro.

Le tabelle GOST forniscono informazioni sul peso specifico del materiale di consumo utilizzato in questi calcoli. Il numero di m3 di legname e tavole utilizzati per il progetto viene utilizzato per calcolare il tonnellaggio totale del tetto. La distanza media tra i centri dei travetti è pari a 0.6 metri.

Trattamento con composti

Attraverso un processo di zincatura galvanica, i telai metallici in acciaio al carbonio diventano resistenti all'acqua e agli sbalzi di temperatura, oltre che, idealmente, alla corrosione.

Raramente i materiali in legno vengono lavorati in loco nella fabbrica. Per loro vengono impiegati i seguenti accorgimenti:

1. Ritardanti di fiamma (sostanze che aumentano la resistenza dei materiali agli agenti chimici).
2. Antisettici (proteggono da funghi e muffe, rendendo la superficie completamente immune da essi).
3. Propilanti (rafforzano e compattano ulteriormente la superficie degli strati interni, proteggendola da precipitazioni, condensa, sbalzi di temperatura, insetti nocivi e roditori).
4. Primer (sotto la vernice o una tonalità di vernice selezionata, per riempire i pori della superficie e utilizzare in modo economico i materiali di verniciatura).

Se il legno delle travi non è stato trattato, si può usare una pistola a spruzzo, un rullo o dei pennelli per farlo a casa.

L'uso di protezioni chimiche è ritenuto rispettoso dell'ambiente perché le vernici e gli impregnanti sono interamente a base minerale nella loro struttura, con l'aggiunta di additivi sintetici creati appositamente per loro.

Inoltre, il legno può essere trattato con olio essiccante, cera, legno liquido (abroform flessibile), teak, semi di lino o olio di girasole.

Come effettuare i tagli?

Utilizzare strumenti di falegnameria per creare incisioni (tagli) nelle gambe dei travetti. I tagli sono posizionati tra i 20 e i 45 gradi rispetto all'angolo del telaio complessivo. A tal fine, la superficie del legno viene preventivamente segnata in base al disegno fornito, quindi si eseguono tagli accurati lungo i segni con un seghetto alternativo elettrico o tradizionale.

Le dimensioni specificate dell'edificio dettano l'ordine dei lavori ad angolo. Ad esempio, se le misure esterne della casa indicano una lunghezza di 48 metri e una larghezza di 24 metri, la lunghezza dei travetti da tagliare è la seguente:

• utilizzare il teorema di Pitagora: il solaio del sottotetto fino al centro dell'edificio (al colmo) e i sostegni del colmo saranno considerati gambe, e l'ipotenusa sarà la lunghezza della gamba del travetto, senza appendere l'estremità inferiore oltre il perimetro della parete strutturale (esterna);
• poiché si sta considerando un tetto a capanna, la lunghezza della casa viene divisa a metà – 24 m, quindi l'angolo di inclinazione viene segnato sul disegno con un goniometro;
• Poi si misurano 2 m 163 cm dalla linea opposta all'altro lato, e al centro si fa un segno di 2 m 400 cm, a scopo di ulteriore difesa;
• il triangolo ottenuto nel disegno indica le pendenze del tetto:
• dopo aver calcolato la lunghezza dei travetti, a distanze uguali, si segnano i tagli sul legno o sulle tavole e si formano con un utensile, con le estremità verso il basso, secondo il diagramma;
• la trave installata per i travetti viene fissata lungo i bordi con strisce e l'angolo viene tagliato.

L'unico modo per eseguire lo stesso taglio su tutti i lati del tetto è utilizzare una dima ben pianificata. È meglio considerare gli angoli e le fessure per ogni gamba separatamente, tenendo presente il potenziale scenario in cui il Mauerlat può portare a un lato.

Per facilitare la connessione con gli altri componenti del sistema e mantenere la resistenza del sistema, i tagli non devono essere troppo profondi.

Montaggio fai da te

Esaminiamo ora il processo di assemblaggio dei travetti:

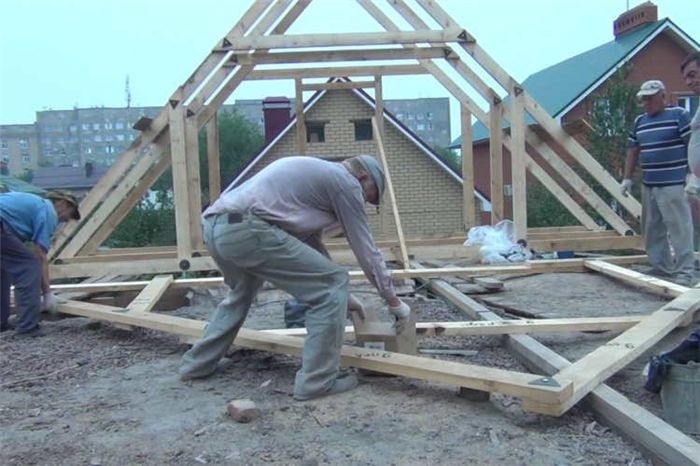

A terra o sul tetto

Il telaio di base può essere assemblato in vari modi. Ogni maestro sceglie il metodo di installazione che gli è più congeniale. La struttura viene assemblata a terra senza essere fissata intorno ai bordi. Successivamente, viene sollevato con l'aiuto di apparecchi di sollevamento e fissato saldamente.

L'assemblaggio sul tetto è più impegnativo; tutto deve essere fatto in modo sequenziale dall'interno verso l'esterno, seguendo il disegno in pianta segnato.

Per entrambe le opzioni vengono montate impalcature e scale di montaggio alte lungo il perimetro dell'edificio per facilitare la mobilità. Si utilizzano servizi di arrampicatori industriali in situazioni difficili.

Come aumenta la lunghezza?

L'aggiunta di una porzione misurata di materiale con una sovrapposizione è una caratteristica dell'allungamento dei travetti. Per allungare i telai metallici si ricorre alla saldatura.

L'estensione del legno viene eseguita in diversi modi:

1. Posizionamento delle tavole una sull'altra (sovrapposizione). In questo caso, la lunghezza delle vanghe è di 1 m. Qui, nel punto di connessione, vengono conficcati 10 chiodi (preferibilmente a vite) in modo che l'estremità che fuoriesce possa essere piegata. A volte si ricorre a un fissaggio aggiuntivo con piastre forate per garantire un'installazione affidabile.
2. Si può utilizzare anche il metodo "di testa", considerato ancora più affidabile del precedente. A tal fine, l'estremità di una tavola viene fissata all'estremità della seconda. Sopra il giunto, su entrambi i lati, si posizionano altre tavole (ciascuna lunga 1 m). Il nodo viene fissato con chiodi, disponendoli a scacchiera.

Selezionare "taglio obliquo" per costruire le travi di tavole e il mauerlat. Si sceglie un angolo e si fissa un'incisione con nastro perforato, bulloni e dadi. Forniscono un supporto con altre tavole vicine.

Nel video potete vedere come estendere i travetti:

Preparazione delle capriate del tetto

Si assemblano i triangoli piatti costituiti da travi o da gambe. Dopo aver posizionato le capriate sul mauerlat, si utilizzano gli arcarecci per unirle l'una all'altra. Poiché i nodi di collegamento sopportano il peso della struttura, devono essere fissati in modo affidabile.

I collegamenti trasversali sono fissati con angoli speciali. I costruttori esperti utilizzano i puntoni per le capriate durante l'installazione; con la loro assistenza, il processo viene semplificato più volte. Prima di procedere alla posa, assicurarsi che la loro posizione sia precisa (controllare secondo il disegno).

Sollevamento e installazione delle capriate finite

Ponteggi, scale a pioli, scale da soffitta, un martinetto e un paranco a mano sono necessari per lavorare in altezza perché consentono di spostare travi e tavole senza rischiare di danneggiarle. Carrelli elevatori e altre gru sono opzioni aggiuntive (macchine).

Una cintura da meccanico, in cui riporre gli attrezzi manuali necessari, sarà molto utile per il maestro in altezza per facilitare il lavoro. Quando si sollevano strutture con dispositivi portanti, le strutture vengono fissate in due punti paralleli invece che in uno solo, e il perimetro della struttura viene poi rinforzato con elementi di fissaggio.

Come installare i travetti su un tetto a capanna da soli?

È preferibile utilizzare il metodo "di testa" metodo per installare i travetti dall'interno, o dal lato del sottotetto, all'inizio del progetto. Questo si ottiene segando le travi (estremità superiori) con un angolo specifico, in modo che coincidano esattamente l'una con l'altra.

Successivamente, si utilizzano elementi di fissaggio (piastre e chiodi) per fissarli. Questa tecnica funziona bene per edifici modesti. Per percorrere il perimetro si può utilizzare una scala a pioli.

Come si installa su una casa in legno?

Le rotaie su un tetto a capanna possono essere installate con alcune tecniche molto apprezzate, la più comune delle quali è il metodo del taglio (sega + ascia). Funziona bene per la costruzione di case in blocchi e mattoni, perché è il più rigido e forte possibile. L'incisione viene fatta in corrispondenza del rilievo di Mauerlat.

Un altro metodo è quello di cucire una trave di supporto e poi tagliarla utilizzando una fustella fatta di due tavole sottili e una tavola lunga (1 m). Questa tecnica di fissaggio, che viene cucita sui lati dei travetti, è consigliata per la costruzione di annessi.

Installazione su un telaio di tronchi

A causa del peso dei tronchi, è considerata impegnativa. In questo caso, si utilizza un metodo mobile o si effettuano tagli in corrispondenza dei punti di fissaggio. Questa tecnica funziona bene per le strutture in legno a strati, per far sì che la struttura si restringa ancora di più.

Una metà del supporto scorrevole poggia sui travetti, mentre l'altra metà poggia sul mauerlat. Le cerniere sono utilizzate per unire tra loro i componenti strutturali.

Nel video, l'installazione dei travetti su una casa di legno.

Come installare il telaio?

Il metodo di installazione più comune, che coinvolge sia la struttura principale che la guaina ed è trattato in dettaglio sopra, viene effettuato direttamente sul tetto o a terra. Il proprietario decide quale approccio è più appropriato.

Indipendentemente dagli strati di copertura e dal materiale di rivestimento scelto, un ingegnere creerà un disegno dettagliato del telaio dopo aver consultato il cliente. Il telaio vero e proprio può essere di metallo o di legno.

Per una struttura a blocchi (gas-block)

Il sistema a platea di una casa a blocchi è composto da blocchi di gas, blocchi di schiuma, cemento armato e lastre di cemento che sono sempre collocate su un nastro armato utilizzando il metodo convenzionale (menzionato sopra).

La fondazione della struttura viene realizzata incollando i ferri di armatura sporgenti con materiale impermeabilizzante e posizionando una trave profilata larga e spessa sopra di essi lungo i fori previsti.

Successivamente, utilizzando strumenti meccanici e automatizzati (un carrello elevatore), il telaio realizzato con il materiale di consumo preparato viene assemblato sul terreno e sollevato. Per il montaggio si utilizza il lato del tetto, seguito da un'impalcatura o da una scala di prolunga all'esterno.

Gli ancoraggi, utilizzati in quantità esattamente pari a quella dei travetti, servono a fissare l'intero sistema di travetti.

È possibile utilizzare il fissaggio dei perni nel calcestruzzo per le case con blocchi a gas senza cintura armata. Con l'uso di questa tecnologia, l'intero perimetro della casa può essere dotato di grandi e lunghi bulloni installati in profondità nelle pareti strutturali, fissati da piastre metalliche o di legno che sosterranno i travetti.

Nel video, i travetti vengono installati su una casa con blocchi a gas.

Con istruzioni chiare e foto pratiche, in questa guida completa vi accompagniamo passo dopo passo nell'installazione dei travetti del tetto a capanna. Questo post copre tutte le fasi del processo, dalla raccolta dei materiali all'installazione dei travetti, sia che siate proprietari di una casa o appassionati del fai-da-te. Seguendo questi semplici passaggi, potrete affrontare questo aspetto cruciale della costruzione di un tetto e garantire un tetto a capanna solido e affidabile per la vostra casa.

Trucchi e consigli utili per il lavoro

Alcuni suggerimenti per aiutarvi nel vostro lavoro:

1. Per un sistema di travi sospese, compresi i tiranti, è consigliabile utilizzare legno di grado I; per le travi su un tetto inclinato, utilizzare legno di grado II.
2. Per i pali e i puntoni di sostegno è adatto anche il legno di grado III, ma nella scelta delle materie prime bisogna prestare attenzione al materiale che contiene meno nodi.
3. Lo spessore delle lastre dipende dal peso del materiale di copertura scelto, dal carico futuro e dalle caratteristiche climatiche della regione, tenendo conto degli inverni nevosi. Ad esempio, per la parte centrale della Federazione Russa, il carico di 1 m2 di tetto è di circa 180-200 kg.
4. I parametri dei travetti per la costruzione dipendono dalle dimensioni calcolate dell'intera struttura, tenendo conto delle sue proprietà di inclinazione a un determinato angolo.
5. Al posto dei chiodi, è meglio utilizzare ferramenta filettata. Se si utilizzano i chiodi, il loro diametro minimo deve essere di 4 mm e la loro lunghezza di almeno 40 mm.
6. L'angolo per il fissaggio dei travetti viene sempre installato su entrambi i lati dell'unità, se il suo design lo consente: ciò garantirà un posizionamento simmetrico degli elementi di fissaggio.
7. Le travi sono realizzate solo con legname spesso, con una sezione trasversale di 150 x 50 mm. Durante l'installazione, le travi non devono scivolare sopra gli elementi di supporto – vengono fissate il più saldamente possibile.

Video sull'argomento dell'articolo

L'installazione del sistema di travi a timpano è illustrata nel seguente video:

Per costruire un tetto robusto e duraturo per la vostra casa, è necessario installare i travetti del tetto a capanna. L'integrità strutturale del tetto deve essere garantita da una pianificazione meticolosa e da un'esecuzione precisa di questo processo.

Per prima cosa, come indicato nell'articolo, raccogliere tutte le attrezzature e i materiali necessari. Questo include dispositivi di sicurezza come occhiali e guanti, travi, tavole di colmo, bretelle e chiodi. Tutto ciò che è stato preparato in anticipo renderà l'installazione più agevole.

Successivamente, assicurarsi che ogni travetto sia posizionato e fissato correttamente seguendo le istruzioni dettagliate fornite. Per garantire la coerenza e la stabilità dell'intera struttura del tetto, è necessario prestare molta attenzione agli angoli e alle misure.

Durante l'installazione, fare riferimento alle fotografie di accompagnamento come guida visiva. Tutte le istruzioni scritte possono essere rese più chiare dall'uso di supporti visivi, che rendono più semplice la comprensione del posizionamento e dell'orientamento di ciascun travetto.

Controllare l'allineamento dei travetti e le connessioni con il colmo e le pareti di supporto una volta che sono tutti in posizione. Lo scopo di quest'ultimo esame è quello di confermare che l'ossatura del tetto è resistente alle intemperie e robusta.

Infine, al termine dell'installazione, dedicare un po' di tempo a riordinare l'area di lavoro e a smaltire in modo appropriato eventuali detriti. Oltre a migliorare la sicurezza, un'area di lavoro ordinata trasmette un atteggiamento professionale nei confronti dei lavori di costruzione e ristrutturazione.

Seguendo attentamente queste istruzioni è possibile installare con successo i travetti del tetto a capanna e prolungare la durata e l'integrità strutturale del tetto della propria casa.
