Metodo per la realizzazione di una fondazione a pali per una casa in calcestruzzo cellulare

La costruzione di una casa richiede la realizzazione di solide fondamenta, soprattutto se si utilizza il calcestruzzo cellulare. La fondazione a pali è un modo pratico per garantire stabilità e longevità. Combinando la forza dei pali in cemento con una griglia in cemento armato, questo tipo di fondazione distribuisce uniformemente il peso sul terreno. Offre una fondazione stabile per gli edifici ed è particolarmente adatta a luoghi con diversi tipi di terreno.

A causa delle sue qualità uniche, il cemento cellulare, caratterizzato da leggerezza e isolamento, necessita di una fondazione in grado di sostenerlo. I pali in calcestruzzo profondamente interrati sono il primo passo della tecnica della palificazione. Sostenendo il peso della struttura e spostandolo sugli strati di terreno stabili sottostanti, i pali funzionano come pilastri. Le dimensioni dell'edificio e la capacità del terreno di sostenere il peso sono due fattori che determinano il numero e la posizione dei pali.

Una volta posizionati i pali, si costruisce un grigliato in calcestruzzo armato. Questa griglia, che unisce tutti i pali, è costituita da armature verticali e orizzontali inserite nel calcestruzzo. Funge da fondamento per le pareti della casa in cemento cellulare, garantendone la stabilità e la planarità nel tempo.

La capacità di una fondazione a griglia di pali di distribuire efficacemente il peso dell'edificio è un vantaggio per le case in cemento armato. Distribuendo il carico su più punti, il sistema di palificazione riduce il rischio di assestamenti irregolari o di danni strutturali, a differenza delle fondazioni tradizionali che si basano solo sui poggioli. Questa tecnica è particolarmente utile nei luoghi in cui le condizioni del terreno sono molto variabili o in cui i movimenti del terreno sono frequenti.

In sintesi, la tecnica di fondazione a platea fornisce un metodo affidabile per la costruzione di case in cemento armato. Questo metodo, che si adatta bene a vari tipi di terreno e condizioni ambientali, garantisce la stabilità e la longevità della struttura combinando la forza dei pali in calcestruzzo con una griglia rinforzata. È un'ottima opzione per i costruttori che desiderano realizzare case durature e in grado di superare la prova del tempo.

Passo	Descrizione del sito
Preparazione del sito	Sgomberare l'area, rimuovere i detriti e livellare il terreno.
Marcatura	Segnare le posizioni dei pali in base al piano di fondazione.
Installazione dei pali	Praticare i fori nelle posizioni contrassegnate e installare i pali nel terreno.
Riempimento del calcestruzzo	Riempire i fori con il calcestruzzo per fissare i pali in posizione.
Installazione della cassaforma	Costruire la cassaforma intorno ai pali per creare la struttura a travi grigliate.
Rinforzo	Inserire barre di rinforzo all'interno della cassaforma per una maggiore resistenza.
Versamento del calcestruzzo	Versare il calcestruzzo nella cassaforma per formare la trave grigliata.
Rimozione della cassaforma	Rimuovere la cassaforma una volta che il calcestruzzo si è indurito.
Fondazione pronta	La fondazione a pali è ora pronta per la costruzione della casa.

Che cos'è una fondazione a palificazione?

Uno dei metodi principali per realizzare una fondazione su pali è la fondazione su pali a griglia, che consiste in una cintura di reggiatura superiore e in un sistema di supporti verticali.

Affondando nel terreno, i sostegni (pali) formano punti di ancoraggio stabili e fissi, evitando gli strati superiori instabili e raggiungendo quelli densi.

Il nastro di reggetta, noto anche come grigliato, funziona in modo simile a una fondazione a nastro, ma è fissato saldamente sopra i pali anziché essere posizionato lungo l'intera lunghezza del cuscino di sabbia. Ogni parete portante della casa ha sotto di sé travi e nastri grigliati, che creano una robusta struttura di supporto.

Di conseguenza, il peso della casa viene trasportato dal grigliato e trasferito agli strati di terreno denso attraverso il sistema di pali.

Questo distingue una fondazione a pali grigliati da una fondazione a nastri, che è strutturalmente identica ma si differenzia per il fatto che il nastro poggia sulla superficie del terreno oltre ai pali, alleggerendo così parte del carico sui supporti verticali.

Questi due tipi di fondazioni non devono essere confusi l'uno con l'altro, perché si verificano tipi di trasferimento del carico completamente diversi.

Quasi tutte le forme di fondazioni su pali sono palificate, nonostante le notevoli differenze nella progettazione dei pali.

È adatto per una casa in cemento armato???

Gli unici fattori che limitano la capacità portante delle fondazioni su pali sono le qualità del terreno e le capacità dei pali.

La capacità portante e il carico specifico sul terreno possono essere notevolmente aumentati e diminuiti, migliorando così l'efficienza della struttura, aggiungendone altri o costruendo piattaforme di supporto sotto le estremità inferiori dei pozzi.

Il mattone pesa circa cinque volte di più del cemento cellulare, che ha una resistenza da quattro a cinque volte inferiore.

Ciò significa che una casa in cemento cellulare non può essere a più piani e pesa molto meno di un edificio in mattoni o in cemento normale.

È quindi possibile utilizzare questo tipo di struttura di supporto in modo sicuro, perché le possibilità di una fondazione a pali per una casa in cemento armato non solo sono sufficienti, ma anche ridondanti.

Struttura di base

Un sistema di sostegno noto come fondazione a pali è costituito da quanto segue:

• Sistema di pali. Si tratta di aste verticali, metallo, calcestruzzo o legno. Vengono immersi nel terreno fino al contatto stabile con gli strati solidi. In alternativa, t.n. Pali "sospesi", tenuti nel terreno grazie alla forza di attrito del terreno e delle pareti laterali del pozzo. I pali di sospensione sono utilizzati meno frequentemente perché richiedono un pozzo lungo, che non è sempre possibile realizzare. Inoltre, i pali ad attrito sono soggetti a un assestamento graduale, soprattutto nei terreni impregnati d'acqua.
• Griglia. Svolge una doppia funzione: collega tutti i tronchi in un unico sistema rigido, che aumenta notevolmente la capacità portante di ogni unità, e funge anche da linea di supporto per le pareti portanti, esterne e interne. Esistono strutture grigliate in legno (legname), metallo e calcestruzzo, utilizzate in combinazione con il tipo di pali e il materiale delle pareti appropriato.

Vantaggi e svantaggi

I vantaggi di una fondazione su pali sono i seguenti:

• Tecnologia di costruzione relativamente semplice.
• Possibilità di produzione e installazione indipendente di tutti gli elementi.
• Non è necessario assumere una grande squadra di costruttori.
• Il consumo di materiale è notevolmente inferiore rispetto al tipo di nastro incassato.
• La fondazione non dipende praticamente dai processi di assestamento del terreno.
• La connessione rigida di pali e grigliati forma un sistema resistente a tutti i carichi e non reagisce nemmeno al passaggio dei treni nelle vicinanze.
• Possibilità di lavorare quasi tutto l'anno, esclusi i giorni di gelo inferiori a -10°.
• La mancanza di contatto con il terreno ghiacciato contribuisce a trattenere il calore delle strutture abitative.
• Possibilità di costruire su un pendio o una piega del terreno.
• Il costo di una fondazione di questo tipo è notevolmente inferiore a quello della costruzione di una cintura tradizionale.

Le fondazioni con pali e grigliati presentano diversi svantaggi.

• La possibilità di creare un seminterrato o un piano terra è praticamente assente.
• Se il peso della casa supera le 50 tonnellate, si dovrebbe scegliere un'altra opzione di base.
• È necessario effettuare un'analisi approfondita e professionale del terreno, calcolare la sua capacità portante e altre caratteristiche per determinare con precisione il numero di pali e la forma del campo di pali.
• In assenza di carichi verticali di svergolamento, gli impatti laterali sulla pila rimangono e creano forze considerevoli che possono deformare o distruggere il supporto.
• Durante la costruzione è necessario utilizzare attrezzature speciali.

La maggior parte degli inconvenienti sono inerenti a questo tipo di struttura portante e sono comuni a tutti i tipi di fondazione su pali.

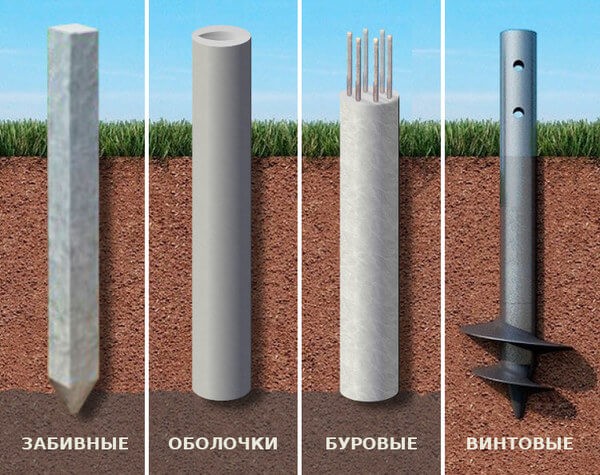

Tipi esistenti

Per una fondazione su pali, esistono diverse opzioni di progettazione:

• Pali infissi.
• Pali trivellati.
• Pali a vite.

Per infiggere i pali infissi si utilizzano macchine specializzate. Possono essere composti da metallo, legno o cemento armato, anche se quest'ultimo è già estremamente raro.

I pali trivellati e i pali a vite, che possono essere fabbricati sul posto (alesati) o acquistati già pronti e conficcati nel terreno con la forza fisica, sono adatti per l'autoinstallazione.

I pali in cemento armato, prodotti da aziende specializzate con tecnologie avanzate, offrono la massima capacità di carico.

Allo stesso tempo, il processo di installazione di questi pali è il più complesso e laborioso, e richiede il coinvolgimento di costruttori qualificati ed esperti dotati degli strumenti giusti.

I pali trivellati, un getto monolitico di calcestruzzo in un pozzo già predisposto, sono il tipo più diffuso.

Le dimensioni del pozzo e le caratteristiche della base consentono di formare una piattaforma di supporto di ampia superficie, impermeabile ai carichi di gelo, e tutto il lavoro può essere completato con le proprie mani.

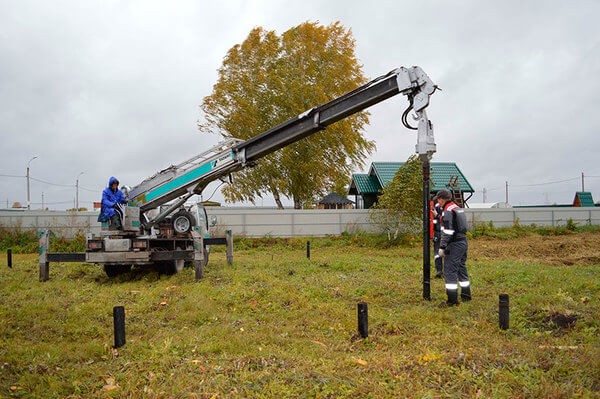

Poiché i pali a vite sono relativamente nuovi, la maggior parte degli utenti ha qualche riserva su di essi.

La sezione inferiore della canna è dotata di una punta appuntita con una o più lame da taglio a forma di spirale ed è costruita con un tubo a parete spessa (4-5 mm). Per immergersi, si deve avvitare fino a una profondità predeterminata nel terreno.

Il processo è semplice, ma per evitare di rovinare la pila e di non ottenere il risultato desiderato, è necessario conoscerne gli elementi essenziali e avere un po' di esperienza pratica.

La lavorazione con supporti a vite è anche la più veloce perché non richiede alcuna preparazione preliminare o scavo.

L'unico problema, se si evitano gli inconvenienti tecnologici, è la corrosione, a cui la canna metallica è estremamente vulnerabile.

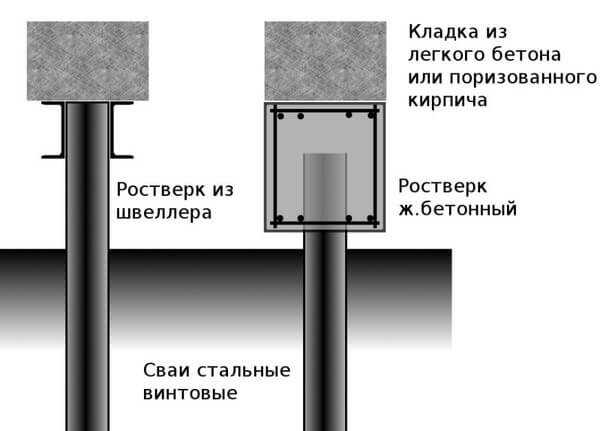

Opzioni di grigliatura

Nella progettazione della griglia si possono utilizzare diversi materiali:

• Il legno.
• Il metallo.
• Calcestruzzo armato.

Una cintura in calcestruzzo è la più impegnativa, oltre che la più resistente. Si realizza quasi con le stesse tecniche della base a strisce, ma a una certa distanza dalla superficie e non in una trincea.

L'installazione di un grigliato in legno, che è una trave 150:200 o 200 per 200 mm, è notevolmente più semplice.

Installate sulle teste dei pali, le travi di legno sono fissate tra loro con giunti bullonati.

Le teste dei pali hanno una griglia metallica fissata su di esse per la saldatura. Sebbene sia il metodo più rapido, il taglio di travi spesse e massicce è un compito impegnativo che richiede spesso l'uso di attrezzature di sollevamento a causa del loro peso.

La soluzione ideale per una casa in cemento armato sarebbe quella di costruire un grigliato in legno, anche se ogni situazione richiede un calcolo unico.

Come calcolare la profondità di immersione delle pile

Il valore determinato attraverso la sperimentazione è la profondità di immersione dei pali. La profondità degli strati densi è una variabile aleatoria che non può essere calcolata.

Per accertare la profondità delle rocce dure del terreno, l'unico requisito è la perforazione di un pozzo di prova o l'infissione di un palo di prova.

Questo è un prerequisito di SNiP; approcci alternativi sono ignoranti e pericolosi per la struttura e gli occupanti.

Uno dei valori utilizzati nei calcoli successivi è la profondità trovata con il metodo della prova.

Per una casa in cemento armato, la fondazione con pali e grigliati è una tecnica essenziale per garantire stabilità e durata. Il processo di costruzione di una fondazione di questo tipo è trattato in dettaglio in questo articolo, insieme al posizionamento dei pali per sostenere il peso dell'edificio. La fondazione distribuisce uniformemente il peso della casa incorporando travi in cemento armato, o grigliati, in cima ai pali. In questo modo si evitano assestamenti e danni strutturali nel tempo. Analizziamo i materiali necessari, la procedura di costruzione e i vantaggi dell'utilizzo di questo approccio per la costruzione su calcestruzzo cellulare, fornendo informazioni utili sia per i costruttori che per i proprietari di case.

Esempio di calcolo

Il processo di calcolo di una fondazione su pali prevede il conteggio dei pali. Si ottiene dividendo il peso calcolato della casa per la capacità di carico del sistema di supporto.

In altre parole, saranno necessari dieci pali se il peso condizionale della casa è di dieci tonnellate e la capacità portante del palo è di una tonnellata.

La disposizione della casa determina la distribuzione dei sostegni. Gli angoli sono le aree principali e più cruciali che determinano la stabilità e l'affidabilità della fondazione.

Inizialmente, in fase di progettazione, si prevede un palo per ogni angolo, dove si incontrano le pareti portanti e gli altri nodi di carico.

Per ottenere una distribuzione il più possibile uniforme del carico, i supporti rimanenti vengono poi distribuiti equamente.

I progettisti esperti incorporano sempre un cuscinetto di sicurezza nei loro progetti, per consentire alla fondazione di sostenere carichi operativi aggiuntivi o il peso delle aggiunte.

Tecnologia di costruzione

Vediamo ora il tipo più diffuso di fondazione a pali trivellati realizzabile manualmente. Questa è una struttura di sostegno per pali trivellati.

Metodo:

Preparazione

Le piante e gli oggetti estranei sono stati rimossi dal sito. In corrispondenza dei punti in cui devono essere installati i pali, vengono segnati e installati i picchetti.

Per mantenere l'accuratezza degli angoli retti, è indispensabile verificare che le diagonali siano uguali.

Successivamente, i pozzi vengono perforati con attrezzature specializzate o, se possibile, con una trivella manuale.

Per creare dei cuscini che allarghino la base dei supporti e diminuiscano la pressione specifica sul terreno, le porzioni inferiori dei pozzi vengono leggermente allargate.

Successivamente, nei pozzi vengono inseriti i manicotti, una sorta di cassaforma costituita da tubi di plastica o da materiale di copertura a doppio strato arrotolato in un tubo del diametro necessario.

Armatura, getto di calcestruzzo

Sulla superficie si costruisce la gabbia di rinforzo. Si tratta di una griglia spaziale con dimensioni che permettono di inserirla nel foro abbastanza liberamente. La sua lunghezza è leggermente superiore alla profondità dei pozzi.

Il calcestruzzo di grado M200 o superiore viene utilizzato per riempire i pozzi dopo l'installazione dell'armatura. Per eliminare le bolle d'aria, il materiale viene versato e poi svasato a baionetta.

È meglio versare a una temperatura di almeno +20°F, ma non inferiore a +5°. I pozzi vengono lasciati vuoti per 20-28 giorni dopo il riempimento, per consentire la solidificazione strutturale.

Affrettarsi e iniziare troppo presto i lavori aggiuntivi può causare il deterioramento dei supporti e rappresentare un grave rischio per le fondamenta.

Creazione di un grigliato

I grigliati in calcestruzzo sono i più resistenti. Viene versato in casseforme predisposte all'altezza necessaria dal suolo.

Una cintura blindata viene installata e fissata saldamente all'armatura che sporge dai pali dopo che la cassaforma è stata costruita con pannelli di legno rivestiti internamente di polietilene.

In questo modo si otterrà una struttura forte e monolitica, in grado di sostenere case piuttosto grandi e pesanti e di resistere a tutti i carichi.

La contemporanea gettata di calcestruzzo richiede 28 giorni per l'indurimento e altri processi.

Successivamente, con l'impiego di mastice bituminoso o di bitume a caldo, si impermeabilizza l'esterno della base e il progetto di fondazione è considerato concluso.

Video utile

Questa sezione offre una panoramica della fondazione su pali per una casa in cemento armato:

La costruzione di una fondazione a pali in cemento cellulare per una casa è un modo pratico per garantire stabilità e longevità. Distribuendo uniformemente il peso della struttura, questa tecnica riduce la possibilità di assestamenti irregolari. È possibile costruire una solida fondazione per le pareti in calcestruzzo aerato, leggere ma resistenti, infiggendo i pali in profondità nel terreno.

La procedura richiede un'esecuzione precisa e una pianificazione meticolosa. Per trovare la profondità e la posizione ideale dei pali, occorre innanzitutto esaminare il terreno. Dopo aver infisso i pali nel terreno, si costruisce il grigliato che unisce i pali e crea una piattaforma piana per l'edificio.

L'adattabilità di una fondazione su pali alle diverse condizioni del terreno è uno dei suoi principali vantaggi. È particolarmente utile in luoghi in cui le fondazioni tradizionali potrebbero avere difficoltà, come quelli con terreni sciolti o instabili. Rispetto alle tecniche alternative, questo tipo di fondazione è anche meno invasivo e può essere realizzato più rapidamente.

In sintesi, la scelta di una fondazione su pali per una casa costruita in cemento cellulare è una decisione saggia che combina forza, affidabilità ed efficienza. Questo tipo di fondazione è una scelta flessibile per i progetti edilizi contemporanei, perché garantisce una base stabile, si adatta a diversi terreni e supporta le qualità speciali del cemento cellulare.
