Istruzioni passo-passo per la realizzazione di una fondazione su pali in tubi di cemento-amianto

Gli edifici che si trovano in una varietà di condizioni del terreno richiedono un approccio metodico alla stabilità e alla durata quando si costruisce una fondazione a pali su tubi in cemento-amianto. Questa tecnica offre una fondazione stabile per le strutture, rendendola particolarmente appropriata in situazioni in cui la stabilità del terreno è un problema.

Prima di tutto, la preparazione del sito è essenziale. Assicurarsi che l'area sia livellata e priva di detriti prima di posare le fondamenta. In base alle specifiche tecniche e ai piani architettonici, si segnano le posizioni di ogni palo.

Si inizia quindi a scavare in corrispondenza di ogni palo. Per garantire che i tubi in cemento-amianto raggiungano gli strati portanti sotto il terreno, vengono scavati dei fori per adattarli alla loro lunghezza. La stabilità della fondazione dipende in modo determinante dal diametro e dalla profondità di questi fori.

I tubi in cemento-amianto vengono inseriti verticalmente in ogni foro dopo averli preparati. Componenti strutturali primari della fondazione, questi tubi sostengono e spostano il peso dell'edificio verso gli strati più stabili e profondi del terreno.

Il calcestruzzo viene versato in ogni buca che circonda i tubi una volta che questi sono stati saldamente interrati. Il calcestruzzo riempie gli spazi tra i tubi e il terreno, fissando saldamente le fondamenta in posizione. Spesso vengono rinforzati con barre di acciaio.

Infine, su ogni palo viene posizionata una platea o un basamento in calcestruzzo. Distribuendo uniformemente il peso dalla struttura sovrastante ai pali sottostanti, questi tappi assicurano che la fondazione possa sostenere il peso dell'edificio.

In definitiva, la costruzione di una fondazione su pali per tubi in cemento-amianto richiede una pianificazione meticolosa, una realizzazione accurata e il rispetto delle linee guida ingegneristiche. Questa tecnica conferisce alle strutture stabilità e longevità e offre un modo affidabile di costruire in condizioni di terreno difficili.

Concetto e caratteristiche progettuali di una fondazione su pali

Un minerale grezzo utilizzato per la fabbricazione dei tubi è l'amianto naturale. Questo materiale è denso, impermeabile, resistente alla corrosione e funziona bene come cassaforma permanente in ambienti chimicamente aggressivi. È inoltre eccellente per la costruzione di pali trivellati.

Sia le fondazioni su pali che quelle su pilastri possono essere applicate a un tubo di amianto riempito di calcestruzzo e rinforzato con tondini. Di conseguenza, anche se una fondazione assume nomi diversi, le sue qualità fondamentali non cambiano mai.

Condizioni d'uso

La funzione principale di una fondazione su pali è quella di trasferire il peso di un edificio da uno strato di terreno debole a una fondazione solida, in grado di sopportare una maggiore pressione del peso della casa.

Nelle aree in cui è probabile che si verifichino inondazioni primaverili, i pilastri in amianto fungono da supporto essenziale per le fondazioni. Vengono costruite in luoghi in cui il terreno è in movimento (argilloso).

Il fondo del tubo è posizionato in modo che la base della fondazione si trovi al di sopra dell'acqua di falda e al di sotto dello strato di terreno suscettibile di congelamento stagionale.

In questo modo si garantisce che la fondazione rimanga stabile indipendentemente dall'assestamento del terreno, dal gelo o dall'erosione delle acque sotterranee.

Al di sotto vengono costruite pile di tubi di amianto:

• pannello,
• telaio,
• legname,
• case di legno.

A causa del loro peso considerevole, le strutture composte da cemento armato prefabbricato e monolitico, mattoni e pietra non possono essere sostenute da una fondazione su pali costruita con tubi di c.a.

Requisiti del materiale

Le due categorie di prodotti sono costituite da tubi a pressione e tubi non a pressione. I secondi (marca BNT) sono destinati alla ventilazione e alla rimozione delle acque reflue, mentre i primi (marca VT) sono utilizzati per il trasporto di liquidi in pressione.

Entrambi funzionano bene per la creazione di fondazioni su pali. variazioni di prezzo e di massa. Rispetto ai loro "fratelli" BNT I prodotti HT sono significativamente più pesanti e più costosi. Di conseguenza, i committenti scelgono in genere l'opzione numero due.

Le fibre di amianto sono cementate e fungono da rinforzo, formando la struttura del tubo. Questo è sufficiente a formare un guscio robusto che trattiene il calcestruzzo liquido fino alla sua completa solidificazione. L'industria edile produce una varietà di tubi; una selezione di questi è riportata nella tabella seguente.

Caratteristiche e prezzo tipico dei tubi in amianto:

BNT
Marchio	Lunghezza, m	Ø esterno/interno, mm	Peso, kg	Prezzo, strofinare./PC.
100	3.95	118/100	24	350
150	– " –	160/140	37	580
200	– " –	210/190	64	1200
250	5	250/230	94	1750
300	5.5	300/270	120	2500
VN
100	3.95	122/100	45	750
150	– " –	170/140	66	1100
200	5	220/195	142	2000
300	– " –	320/285	210	3900

I prezzi dei prodotti sono ricavati da annunci online.

La dimensione del diametro interno del tubo è direttamente correlata alla capacità portante del palo. L'involucro di amianto può contenere una quantità maggiore di calcestruzzo e di tondini di armatura quanto più grande è l'apertura.

Vantaggi e svantaggi

Come per tutte le strutture edilizie, anche le fondazioni con pali in amianto presentano vantaggi e svantaggi.

Di seguito sono elencati alcuni vantaggi dei pali in c.a:

1. I prodotti in amianto sono facili da lavorare. Possono essere segati con un comune seghetto e forati con un trapano.
2. L'installazione della fondazione non richiede l'uso di attrezzature edili speciali. I pali sono installati manualmente.
3. Rispetto ad altri tipi di fondazioni, questa è molto più conveniente.
4. Lo spazio aperto tra il terreno e il soffitto del 1° piano elimina la formazione di muffa, l'accumulo di insetti e la comparsa di roditori.
5. La superficie esterna liscia dei tubi permette loro di rimanere stabili quando gli strati intermedi del terreno si muovono.

I pali in c.a. presentano numerosi vantaggi, ma non sono all'altezza di altri tipi di fondazione per i seguenti aspetti:

1. I supporti tubolari non sono in grado di sopportare il carico di edifici e strutture costruiti con cemento armato prefabbricato e monolitico, mattoni e altri materiali da costruzione pesanti con un elevato peso specifico.
2. A causa dei processi umidi, la costruzione delle fondazioni è possibile solo a temperature dell'aria positive. Il periodo di costruzione è calcolato in modo che l'aumento finale della capacità portante del calcestruzzo gettato nei tubi avvenga prima dell'inizio della stagione fredda.
3. Impossibilità di costruire un piano interrato e un piano terra.

Calcolo

Una colonna di 150 mm di diametro costruita con tubi in CA riempiti di cemento armato può sostenere diverse tonnellate di peso. Pertanto, a seconda del carico particolare della casa e della resistenza del terreno di fondazione, la sezione trasversale di un calcolo di un palo trivellato è legata alla determinazione dell'area minima di supporto.

Le seguenti fasi costituiscono il calcolo delle fondazioni su pali:

• raccolta dei carichi;
• calcolo dell'area di supporto necessaria;
• determinazione delle caratteristiche del terreno;
• piano di posizionamento dei pali;
• determinazione della lunghezza dei supporti per l'aria condizionata.

Raccolta del carico

È teoricamente possibile calcolare la massa massima di una costruzione abitativa. Si tiene conto del peso di ogni componente dell'edificio, comprese le griglie. Calcolo approssimativo del peso:

• arredamento,
• attrezzature idrauliche,
• tubazioni,
• i dispositivi elettrici, ecc.

È necessario considerare il carico di neve sul tetto (standard SNiP). In caso di eventi imprevisti, il coefficiente di affidabilità k = 1.1 è considerato.

Area di supporto richiesta

L'area dell'edificio viene divisa per la massa massima. Il carico specifico sul terreno (kg/cm2) è il risultato. Questo indicatore dovrebbe essere inferiore alla resistenza del terreno. L'area di supporto migliore nella casa viene utilizzata per regolare la disuguaglianza.

Determinazione delle caratteristiche del terreno

La resistenza di una base di terreno affidabile deve essere di almeno 300 kg/cm2. Trovare la profondità della fondazione solida se la parte superiore del sito di costruzione ha terreni soffici.

Questo valore può essere accertato utilizzando i dati di un rilievo verticale dell'area, oppure con il metodo della trivellazione sperimentale e del prelievo di campioni di terreno con successive prove.

È possibile ottenere una copia del rilievo verticale del cantiere presso la direzione del territorio e il dipartimento di architettura della propria zona. Oltre alla resistenza, viene indicato il livello dell'acqua di falda e la profondità di congelamento del terreno.

Piano di layout

Il numero necessario di pilastri si calcola dividendo l'area di supporto totale della casa per la sezione trasversale di un tubo. Il disegno è dotato di una griglia, con i punti di ubicazione dei tubi indicati dalle crocette della griglia.

Anche se i pali non sono così numerosi come previsto, vengono aumentati con supporti per rispettare la normativa 1.5-1.6 m di spazio richiesto tra i tubi a/c.

Per garantire un carico costante delle piste di grigliatura, si procede come segue. Il corretto posizionamento dei pali a/c nel campo di fondazione è rappresentato nella figura in basso.

Lunghezza del supporto

La profondità di congelamento del terreno, il livello delle acque sotterranee e la posizione dello strato di terreno resistente sono tutti fattori che contribuiscono a determinare la lunghezza dei pali.

A titolo di esempio, la fotografia verticale indica che l'acqua freatica si trova a 1.200 mm sotto il livello del suolo, il terreno congela a una profondità di 300 mm e la distanza dalla superficie del cantiere a una fondazione solida (terriccio, R = 300 kg/cm2) è di 400 mm.

Sulla base di questi dati, si ipotizza che il fondo dei tubi sia 300 mm al di sotto del limite inferiore di congelamento, che è il punto in cui la base della fondazione entra nella zona di terreno solido, pur rimanendo al di sotto del livello dell'acqua di falda.

La sezione a terra del tubo dell'aria condizionata deve sporgere di 200-300 mm dalla superficie. La lunghezza della pila è stimata in un metro sommando tutte queste variabili.

Come costruirlo da soli: istruzioni passo-passo

I punti chiave che gli sviluppatori indipendenti dovrebbero conoscere sono considerati in questa istruzione.

Il processo di installazione dei supporti di fondazione prevede diverse fasi:

1. Acquisto di materiali da costruzione.
2. Strumenti.
3. Organizzazione del cantiere.
4. perforazione dei pozzi e allargamento della base.
5. Segare il calcestruzzo.
6. Riempimento del fondo dei pozzi.
7. Installazione dei tubi.
8. Installazione di telai rinforzati.
9. rinterro.
10. Versare i tubi.

Approvvigionamento dei materiali da costruzione

È necessario preparare i seguenti materiali per la costruzione:

• tubi dell'aria condizionata;
• sabbia, pietrisco, cemento e acqua;
• tondini di rinforzo.

Strumento

Per completare il lavoro sono necessari i seguenti strumenti:

• strumenti di scavo (pale, picconi);
• coclea da giardino;
• livello laser;
• betoniera o contenitore per la miscelazione manuale della malta;
• carriola;
• secchi.

Organizzazione del cantiere

Il cantiere viene ripulito da detriti e terriccio. Le posizioni dei pilastri in amianto del sito sono indicate nel diagramma.

Per fare ciò, segnare i centri dei supporti con chiodi di legno o altro materiale di rinforzo, quindi stendere il cavo lungo le linee di installazione dei supporti.

Quando non sono disponibili strumenti geodetici, si utilizza una corda per verificare che i rettangoli di marcatura siano costruiti correttamente. Viene tracciata tra i due angoli opposti della marcatura. Sono necessarie diagonali uguali.

Perforazione dei pozzi

È importante affrontare questa fase del lavoro con la massima cautela e attenzione. La perforazione del terreno richiede che la trivella sia posizionata con precisione in verticale prima di iniziare.

Per tutta la durata dell'operazione di trivellazione, questa posizione deve essere sorvegliata. Il tubo sarà installato in modo obliquo e perderà parte della sua capacità di carico se si discosta dalla linea verticale.

Il fondo del pozzo deve trovarsi 200-300 mm al di sotto del segno di progetto del tubo di amianto. Questo è necessario per installare un cuscino di sabbia e allargare la base della fondazione.

L'area di appoggio della colonna può essere aumentata allargando il fondo del pozzo, e la sabbia impedirà alla labilità del cemento di infiltrarsi nel terreno. Per allargare il tallone si utilizza una spatola speciale fissata alla base della trivella.

La lama taglia il terreno con una larghezza specifica, man mano che sale dal fondo all'orizzonte. La trivella viene estratta e la terra scavata viene messa in un bunker.

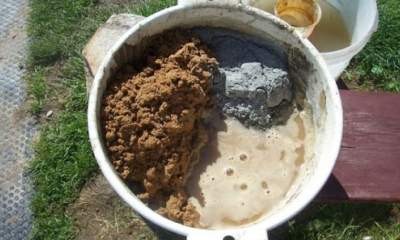

Preparazione del calcestruzzo

I tubi vengono messi in opera con calcestruzzo di grado 300. Con l'ausilio di mortaio e pestello, si realizza la colonna. Nel caso in cui il cantiere non disponga di un punto di connessione alla rete elettrica, si utilizzano delle pale per mescolare manualmente la soluzione.

Per la realizzazione del calcestruzzo M 300 sono necessari

• cemento M 400 o M 500,
• sabbia fine e pietrisco con granulometria da 5 a 30 mm.

È preferibile utilizzare acqua direttamente dal rubinetto. La qualità dell'impasto del calcestruzzo può essere indebolita da una serie di impurità.

Riempimento del fondo dei pozzi

Il cuscino di sabbia viene ricoperto di soluzione di calcestruzzo fino a riempire completamente l'espansione della base di fondazione. Il riempimento viene lasciato solidificare per quattordici giorni. I tubi dell'aria condizionata vengono quindi calati nei pozzetti.

Installazione dei tubi

Nei pozzi vengono perforati 50-70 mm in più rispetto al diametro esterno del tubo. La possibilità di modificare la posizione verticale dei sostegni è resa possibile da uno spazio libero. I distanziatori vengono utilizzati per fissare i cilindri di amianto in modo che i supporti non si spostino durante il getto del calcestruzzo.

Installazione di telai rinforzati

Per preparare i telai armati si utilizzano alcuni tondini con profilo periodico di ø 8-10 mm. Il filo metallico viene utilizzato per collegare le sezioni trasversali all'armatura verticale.

I raccordi devono avere una sporgenza di 200-300 mm dal tubo. Di conseguenza, vengono realizzate connessioni tra il grigliato e la fondazione.

rinterro

Gli spazi tra le pareti del pozzo e i supporti vengono riempiti dopo la posa dei tubi. Sebbene sia possibile utilizzare il terreno estratto, è preferibile riempire gli spazi vuoti con una miscela di pietrisco e sabbia e rincalzare ogni strato (ogni 200-300 mm di riempimento).

Versamento dei tubi

I secchi di calcestruzzo liquido vengono versati nei tubi. Durante il getto è necessario prestare attenzione a non spostare l'armatura.

La soluzione viene compattata ogni 200 mm di getto rincalzandola con un'asta di legno o un'armatura adeguata.

Dopo 30 giorni di getto, il calcestruzzo deve consolidarsi e indurirsi. Per proteggere il calcestruzzo dalle precipitazioni in caso di maltempo e dall'essiccazione in caso di caldo, viene applicata una pellicola sulla parte superiore dei tubi.

In questa guida vi illustreremo il processo di costruzione di una fondazione su pali con tubi in cemento-amianto. Le fondazioni su pali sono essenziali per fornire stabilità e durata quando si sostengono strutture su terreni malleabili o morbidi. Vi forniremo tutte le istruzioni dettagliate, tra cui la preparazione del sito, la scelta dei materiali, la realizzazione dei pali e la messa in sicurezza delle fondamenta. Seguendo queste istruzioni semplici e facili da seguire, potrete affrontare con sicurezza questa parte cruciale della costruzione e assicurarvi che il vostro progetto poggi su fondamenta solide.

Suggerimenti per evitare errori

Gli errori più tipici commessi nell "utilizzo di tubi in amianto per la realizzazione di una fondazione sono i seguenti:

1. Uno degli errori è quello di risparmiare sull'acquisto di cemento. Invece di M 400 o M 500, il committente utilizza una qualità di cemento più economica, 150 o 200, con conseguente rischio di distruzione del monolite e dei tubi stessi.
2. L'installazione a occhio dei tubi nei pozzi porta a distorsioni dei pali, che possono causare una perdita della capacità portante della fondazione. Assicuratevi di utilizzare una livella a piombo o una livella laser.
3. Non è necessario risparmiare sul numero di sostegni. è meglio avere più pali che non averne abbastanza. I tubi dovrebbero essere posizionati a intervalli di 1.5 – 1.7 m.
4. Le fondamenta non possono essere gettate durante la stagione fredda. La temperatura ottimale dell'aria per l'indurimento del calcestruzzo non deve essere inferiore a 5 – 10 C.

Questa sezione contiene informazioni vitali e utili sui tubi che vengono utilizzati per creare pali per la costruzione di fondazioni su pali.

Video sull'argomento dell'articolo

Fondazione su pali fai da te costruita con tubi in cemento-amianto con istruzioni video passo dopo passo:

Gli edifici su terreni morbidi o irregolari possono essere stabilizzati utilizzando i tubi in cemento-amianto per costruire una fondazione su pali. Questo processo comporta una serie di azioni cruciali che garantiscono la longevità e la stabilità della fondazione.

Per cominciare, il sito viene preparato scavando fino a raggiungere il diametro e la profondità necessari per ogni palo. Questo garantisce una base solida per la fondazione e permette di allineare e distanziare correttamente i pali.

Successivamente, vengono utilizzati macchinari specializzati per infiggere o installare tubi di cemento-amianto nel terreno. Questi tubi, in grado di resistere alle condizioni ambientali e di sostenere carichi pesanti, fungono da componenti strutturali principali della fondazione.

Per aumentare la capacità dei pali di sostenere il peso, di solito viene versato del calcestruzzo dopo che sono stati posizionati. Per creare colonne robuste che uniscono la fondazione alla struttura sovrastante, durante questo processo viene versato del calcestruzzo nei tubi.

Dopo l'asciugatura del calcestruzzo, la fondazione viene preparata per sostenere il peso dell'edificio. Per garantire che la fondazione continui a essere strutturalmente solida e resistente ai movimenti del terreno, si consiglia di effettuare la manutenzione e le ispezioni di routine.

Per gli edifici situati in luoghi con condizioni del terreno difficili, i tubi in cemento-amianto offrono un'alternativa duratura e conveniente alla costruzione di fondazioni su pali. I costruttori possono assicurarsi che la fondazione sia stabile e sostenga la struttura in modo affidabile per molti anni a venire seguendo attentamente queste istruzioni passo-passo.
