A cosa servono le travi per solai in legno: ambito di applicazione, caratteristiche di installazione e tipologie

L'uso di travi per solai in legno è essenziale per la costruzione di edifici solidi e affidabili. Queste travi, spesso costruite con legno massiccio o prodotti in legno ingegnerizzato, forniscono ai pavimenti di edifici residenziali e commerciali il supporto cruciale di cui hanno bisogno. Contribuiscono alla distribuzione uniforme del peso e sostengono l'integrità strutturale di un edificio, garantendo la sicurezza e la stabilità dei pavimenti.

Le travi per solai in legno trovano numerose applicazioni. Si trovano spesso nelle abitazioni, nei luoghi di lavoro e in una varietà di altri tipi di edifici. Queste travi sono preferite per la loro robustezza, la forza e l'intrinseco fascino estetico. Le travi in legno per pavimenti sono un'opzione flessibile per una varietà di progetti, poiché possono essere utilizzate sia per le nuove costruzioni che per le ristrutturazioni.

L'installazione di travi per pavimenti in legno richiede una preparazione meticolosa e un'esecuzione precisa. Per garantire una posa corretta, le travi devono essere misurate, tagliate e fissate in base alle dimensioni esatte dello spazio. Devono anche essere in piano. L'utilizzo di strumenti e metodi appropriati è fondamentale per evitare problemi come l'irregolarità o il cedimento del pavimento. Per garantire un risultato ottimale, spesso si ricorre a professionisti per la posa in opera.

Esistono diversi tipi di travi per solai in legno, ognuno dei quali ha qualità uniche. Mentre le travi in legno ingegnerizzato, come il legno lamellare (glulam) o il legno impiallacciato laminato (LVL), offrono maggiore resistenza e stabilità, le travi in legno massiccio sono più convenzionali e hanno un aspetto senza tempo. Le caratteristiche del progetto, come i requisiti di portata, la lunghezza della campata e le considerazioni finanziarie, determineranno il tipo di trave da utilizzare.

Per prendere decisioni informate per il vostro progetto di costruzione o ristrutturazione, è necessario conoscere a fondo l'importanza delle travi in legno per pavimenti, nonché i loro tipi, le caratteristiche di installazione e la portata. È possibile costruire una struttura per pavimenti sicura, duratura e bella da vedere scegliendo le travi appropriate e assicurandosi che siano installate correttamente.

Ambito di applicazione	Caratteristiche e tipi di installazione

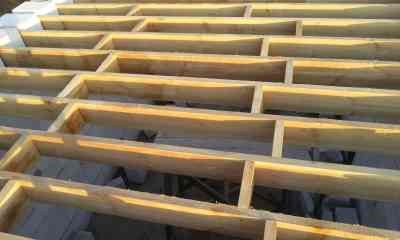

Le travi in legno per solai sono utilizzate per sostenere i pavimenti di edifici residenziali e commerciali. Aiutano a distribuire il peso e garantiscono l'integrità strutturale.	L'installazione richiede misure e tagli precisi, un fissaggio sicuro e una spaziatura adeguata per garantire la stabilità. I tipi di travi includono travi in legno massiccio, travi in legno ingegnerizzato e legno impiallacciato laminato.

Definizione del concetto

La struttura portante orizzontale che divide l'altezza dell'edificio è il soffitto. La distribuzione del carico è il suo scopo principale. Il supporto principale, la trave, conferisce alla struttura dell'edificio la rigidità necessaria e la tiene insieme.

Area di applicazione

I pavimenti in legno con travi sono utilizzati in:

• case su casette estive, progettate per l'uso in estate;
• edifici a telaio e a tronchi in legno;
• edifici prefabbricati prefabbricati;
• edifici per scopi di utilità – officina, bagno, fienile, dependance.

Nelle case costruite in mattoni o in blocchi di silicato di gas, le travi di legno sono tipicamente posizionate tra i piani se la resistenza delle fondamenta non è destinata a piani pesanti.

Affinché i pavimenti siano stabili e sostenuti durante la costruzione, le travi in legno sono una necessità. Evitano il deterioramento strutturale e i cedimenti distribuendo equamente il peso dell'edificio. Per garantire che queste travi si adattino in modo sicuro e offrano un sostegno sufficiente, l'installazione richiede una pianificazione meticolosa e misure esatte. A seconda dei requisiti specifici del progetto, i diversi tipi di travi in legno, come il legno massiccio, il legno ingegnerizzato e il legno impiallacciato laminato, offrono diversi vantaggi. Conoscere l'estensione, le caratteristiche di installazione e le varietà di travi in legno per solai è indispensabile per realizzare costruzioni robuste e sicure.

Varietà

Oltre ad assorbire una parte della forza direttamente su di sé, i solai a travi trasmettono una parte della forza attraverso le pareti e le fondamenta. Sono paragonabili a diaframmi di rigidità, che garantiscono all'edificio la resistenza richiesta.

Per destinazione d'uso

Il piano si basa sulla suddivisione degli ambienti:

1. Scantinato o seminterrato. Per questo tipo di locali è importante la massima resistenza delle travi, quindi si scelgono elementi con una sezione potente. È necessario anche uno strato di isolamento termico affidabile e un substrato impermeabilizzante. È possibile posare una sovrapposizione di legno sulle travi di metallo o ridurre la distanza calcolata tra i serbatoi.
2. Intersecante. In questo caso, le travi sono agnelli per il pavimento e fungono da divisorio tra i piani. L'isolamento termico e acustico viene necessariamente posato tra di loro.
3. Sottotetto. La sovrapposizione separa i locali abitativi da un sottotetto non riscaldato. Il requisito principale è garantire l'isolamento termico. Per evitare che l'umidità si condensi nello spessore dell'isolamento, è necessario posare un film di barriera al vapore.

Cruciale! Il pavimento in travi nel sottotetto è necessario solo quando si costruisce un tetto a falde. Le piastrelle sono consigliate per le superfici piane.

Per tipo di legno

In genere, per la realizzazione delle travi si utilizzano alberi di conifere:

Le migliori qualità si trovano nel larice. Queste materie prime sono però piuttosto costose. Il pino è considerato il materiale meno costoso.

Il legno deve essere adeguatamente essiccato e trattato con composti specifici per migliorare i parametri tecnici e operativi.

Per tipo di lavorazione del legno

Esistono due categorie di travi:

1. Pezzo unico. Realizzato in legno di latifoglie o conifere. Hanno una limitazione della larghezza della campata (non più di 5 m). Vantaggi – prezzo economico, rispetto dell'ambiente.
2. Incollato. La resistenza di una struttura di questo tipo è molto più elevata, per cui la larghezza consentita dei pavimenti aumenta fino a 20 m.

Le forme degli elementi variano (sezione):

1. Quadrato.
2. Rettangolare.
3. Ovale.
4. Rotondo.

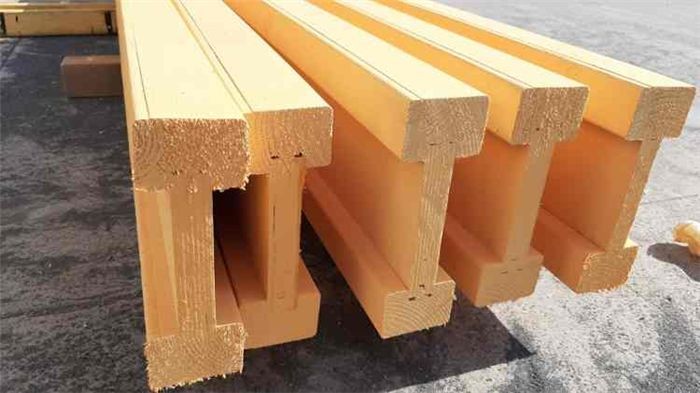

5. Travi a I.

• Le travi rettangolari sono considerate le principali per frequenza d'uso. Questa sezione è la più adatta per qualsiasi tipo di pavimento.
• I tronchi di diverso diametro hanno una sezione trasversale ovale o rotonda. Questo materiale viene utilizzato per la sistemazione di solai o sottotetti. Il tronco funge anche da elemento decorativo; un soffitto di questo tipo non richiede limatura.
• La sezione quadrata non viene quasi mai utilizzata; è meno adatta di altre al diagramma delle forze interne della trave.
• Le travi a I sono destinate alle strutture interpiano.

Trave incollata

Il numero di strati di materiale incollato determina lo spessore della trave. La pressatura è la modalità di lavorazione. I vantaggi della tecnologia includono una maggiore resistenza e la capacità di creare travi con sezioni variabili e piegate.

Il legno lamellare incollato funziona bene per il taglio, l'inchiodatura e la segatura. Offre inoltre una lunga serie di vantaggi:

• leggerezza;
• facilità di installazione;
• capacità di lavorare con grandi luci;
• Sicurezza antincendio;
• lunga durata;
• resistenza alla deformazione.

Grazie alla superficie liscia del legno laminato, è possibile creare un arredamento alla moda senza doverlo cucire. È indispensabile notare l'assenza di travi. La produzione utilizza una colla a base di formaldeide, che ne riduce l'ecocompatibilità.

Questo articolo contiene ulteriori informazioni sulle travi incollate del pavimento.

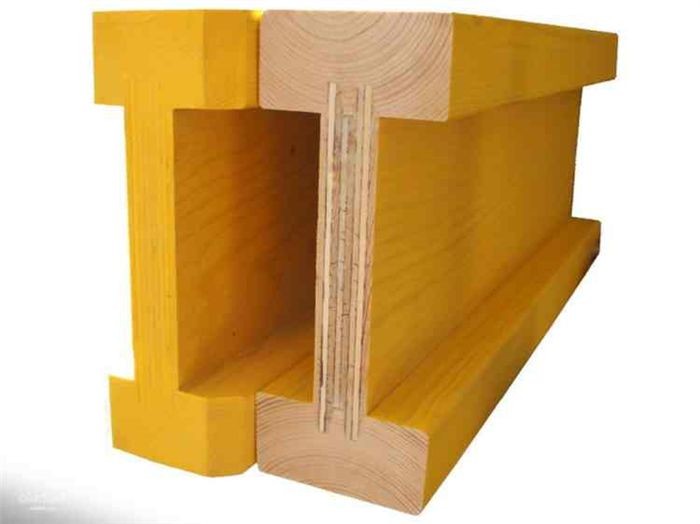

Compensato

La trave non si torcerà perché si usa il compensato. La sostanza è utilizzata nella produzione di travi a I. Il compensato viene utilizzato per creare un pezzo grezzo, che irrigidisce la struttura. Una trave di legno viene lavorata con una scanalatura della forma desiderata e i componenti vengono poi fissati.

Attributi principali:

• dimensioni 80 mm/200 mm;
• lunghezza a partire da 1.Da 5 a 6 m (standard 3 m);
• la mensola è realizzata in legno (legno di conifera);
• irrigidimento – compensato di betulla FSF 24 mm – 27 mm;
• peso 5.5 kg/lg. m.

L'economicità delle materie prime, la forte capacità portante della trave e l'assenza di torsione degli elementi sono i vantaggi dell'utilizzo del compensato. Contro: il materiale potrebbe presentare piccoli fori, grovigli o sacche d'aria interne.

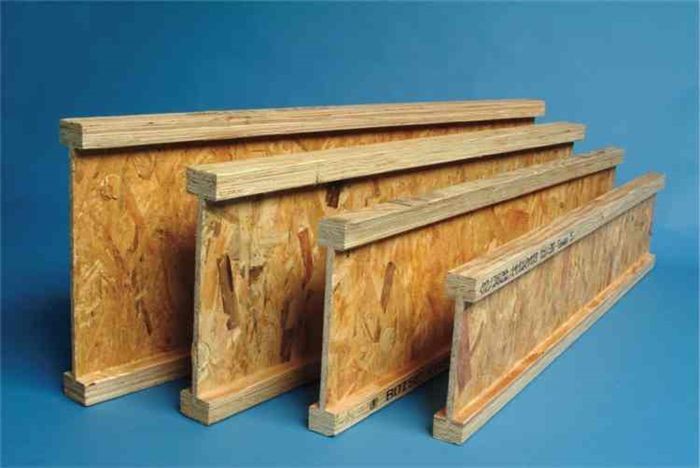

OSB/OSB

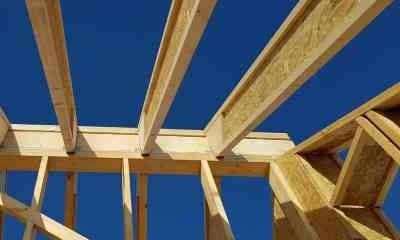

L'utilizzo di travi ad H in OSB/OSB è un'altra scelta. Questi tipi di design sono leggeri. Una trave a I di 6 metri, ad esempio, non pesa più di 6 kg.

La facilità di trasporto e di installazione di queste travi è il loro secondo vantaggio. Si riducono sia le spese che le ore di manodopera.

Rispetto a una struttura in legno, la resistenza di una trave dotata di un irrigidimento verticale in OSB è sostanzialmente maggiore. Non ci sono sacche d'aria interne, né igroscopicità o delaminazioni nella parete OSB.

Il pannello OSB ha un coefficiente di rigonfiamento di solo il 15%. Continua ad avere tutte le sue proprietà di resistenza anche dopo un giorno in acqua. La lastra è più ecologica, biologicamente resistente e resistente al fuoco. Viti e punti metallici sono utilizzati per tenere il materiale in posizione.

Da tavole

Se si considera la lunghezza della distanza di sovrapposizione, la tavola non è buona come il legno lamellare. Non può superare i 4-6 metri. La capacità delle tavole di essere spaccate e modificate per variare lo spessore della trave è un vantaggio.

Per unire gli elementi si utilizzano collegamenti bullonati con rondelle di gomma o plastica. Oltre a impedire che l'umidità danneggi gli elementi di fissaggio e provochi la corrosione, le rondelle impediscono al dado di essere forzato nel legno quando viene stretto. Per la pavimentazione si utilizzano tavole di 50 mm di spessore e 100-200 mm di larghezza.

Per progettazione

Le travi e le capriate sono le due forme principali di strutture per solai in legno che devono essere messe in evidenza. Per campate di 2.da 5 m a 4 m, si impiegano travi fino a 6 m di lunghezza. Se la campata è più lunga, si consiglia di installare una capriata in legno o di utilizzare materiali in legname lamellare da impiallacciatura.

Le travi orizzontali che compongono la struttura a traliccio sono posizionate a vari livelli. I collegamenti in legno, verticali e inclinati, uniscono le travi. La capriata è più resistente alle deflessioni, facilita la progettazione e utilizza meno materiale. Le diverse capriate per solai includono:

• del contorno esterno;
• tipo di griglia;
• tipo di supporto;
• scopo.

I vantaggi principali di una struttura a campata lunga sono l'elevata rigidità, il minor carico sulle pareti e sulle fondamenta, la possibilità di essere assemblata a terra e la rapidità di installazione senza la necessità di meccanismi aggiuntivi.

Requisiti e normative

I documenti normativi specificano i requisiti che devono essere soddisfatti per le travi in legno. Il processo di fabbricazione è conforme a GOST 4981-87. Il componente deve avere:

1. Elevata resistenza e rigidità. La struttura deve resistere a carichi variabili e costanti. Ad esempio, attrezzature, mobili, peso degli elementi costruttivi della casa. Inoltre, non devono verificarsi deflessioni sotto il carico di progetto.
2. Proprietà fonoassorbenti e buon isolamento termico. I materiali moderni con queste caratteristiche sono collocati nello spazio tra le travi.
3. Elevato livello di sicurezza antincendio. A tal fine, il legno deve essere impregnato più volte con ritardanti di fiamma.

Le travi devono essere ispezionate per verificare la presenza di danni e difetti.

Di seguito sono elencate le condizioni di produzione e di utilizzo:

1. SNiP II-25-80 descrive gli standard di progettazione, le caratteristiche del legno utilizzato, le condizioni operative.
2. GOST 16588-91 (ISO 4470-81) stabilisce i metodi per determinare il contenuto di umidità dei componenti.
3. GOST 2140-81 contiene una descrizione della classificazione, dei termini e dei metodi di misurazione dei difetti visibili del legno.
4. La norma GOST 20850-84 è dedicata alle regole e ai requisiti per la fabbricazione di strutture adesive in legno.
5. GOST 2695-83 – specifiche tecniche per i segati di legno duro.
6. GOST 8486-86 stabilisce i requisiti tecnici per il legname di conifere.

Esistono norme statali che regolano ogni aspetto dell'utilizzo delle travi per solai.

Caratteristiche e dimensioni principali

La lunghezza massima di un elemento senza supporti è un indicatore fondamentale. A seconda delle dimensioni della campata.

I parametri di scorrimento delle tavole e il legname sono utilizzati per la costruzione di un pavimento in legno. 50 x 150 mm, 50 x 200 mm e 100 x 150 mm, per esempio. Quando si coprono aperture non più grandi di 4 metri, queste misure soddisfano gli standard.

Le dimensioni minime del legno sono di 10 x 7 cm. Questo componente ha una lunghezza di campata di 2 m.

Per una campata di 7 metri è necessaria una misura massima di 25 per 18 cm. Le dimensioni più utilizzate nella costruzione dei solai sono 150 x 100 mm o 150 x 150 mm. L'altezza della trave determina la resistenza del pavimento.

Standard industriali attuali per le dimensioni delle travi:

• 100x150x4.50 m;
• 100x200x4.50;
• 150x150x4.50;
• 150x200x4.50;
• 100x150x6.00;
• 100x200x6.00;
• 150x200x6.00;
• 200x200x6.00.

Livello massimo di carico:

• Il peso dei solai del seminterrato e dei solai interpiano è di 210 kg/1 mq. m;
• sottotetto – 105 kg/1 mq. m.

Cruciale! Un livello di deflessione pari a 0.004 m/1 p. m. è il massimo. L'utilizzo della sovrapposizione è rischioso se il valore calcolato è più alto.

È necessario eseguire un calcolo per trovare la sezione trasversale. L'altezza è tipicamente misurata entro il 4-5% della lunghezza della campata. Gli arcarecci di grande sezione sono utilizzati per coprire campate di lunghezza superiore a 6 metri, compresi gli 8 metri.

Calcolo

È meglio fare il calcolo durante la fase di progettazione. La lunghezza della trave, la separazione tra due elementi e i carichi agenti sono i dati di input necessari per completare il calcolo.

Misurare la campata e aggiungere la sovrapposizione al valore che risulta per il riempimento delle pareti per ottenere la lunghezza. Ad esempio, la profondità di appoggio per pareti portanti composte da mattoni e blocchi da costruzione è di 150 mm, mentre quella per una struttura in legno è di 70 mm.

Le travi sono calcolate per il lato corto di una struttura rettangolare. La fase di posa in opera determina la separazione tra gli elementi e la quantità. Gamma ideale: Da 40 a 110 cm.

Carichi

Esistono due tipi di carichi: il peso permanente della struttura e il peso transitorio di persone e cose. I progettisti fanno calcoli precisi; nell'edilizia privata si scelgono indicatori medi.

L'indicazione per i sottotetti non residenziali è 150-200 kg/kV m. L'indicatore di carico deve essere impostato su 250 kg/ 1 kV. m quando i materiali o gli oggetti sono conservati nel sottotetto. L'intervallo di carico per il solaio del sottotetto, del seminterrato o dell'interpiano è di 350-400 kg/1 mq. m.

Le tabelle vengono utilizzate per determinare la sezione da utilizzare in base al calcolo del carico e alla distanza tra le travi.

È necessario effettuare ulteriori arrotondamenti.

Esempi e formule

Per effettuare la prova di resistenza si utilizza la seguente formula:

• M – momento flettente (kgf/m);
• W – momento di resistenza (cubo. cm);
• RD = 130 kgf/1 kV. m (resistenza alla flessione per il legno di conifera).

Per determinare il momento flettente calcolato si utilizza una formula propria:

Sono state utilizzate le informazioni originali:

• lunghezza della campata – 4 m;
• Il passo tra le travi è di 600 mm;
• La sezione della trave portante è 0.15 × 0.2 m;
• Carico normativo temporaneo – 250 kg/1 kV.m;
• carico standard derivante dal peso delle pareti divisorie – 75 kg/1 sq.m.

Peso proprio per metro quadrato di pavimento:

600 x 0.05 + 15 x 0.1 + 600 x 0.019 + 1000 x 0.01 = 52.9 kg/mq.m.

Il peso di 1 metro quadro è uguale a 0.15 x 0.2 x 600 = 18 kg.

Carico del pavimento per kW.m. è 52.9 + 250 + 75 = 377.9 kg/mq.m.

Il carico diviso per la lunghezza della trave, gн, è pari a 377.9 × 0.6 + 18 = 244.74 kg/p.m.

Momento di flessione della trave. M = 489.48 kg/m = 244.74×42 / 8.

W è 489.48 × 100/130, ovvero 376.523 cm³.

La sezione trasversale è stata calcolata utilizzando le seguenti tabelle:

Una trave rettangolare di 12 x 15 cm (W = 450 cu. cm) è appropriata in questo esempio.

La deflessione della trave deve ora essere calcolata utilizzando la seguente formula:

• g – carico standard, kgf/m;
• E – modulo di elasticità del legno, kgf/1 kW. m (100000);
• J – momento d'inerzia della trave, cm^4 (3345).

Prima di iniziare i calcoli dimensionali, è necessario attenersi a quanto segue:

• gn = 244.74 kg/p.m = 2.4474 kgf/cm.
• l = 4 m = 400 cm.

Inserire i valori nella formula per ottenere il seguente risultato:

5/384)x(2.4474×400^4)/(100000×3345) = 2.4388 cm è il valore di f.

Confrontarlo con la deflessione massima della tavola.

= (1/250)x400 = 1.6 cm è la distanza di sicurezza.

In conclusione, la sezione trasversale deve essere aumentata a 12 x 18 cm (J = 5830). Ripetere il calcolo:

F = (5/384) x (100000×5830) / (2.4474×400^4) = 1.3992 cm. Il risultato è inferiore al limite superiore. È richiesta la sezione 12 x 18 cm.

Un video relativo ai calcoli:

Come fare l'installazione?

Quando si posa un pavimento in legno, si deve tenere conto di:

1. Iniziare l'installazione dalle travi esterne e proseguire con quelle intermedie.
2. Posizionare gli elementi rigorosamente in orizzontale.
3. Mantenere chiaramente il parallelo e il passo tra due barre.
4. Utilizzare materiali isolanti nei punti di contatto con le superfici portanti.
5. Tagliare le estremità della trave con un angolo di 60°-70°.
6. Fissare ogni 3ª trave alla parete con un bullone di ancoraggio.

Durante il processo di fissaggio degli elementi è necessario utilizzare uno strumento di fissaggio:

• chiodi;
• viti;
• viti autofilettanti;
• tasselli (plastica e metallo);
• i bulloni di ancoraggio;
• angoli in metallo;
• staffe a U;
• coppiglie in legno.

Il metallo utilizzato per gli elementi di fissaggio deve essere robusto e resistente all'ossidazione.

Angoli cruciali! Le barre d'angolo devono essere realizzate con un minimo di due margini di sicurezza. L'elemento può sostenere solo due volte il peso calcolato.

A seconda dei requisiti del progetto e del tipo di parete, si sceglie il metodo di fissaggio:

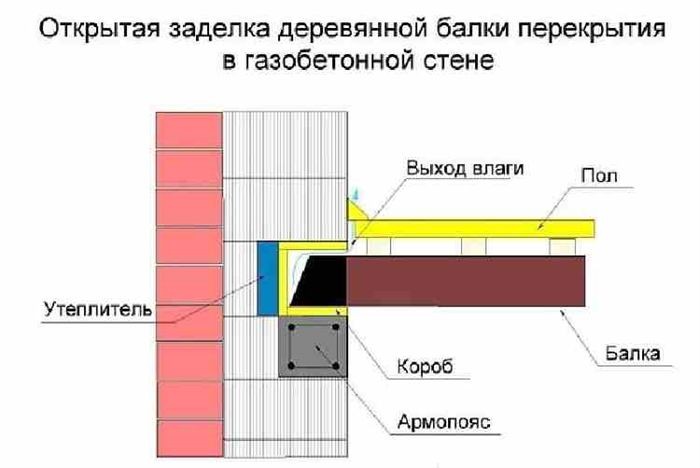

1. Il fissaggio di travi da una barra sulla cintura blindata viene effettuato utilizzando piastre di ancoraggio con un rivestimento anticorrosione.

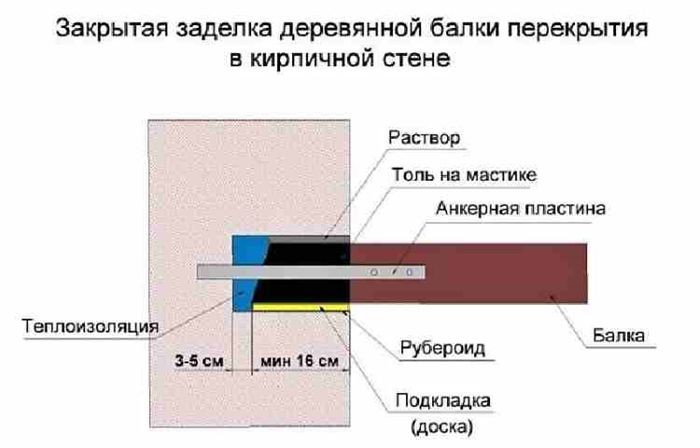

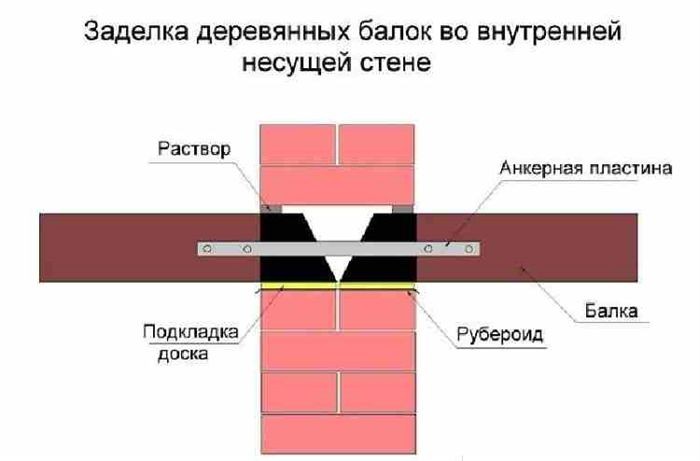

2. Per il fissaggio di una barra a strutture in mattoni e in calcestruzzo, si utilizzano i dispositivi di fissaggio angolari. In questo caso, le viti autofilettanti e i chiodi vengono sostituiti da ancoraggi meccanici. Per il calcestruzzo, è necessario prendere tasselli robusti (in plastica) per viti autofilettanti e un trapano con funzione di trapano a percussione.
3. Per fissare una barra a una parete in legno, sono necessari elementi di fissaggio forati (piatti o angolari). Sono inoltre necessarie viti, viti autofilettanti e chiodi.
4. Se la parete è in cartongesso o cemento armato, è necessario preparare viti con filettatura per tutta la lunghezza. La seconda opzione è rappresentata dagli ancoraggi chimici o meccanici.
5. Con il metodo di fissaggio sospeso, sono necessarie piastre metalliche.

Vantaggi e svantaggi

Tra i principali vantaggi dell'elemento vanno ricordati i seguenti:

• basso peso morto;
• non è necessario alcun dispositivo di sollevamento durante l'installazione;
• risparmiando tempo per l'installazione;
• possibilità di effettuare riparazioni in corso d'opera;
• rispetto dell'ambiente;
• costo relativamente basso.

Svantaggi:

• infiammabilità e, di conseguenza, la necessità di un trattamento con ritardanti di fiamma;
• meno durevole rispetto alle strutture metalliche;
• deformazione e ritiro del materiale con variazioni di temperatura o umidità;
• suscettibilità alla microflora patogena.

Si ricorda che è necessario un calcolo preciso.

Prezzi medi

Una trave a I lunga 6 metri in legno piallato a secco costa tra i 310 e i 360 rubli al metro lineare. Il costo per metro quadro annuo sale da 330 rubli a 380 rubli se la trave è bioprotetta.

Prezzo della trave in combinazione con:

• Scaffale in legno OSB (lunghezza fino a 6 m) da 265 RUR. fino a 355 rub. per lineare. m.
• Mensola in legno OSB (lunghezza fino a 12 m) da 365 RUR. fino a 455 rub. per lineare. m.
• Scaffale in barre di LVL (lunghezza fino a 12 m) da 425 RUR. fino a 465 RUR. per lineare. m.
• Scaffale largo in barre LVL (lunghezza fino a 12 m) da 525 rub. fino a 585 rub. per sezione lineare.m.

• sezione 185×120 mm, 185×160 mm, 185×202 mm, 185×240 mm, 140×202 mm, 140×160 mm – RUB 36.000./cubo. m;
• sezione 240×202 mm, 240×240 mm, 280×202 mm, 280×240 mm, 240×202 mm, 280×202 mm – RUB 38.000./cubo.m.

Componente fondamentale di molti progetti edilizi, le travi per solai in legno conferiscono alle strutture la stabilità e il sostegno necessari. Grazie alla loro adattabilità, possono essere utilizzati sia in ambito residenziale che commerciale. Il vostro progetto sarà duraturo se siete consapevoli dei loro tipi, delle caratteristiche di installazione e della portata.

La pianificazione e l'esecuzione precisa dell'installazione delle travi in legno per solai sono fondamentali. Il pavimento irregolare e i cedimenti possono essere evitati distanziando e fissando le travi in modo appropriato. Inoltre, la scelta del tipo di legno e del trattamento adeguato garantisce che le travi possano sostenere il peso e i fattori ambientali che incontreranno.

Ci sono diversi tipi di travi in legno per pavimenti da prendere in considerazione, e ognuno ha i suoi vantaggi. Mentre le travi in legno ingegnerizzato offrono maggiore resistenza e stabilità con un peso minore, le travi in legno massiccio sono più convenzionali e robuste. Le travi in legno lamellare (LVL) sono perfette per le campate più lunghe e i carichi più pesanti, grazie alla loro eccezionale consistenza e durabilità.

In conclusione, le travi in legno per solai sono essenziali per l'integrità strutturale e la longevità di un edificio. È possibile costruire una base solida e affidabile per i vostri pavimenti scegliendo il tipo giusto e installandolo secondo le migliori pratiche. Nel settore delle costruzioni, le travi in legno per solai continuano a essere un'opzione popolare e pratica sia per le nuove costruzioni che per le ristrutturazioni.
