Che cos’è una fondazione fatta di tubi in cemento-amianto??

Conoscere le fondamenta è essenziale quando si costruisce o si ristruttura una casa. I tubi in cemento-amianto sono un tipo di fondazione meno conosciuto ma comunque funzionale. Questi tubi, solitamente utilizzati per i sistemi idrici o di drenaggio, possono anche essere un materiale di fondazione solido. La combinazione di cemento e fibre di amianto nel cemento-amianto produce un materiale forte e resistente, perfetto per le strutture portanti.

Come materiale di fondazione, i tubi in cemento-amianto presentano una serie di vantaggi. Sono in grado di resistere a diverse condizioni ambientali e di sostenere il peso di un edificio grazie alla loro resistenza e durata. La loro superficie liscia e la forma cilindrica li rendono facili da installare e offrono una solida base per i progetti edilizi. Rispetto alle tradizionali fondazioni in calcestruzzo o in pietra, questo tipo di fondazione è particolarmente preferito per la sua economicità e per i requisiti di manutenzione relativamente bassi.

Anche a fronte di questi vantaggi, è importante pensare ai possibili svantaggi dell'utilizzo di tubi in cemento-amianto. Anche se le fibre di amianto sono saldamente incorporate nella matrice di cemento, qualsiasi disturbo o danno al materiale può potenzialmente comportare rischi per la salute. Per proteggere gli occupanti degli edifici e i lavoratori edili dal rilascio di fibre di amianto, è essenziale una corretta gestione e manutenzione.

In sintesi, conoscere la funzione e la composizione delle tubazioni in cemento-amianto nella costruzione delle fondazioni offre una visione di un approccio diverso che trova un equilibrio tra longevità, economia e possibili problemi di salute. Questo articolo fornisce una panoramica completa per coloro che pensano di utilizzare i tubi in cemento-amianto come fondamenta nei loro progetti di costruzione o ristrutturazione, esaminando gli aspetti pratici di questo approccio.

Quando vengono utilizzati per le fondazioni, i tubi in cemento-amianto offrono un'opzione robusta e conveniente per specifici requisiti edilizi. Questi tubi sono ideali per l'uso sotterraneo grazie alla loro eccezionale resistenza alla corrosione, dovuta alla loro costruzione in cemento e amianto. Sono spesso utilizzati nei sistemi fognari e di drenaggio, e occasionalmente nelle strutture di fondazione, dove la loro durata e resistenza alla pressione del suolo sono vantaggiose. Le fibre di amianto sono contenute all'interno della matrice di cemento delle tubature in cemento-amianto ben mantenute nelle fondazioni, riducendo al minimo il rischio di esposizione anche a fronte delle preoccupazioni sanitarie relative all'amianto. Quando si pensa alle opzioni per le fondazioni, è importante che sia i costruttori che i proprietari di casa ne comprendano le applicazioni e le considerazioni sulla sicurezza.

Pro e contro di una fondazione di questo tipo

Per un sostegno affidabile delle fondazioni, i tubi leggeri in cemento-amianto (AT) riempiti di cemento armato sono utilizzati per le case leggere, a telaio, in blocchi di schiuma e in cemento cellulare, nonché per gli edifici annessi come garage, capannoni e officine.

gli sviluppatori non hanno bisogno di assistenza esterna per costruire una fondazione, perché i supporti dei pali sono semplici da produrre. La fondazione su pali AT presenta vantaggi e svantaggi, come qualsiasi altro tipo di fondazione.

I seguenti vantaggi possono essere ottenuti da una fondazione in tubi di cemento-amianto:

• i tubi sono facili da lavorare, possono essere segati con un comune seghetto e forati con un trapano;
• l'installazione della fondazione viene eseguita manualmente senza l'utilizzo di speciali attrezzature edili;
• rispetto ad altri tipi di fondazioni, la costruzione di una fondazione su pali in AT è molto più economica;
• lo spazio aperto sotto la casa elimina l'insorgere di muffe, colonie di funghi, accumuli di insetti e la comparsa di topi e ratti nelle sue strutture;
• la superficie esterna liscia dei tubi permette loro di mantenere la posizione quando gli strati intermedi del terreno si spostano.

Accanto ai vantaggi, si segnalano alcuni svantaggi:

• I pali tubolari non possono fungere da sostegno per edifici e strutture in cemento armato prefabbricato e monolitico, mattoni e altri materiali da costruzione pesanti con un elevato peso specifico;
• a causa dei processi umidi (riempimento dei tubi con il calcestruzzo), la costruzione di una fondazione è possibile solo nella stagione calda, con temperature dell'aria positive prima dell'inizio della stagione fredda;
• Non è possibile costruire uno scantinato nelle case con fondamenta in AT.

Un tubo di cemento riempito di amianto e rinforzato con barre è classificato come palo e supporto colonnare. Di conseguenza, una fondazione può assumere due denominazioni.

Come funziona il supporto?

I prodotti in amianto sono disponibili in due varietà: tubi a pressione e tubi non a pressione. Le acque reflue vengono trasportate con il secondo, mentre i liquidi in pressione sono destinati a essere trasportati con il primo. I tubi non a pressione sono i più utilizzati per le fondazioni su pali perché sono meno costosi e più leggeri degli equivalenti a pressione.

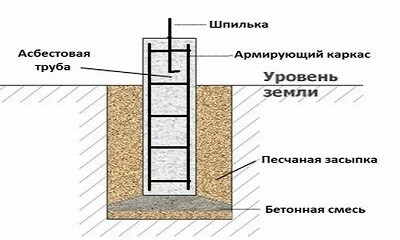

All'interno dell'involucro di amianto, il telaio armato costituito da barre trasversali lisce ç 8 mm e barre verticali con profili variabili ø 10-12 mm, unite in un'unica struttura mediante filo di maglia, è fissato in posizione dalla soluzione di calcestruzzo indurito.

Un perno di 10 mm di diametro viene fissato al telaio e sollevato di 100 mm sopra il tubo. Il supporto e la griglia sono collegati dallo sbocco dell'armatura.

Le fondazioni a colonne nelle costruzioni basse sono sostenute da tubi a pressione libera del marchio BNT (GOST 1839-80) con diametro da 100 a 400 mm, lunghezza 2.95 m, 3.95 m e 5 m, con spessori di parete compresi tra 9 e 17 mm. Utilizzando una trivella da giardino, si praticano i fori per l'installazione dei sostegni. Il calcestruzzo viene versato in manufatti armati dall'interno.

Regole di calcolo

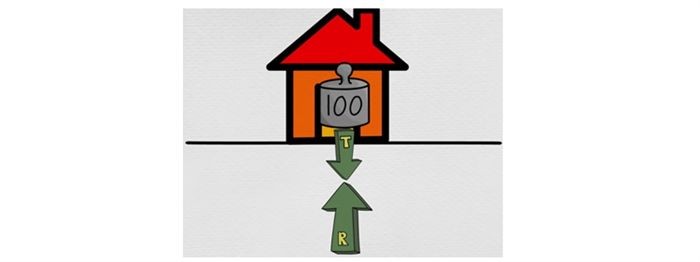

L'involucro in amianto del palo funge da cassaforma, quindi il pilastro in calcestruzzo sopporta l'intero peso. Un palo con un diametro di 100 mm e riempito con calcestruzzo M 200 può sostenere un peso di circa dieci tonnellate. Di conseguenza, il diametro del tubo è importante solo come misura dell'area che sostiene le fondamenta del palo della casa.

• R – resistenza del suolo;
• T – carico completo.

Rispetto della disuguaglianza – R≥T:

Il calcolo di un campo di pali composto da tubi in cemento-amianto prevede le seguenti procedure:

• raccolta dei carichi;
• calcolo dell'area di riferimento;
• determinazione della resistività del terreno;
• piano del campo di pali;
• determinazione della lunghezza dei pali.

Raccolta del carico

Determinare la massa massima dell'edificio, cioè raccogliere tutti i carichi per determinare la pressione che la casa esercita sulla fondazione del terreno. Il peso di ogni elemento della casa, compresi mobili, elettrodomestici, impianti idraulici ed elettrici, è incluso nella raccolta dei carichi.

Si consideri il carico di neve basato sulla norma riportata nella Tabella SNiPa 2.01.07-85. Il peso del maggior numero di persone che possono entrare contemporaneamente nella casa viene aggiunto all'insieme insieme alla massa di tutte le strutture della casa. Porre k = 1.1 come fattore di sicurezza.

Calcolo dell'area di riferimento

Il risultato della raccolta del carico è espresso in chilogrammi. Viene suddiviso in base all'area in pianta dell'edificio. Il carico specifico sul terreno è così determinato. Il valore di questo parametro è in contrasto con la resistività del terreno. Il confronto viene fatto fino a quando la resistenza del terreno è superiore di almeno il 15-20% rispetto al carico. Possiamo determinare il valore ideale dell'area di appoggio della casa eseguendo l'operazione inversa.

Resistività del suolo

Si decide in base all'esperienza o ai riferimenti. In prima istanza, lo standard è derivato dalla SP 22.13330.Tabella delle regole 2016 che include un riferimento cartografico al sito di costruzione. Un metodo alternativo prevede l'invio di un campione di terreno prelevato con un trapano da un cantiere a un laboratorio edile per l'analisi.

La fotografia verticale dell'area può dire tutto ciò che c'è da sapere sulle caratteristiche del terreno. Una copia del documento è disponibile presso il dipartimento di architettura e gestione del territorio della vostra comunità. Nel documento saranno indicati la resistività, il livello delle acque sotterranee e la profondità di congelamento del terreno.

Piano del campo di palificazione

Il rapporto tra l'area di supporto ideale e la sezione trasversale di un tubo determina la quantità di supporti in calcestruzzo realizzati con tubi in cemento-amianto. La pianta della casa è dotata di una griglia, il cui reticolo mostrerà dove si trovano i supporti.

Anche nei casi in cui il numero stimato di pilastri è trascurabile, si aggiungono i supporti. Sul disegno, sono disposti in file con una distanza di 1.5-1.6 m di distanza tra loro e agli angoli. Questo è necessario per garantire che le piste di grigliatura siano caricate in modo uniforme.

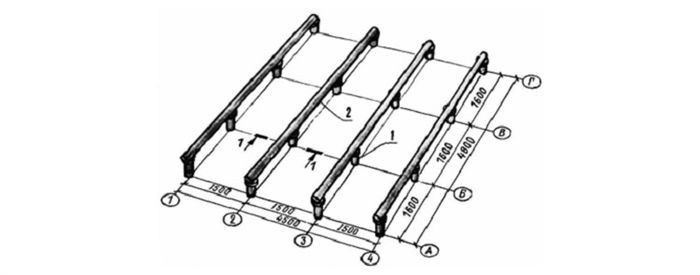

Disposizione corretta dei sostegni del campo di pali:

Determinazione della lunghezza della pila

Per preparare il numero necessario di tubi in cemento-amianto in cantiere, è necessario determinare la lunghezza necessaria del palo. La posizione di uno strato di terreno solido, il livello delle acque sotterranee e il segno di congelamento del terreno vengono utilizzati per calcolare la profondità dei supporti.

Ad esempio, la profondità ideale del palo dalla superficie del terreno sarà di 400 mm se un sondaggio verticale indica che il terreno gela a 300 mm di profondità, che l'acqua freatica si trova a 1200 mm sotto il livello del suolo e che è nota la distanza da una fondazione solida (terriccio, R = 300 kg / cm 2). In conformità alla norma, la parte fuori terra del tubo è alta 300 mm.

Di conseguenza, si scopre che il fondo del tubo è al di sotto della linea di congelamento e non raggiunge il livello delle acque sotterranee nell'area con terreno denso. Per la misurazione si aggiunge un metro alla lunghezza della pila.

Istruzioni per la costruzione passo dopo passo

Dopo i calcoli, si inizia a lavorare al progetto. Le fasi di costruzione di una base di fondazione costituita da supporti in cemento armato riempiti di amianto sono molteplici. Il primo passo è la preparazione del sito e l'ultimo è il riempimento del pozzo.

Preparazione del cantiere

Ecco come viene allestito il cantiere:

• su un terreno designato per lo sviluppo, vengono rimossi detriti, foglie, sterpaglie e lo strato di terreno fertile;
• secondo il progetto, gli assi del campo di pali vengono segnati sul sito conficcando nel terreno dei picchetti di legno, le cui sommità vengono poi legate insieme con una corda;
• i centri dei futuri pozzi si ottengono incrociando i cordoni trasversali su picchetti con marcature longitudinali.

Materiali e strumenti

Prima dell'inizio della costruzione delle fondazioni su pali, vengono portate in cantiere le seguenti forniture:

• tubi in cemento-amianto;
• sabbia, pietrisco o ghiaia;
• cemento in sacchi;
• profilo periodico di rinforzo ø 8 – 12 mm;
• armatura liscia ø 8 mm;
• filo per maglieria;
• materiali ausiliari: pezzi di legno e tavole;
• chiodi.

L'acqua deve essere gestita in modo da poter impastare la malta di cemento. Nel caso in cui non ci sia una fonte naturale e pulita nelle vicinanze, è necessario portare con sé dell'acqua in un apposito contenitore. Un cavo elettrico viene portato in cantiere e collegato al quadro elettrico per poter utilizzare gli utensili elettrici.

Elenco degli strumenti necessari:

• betoniera elettrica o vasca manuale per la miscelazione della malta;
• trapano da giardino o meccanico con prolunga;
• livella laser;
• carriola per il calcestruzzo liquido;
• attrezzi da scavo e secchi;
• martello, sega.

Preparazione del pozzo

Con l'ausilio di una livella laser, viene segnato il campo di palificazione. Segnare prima gli angoli dell'edificio e poi procedere agli assi delle pareti che sostengono il peso della struttura. Confrontando le diagonali della sezione rettangolare e tendendo il cordone alternativamente ai vertici degli angoli opposti, si può verificare l'esattezza della marcatura.

Una trivella meccanica o da giardino viene utilizzata per perforare i pozzi per AT. L'asse dell'impianto di perforazione è rigidamente impostato in verticale prima di eseguire qualsiasi perforazione. Nel caso in cui il fondo del tronco si allarghi, il fondo del foro deve trovarsi 200-300 mm al di sotto del segno di progetto.

Preparazione della base del palo

Un apparecchio di concezione speciale ingrandisce il fondo del pozzo. Si tratta di una lama mobile dotata di una tramoggia per lo stoccaggio e di una lama di taglio. Dopo aver raggiunto la profondità richiesta, la lama viene progressivamente sollevata con un cavo dal basso verso l'orizzonte, recidendo il terreno con un movimento circolare.

Il meccanismo scende nella tramoggia, che viene successivamente sollevata per rivelare la lama nella parte superiore. Uno strato di sabbia compattata dello spessore di 50 mm ricopre la suola espansa. Il calcestruzzo viene quindi versato nello scavo e il pozzo viene abbandonato per un periodo di quattordici giorni.

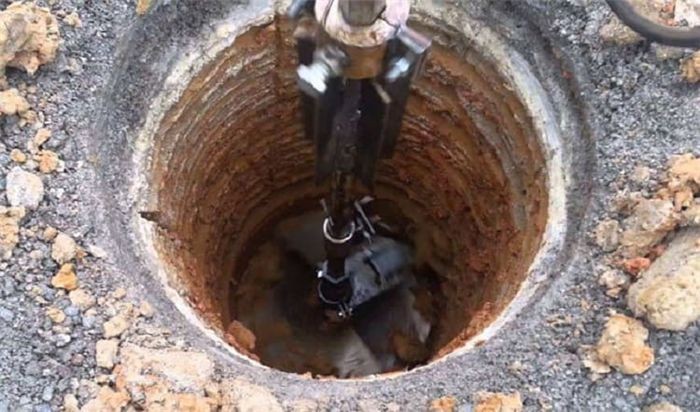

Utilizzo di uno strumento unico per espandere la base del pilastro:

Installazione dei pilastri

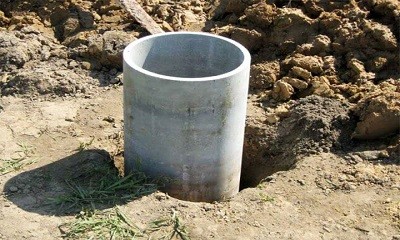

Prima di essere calato nel pozzo su una base di cemento già pronta, il tubo viene ricoperto da una pellicola impermeabilizzante. Per la perforazione o lo scavo dei fori si utilizza una punta di almeno 50-70 mm più grande del diametro del tubo. In questo modo è possibile impostare la verticale precisa del palo e fissarne la posizione con dei distanziatori.

Utilizzando pezzi di legname per fissare il tubo:

Armatura

Una o più barre di rinforzo a profilo periodico vengono calate verticalmente nei tubi installati e cablate a sezioni di rinforzo trasversali lisce. L'armatura viene rilasciata dal supporto a 100, 200 o 300 mm per collegare i pali al grigliato.

Miscelazione della malta di cemento

Mescolare una parte di cemento a tre parti di sabbia per creare un impasto secco. Per preparare il calcestruzzo M 200, utilizzare cemento con un contenuto minimo di M 400. In una betoniera si aggiungono cemento, sabbia e pietrisco (ghiaia). L'acqua viene aggiunta gradualmente mentre il tamburo ruota, creando una soluzione di consistenza densa simile alla panna acida.

Pila di tubi in amianto riempita di calcestruzzo:

Riempimento

Per una consegna agevole della malta di cemento da parte delle carriole, è necessario tracciare dei percorsi per ogni supporto. Con un imbuto fatto in casa, la soluzione viene versata in tubi di piccolo diametro. L'installazione del grigliato inizia 30 giorni dopo.

È meglio ordinare un'autobetoniera con pompa se si prevede di fare molti lavori in cemento. I sostegni del campo di pali possono essere riempiti tutti insieme.

Riempimento dei pozzi

Dopo il completo getto dei sostegni, la miscela di terra o sabbia e ghiaia precedentemente rimossa viene versata nei seni che circondano i tubi. Strato per strato, il riempimento viene compattato per regolare la verticalità della pila.

Raccomandazioni per l'uso e la disposizione

Gli esperti consigliano quanto segue per l'uso e la disposizione efficiente di una fondazione composta da tubi in cemento-amianto:.

• Metodo per migliorare le proprietà portanti dei supporti. Per migliorare le proprietà portanti dei supporti, utilizzare un cemento di qualità superiore M 500 o un calcestruzzo preconfezionato M 300. Al posto di 2-3 barre, nel tubo viene inserito un telaio rinforzato costituito da quattro barre verticali ø 14 mm e da controventi trasversali in armatura liscia ø 10 mm.
• Metodo per ridurre l'impatto delle forze tangenziali. Maggiore è la deviazione del palo dalla verticale, più fortemente sarà influenzato dalle forze tangenziali del terreno. Un modo per ridurre la forza negativa è quello di installare i tubi nei pozzi utilizzando una livella laser o un teodolite. Non devono esserci crepe, cedimenti o asperità sulla superficie esterna del veicolo.

Video utile

Guardate questo video per imparare a costruire una fondazione con le vostre mani utilizzando tubi in cemento-amianto:

Come materiale di fondazione, i tubi in cemento-amianto hanno trovato un uso speciale nell'edilizia. Questi tubi sono duraturi e resistenti agli agenti chimici e all'umidità perché sono fatti di cemento e fibre di amianto. La loro applicazione nelle fondazioni offre flessibilità contro i movimenti del terreno e integrità strutturale.

Lo scavo e la preparazione del sito è la prima fase del processo di costruzione che utilizza i tubi in cemento-amianto come fondazioni. Il piano di fondazione viene seguito durante la posa delle tubature per garantire un corretto allineamento e supporto. Successivamente, vengono collegati saldamente, creando una fondazione senza soluzione di continuità che sopporta il peso della struttura sovrastante.

La resistenza alla corrosione e al degrado che i tubi in cemento-amianto offrono nel tempo è uno dei loro principali vantaggi quando vengono utilizzati per le fondazioni. Per questo motivo, sono in grado di resistere a diversi fattori ambientali e di garantire la stabilità a lungo termine dell'edificio. Se installati e mantenuti correttamente, durano più a lungo e sono più efficaci come materiale di fondazione.
