Cos’è una fondazione colonnare poco profonda, istruzioni per la costruzione passo dopo passo

Una fondazione colonnare poco profonda è un'opzione comune per creare una base solida per la vostra casa. Quando una struttura è costruita su un terreno stabile e con sufficiente capacità portante, questo tipo di fondazione è ideale. È costituita da diverse colonne che distribuiscono equamente il peso dell'edificio. Rispetto ai tipi di fondazione più profondi, questo metodo è più facile da costruire e più conveniente.

Una fondazione colonnare poco profonda deve essere realizzata in alcune fasi distinte. È necessario innanzitutto stabilire se il terreno è sufficientemente solido per sostenere la struttura, valutando lo stato del suolo. Dopodiché si scava una buca e si installa la cassaforma per le colonne. Il calcestruzzo viene quindi versato nelle casseforme e lasciato indurire. Infine, si completerà la fondazione installando travi o solette per unire le colonne.

In questa guida vi accompagneremo passo dopo passo nel processo di costruzione di una fondazione colonnare poco profonda, offrendovi consigli utili e istruzioni approfondite per garantire che il vostro progetto edilizio abbia una base solida.

Che tipo di progetto è questo?

Una fondazione per edifici portanti con pilastri di sostegno rotondi o rettangolari è chiamata fondazione colonnare poco profonda.

Vengono posizionati dove si concentrano i carichi maggiori, negli angoli dell'edificio:

• nelle intersezioni dei tramezzi,
• sotto le colonne,
• sotto i camini.

Sopra la fondazione viene posizionato un grigliato per distribuire uniformemente il peso dell'edificio sui sostegni. I pilastri si trovano a 40 centimetri sotto la superficie del terreno.

Per quali strutture viene utilizzata??

Questi tipi di fondazioni sono spesso utilizzati per edifici non interrati che non gravano significativamente sul terreno, con un peso non superiore a 1 t/m3.

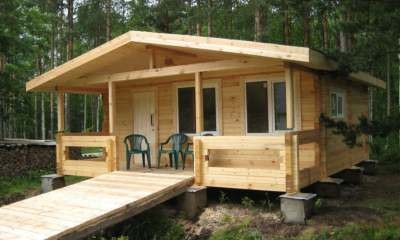

• case a telaio,
• bagni in legno,
• edifici temporanei;
• gazebo;
• case con giardino,
• edifici annessi.

Per gli edifici con struttura in legno, è preferibile una fondazione colonnare con una profondità ridotta per le sue caratteristiche progettuali.

Per quale tipo di terreno è adatto??

Sui terreni con un'ondulazione debole, è opportuno realizzare una fondazione colonnare poco profonda per le strutture leggere. Può sostenere anche edifici più consistenti, fatti di tronchi e travi, su terreni rocciosi o grossolani.

Per costruire correttamente le strutture, i terreni che si sollevano richiedono calcoli ingegneristici specifici e la costruzione di un cuscino rinforzato sotto i supporti.

Questo tipo di fondazione è inefficace su terreni eccessivamente sciolti e zone umide. Non è adatto a terreni soggetti a spostamenti orizzontali. Questo causerà il ribaltamento dell'edificio.

L'impatto economico sarà eliminato dall'utilizzo di una griglia in cemento armato, costosa e laboriosa.

I materiali

Tradizionalmente si utilizza il cemento armato per creare una base colonnare poco profonda. è costituito da pietre, mattoni, blocchi o tronchi.

Da tronchi

I supporti in legno sotto gli edifici sono spesso costruiti con tronchi di 15-20 cm di diametro. La loro durata è limitata a circa dieci anni e la loro capacità di carico è bassa.

Il prerequisito principale per questo tipo di materiale è che deve essere trattato con un antisettico e che sopra viene applicato del catrame o un'altra sostanza impermeabilizzante.

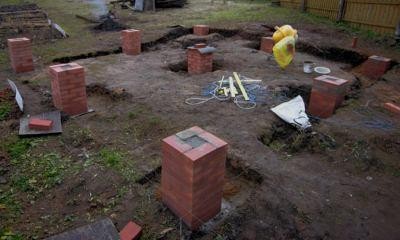

Realizzati con mattoni e blocchi di cemento

Per gli edifici a telaio si utilizzano spesso pilastri in mattoni. Devono essere realizzati con mattoni di sabbia e calce e con una ceramica solida che non assorbe molta acqua.

In caso contrario, si sgretolerà molto rapidamente. I blocchi di calcestruzzo devono essere sufficientemente densi e di alta qualità.

Posizionare un cuscino di pietrisco spalmato di malta cementizia sotto i supporti in mattoni o blocchi. È necessario attendere l'indurimento della malta per muratura dopo aver inserito i pilastri. Di solito, ciò avviene in 12-20 giorni.

Monolite in cemento armato

I supporti monolitici in cemento armato sono affidabili e hanno un'elevata capacità portante. installate in fosse con un telaio di rinforzo e un cuscino di pietrisco.

La cassaforma è composta da:

• tavole bordate,
• compensato,
• fogli di ferro.

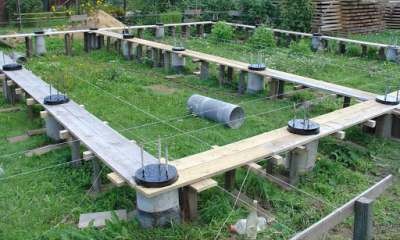

Tubi

Come cassaforma permanente per i pilastri in calcestruzzo, i tubi in amianto, ferro e plastica sono combinati con un telaio di rinforzo.

Lo scopo determina i diametri.

• 100 mm sono sufficienti per terrazze, tettoie e gazebo;
• Per gli edifici in legno si scelgono 250-300 mm.

Per l'installazione dei tubi si preparano pozzi di dimensioni adeguate.

Vantaggi e svantaggi

Prima di altri tipi di fondazioni, la base a pilastri poco profondi presenta i seguenti vantaggi:

1. I tempi e i costi di scavo sono ridotti; non è necessario livellare perfettamente il sito.
2. Installazione semplice e rapida, senza necessità di attrezzature complesse.
3. Possibilità di installazione su aree in rilievo e pendii.
4. Non è necessario installare impermeabilizzazioni complesse e costose.
5. Lunga durata di vita se vengono rispettati i requisiti della tecnologia costruttiva e dei materiali.
6. Ha un'eccellente resistenza all'assestamento del terreno dovuto al gelo ed è ottimo per le regioni in cui il terreno gela.
7. In generale, bassi costi dei materiali per la costruzione dell'intera struttura.

Come qualsiasi altra struttura, anche queste fondazioni presentano degli svantaggi:

1. Le case in mattoni e pietra non resistono.
2. Non è adatto per gli edifici alti.
3. Non può essere installata su terreni con alti livelli di acqua di falda e su arenarie.
4. Non sarà possibile realizzare scantinati.
5. Non lasciare incustodito; se c'è il minimo danno, ripararlo immediatamente.

Si devono considerare i principali svantaggi di una fondazione colonnare poco profonda.

L'analogo a colonne è un'opzione a cui pensare se si vogliono usare i pilastri come fondamenta di un edificio in mattoni.

Fasi di costruzione fai-da-te

Prima di costruire una struttura di questo tipo, è fondamentale mantenere la tecnologia necessaria per costruire i supporti, organizzare il cantiere ed eseguire un ampio lavoro di pre-costruzione.

Lavori preparatori

La preparazione del terreno e i calcoli di progettazione sono esempi di lavori preparatori. Il punto di congelamento e la densità del terreno devono essere misurati sperimentalmente o con l'aiuto di esperti.

Nel calcolare l'altezza dei supporti, considerare che la soletta in calcestruzzo deve trovarsi al di sotto della linea di congelamento del terreno (rilevante per i terreni in pendenza).

In base al carico, si determinano il numero e la distanza dei pilastri. Per i monoliti è necessario uno spazio di due metri. Sul diagramma, i supporti meno importanti in termini di carico sono distribuiti dopo i pilastri nei punti principali.

Al termine dei calcoli, il cantiere viene ripulito dall'erba e dai detriti. Lo strato superiore di terreno fertile sotto l'edificio deve essere rimosso e spostato nel terreno del giardino. Successivamente, si segna la posizione delle fondamenta dell'edificio utilizzando un diagramma creato in precedenza.

Installazione

Si inizia a posare la fondazione dopo che l'area è pronta e le posizioni dei supporti sono segnate:

1. Si scava una fossa intorno al perimetro del sito, profonda circa 40 cm e di dimensioni 50×50 cm, per i supporti. Le fosse rotonde per i tubi sono realizzate con un trapano manuale. Quando la costruzione viene effettuata su una piattaforma irregolare, i parametri delle fosse possono variare, tenendo conto che la loro altezza rimane a un livello unico.
2. Il pietrisco medio-frazionato con uno strato di 10 cm viene versato sul fondo delle fosse scavate e viene costipato. Per i tubi, il calcestruzzo viene versato nella fossa per un terzo e i pilastri vengono immediatamente installati.
3. Le barre di acciaio con sezione trasversale di 10 mm e lunghezza di 40 cm sono collegate a forma di reticolo con celle di 10×10 cm e posate su pietrisco in una nicchia. Si posiziona un mattone rotto sotto l'armatura, sollevando la grata. Poi si procede con lo spessore del calcestruzzo.
4. Il cuscino, insieme all'armatura, viene gettato in calcestruzzo con uno spessore fino a 10 cm. Al centro viene installata una barra metallica. In seguito viene utilizzato per legare il telaio.
5. Quando si utilizzano i tubi, la soluzione di calcestruzzo viene versata all'interno, e il tondino di ferro viene installato per primo.
6. Successivamente si attendono 7-10 giorni, mentre il calcestruzzo si afferra e si inizia la costruzione della cassaforma.
7. La cassaforma a forma di scatola allungata senza fondo viene realizzata con tavole da taglio. La soluzione di calcestruzzo allagata nella cassaforma viene compattata con un vibratore profondo. Quindi si versa la cassaforma del supporto stesso. Un angolo piegato viene posato nella soluzione per eseguire un'ulteriore reggiatura (grigliatura).
8. La cassaforma viene rimossa dopo 7 giorni. Il supporto dei sostegni viene realizzato dopo 20 giorni.
9. Circa un mese dopo la costruzione dei pilastri, è necessario eseguire uno strato di impermeabilizzazione e predisporre una mazzetta – un muro di protezione tra i pilastri.
10. Il materiale migliore per la mazzetta è un mattone, che viene posato su un massetto di calcestruzzo. I fori per le comunicazioni vengono lasciati nel bullone. I pali non devono essere legati al pick-up, altrimenti si formano delle crepe se l'assestamento è irregolare. L'altezza della cassaforma non deve essere inferiore a 40 cm, altrimenti non sarà efficace.
11. L'impermeabilizzazione di pilastri e recinzioni si effettua alternando strati di bitume e feltro per tetti. In alternativa, è possibile cospargere il calcestruzzo ancora umido con cemento asciutto e, dopo l'indurimento, coprirlo con feltro per tetti.

Una volta terminata l'impermeabilizzazione, il terreno viene applicato ai pilastri e compattato. È indispensabile che il calcestruzzo non si asciughi durante la stagionatura. Per questo motivo, si usa una pellicola per coprirlo.

Gli esperti suggeriscono di mescolare una miscela idrofobica per aumentare la resistenza del calcestruzzo.

Caratteristiche di una fondazione con grigliato

Lo scopo dei grigliati è quello di combinare i sostegni e disperdere equamente il peso tra di essi. Le caratteristiche di installazione variano a seconda del tipo di grigliato.

1. Da travi in legno o canali in acciaio formare un grigliato monolitico prefabbricato. È necessario un partner per sollevare e installare le travi. Lo svantaggio è che le aree non protette del metallo si arrugginiscono. Il legno viene trattato con antisettici. Il metodo è adatto per gazebo, case di campagna, strutture temporanee.
2. Calcestruzzo monolitico sotto forma di trave o soletta chiusa, collegare i pali. In base al metodo di installazione, i grigliati si dividono in alti, bassi e incassati. Questo tipo è più conveniente per le costruzioni a bassa altezza. I pilastri alti vengono posizionati 10-20 cm più in alto rispetto alla superficie del terreno, più spesso su terreni di riporto. Un monolite basso viene versato a filo della superficie del terreno. Per l'interramento, si scava una trincea.

Esistono inoltre grigliati industriali, che sono costruzioni prefabbricate con collegamenti e serrature. In genere non vengono utilizzate nella costruzione di abitazioni private a causa del loro costo elevato.

Sfumature della costruzione su terreni in pendenza

Anche i terreni che si sollevano possono essere affrontati con fondazioni colonnari poco profonde. Assemblare i pilastri sotto la linea di gelo e costruire un grigliato superiore.

L'affidabilità sarà eccellente e i costi finanziari per la realizzazione della fondazione saranno minimi. L'algoritmo di installazione è lo stesso di quello utilizzato per i terreni con moderata ondulazione.

Questa pagina contiene una grande quantità di conoscenze significative e pratiche sulle fondazioni colonnari.

Per i progetti di costruzione in cui il terreno è stabile e in grado di sostenere strutture relativamente leggere, una fondazione colonnare poco profonda è un'opzione pratica. Con questo tipo di fondazione, i fori poco profondi e cilindrici vengono scavati sotto i muri portanti dell'edificio a intervalli prestabiliti.

In primo luogo, la posizione di ogni colonna viene tracciata sul sito in base alle specifiche della struttura e allo stato del terreno. I fori vengono quindi scavati a mano o a macchina a una profondità prestabilita, di solito al di sotto della linea di gelo per evitare il gelo.

Successivamente, ogni foro viene riempito con una gabbia rinforzata con barre d'acciaio. Soprattutto nei luoghi in cui è possibile che il terreno si muova o si assesti, questa gabbia conferisce forza e stabilità alle fondamenta. Le gabbie vengono posizionate con precisione per garantire che siano centrate all'interno di ogni colonna e che la pianta dell'edificio venga rispettata.

Dopo aver posizionato l'armatura, in ogni buca viene versato del calcestruzzo per riempire lo spazio che circonda la gabbia e garantire una forte connessione con il terreno sottostante. I requisiti specifici del progetto vengono utilizzati per determinare la miscela di calcestruzzo, che tiene conto delle condizioni ambientali, della resistenza e della durata.

Il calcestruzzo viene lasciato polimerizzare e indurire per un periodo di tempo prestabilito, di solito alcuni giorni, dopo essere stato gettato in opera. Durante questo processo di maturazione, la fondazione deve raggiungere la massima resistenza e stabilità per sostenere il peso dell'edificio e resistere alle forze esterne.

Infine, per le costruzioni su terreni stabili, le fondazioni colonnari poco profonde rappresentano un'opzione affidabile. Attraverso un approccio metodico allo scavo, all'armatura e al getto del calcestruzzo, i professionisti dell'edilizia possono realizzare una fondazione robusta e duratura, che soddisfi i requisiti strutturali del progetto e garantisca al contempo stabilità e affidabilità nel lungo periodo.

In questo articolo esamineremo l'idea e il metodo di costruzione di una fondazione colonnare poco profonda. Questo tipo di fondazione è destinato a strutture per le quali le fondazioni profonde tradizionali potrebbero non essere praticabili a causa del terreno o di vincoli finanziari. Le fondazioni colonnari poco profonde utilizzano colonne di calcestruzzo armato che raggiungono gli strati stabili del terreno sotto la superficie per distribuire il peso dell'edificio su una superficie maggiore. La preparazione del sito, lo scavo, l'assemblaggio delle casseforme, il posizionamento delle armature, il getto del calcestruzzo e la stagionatura sono i temi trattati nella nostra guida passo passo. Grazie alla comprensione di queste fasi cruciali, i costruttori e i proprietari di case possono contemplare ed eseguire con sicurezza fondazioni colonnari poco profonde per i loro progetti edilizi, garantendo la stabilità e la durata delle loro costruzioni.
