Tipos de painéis de parede de betão armado: pré-fabricados, monolíticos e outros, dimensões possíveis das lajes

A construção moderna não pode funcionar sem a resistência, a durabilidade e a adaptabilidade que os painéis de parede de betão armado proporcionam. Existem várias variedades destes painéis e cada uma delas é adequada a uma determinada utilização e a um conjunto de especificações estruturais.

Por exemplo, os painéis pré-fabricados são produzidos em ambientes controlados fora do local, garantindo uma qualidade e consistência superiores. São montados no local após o transporte, o que acelera o processo de construção e reduz a quantidade de mão de obra necessária no local.

Por outro lado, os painéis monolíticos são formados no local utilizando cofragens. Esta técnica funciona bem para requisitos estruturais complexos ou características arquitectónicas distintas, porque pode acomodar tamanhos personalizados e desenhos intrincados.

As lajes pré-fabricadas, os painéis basculantes e os painéis sanduíche são outras variedades de painéis de betão armado. Estas variantes respondem a vários requisitos, incluindo a facilidade de instalação, as preferências estéticas e o isolamento térmico.

Características gerais dos painéis para construção

Como as paredes de betão puro só podem suportar cargas de compressão, como as que se encontram nos pilares, raramente são utilizadas. Um material de construção composto conhecido como betão armado é criado através da combinação de betão e armadura de ferro numa única unidade.

Este último é posicionado de forma a que o betão absorva as forças de compressão e a estrutura reforçada absorva as forças de tração. Isto elimina o principal inconveniente do betão, que é a sua baixa resistência à tração. Uma excelente aderência entre a armadura e o betão, bem como indicadores de expansão linear semelhantes, garantem a funcionalidade global da armadura e do betão.

As lajes de parede foram desenvolvidas com tamanhos padrão específicos para agilizar a construção. Para isso, foram construídas novas linhas tecnológicas e fábricas capazes de produzir produtos para vários tipos de paredes de edifícios.

Existem três subcategorias para as lajes exteriores: uma única camada de betão leve, duas ou três camadas de betão fortemente modificado e uma camada de proteção térmica. A camada exterior das lajes é frequentemente modificada através do revestimento com ladrilhos cerâmicos ou outros materiais de acabamento contemporâneos. O interior foi nivelado e está pronto para os retoques finais.

O processo de fabrico de lajes para paredes de betão armado evoluiu com os avanços da tecnologia de construção, dando origem a uma grande variedade de produtos que podem ser adaptados a qualquer tipo de projeto.

Com a normalização da produção de estruturas de parede em betão armado, foram obtidos os seguintes benefícios

1. Estabilidade do material durante as mudanças de temperatura.
2. Resistência a factores naturais agressivos.
3. Resistência ao fogo.
4. Excelentes características de resistência e de suporte de carga.
5. Elevada resistência à humidade e longa vida útil.
6. Instalação de alta velocidade que não requer acabamento intensivo de mão de obra.
7. Versatilidade de conceção.

Os produtos de betão armado (PCR), tal como muitos outros materiais de construção, apresentam os seguintes inconvenientes

• a necessidade de utilizar equipamentos especiais durante as operações de instalação e transporte devido ao peso elevado das estruturas;
• características de proteção contra o calor e o ruído inferiores às de uma parede de tijolo;
• impossibilidade de reparações fragmentadas.

O que são com base no seu objetivo funcional??

Os produtos de betão armado para paredes são classificados por objetivo funcional porque a sua produção é normalizada pelo GOST para uma série de condições de funcionamento:

• edifícios residenciais: individuais, de vários andares, estruturas em caves, subterrâneos e sótãos;
• instalações industriais: oficinas, armazéns, centrais térmicas e outras;
• estruturas técnicas: elevadores, túneis, casas de pressão de água e de caldeiras.

Por projeto

A elevada resistência, a baixa condutividade térmica, a resistência ao fogo, a baixa densidade e um processo de produção rentável são requisitos da conceção de painéis de parede. A qualidade do desempenho das juntas de topo resultantes e a facilidade do trabalho de instalação são critérios igualmente importantes.

A fixação rígida, entre painéis e nas sobreposições, garante a resistência do betão armado. As lajes de parede podem ser estruturalmente monolíticas, ocas ou uma combinação dos dois primeiros tipos, de modo a fornecer todos os parâmetros necessários para a construção de uma estrutura.

Podem ser pré-fabricados e monolíticos, ou multicamadas, consoante a quantidade de camadas.

Monolítico

Estes painéis são instalados nas secções estruturais do edifício onde a parede é necessária para fornecer sobrecargas significativas. Têm uma secção transversal sólida. Podem ter uma variedade de tamanhos e configurações porque são normalmente feitos no local de construção com base em cálculos exactos.

Pré-fabricados

Nas lajes de parede complexas, pode haver uma ou mais camadas – modelos de camada única a modelos de três camadas. Os intervalos de ar e as camadas intactas caracterizam a natureza monolítica dos painéis de parede laminados durante o fabrico. As lajes são designadas por painéis laminados blindados se essa camada estiver posicionada por trás do revestimento exterior.

Uma, duas e três camadas

• A uma só camada Os produtos de betão armado para paredes incluem opções feitas a partir de uma fração de betão, normalmente leve. Diferem no facto de a camada principal da laje, que é colocada no interior, ser tratada com cimento especial para otimizar a formação completa do processo de acabamento.
• Camada dupla – utilizados para o isolamento térmico interno de um objeto. Estes painéis sanduíche têm duas camadas – reforço e proteção térmica. Esta última, em regra, é constituída por lã mineral, espuma de betão ou espuma de vidro, cimentada com uma betonilha de acabamento.
• Três camadas – de acordo com o projeto, são ligados por painéis com nervuras, sendo o espaço entre eles preenchido com isolantes térmicos. Estes modelos são os mais pesados e, ao mesmo tempo, são considerados materiais de construção altamente funcionais para a construção de edifícios de vários andares.

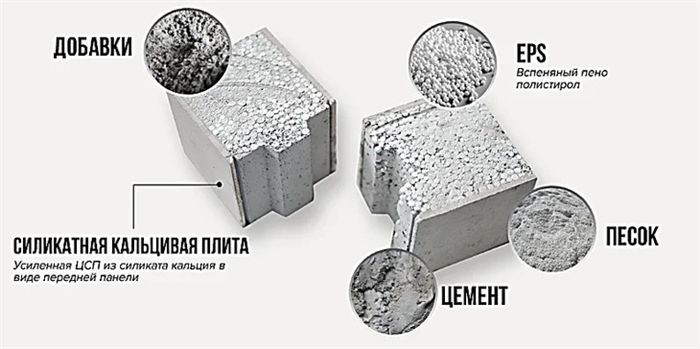

Atualmente, a tecnologia de betão SIP está a tornar-se cada vez mais popular na Rússia para a produção de lajes de parede, particularmente na construção unifamiliar. Os painéis estruturalmente isolados, ou SIP, têm sido utilizados com êxito nos EUA, Canadá e UE há mais de 50 anos.

A laje isolada estrutural, que é composta por uma laje de silicato de cálcio com adição de cimento, areia, espuma de poliestireno e aditivos técnicos, pode funcionar como uma parede composta sem carga. Pesam pouco.

Oco

A tecnologia de lajes ocas reduz o consumo específico de energia e os custos de mão de obra para a produção de 1 m3 de material de parede, permitindo ao mesmo tempo estruturas altamente carregadas com poupanças de betão.

Duas questões são resolvidas de uma só vez quando se utiliza betão armado oco:

1. proteção térmica da casa;
2. garantia de elevada resistência estrutural.

Esta tecnologia não é utilizada em regiões com climas quentes ou quando não existem requisitos rigorosos de resistência estrutural.

De um ou diferentes tipos de betão

Estas estruturas são feitas para reduzir os custos do cimento, desde que as características de alta homogeneidade e alta resistência da laje de parede permaneçam acima dos indicadores normalizados. Isto é conseguido através da escolha cuidadosa da composição dos componentes, tendo em conta factores como a forma como as lajes são produzidas, transportadas e instaladas, bem como a possibilidade de aumentar ainda mais a resistência do betão de construção dentro da estrutura e quando a laje atingir a sua carga total de projeto.

Para a criação de painéis de betão armado, são utilizados os seguintes tipos de betão:

• para estruturas exteriores com um isolante térmico, betão leve poroso ou betão pesado de grão grosso;
• para paredes frias e não aquecidas B15 – betão pesado;
• para betão de uma camada – betão leve a partir de M50 ou M25 celular;
• para três camadas – classe de betão pesado de M150 ou M100.

Por carga

Esta caraterística fundamental das lajes de parede garante a fiabilidade da estrutura em função das condições de funcionamento da mesma.

Os painéis de parede em betão armado têm as seguintes opções de resistência a sobrecargas:

• autoportante;
• não portante;
• portante.

A laje tem de ter uma camada de reforço estrutural e de projeto para todas estas opções. Este último garante a resistência do produto tanto durante o funcionamento como durante o transporte e a montagem.

Suportes

Este tipo de painel transfere todo o peso para as fundações e estruturas transversais do edifício, suportando o peso dos pavimentos que nele assentam e a sua própria carga de peso vertical.

O esqueleto de armadura da camada interior de betão, que é frequentemente bastante largo e considerado como suporte de carga e é conhecido como armadura de trabalho, juntamente com o trabalho combinado do betão, assegura a resistência dos produtos de betão armado.

A armadura de projeto na camada exterior absorve as cargas criadas durante a instalação e o transporte da laje. Existe apenas uma componente prevista da estrutura de reforço e não qualquer reforço funcional nas lajes de betão puro.

Auto-portante

Apenas as cargas verticais que resultam da pressão da massa da laje e dos painéis que a encimam podem ser suportadas por estes painéis. A maquinaria utilizada para as criar é semelhante à utilizada para criar as estruturas de suporte das lajes.

A primeira camada de betão de classe B25, classificado como pesado e reforçado com armaduras de ferro, constitui as lajes interiores autoportantes. Estes painéis podem ter uma espessura de 130 a 170 mm, dependendo da arquitetura do edifício.

Não suporta carga

Estas são as estruturas de parede menos resistentes, destinadas a ser suportadas apenas por blocos de portas e não por outras lajes ou componentes do edifício.

Se os cálculos forem correctos, podem ser colocados na construção de casas de campo de um andar.

As lajes não precisam de reboco de nivelamento porque têm uma boa preparação de produção e uma qualidade de desempenho bastante uniforme, com variações de apenas 3 mm.

Só falta aplicar a massa de acabamento ou, no caso da casa de banho, pode colar imediatamente os azulejos de cerâmica.

Estruturais

Com uma densidade superior a 2000 kg/m3 e um elevado nível de resistência ao gelo do material de construção durante 50 ciclos de congelação/degelo, estes painéis de parede são modificados para serem os mais duráveis.

Os painéis SIP modernos, que se baseiam na utilização de painéis de isolamento térmico para os componentes primários do edifício, são outro tipo de painel estrutural.

Por método de reforço

As opções seguintes variam consoante a instalação de estruturas armadas no interior da laje:

• instalação de armadura de pré-esforço com pré-esforço;
• reforço simples com colocação de armadura sem pré-esforço.

Mesmo com tensões baixas, a camada de betão fissura quando se utilizam lajes de betão armado. Isto pode ser explicado pelo facto de a armadura atuar em conjunto com o betão, que tem uma deformação máxima permitida de 2 mm por 1 m de comprimento, em comparação com 10 mm para o aço.

Por marca

As normas internacionais e nacionais estabelecem que o grau de betão de um painel de parede é a sua principal caraterística. Simultaneamente, as paredes são produzidas com um indicador máximo de M300 para graus de betão que variam de M100 a M500.

As principais aplicações para os diferentes tipos de betão em estruturas de paredes são:

• M100 – praticamente não é utilizado para paredes, apenas como base preparatória para paredes não estruturais.
• M150 – como fundações de tiras.
• M200 – utilizado no domínio da construção de casas particulares para blocos de parede.
• M250 – placas de suporte de carga internas.
• M300 – paredes externas de suporte de carga de edifícios residenciais para sistemas de retenção monolíticos.

De acordo com o material de fabrico

O betão pode ser classificado por densidade à escala industrial através da utilização de diferentes misturas. Assim, para pequenas modificações no betão:

1. argila expandida;
2. escória expandida;
3. pedra-pomes.

A pedra britada ou as aparas de granito são utilizadas como material de enchimento para betões pesados. Na produção de produtos em betão armado, esta é a mistura mais utilizada na indústria.

Os betões classificados como leves e com uma estrutura de poros cheios de ar são também bastante populares.

Por aspeto

Na realidade, existe uma gama infinita de formas, cores e texturas disponíveis para as lajes de betão para paredes. Utilizar opções de tratamento de superfície básicas ou mais sofisticadas nos seguintes formatos nas linhas de produção:

• revestimento de azulejos;
• coloração com óxido;
• jato de areia;
• polimento e gravura.

Distinguir entre acabamento secundário e primário. O primeiro é efectuado na fase de moldagem do betão na sua produção. As paredes exteriores principais dos edifícios residenciais requerem as tecnologias de acabamento mais sofisticadas, porque têm de ser acabadas com um elevado nível de qualidade, servindo ao mesmo tempo de base para a decoração interior.

Além disso, dependendo da orientação da parede da fachada, o acabamento primário pode ser feito "virado para baixo" ou "levantado" quando se forma uma laje de betão armado na fábrica. Após o endurecimento final do betão, os painéis de betão armado são submetidos a um acabamento secundário.

Quando se considera a durabilidade, o processamento primário é considerado mais durável do que o processamento secundário.

Estruturais

As lajes industriais de betão armado para fins estruturais são fabricadas para serem robustas, duradouras e adaptáveis; são mais adequadas para regiões com climas frios e requerem pouca manutenção durante a utilização.

O betão não se deteriora, é praticamente incompressível, é resistente ao fogo e não pode ser deformado.

Com o tempo, o betão torna-se mais resistente, permitindo que a sua estrutura tenha um desempenho ótimo face às mudanças climáticas imprevisíveis.

Devido à forma como as lajes estruturais são feitas, podem proporcionar uma forte fixação lateral por si só, permitindo-lhes resistir a ventos ciclónicos sem necessidade de fixação adicional.

Estes painéis de parede pré-fabricados são altamente resistentes ao impacto, podem tolerar o desgaste e requerem muito pouca manutenção ou reparações durante a sua utilização. Estes painéis de parede de betão armado são normalmente instalados durante a construção de paredes de caves, pisos residenciais acima do solo e espaços no sótão.

Cada modificação de um painel é concebida de forma única, incorporando orifícios de montagem, inserções de elevação e técnicas de instalação únicas.

Tipos por características dimensionais

Os painéis de parede em betão armado estão disponíveis em várias dimensões e disposições. Através de modificações normalizadas, o tipo e a dimensão das lajes de betão a utilizar na construção de uma instalação são escolhidos durante a fase de projeto.

Os painéis standard são normalmente fabricados em 12 * 1.8 m e 6 * 1.2 m para edifícios residenciais, e 6.São aceites painéis de 9 e 12 m para instalações industriais. Utilizar produtos com comprimentos entre 1.5 e 3.0 metros para paredes com aberturas e entre 1.48 e 2.98 metros para aberturas de portas.

De acordo com o GOST, todas as placas são marcadas na fábrica com uma tinta indelével que confere às nervuras um código único.

O código é composto por três letras e números divididos por hífenes:

• Os primeiros números indicam o método de produção, por exemplo, de 1 a 3 referem-se a estruturas monolíticas e de 4 a 6 a estruturas compostas.
• A primeira letra indica a área de aplicação "H" ou "B" para instalação no exterior ou no interior.
• De seguida, vem a designação do local de instalação "C"/"C"/"H", que significa parede/cave/sótão.
• Segue-se a indicação das dimensões, com a largura indicada em cm e o comprimento do painel em dts.

Além disso, a marcação indica o tipo de betão, o número de localização dos elementos embutidos e a caraterística do desenho (direto ou espelho).

Por exemplo, a marcação de um painel de parede de betão leve com 6 m por 1 m de altura.5 m por 0.25 m com o número de cravação 31 serão semelhantes a estas: 1.31 PS 600.15.2.5-2.L

Fabricado em betão leve

Estes tipos de painéis de parede, que têm espessuras de 250 e 300 mm de acordo com moldes metálicos, são utilizados na construção de edifícios industriais de um piso até 7.2 metros, de acordo com a série 1.030.1-1. Podem funcionar em edifícios com humidade relativa até 70%.

Quando o betão original está seco, a sua densidade média não deve ser inferior a 900 nem superior a 1300 kgf/m3. Têm um acabamento texturado de mistura de cimento e areia no exterior e no interior.

Além disso, de acordo com o episódio 1.432, 11 Os produtos de 12 metros de comprimento são fabricados a partir de uma solução de composição de cimento e areia, especificamente para utilização em estruturas de paredes de edifícios industriais equipados com sistemas de aquecimento e camadas de acabamento de dupla face.

Paredes de betão leve 1.433 – 2 também são adequados para edifícios industriais onde possa existir um ambiente de ar agressivo e até 80% de humidade durante o funcionamento.

Parede exterior para casa

Até dezoito andares de edifícios são construídos com painéis RF contínuos de camada única No08/11-11024-EKB. As medidas do painel 6.8 por 2.740 por 0.480 metros. As paredes são construídas com cofragem de painéis, betão de perlite e aberturas de janelas e portas.

Para divisórias

As paredes interiores são uma caraterística de todas as casas, sejam elas térreas ou de vários andares. São constituídos por grandes lajes de seis metros de comprimento, que correspondem à altura dos pavimentos.

Para estes painéis, é necessário um reforço de malha de arame de aço, pelo menos da classe A/3 ou AT/3C, que seja mecânica e termicamente estável, e uma camada adicional de primário anti-corrosão.

Parede série 3.902

Para além disso, os painéis de parede 3.902.1-12 têm armadura de malha soldada e, pelo menos, uma camada de betão de 30 mm para proteção. Muitas vezes, a impermeabilização com betume frio é aplicada a todos os planos dos painéis, de acordo com uma diretiva adicional do dono da obra.

De forma semelhante, podem ser criados painéis com propriedades únicas para misturas de betão, por exemplo, utilizando cimento Portland resistente a sulfatos.

Betão armado para estradas

Para além dos painéis de parede, a maioria das fábricas de betão armado produz também lajes de pavimento e lajes rodoviárias de betão armado. O betão de alta resistência é utilizado neste último (B25, B30).

Modificações efectuadas por vibro-prensagem ou fundição:

• 50*50;
• 1000*1000*100;
• 500*500*50;
• 1000*500*50.

A vaporização dos moldes até a mistura de betão estar completamente cristalizada é o passo seguinte no processo de produção. É possível adicionar à mistura um corante resistente ao desbotamento provocado pela luz solar e pela precipitação.

Estas lajes de betão armado têm vantagens:

• indicadores elevados de produtos de betão armado em termos de força e resistência ao desgaste;
• longo período de utilização sob cargas elevadas estáveis;
• design estético;
• facilidade de instalação, possibilidade de reparação e manutenção;
• resistência ao calor e segurança ambiental.

Examinamos diversas variedades de painéis de parede de betão armado, incluindo modelos pré-fabricados e monolíticos, entre outros. Estes painéis são flexíveis para projectos de construção porque estão disponíveis em vários tamanhos. Os painéis pré-fabricados, que são fabricados fora do local e que permitem uma montagem rápida no local, são perfeitos para construções rápidas. Os painéis monolíticos vazados garantem uma integração harmoniosa e são frequentemente utilizados para projectos personalizados. Outras versões respondem a exigências particulares e estão disponíveis em diferentes tamanhos para se adaptarem a diferentes disposições arquitectónicas. A seleção dos painéis adequados para projectos de construção duradouros e eficazes é facilitada pelo conhecimento destas opções.

Porque é que é importante escolher a cola certa??

Cometer erros na seleção das lajes de betão armado é muito dispendioso; as lajes instaladas terão de ser removidas se os erros forem detectados depois de as paredes terem sido construídas.

O promotor será responsável por perdas de calor excessivas e por custos de manutenção e reparação mais elevados, mesmo que sejam cometidos apenas pequenos erros na seleção dos materiais de construção das paredes. Para evitar isto, é necessário conhecer os critérios de seleção.

Critérios de seleção para painéis de parede em betão armado:

1. Elevada capacidade para resistir à pressão do vento, às flutuações de temperatura nas camadas de betão armado, à retração e ao microrregulamento das camadas, ao assentamento das fundações, às forças horizontais causadas pela atividade humana, por animais ou pelo transporte, suportando o seu próprio peso e o peso do equipamento.
2. Tipo de execução da camada exterior e interior do painel, que é instalado de acordo com os requisitos de resistência e vida útil.
3. Opções para trabalhar o reforço estrutural e de design.
4. Eficiência da camada de isolamento térmico.
5. Ligações eficazes para painéis multicamadas para transferir uniformemente a carga da camada exterior para a camada interior e evitar a deflexão das camadas.
6. O acabamento das superfícies das lajes de parede deve garantir a proteção contra as influências naturais e a implementação de funções decorativas.

Compreender as diversas variedades de painéis de parede de betão armado é imperativo para qualquer projeto de construção ou remodelação. Os painéis pré-fabricados têm a vantagem de serem produzidos fora do local, o que garante uniformidade e garantia de qualidade. A rapidez de montagem no local destes painéis reduz as despesas de mão de obra e o tempo de construção. Em contrapartida, os painéis monolíticos permitem uma maior flexibilidade de design e personalização, uma vez que são vazados e curados no local. A sua integração harmoniosa pode melhorar as qualidades de isolamento e reforçar a integridade estrutural.

É fundamental ter em conta que as dimensões das lajes de betão armado podem variar em função das exigências do projeto. Os painéis pré-fabricados são normalmente fornecidos em tamanhos normalizados para facilitar a instalação e o transporte. Dependendo do fabricante e dos requisitos do projeto específico, estes tamanhos podem variar bastante, satisfazendo diferentes requisitos estruturais e estilos arquitectónicos.

Por serem moldadas no local, as lajes monolíticas oferecem maior flexibilidade de tamanho e forma. Esta técnica permite a personalização para satisfazer os requisitos exactos do projeto, quer se trate de projectos residenciais elaborados ou de estruturas industriais de grande escala. Esta flexibilidade pode ser utilizada por engenheiros e arquitectos para maximizar o desempenho térmico e as capacidades de suporte de carga, garantindo que a estrutura satisfaz os requisitos funcionais e estéticos.

Em geral, o calendário de um projeto, as restrições financeiras e o nível de complexidade do design desempenham um papel importante na decisão entre painéis de parede de betão armado pré-fabricados e monolíticos. Da relação custo-eficácia e rapidez de instalação à eficiência térmica e flexibilidade arquitetónica, cada tipo tem vantagens únicas. Os profissionais da construção podem contribuir para o sucesso e a sustentabilidade dos seus empreendimentos de construção tomando decisões informadas com base no seu conhecimento destas opções e dos requisitos únicos do projeto.
