Строительство и монтаж деревянной стропильной системы

Для создания прочной и надежной крыши необходимо соорудить деревянную стропильную систему. Этот каркас, придающий конструкции форму и прочность, служит скелетом крыши, принимая на себя вес кровельных материалов. Независимо от того, строите ли вы новый дом, добавляете пристройку или заменяете устаревшую крышу, знание того, как спроектировать и установить деревянную стропильную систему, имеет решающее значение для любого строительного проекта.

Планирование и замеры тщательно выполняются перед началом процесса. Необходимо выбрать правильный угол наклона крыши, поскольку он влияет на практические и визуальные аспекты здания. Угол наклона должен соответствовать климату; в более сухом климате предпочтительнее более плоские крыши, но крутые крыши лучше отводят дождь и снег.

Следующий шаг — выбор подходящих материалов после завершения разработки проекта. Чтобы гарантировать долговечность и прочность стропильной системы, необходимо использовать высококачественную древесину. Выбор древесины для конкретного проекта зависит от ряда факторов, включая потребности проекта, бюджет и доступность в регионе. Различные породы древесины обладают разными преимуществами.

Во время строительства стропила вырезаются и собираются вместе в соответствии с планом конструкции. Здесь очень важна точность, поскольку даже незначительные ошибки могут привести к серьезным последствиям в будущем. Перед тем как прочно закрепить стропила, необходимо вырезать в каждом стропиле нужную длину и угол наклона. Использование правильных инструментов и хорошее понимание плотницкого дела являются необходимыми условиями для этого шага.

Чтобы гарантировать стабильность и безопасность, монтаж стропильной системы должен быть выполнен тщательно. Необходимо убедиться в том, что все выровнено и выровнено по уровню, добавить, где необходимо, распорки, а также правильно расставить и закрепить стропила. Хорошо построенная стропильная система не только поддерживает крышу, но и повышает общую структурную целостность здания.

Крыша и кровельное покрытие

Прежде чем приступить к монтажу крыши частного дома, следует уяснить две вещи. Хотя среди непрофессионалов часто возникает путаница, строители проводят четкое различие между терминами "крыша" и "кровля." Вся конструкция, отделяющая здание от улицы, — это крыша. Конструкция крыши частного дома состоит из стропил, кровельного покрытия, теплоизоляционного материала и всех остальных несущих элементов.

То, что находится на крыше, называется кровлей. Это касается и крыши. Для кровли необходим тщательный выбор материалов. В конечном итоге от этого зависит надежность гидроизоляции и комфорт проживания.

Требования к системе

Если вы хотите самостоятельно установить стропильную систему, вам необходимо следовать нескольким рекомендациям. Конструкция не сможет эффективно противостоять внешним воздействиям, если их не учитывать.

В первую очередь важно думать о прочности. Каждый компонент должен выдерживать вес, не ломаясь. Для проектирования стропильной системы крыши необходимо предварительно рассчитать несущие конструкции по первому предельному состоянию. Именно он следит за тем, чтобы элементы стропильной системы были прочными.

Жесткость — второе необходимое условие. При этом учитывается максимально возможный прогиб. Деревянный дом или любой другой не должен иметь сильно провисающую крышу. Середина допустимых деформаций пролета равна длине пролета, деленной на 200. Перед началом строительства конструкция стропильной системы должна быть рассчитана на жесткость с использованием второго набора предельных состояний.

Сделай сам Легкий вес конструкции учитывается при монтаже стропильной системы крыши. В противном случае стены и фундамент подвергаются значительно большей нагрузке. В связи с этим дерево получило широкое распространение в качестве основного материала. Несмотря на то, что деревянная стропильная система легкая, она достаточно прочная. Важно уделить внимание как конструкции крыши, так и выбору кровельных материалов. Она не должна много весить. Керамическая черепица не только дороже, но и требует усиления стен, фундамента и крыши дома для укладки.

К качеству материала предъявляются особые требования. При изготовлении деревянных элементов следует использовать только высококачественное сырье. Рекомендуется принять во внимание последующие рекомендации:

• Для основных элементов используется древесина 1 или 2 сорта. Сорт 3 можно использовать только для обрешетки и других мелких деталей.
• Стропильные конструкции для скатных крыш рекомендуется изготавливать из древесины хвойных пород. Они более устойчивы к гниению и другим проблемам, так как содержат смолу. При одинаковом сечении допустимый пролет для лиственных пород будет меньше.
• Перед началом работ все элементы должны быть обработаны антисептиком. Этот этап подготовки позволит вам избежать многих неприятностей в будущем. При желании вы можете обработать древесину антипиренами. Это повышает огнестойкость.
• Лучше приобретать древесину из северных регионов, которая заготавливается зимой. Этот материал отличается высочайшим качеством.

Части конструкции

В схеме стропильной системы имеется множество компонентов. Для понимания чертежей и точной интерпретации информации необходимо знать хотя бы основные из них. Из чего состоит крыша?

В первую очередь это подкосы, карниз и конек. Это основные компоненты. Самая высокая точка конструкции — конёк. Свес или карниз в нижней части. Наклонные участки между карнизом и коньком называются скатами.

Чтобы построить стропильную систему, необходимо знать несущие элементы. К ним относятся:

• Мауэрлат — это брус, который укладывается по краям стен здания. Мауэрлат необходим для равномерной передачи нагрузки от стропильных ног, которые опираются точечно. Как правило, для их изготовления используется брус размером 150х150 мм или 200х200 мм (для больших зданий).

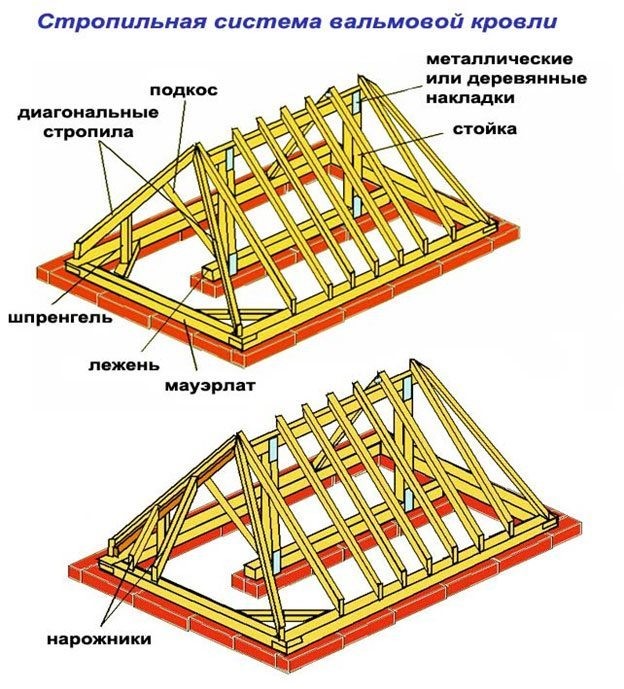

• Стропильные ноги — это наклонные балки, которые передают нагрузку от собственного веса крыши, снега и ветра на мауэрлат. Такие балки обычно устанавливаются от конька до карниза. Но при устройстве вальмовой крыши появляются элементы, которые имеют только одну из указанных точек. Они опираются на конек или карниз. Такие детали называются нарожниками. Они обычно имеют такое же сечение, как и стропила. По сути, веточки — это стропильные ноги, обрезанные с одной стороны.
• обрешетка — балка, на которую опираются элементы крыши. Обрешетка может быть установлена под стойками. Другой вариант — коньковый прогон (ригель). Стропила опираются на нее в верхней точке. Сечение обрешетки зависит от ее пролета, обычно 200×200 мм.
• Наклонные ноги нужны только для вальмовых крыш. Они представляют собой диагональные стропила, опирающиеся на мауэрлат по углам. Предполагается увеличенное сечение, обычно 150х200 или 100х200 мм.
• Конструкция деревянной крыши требует наличия затяжек, подкосов и стоек. Они предназначены для снижения нагрузки на основные элементы. При строительстве дома своими руками важно помнить, что стойки не могут опираться на пролет пола. Монтаж возможен только на нижележащие стены или на обрешетку, проложенную между стенами. Крепить такие элементы к потолку можно только в том случае, если он рассчитан на такую нагрузку и усилен в необходимой зоне.
• Обрешетка необходима для создания основания под покрытие. Для металлочерепицы и фальцевой кровли обрешетка может быть разреженной из досок толщиной 32-40 мм. Для битумной черепицы необходимо прочное основание из досок толщиной 25-32 мм или влагостойкой фанеры.
• Чтобы сделать карнизный свес, установите кобылки. Они являются продолжением стропил. Обрешетка крепится к стропилам на длину не менее 1 м. Сечение элемента обычно принимается равным 50х100 мм.

Стропильная ферма — это дополнительный элемент стропильной системы. Жестко прикрепленные друг к другу стропила, тяги, подкосы и стойки образуют цельную конструкцию. Внутреннее деление фермы на несколько меньших треугольников придает ей хорошую устойчивость, несмотря на треугольную форму.

Формы крыши

Скатные крыши могут принимать различные формы. Важно отметить следующее:

• односкатные;
• двускатный;
• шатровые (шатрово-бедренные);
• ломаные линии.

Вальмовая крыша с двускатной или вальмовой конструкцией — самый популярный вариант. Для первого варианта необходимо установить фронтоны. При строительстве мансарды ломаные линии имеют значение. Стропила сначала идут под острым углом, затем под меньшим. Используя эту технологию, вы можете поднять потолок чердачного помещения. Также рекомендуется ознакомиться со стропильной системой для полувальмовой крыши.

Одним из важнейших этапов строительства стабильной и долговечной крыши является создание и установка деревянной стропильной системы. Процесс включает в себя тщательное планирование, точные измерения и мастерство специалистов, чтобы гарантировать, что крыша способна выдержать различные погодные условия и обеспечить надежную защиту конструкции под ней. Владельцы домов и строители могут с уверенностью взяться за эту важную часть любого строительного проекта, в результате чего получится надежная и эстетически привлекательная крыша, если будут знать основные этапы и необходимые материалы.

Виды стропил

Возможны две конструкции:

• с наслонными стропилами;
• с висячими стропилами.

Крыша деревянного дома может быть смонтирована только по первому способу. Это обусловлено двумя правилами:

• висячие стропила должны быть прочно прикреплены к мауэрлату;
• в деревянном доме стропила должны крепиться к мауэрлату.

Поскольку эти два требования несовместимы, стропильная система деревянного дома может иметь только наслонные элементы.

Элементы, известные как наслонные балки, поддерживаются сверху и снизу коньковыми балками и мауэрлатом. Это позволит уменьшить горизонтальное усилие, которое стропила оказывают на стены, когда расходятся и принимают горизонтальное положение. Для усиления элементов можно использовать стойки и раскосы. В этом случае сжатия могут проходить через одну пару ног.

Только в самой нижней точке мауэрлата имеются подвесные баки. Они просто упираются друг в друга в верхней части. Деревянные элементы системы должны быть затянуты, чтобы они не разошлись. Предпочтительнее устанавливать их на каждой паре ног. При таком варианте можно получить больше свободного пространства внутри чердака, но он оказывает сильное воздействие на внешние стены.

Для создания прочной и надежной крыши необходимо соорудить деревянную стропильную систему. Этот каркас служит основой вашей крыши, гарантируя общую устойчивость здания и обеспечивая кровельным материалам необходимую поддержку. Вы можете построить долговечную стропильную систему, тщательно выбирая высококачественные материалы и придерживаясь точных методов строительства.

Чтобы стропильная система была успешной, важно правильно ее установить. Чтобы обеспечить равномерное распределение веса и устойчивость к внешним воздействиям, таким как ветер и снег, каждое стропило должно быть точно подрезано и надежно закреплено. Пристальное внимание к деталям во время этого процесса позволит избежать проблем в дальнейшем, таких как смещение или провисание, которые могут нарушить структурную целостность вашей крыши.

Поддержание надлежащего функционирования стропильной системы также требует регулярных проверок и технического обслуживания. Вы можете продлить срок службы вашей крыши и избежать будущего дорогостоящего ремонта, если будете регулярно осматривать ее на наличие признаков износа, таких как гниение или трещины, и быстро принимать меры по их устранению. Вы можете ощутить душевное спокойствие, которое приходит с прочной, хорошо сделанной крышей над головой, выполнив следующие действия.
