Как происходит процесс производства пластиковых окон, из чего изготавливаются профили ПВХ, размер инвестиций

Пластиковые окна стали привычным элементом современной архитектуры благодаря своей прочности, энергоэффективности и стильному внешнему виду. Профиль ПВХ (поливинилхлорид), который служит структурной основой каждого блока, является основополагающим компонентом этих окон. Эти профили изготавливаются с особой тщательностью, начиная с подготовки сырья и заканчивая процессами экструзии и отделки, что гарантирует, что каждое окно будет выполнено в соответствии с высокими стандартами.

Процесс начался с разработки ПВХ-компаунда, который представляет собой смесь винилхлорида, стабилизаторов и добавок, повышающих погодоустойчивость и долговечность. После нагрева и продавливания через фильеру эта смесь подается в экструзионную машину для создания длинных, непрерывных профилей. После охлаждения и резки по размеру эти профили подвергаются дополнительной обработке для добавления таких элементов, как дренажные системы и армирующие камеры.

Покупка оборудования для производства пластиковых окон обходится в значительную сумму денег. Инвестиции в современное экструзионное оборудование, создание лаборатории по контролю качества и содержание рабочей силы, владеющей навыками сборки и производства, входят в число расходов. Кроме того, первоначальная стоимость увеличивается из-за необходимости соблюдать законы об охране окружающей среды и использовать энергосберегающие технологии производства. Но окна из ПВХ становятся все более популярными, и их преимущества перед более традиционными материалами могут сделать эти инвестиции оправданными.

Производители окон ПВХ постоянно придумывают новые идеи, чтобы сделать свою продукцию лучше и эффективнее. Это подразумевает производство профилей с еще большей теплоизоляцией и разработку более экологичных методов производства. Пластиковые окна становятся все более популярными среди строителей и домовладельцев по мере развития отрасли и совершенствования самих изделий.

Шаг	Описание
1. Подготовка материала	ПВХ-смола смешивается с добавками для повышения прочности и устойчивости к ультрафиолету.

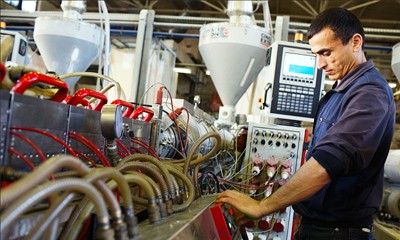

2. Экструзия профиля	Смесь ПВХ нагревается и продавливается через формы для формирования оконных профилей.
3. Охлаждение и резка	Экструдированные профили охлаждаются и нарезаются на отрезки определенной длины.
4. Армирование	Стальная арматура добавляется внутрь профилей для прочности и устойчивости.
5. Сборка	Профили собираются в рамы, добавляются стекла и уплотнители.
6. Контроль качества	Готовые изделия проверяются на наличие дефектов и тестируются на работоспособность.
Размер инвестиций	Для небольших заводов может потребоваться $50 000 — $100 000, в то время как стоимость оборудования и материалов для крупных предприятий может превышать $1 млн.

Можно ли организовать успешный бизнес?

Даже для неопытных владельцев бизнеса такой производственный процесс вполне осуществим, несмотря на высокую сложность и необходимость прохождения руководителем многочисленных подготовительных этапов. Принятие взвешенного решения об организации такого бизнеса требует учета нескольких факторов:

• Конкуренция довольно сложно, ведь сегодня на региональных рынках представлено достаточно много оконных компаний. Борьба за клиентов идет нешуточная, начинающим компаниям будет сложно конкурировать с крупными компаниями, им придется не только производить качественную продукцию, но и серьезно заниматься продвижением товара.
• Сезонность бизнеса, в осенне-зимний период наблюдается спад производства, что можно объяснить снижением объемов строительства в этот период года. Чтобы сократить расходы во время простоя, придется организовать дополнительное производство, например, ремонт, или наладить выпуск всесезонных видов продукции, например, производство межкомнатных дверей.

Требования к производственному процессу

Прежде чем начать собственный бизнес по производству окон ПВХ, необходимо определиться с организационно-правовой структурой компании. Например, ООО с двумя учредителями может облагаться налогом на прибыль по ставке 15% при упрощенной системе налогообложения. Для официального найма персонала и легализации предприятия необходимо получить разрешение от местных органов власти по месту нахождения предприятия.

Далее в Единый государственный реестр индивидуальных предпринимателей подается заявление, содержащее коды ОКВЭД. Для этого вида бизнеса строительные коды 25.23, 45.44.1 и 45.42, которые связаны с производством пластмассовых изделий, стекла и столярных изделий, как правило, выбираются. Затем подается заявление в налоговую инспекцию по месту производства о постановке на учет в качестве плательщика ЕНВД.

Крайне важно! Для предприятий, которые будут самостоятельно реализовывать продукцию оптом, в заявлении также указываются виды деятельности в соответствии с кодом ОКВЭД-51.53.24.

В соответствии с процедурой декларирования, продукция должна пройти сертифицированные испытания, прежде чем ее можно будет использовать для строительства жилых, общественных или промышленных сооружений.

Для реализации на территории России окна ПВХ должны соответствовать российским государственным стандартам. При экспорте продукции она также должна соответствовать нормативным требованиям страны назначения, например, стандартам DIN стран ЕС и цветовой палитре RAL.

Лицензия Госстроя, разрешение от охраны труда и пожарной службы, а также разрешение от санитарно-эпидемиологической службы и муниципальных отделов по трудоустройству работников также необходимы менеджеру для производства окон ПВХ.

Каким должен быть цех??

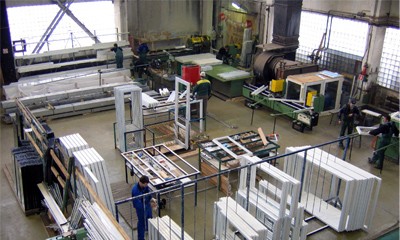

Основные требования к помещению: достаточная площадь, наличие бытовок для персонала и складских помещений, наличие электричества, водоснабжения, вентиляции, отопления и горячей воды.

Для работы станков общее электроснабжение цеха должно быть трехфазным 380В, а проводка должна обеспечивать заявленную мощность станочного оборудования.

Необходим въезд на территорию для погрузки и разгрузки расходных материалов.

Площадь цеха выбирается в зависимости от объема производства. Например, для производства 20 стандартных двухстворчатых окон размером 1400 x 1200 мм в смену потребуется 200 м2 свободного пространства с минимальной высотой 3 м.

Предложения. Такие помещения проще всего разместить в промышленных зонах за пределами городов и регионов; обычно такие помещения арендуются по цене от 15 000 до 30 000 рублей в месяц.

Что необходимо для производства?

Для производства окон, отвечающих современным стандартам, потребуются специализированные инструменты, квалифицированная рабочая сила и расходные материалы высшего качества.

Состав ПВХ конструкций: из какого пластика??

профили из армирующей стали и поливинилхлорид (ПВХ) — основные материалы, используемые для изготовления окон. ПВХ изготавливается из комбинации хлора и этилена с использованием обычной поваренной соли. Стабилизаторы, пигментные материалы и модификаторы добавляются к исходному материалу для создания оконных профилей. Эти дополнения придают изделиям дополнительные свойства.

• защита от огня и атмосферных воздействий;
• светостойкость;
• быстрый процесс сварки.

После этого ПВХ-профиль отправляется на сборочную линию, где с помощью уникального оборудования в него вставляется стальная рама. В наши дни этот процесс полностью автоматизирован на станках с ЧПУ.

Фундаментные материалы и элементы:

• Поливинилхлорид (ПВХ) — 84 500 руб. за тонну.
• U-образный профиль 6 м усиленный, 15.93 РУБ./ P.m.
• Стеклопакеты 44.1 руб./P.m.
• Вставка в шов для KBE 58 мм, 1.94 РУБ./P.m.
• Ограничители открывания окон, гребенка, 23.57 РУБ./PC.
• Профиль откоса 12.87 РУБ. /m.P.
• П-образный армирующий профиль, 110.97 РУБ./m.P.
• Закрытый армирующий профиль, 159 руб. /m.P.
• Обычные стеклопакеты, 905 руб./m 2 .
• Мультифункциональный стеклопакет, 1810 руб./m 2 .
• Самоочищающийся стеклопакет, 1 950 руб./m 2 .
• Звукоизолирующий стеклопакет, 2 250 руб./m 2 .
• Детский замок от 1820 руб.
• Гребенки для окон от 260 руб.
• Дренаж, оцинкованный, 650 руб./m 2 .
• Дренаж, алюминий, 1 690 руб./m 2 .
• Подоконник деревянный, 1820 руб./m 2 .
• Подоконник ПВХ, 970 руб./m 2 .

Оборудование

Лучше всего использовать производственную линию одной компании, чтобы выбрать подходящее оборудование. Самые популярные станки выпускают три турецких производителя — Yilmaz, Kaban и Nikmak.

Перечень инструментов, необходимых для организации мастерской по изготовлению конструкций из ПВХ:

• пилы для резки ПВХ-профиля и армирующих элементов: одно- и двухголовочные;
• сварочные машины для ПВХ рам;
• рольганги;
• станки для зачистки углов и для фрезерования торцов импостов;
• копировально-фрезерные станки;
• пилы для резки: стеклопакетов и армированных профилей, а также вырубные и гибочные станки;
• стенд для остекления и сборки;
• вытяжная вентиляция;
• мойки, деминерализатора и экструдера;
• подъемники.

Этапы производства

В настоящее время цеха по производству окон ПВХ имеют возможность выбрать полностью автоматизированную или полуавтоматизированную линию:

• Первая — программно-управляемая, способна задавать режим работы оборудования путем считывания штрих-кода профиля.
• В процессе работы по второму варианту каждая операция настраивается оператором на отдельном станке.

Полностью автоматизированный

Автоматическая линия YILMAZ CCL 1660 используется для электросварки и подготовки швов. Линия оснащена простыми автоматическими устройствами:

• DK 540 — горизонтальный 4-х головочный сварочный аппарат.
• ЧПУ 610 — автоматический станок с ЧПУ горизонтального типа для зачистки углов.
• SA 250 — система охлаждения для углового очистного устройства с ЧПУ.
• SA 260 — вращающаяся система для углового очистителя с ЧПУ.

К отличиям линии, работающей в автоматическом режиме, относятся:

• полный контроль качества этапов сборки, система PLC с выводом информации на сенсорный монитор;
• использование различных типов ножей: цветной и белый ПВХ;
• программная оболочка для определения параметров профилированного материала по штрих-коду;
• автоматическая настройка параметров сварки при толщине от 0.от 2 до 2 мм, исходя из цвета и штрих-кода профиля;
• конструкция охлаждения и точения профиля;
• автоматическая конструкция обработки углов;
• автоматическая система смазки с аварийным оповещением в случае отсутствия масла;
• защита и контроль допустимых скоростей пил и фрез;
• защита и контроль наличия рабочего напряжения в сети и давления воздуха в воздуховодах.

Резка и подготовка профиля

Установленная высокоскоростная однопильная пила позволяет автоматизированной производственной линии подготавливать и резать профиль. Резка осуществляется в соответствии с программой, определяющей оптимальный режим для сокращения отходов материала.

Точность резки 0.1 градус гарантирован при использовании электрического режущего инструмента с диском D=500 мм под расчетным углом от 30 до 150 градусов. Станок автоматически регулирует скорость процесса в зависимости от конфигурации металлического профиля. Станок может работать с профилями от 0.850 — 6.500 метров.

Сверление, фрезерование и маркировка по всем четырем сторонам заготовки относятся к числу точных технических операций, которые могут быть выполнены благодаря семиосевому сервоприводу.

Раскроечный центр CAT 600 с автоматическим режимом работы, пильный диск D=600 мм, угол обработки 10-90-10 градусов, оснащен программой оптимизации, специальным принтером для изготовления наклеек со штрих-кодом и устройством, способным его считывать, с сетевой картой для программирования и работы из Интернета.

Сварка рамы, створки и зачистка углов

Автоматический четырехголовочный сварочный аппарат DK 540 может автоматически сваривать под углом 90 градусов четыре угла профиля. Сенсорная панель используется для управления режимом. Если заготовки имеют штрих-код, то его считывание запускает работу машины.

Устройство соответствует требованиям европейского стандарта "CE" Имеет инфракрасный барьер и конвейер для выгрузки сварных конструкций.

Следующим в очереди идет компьютеризированный станок для обработки углов CNC 610 с собственным программным обеспечением. очищает ПВХ-профили, которые соединяются под углом 90 градусов методом сварки.

Для очистки углов установлены четыре сервомотора и одиннадцать профильных ножей. Оператор управляет устройством с помощью сенсорного экрана.

К сведению. Устройство может обрабатывать ламинированные и обычные профили и оснащено системой распознавания профилей.

Сборка

Благодаря высокой производительности и качеству, а также возможности резки стекла, немецкая линия LENHARDT Bystronic считается лучшей автоматизированной линией по сборке окон. Для экономичного выполнения процесса используется специальное программное обеспечение. Заполненная аргоном пустота между стеклами делает пакеты энергоэффективными. Стекло автоматически режется в процессе работы.

Линия High TechForel способна собирать 400 кг стеклопакетов за 1 м с максимальной толщиной 100 мм. Он также может работать с изогнутым и фигурным стеклом и использовать робота под названием "Hot Melt" для нанесения герметиков горячего расплава.

Стоимость линии увеличивается с ростом степени автоматизации процессов производства и сборки. Стоимость нового комплекса, полностью автоматизированного, может достигать 60 000 долл. США за гранью возможного.

Частично автоматизированная

Начиная оконный бизнес, будущие владельцы обычно покупают подержанное оборудование или частично автоматизированную линию, которая формирует с производством каждый этап процесса автоматически: резку профиля, фрезеровку технологических каналов для фурнитуры и фиксацию металлического профиля в пластике.

На первом этапе машина измеряет окно и сохраняет информацию в своей базе данных. Далее он самостоятельно нарезает полосы ПВХ и металлический профиль с учетом запаса. Подоконник и рама имеют 45-градусный срез в профиле. С каждой стороны 90-градусного разреза армирующего профиля и импорта остается запас в 2-6 мм.

Резка профиля

Обратите внимание: от степени нарезки полос ПВХ и металлических профилей зависит качество изготовления окон ПВХ.

На протяжении всего процесса требуется пристальное внимание к исполнению режущей плоскости и расположению хлыстов профиля. Резка производится с учетом размера сварочного резерва — до пяти миллиметров.

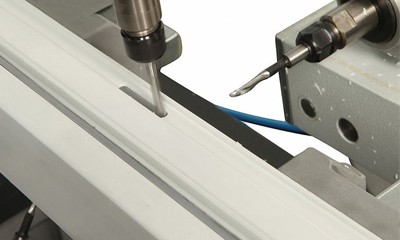

Фрезерование водоотводных каналов

В раме, створках и импосте просверливаются продолговатые дренажные отверстия, чтобы вытеснить лишнюю влагу и сбалансировать давление, создаваемое потенциалом ветра.

Расположение и размеры этих отверстий должны соответствовать спецификации, предоставленной поставщиком профиля. Дренажные отверстия, как правило, создаются в трех направлениях:

• со стороны стеклопакета под углом;
• в нижней части створки рядом с внешней камерой;
• на раму со стороны лицевой поверхности.

Крепление металлического профиля в пластик

Эта операция требует установки специальной камеры в мастерской, где 3.Для крепления металлического профиля к пластиковой части окна используются саморезы 9 x 16 мм. Для работы можно использовать специализированный полуавтоматический шуруповерт или ручную отвертку. В технической документации производителя профиля указывается зазор между винтами.

Сверление отверстий для замка и ручки

Этот процесс выполняется с помощью копировально-фрезерного устройства. В нем установлены три сверла, которые работают в тандеме, чтобы просверлить три отверстия для установки поворотной ручки. Кроме того, верхний нож фрезерует прямоугольное отверстие под замок для установки основного замка с помощью специального шаблона.

Обработка торцов импоста

Перед установкой импоста в основную оконную раму и створку края оконной заготовки подготавливаются и обрабатываются торцевой фрезой.

Уникальная форма фрезы обеспечивает торец импоста необходимым контуром для установки рамы и створки. Обычно производитель профиля предоставляет его. С помощью механических соединителей импост устанавливается на заготовку после завершения фрезерования.

Сварка

Перед тем как положить заготовки на сварочный аппарат, убедитесь, что сварочные поверхности чистые, без ПВХ-пыли и металлической стружки. Эти вещи могут серьезно снизить качество сварочного процесса.

Для эффективного выполнения этого процесса необходимо соблюсти несколько условий:

• Температура сварочного ножа должна быть в диапазоне от 230 до 250 градусов;
• поверхность ножа должна быть обработана наиболее тщательно;
• Минимальное время нагрева шва должно составлять 25 секунд.;
• максимальное время сварки 40 секунд.

Решающий! Оператор должен визуально осмотреть готовый шов, чтобы убедиться в его соответствии стандартам качества.

Зачистка углов и удаление шва

После этого необходимо вручную или с помощью машины удалить остатки ПВХ-накладки, образовавшейся в процессе сварки. После этой процедуры необходимо удалить мусор с фрезерного станка, а также торцевые части рамы и створки.

Лезвие фрезерного станка подбирается специально под профиль, с учетом материала рамы и створки.

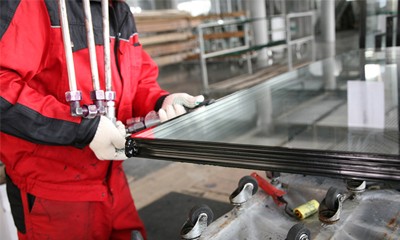

Установка уплотнителя

Уплотнитель — важнейший элемент конструкции ПВХ, так как от него напрямую зависит способность оконной конструкции изолировать от тепла и звука. Поместите уплотнитель в предназначенный для него паз. Начиная с центра верхней перекладины, приступайте к этому процессу. Работа ведется вручную с особой осторожностью, чтобы не деформировать изделие сверх обычных пределов. Для того чтобы уплотнитель оставался в пазе, на стыки при заключении наносится клей.

Нарезка бусин

ПВХ-планки разной толщины и формы, называемые стеклопакетами, используются для фиксации заклинившего стеклопакета в ПВХ-окне. Вырезаются пилой на специализированном станке до необходимых размеров.

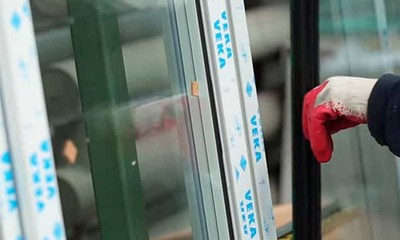

Установка стеклопакетов

Рабочие надевают перчатки, так как в это время очень важно сохранить чистоту пакета. По окончании процесса монтажа связующий состав должен быть черного цвета; наличие белых пятен на герметике при прикосновении к нему руками свидетельствует о некачественном монтаже, что негативно скажется на качестве монтажного шва.

При изготовлении стеклопакета используется уникальный станок. Процесс установки состоит из следующих этапов:

• резка оконного стекла;
• вырезание распорок или дистанционных рамок;
• мытье стеклянного листа;
• покрытие герметиком;
• шлифовка краев стекла;
• предварительная сборка;
• окончательная герметизация;
• укладка под специальным прессом, чтобы бутиловое покрытие глубоко проникло в структуру материала, что обеспечит надежное соединение.

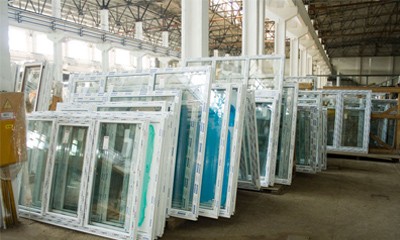

После завершения вышеупомянутых процедур стеклопакеты готовы к установке в рамы и створки.

Как производится сборка?

Наконец, в специальные пазы вставляется стеклопакет, и стеклопакет помещается в оконную раму и створку. Для этой процедуры используется стенд для стекла. Здесь же происходит окончательная проверка качества продукции, и только после этого ПВХ-окна можно перемещать в магазин или использовать для монтажа.

Обратите внимание! Как правило, скаты и отливы могут быть добавлены в комплект только по дополнительному заказу клиента.

Примерная стоимость и цены

Количество денег, необходимых для организации производства окон ПВХ, зависит от объема производства, который определяется тем, сколько изделий выпускается за восьмичасовую смену. Прочие расходы включают в себя стоимость материалов, оплату труда, воду, электричество, ГСМ, а также стоимость аренды помещения.

Оборудование

Самый дорогой компонент проекта — это. Чтобы снизить первоначальные инвестиции в проект, сначала устанавливают полуавтоматическую линию или покупают исправное, но бывшее в употреблении оборудование.

Расходы, связанные с установкой новой полуавтоматической линии для производства 20 ПВХ-конструкций в смену:

• двухголовочная фронтальная пила — 382 000 руб.;
• Автоматическая угловая зачистная машина Yilmaz -235 000 руб.;
• Концевой фрезерный станок Yilmaz — 35 000 руб.;
• двухголовочный сварочный аппарат — 421 000 руб.;
• устройство для резки арматуры — 9000 руб.;
• Копировально-фрезерный станок Yilmaz — 108 000 руб.;
• компрессорная установка — 28 000 руб.;
• механизм формирования дренажных технологических отверстий — 88000 руб.;
• пила для изготовления бусин для остекления из ПВХ, автоматическая — 109 000 руб.;
• общая стоимость оборудования —
• расходы на транспортировку и монтаж оборудования — 60 000 руб.;
• прочие организационные расходы и получение разрешений на начало работ — 80 000 руб.;
• общие капитальные затраты: 1 555 000 РУБ.

Материалы ()

Для расчета истинной стоимости материалов для производства одного квадратного метра ПВХ-стекла используется следующая формула:

• стекло, 2 стороны за 2м 2 — 620 руб.;
• ракушка, 4 м — 440 руб.;
• бутил — 0.1 кг/м 2 — 4 руб.;
• другие расходные материалы — 210 руб;
• профиль ПВХ 0.5 м/м 2 — 520 руб.;
• металлопрокат — 592 руб.;
• комплектующие — 2100 руб.
• итого 4486 руб./m 2 .

Общие затраты

Далее можно посчитать, сколько все будет стоить в месяц для стандартного окна размером 1.68 м2 с 22 сменами:

• затраты на материалы: 22х20х1.68х4486 рублей = 3316051 г.2 руб.;
• ежемесячный доход при стоимости окна 10 250 руб.: 22 х20 х10250 = 4510000 руб.;
• арендная плата — 35 000 руб.;
• оплата жилищно-коммунальных услуг — 29 000 руб.;
• зарплата 10 специалистов — 10 х 35 000 = 350 000 руб.;
• общие затраты в месяц: 3 730 051 РУБ.;
• подоходный налог (20%) — 155980 руб.;
• чистая прибыль: 4510000 — 3730051 — 155980 = 623969 руб.;
• Срок окупаемости при рентабельности 20%, 1555000:155000= 10 месяцев.

Подводные камни и сложности процесса

Производство металлопластиковых окон имеет относительно небольшой срок окупаемости, но это все же достаточно сложный процесс, поэтому для его эффективного осуществления необходимо учитывать следующие основные риски:

• Сезонность спроса.
• Демпинг цен из-за большого количества конкурентов.
• Высокие накладные расходы, особенно на начальном этапе.
• Падение потребительского спроса.
• Рост цен на материалы и комплектующие.

ПВХ-профили используются в сложном процессе производства пластиковых окон. ПВХ-компаунд изготавливается путем соединения сырья и затем экструдируется в профили. Для создания готовых окон эти профили подбираются по размеру и соединяются со стеклом, уплотнителями и армирующими элементами. Объем средств, необходимых для этого производственного процесса, может сильно отличаться в зависимости от масштабов деятельности, уровня оборудования и используемых технологий. Крупные предприятия часто инвестируют в современное оборудование и автоматизацию, чтобы повысить производительность и качество продукции и удовлетворить растущий спрос на долговечные и энергоэффективные окна. С другой стороны, небольшие предприятия могут обойтись лишь умеренными инвестициями в основное оборудование и материалы.

Полезное видео

Обзор процесса производства пластиковых окон в видеоролике:

Пластиковые окна из ПВХ-профилей производятся в ходе сложного процесса, сочетающего точность, креативность и технологию. Основа этих окон начинается с создания ПВХ-профилей премиум-класса. Профили являются распространенным вариантом в современном строительстве благодаря своей конструкции, которая гарантирует устойчивость к атмосферным воздействиям, энергоэффективность и долговечность.

Производство пластиковых окон включает в себя множество этапов, в том числе проектирование, резку, сборку и отделку. На каждом уровне необходимо самое современное оборудование и мастерство, чтобы удовлетворить ожидания клиентов и соответствовать стандартам качества. Технологический прогресс повысил эффективность производства и сделал возможным более индивидуальный подход, предоставив покупателям доступ к более широкому спектру функций и стилей.

В производство пластиковых окон вкладывается большое количество денег. Она включает в себя стоимость передового оборудования, высококачественного сырья и квалифицированной рабочей силы. Затраты на исследования и разработки — еще одна статья расходов, связанная с совершенствованием и инновацией продукции. Эти инвестиции необходимы предприятиям, чтобы оставаться конкурентоспособными на растущем рынке.

Окна из ПВХ стоят того, чтобы вложить в них деньги благодаря их долгому сроку службы, низким требованиям к обслуживанию и энергоэффективности. Производство окон из ПВХ остается перспективной областью для инноваций и расширения, поскольку рынок доступных, экологически чистых строительных материалов растет. Благодаря постоянным усовершенствованиям отрасль хорошо подготовлена к решению предстоящих задач и удовлетворению потребностей клиентов.
