Для определения высоты конька двускатной крыши необходимо понимать, как конструкция крыши взаимодействует с размерами вашего дома. Конёк — это самая высокая точка, образующаяся при соединении двух наклонных сторон крыши в пик. Это измерение необходимо для определения того, насколько функциональной и эстетичной будет ваша крыша в целом.
Ширина вашего дома может быть использована в качестве основы для расчета высоты конька. Как правило, для сохранения пропорционального баланса требуется более высокий конек, чем шире дом. Это гарантирует, что крыша не только впишется в архитектурный дизайн здания, но и будет иметь достаточное внутреннее пространство и надлежащий водоотвод.
Альтернативный метод заключается в учете угла наклона крыши, или угла, под которым она скатывается. Более высокий конек необходим для поддержки более крутого ската, чтобы учесть угол наклона, что обеспечивает надлежащий сток воды и может привести к увеличению полезного пространства на чердаке или верхнем этаже.
Кроме того, на высоту конька влияют климат и местные строительные нормы. В некоторых районах могут быть введены ограничения на высоту крыши, чтобы гарантировать целостность конструкции и соблюдение правил безопасности. Дизайн и высота конька крыши зависят от различных факторов, включая сопротивление ветру и снеговую нагрузку.
На что влияет этот параметр??
При создании проекта конфигурации крыши одним из основных показателей является высота конька. Ошибка негативно скажется на эксплуатационных характеристиках всей конструкции, если она будет установлена слишком высоко или слишком низко, что также нарушит архитектурную гармонию.
Цитировать! Коньком называется горизонтальное ребро, расположенное в месте соединения вершин двух скатов двускатной крыши. Уклон увеличивается с высотой конька.
Возможны протечки крыши, и кровельная система быстрее стареет, если тип кровли не соответствует высоте конька (прямому углу ската). На высоту конька двускатной крыши влияют следующие факторы:
- длина стропильной ноги — чем выше конёк, тем длиннее стропила;
- стоимость древесины (для стропильной системы) и ее количество, которое постоянно растет;
- потребуется более массивная и прочная балка;
- увеличивается количество и стоимость необходимого финишного покрытия, а также материалов для пароизоляции, теплоизоляции, утепления — для создания кровельного пирога.
При установке слишком большого конька ветровая нагрузка может значительно увеличиться, и дом не сможет выдержать конструкцию крыши. Стоимость обустройства всей крыши резко возрастает при увеличении максимальной высоты конька. Рассмотрите вариант с 45-градусным уклоном. Примерно 1.5-1.В 7 раз дороже — 60 г, что уже вдвое больше, чем плоская кровля весом 8-10 г.
Оптимальные значения для двускатной крыши
Точный подбор параметров высоты двускатной крыши обеспечивает "золотую середину" между углами наклона скатов, потенциальной ветровой нагрузкой и объемом полезного пространства под крышей.
Типичный порыв ветра создает динамическое давление 15-20 кг/м2 на поверхность крыши. Это необходимо учитывать при проведении расчетов.
Самый популярный тип дома с двускатной крышей в форме равностороннего треугольника. Склоны имеют одинаковый угол наклона, а для расчета высоты конька используются стандартные схемы. Высоту конька можно определить, проведя биссектрису от верхнего угла к основанию.
Решающее значение! Как правило, в регионах с большим количеством осадков (в год) лучше всего использовать скаты с углом наклона 45-50 градусов, чтобы обеспечить самостоятельный сход снега. Выбирать конструкцию с углом наклона до 20 градусов рекомендуется в районах с короткими и малоснежными зимами.
Большие, нестандартные дома не всегда одобряются опытными строителями. При возведении стропильной системы сборные пиломатериалы обычно измеряются по стандарту на длину шесть метров.
резко возрастает стоимость более длинных модулей, а стропильные балки необходимо дополнительно усиливать и сращивать; в результате конструкция становится менее надежной и прочной и начинает прогибаться.
Чтобы предотвратить это, строители должны использовать усиливающие стойки и проводить дополнительные расчеты, основанные на деформации балок.
При выборе высоты конька крыши одним из ключевых моментов является количество этажей. Конструкция крыши должна быть тем прочнее, чем выше здание (2-3 этажа).
Если для одноэтажного дома подходит угол наклона, скажем, 40 градусов, то "поправки" следует внести в проектные расчеты, учитывая этажность — для двух- или трехэтажного дома угол должен измениться в сторону уменьшения.
Рекомендации по выбору
Опытный строитель при определении подходящей высоты конька крыши учтет следующие важные элементы:
- рекомендации строительной метеорологии;
- наличия чердака;
- тип кровельного покрытия.
Рекомендации по строительной метеорологии
Инженеры-строители при разработке проекта должны учитывать климатическую зону, в которой будет возводиться дом. В то время как осадки в виде дождя не оказывают никакого влияния, поскольку они естественным образом стекают по склонам.
Однако если угол наклона ската и высота конька недостаточны, снег уже может начать скапливаться на крыше в значительных количествах. Обрушение может произойти из-за. Необходимо выбрать угол наклона 40-45 градусов. Соответствующую информацию по данному вопросу можно найти в технической литературе СНиП 23-01-99, карты СП 20.13330.2016, и региональная метеорологическая служба.
При проектировании необходимо учитывать наличие постоянных региональных ветров. Сильные и частые порывы ветра могут разрушить крышу, поэтому слишком высокий конек и слишком крутые скаты нежелательны, так как они "гарантируют" ветрозащита. На скатах с меньшим углом наклона давление ветра меньше. Рекомендуется использовать уклон не более 10-20 градусов.
Наличие чердака
чердак, который может быть небольшим и использоваться для хранения или как дополнительная утепленная комната для проживания, уже заложен в конструкцию двускатной крыши.
Чтобы человек мог удобно разместиться, она должна быть большой (в полный рост). В мансарде с двумя ярусами высота конька часто формируется в беспорядочном порядке и состоит из следующих высот:
- меньшая площадь крыши;
- козырек кровли устанавливается на нижнем ярусе.
Высота нижнего яруса оценивается в пределах 2.0 и 2.в среднем 3 метра, с запасом до 35-40 сантиметров на рост оставшегося в живых владельца.
Примите к сведению! Даже на чердаке должен быть сквозной проход высотой не менее 160 см и шириной не менее 120 см по соображениям пожарной безопасности.
При строительстве гаража или хозяйственной постройки лучше всего проектировать двускатные конструкции без крыши.

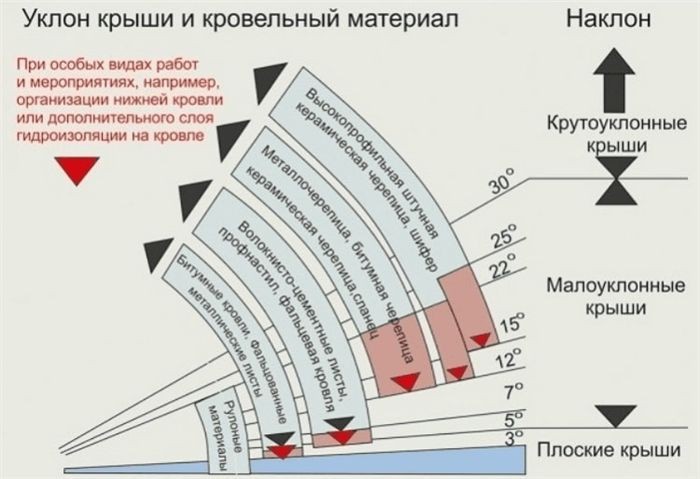

Тип кровли
Высота конька и угол наклона двускатной крыши определяют окончательный вариант кровельного покрытия:
- крыша должна быть круче, если размер элементов покрытия небольшой;
- завышение конька должно быть меньше, если покрытие крыши максимально плотное и стыки загерметизированы.
Следует отметить, что стыков и соединительных швов должно быть немного, если крыша спроектирована с небольшим уклоном. Выберите рулонное или листовое финишное покрытие для этого варианта.
Для крыш с максимальным углом наклона рекомендуется использовать тяжелое кровельное покрытие. Вся кровельная конструкция меньше подвержена нагрузкам, чем больше высота конька.
Методы расчета
Существуют различные методы расчета высоты конька двускатной крыши:
- математический;
- графика;
- табличный.
Математический
При выполнении математического расчета необходимо учитывать технические характеристики конструкции здания, а также предлагаемый производителем кровельных материалов угол наклона ската.
Рассчитайте высоту крыши по отношению к ширине дома. В расчетах ширина здания с двускатной крышей делится на 2. Сначала определите угол наклона крыши — это угол, образованный поверхностью и основанием ската. в среднем от 35 до 50 грамм. Затем для вычислений используется один из самых простых способов. Например, в соответствии с таблицей. Брадис использует формулу для расчета тангенса угла и других вычислений.
Для нахождения tan(α) можно также использовать инженерный, специализированный или онлайн-калькулятор. Например, значение tg 30 g = 0.577 соответствует наиболее распространенному углу наклона в 30 градусов. С помощью калькулятора можно определить высоту конька, исходя из выбранного угла наклона, или, в другом случае, угол наклона можно найти по известному показателю высоты конька.
Приведена иллюстрация того, как определить высоту крыши по отношению к ширине дома размером 6 на 6 метров с уклоном 35 градусов.
Для 35g коэффициент высоты (tg) равен 0.7 (тригонометрическая таблица).
Высота крыши будет равна 2 * 0.7 = 2.1 м, или 6 м.
Иллюстрация того, как рассчитать высоту конька при ширине дома 7 метров и угле наклона ската 30 градусов, выглядит следующим образом:
При уклоне 30 градусов и ширине дома 7 метров. Необходимая высота конька составляет 7/2*0.577, или 2.0195 метров (или 2.02 метра).
Графика
Линия уклона, проложенная под необходимым углом от точки карнизного свеса, пересекает ось симметрии крыши, чтобы графически получить высоту конька. Этот выбор основан на чертеже крыши и дома в масштабе 1:100.
Однако это будет лишь приблизительное, а не точное значение. Точные размеры напрямую зависят от того, как установлена конструкция и верхняя часть стропильной системы.
Для висячих стропил корректировка не требуется, но из-за глубины пропила установка наслонной стропильной системы требует добавления к полученному показателю двух третей толщины балки (стропила). Верхушки стропильных ног располагаются выше линии конька в последнем типе.
Таблица
На практике эта процедура используется следующим образом:
- подъем к месту монтажа;
- Возьмите строительную рулетку и отвес;
- измерьте высоту конька.
Для определения необходимых значений используйте технические и правовые документы.
Чтобы обеспечить надлежащий водоотвод и приятный внешний вид дома, необходимо определить высоту конька на двускатной крыше. Высоту конька определяют несколько факторов, но одним из важных является ширина вашего дома.
Прежде всего, подумайте, насколько широк ваш дом. Чтобы сохранить пропорциональную эстетику и обеспечить надлежащий сток воды, конек обычно должен быть тем выше, чем шире дом. Как правило, высота конька составляет от одной трети до половины ширины дома в целом. Это соотношение гарантирует, что крыша будет эффективно отводить дождевую воду, а также поможет сохранить баланс дизайна крыши.
Другая стратегия заключается в учете угла наклона или крутизны крыши. Для поддержки более крутого наклона требуется более высокий конек, поскольку скаты крыши имеют больший угол наклона. Это влияет не только на высоту конька, но и на общий внешний вид дома.
Кроме того, минимальная высота конька может требоваться местными строительными нормами и правилами в соответствии с такими критериями, как ветроустойчивость, снеговая нагрузка и эстетические стандарты. Чтобы убедиться, что ваша крыша отвечает всем требованиям безопасности и законодательства, необходимо ознакомиться с этими правилами.
В заключение следует отметить, что определение высоты конька двускатной крыши требует соблюдения баланса между функциональными потребностями и эстетическими предпочтениями. Владельцы домов могут гарантировать, что их крыши будут хорошо функционировать при любых погодных условиях и выглядеть фантастически, если будут знать, как высота конька зависит от ширины, угла наклона и местных норм.
Чтобы двускатная крыша была конструктивно надежной и эстетически привлекательной, необходимо рассчитать высоту конька по отношению к ширине дома. Для понимания этого расчета необходимо найти баланс между практическими аспектами, такими как снеговая нагрузка и климат. В этой статье рассматриваются основные методы расчета высоты конька, подчеркиваются способы, которыми местные строительные нормы и пропорциональные соотношения влияют на этот важный компонент конструкции крыши. Благодаря расшифровке этих расчетов и строители, и домовладельцы могут получить двускатные крыши, гармонично сочетающиеся и дополняющие общие размеры дома.
