Как без проблем сделать армирование бронепояса в домашних условиях?

При строительстве прочной и долговечной конструкции необходимо уделять пристальное внимание деталям, особенно когда речь идет об укреплении таких жизненно важных элементов, как ремни. Для того чтобы здания оставались конструктивно прочными, армирование армопояса необходимо, особенно в местах, где высок риск землетрясений или больших нагрузок. Несмотря на то, что может показаться, что эту работу лучше доверить специалистам, при правильной подготовке и наличии необходимых материалов вы можете выполнить этот процесс в домашних условиях.

Изготовление армопояса требует тщательного планирования в качестве первого шага. Для начала оцените текущую конструкцию, чтобы определить, какие участки нуждаются в усилении. Обычно для этого необходимо проверить кладку или бетон на наличие признаков слабости или трещин. После того как они будут найдены, спланируйте стратегию армирования, учитывая местные строительные нормы и особые потребности вашего здания.

Затем соберите необходимые инструменты и материалы. Как правило, вам понадобятся проволочная сетка, бетонная смесь, стальные прутья (арматура) нужной толщины и прочности, а также опалубочные материалы, такие как металлические листы или фанера. Требования к прочности и долговечности каждого материала должны быть соблюдены, поскольку они напрямую влияют на то, насколько хорошо будет работать ваша арматура.

Теперь, когда вы подготовили материалы, приступайте к процессу армирования. Сначала необходимо подготовить поверхность текущей конструкции, на которую будет накладываться арматура. Тщательно очистите территорию, чтобы избавиться от пыли, мусора и сыпучих материалов, которые могут ослабить связь между свежеуложенным бетоном и старым.

Постройте опалубку, чтобы создать форму для заливки бетона после того, как поверхность будет готова. Чтобы гарантировать равномерную толщину и выравнивание армированного пояса, опалубка должна быть прочной и правильно расположенной. Убедитесь, что стальные стержни (арматура) расположены и расставлены в соответствии с инженерными спецификациями, так как вы стратегически размещаете их в опалубке.

Чтобы арматура не смещалась во время заливки бетона, закрепите ее на месте после установки проволочными стяжками или другими опорами. После того как все готово, смешайте бетон в соответствии с указаниями производителя и убедитесь, что консистенция соответствует требованиям, прежде чем заливать. Аккуратно залейте бетон в опалубку, следя за тем, чтобы он заполнил все зазоры вокруг арматуры и поднялся на нужную высоту.

Дайте бетону затвердеть в соответствии с предложенными сроками после его заливки. Для того чтобы бетон достиг максимальной прочности и долговечности, необходимо провести процесс твердения. В этот период оградите только что залитый бетон от чрезмерной потери влаги и перепадов температуры, так как они могут ухудшить качество конечного армированного пояса.

После достаточного высыхания бетона можно увидеть новый армированный пояс, аккуратно сняв опалубку. Ищите любые изъяны или места, которые могут потребовать дополнительной отделки или ремонта на поверхности. Когда вы будете довольны результатом, подумайте о нанесении на армированный пояс герметика или защитного покрытия, чтобы увеличить его прочность и срок службы.

В заключение следует отметить, что создание армированного пояса в домашних условиях — задача вполне выполнимая при наличии необходимых материалов, оборудования и внимательного отношения к деталям, однако она требует тщательного планирования и исполнения. Вы можете сделать свое здание более устойчивым к различным факторам окружающей среды и укрепить его конструкцию, следуя этим шагам и обращаясь за консультацией к специалистам, когда это необходимо.

Стоит ли мне это делать??

Это требование для домов, построенных из легких бетонных блоков. В этом случае он выдерживает неравномерное распределение нагрузки, защищая стеновые конструкции от разрушения.

Это объясняется тем, что у легких блоков сопротивление сжимающей нагрузке на порядок меньше, чем у бетона в армирующем поясе.

В его корпус встроена арматура для предотвращения разрушения при растягивающих нагрузках.

Армированный пояс на блочных стенах может выдерживать гораздо большие нагрузки, чем обычные, благодаря тому, что эти два материала работают в тандеме.

Цитировать! Создавая необходимое ребро жесткости в газосиликатной стене, сейсмопояс удерживает стену от разрушения.

Перед монтажом плит перекрытия и мауэрлата необходимо установить армированный пояс. В последнем случае стена защищена от точечных перенапряжений в стеновых блоках, возникающих при возведении стропильной системы крыши, которые могут привести к образованию сколов и трещин.

Если анкеры Mauerlat крепятся непосредственно к наружной стене, это также возможно. Защитный пояс служит распорной конструкцией и распределяет нагрузку на крышу по всему зданию при установке висячей стропильной системы.

Создание железобетонной конструкции с использованием непрерывной опалубки и усиленного каркаса, а также одновременная заливка бетонного раствора обеспечивают непрерывность армированной защитной полосы по контуру, что является основным требованием к ее конструкции.

Какую арматуру использовать?

Защитный пояс из железобетона армирован железными стержнями размером D = 8-12 мм. Их ребристая поверхность улучшает сцепление с бетоном здания, увеличивая прочность защитной конструкции на разрыв.

Поперечное расположение — единственное применение для прутков без насечек.

Вязальная проволока используется для крепления арматуры к каркасу, обеспечивая нахлест прямых участков и углов не менее 300 мм.

Прочность каркаса не зависит от толщины вязальной проволоки, а очень толстая проволока только усложняет задачу.

Крутизна! При установке каркаса необходимо обеспечить расстояние между ними не менее 30 — 50 мм; для этого можно использовать кирпичи или специализированные подставки.

Наиболее широко используются исходные материалы для изготовления арматуры:

1. Арматура A-III, A-400 с ребристой формой для продольной/поперечной установки.
2. Арматура A500C по современному обозначению — S500. Данная горячекатаная модифицированная арматура производится взамен класса А400, термомеханически упрочненная, соответствует ГОСТ Р 52544, выпущенному в 2006 году. Обладает высочайшей прочностью и гибкостью, выпускается в диаметрах D = 4 — 40 мм.
3. A240 или по современному обозначению — S240. Это горячекатаная арматура с гладкой поверхностью, изготовленная из стали Ст3кп/3пс/3сп, диаметром D = 6 — 40 мм. Для диаметров до 12 мм такая арматура упаковывается в мотки, для больших диаметров — только в прутки.
4. Хомуты в качестве поперечной конструкции монтируются в ленту шириной 150 мм. Применяются для предотвращения развития трещин в бетоне и фиксации продольных элементов в соответствии с проектом, удерживая их от бокового выпучивания под действием сжимающих нагрузок. Зажимы устанавливаются с шагом до 15D от продольных стержней, но не выше 500 мм.
5. Стеклопластиковая модификация арматуры АСП — изготавливается из компонентов стекловолокна и термореактивной смолы. Первый компонент обеспечивает самые высокие прочностные характеристики, а второй является связующим элементом. В результате предел разрушительного воздействия составляет 2.В 5 раз выше, чем у стальной арматуры.
6. Базальтопластиковая модификация АБП — производится из базальтовых волокон и компонентов смолы. В результате базальтовая арматура обладает не только отличными прочностными характеристиками, но и высокой коррозионной стойкостью в агрессивных средах.
7. Фибра для стяжек. Состоит из большого количества нитей различной длины и материала: базальта, металла, стекла и полипропилена.

При использовании стального волокна усадочные трещины уменьшаются на 25%, полимерного волокна — на 60%, а стального арматурного каркаса — на 6%.

Правила выбора

Конструктивная схема определяет целесообразность выбора строительных материалов. Поскольку стоимость арматуры составляет наибольшую часть общей стоимости пояса, многие застройщики пытаются сократить расходы за счет повторного использования ранее использованной арматуры, имеющей значительные коррозионные повреждения. И в этом заключается риск, ведь такой пояс может обернуться катастрофой.

Крайне важно! Сваривать железные прутья между собой нельзя, так как металл теряет свои упругие свойства, становится хрупким и легко разрушается.

Изготовленная арматура практически мгновенно корродирует из-за своего состава, но это нормально и не представляет угрозы для будущей защитной конструкции.

Однако некоторые пользователи пытаются использовать масло для удаления слоя коррозийного налета, что приводит к плачевным результатам.

Фундаментальная связь такой конструкции, гарантирующая совместную работу бетона и арматуры, нарушается масляным слоем.

Соблюдение спецификаций по размерам и диапазону материала является основным ориентиром при выборе армирующих материалов. При выборе арматуры необходимо убедиться в том, что проектные показатели выполнены.

1. Процентное содержание арматуры допустимо в пределах 0.4-3.1% от пространственного объема монолитной формы.
2. Диаметр стержней устанавливается для продольной установки диаметром 10-14 мм, а для поперечной — от 6 до 8 мм.
3. Наименьшее количество продольных элементов в 1-м ряду при ширине пояса более 150 мм более 2.
4. Наименьший зазор между продольными элементами составляет более 26 мм для нижнего ряда и 35 мм для верхнего.
5. Количество рядов арматуры 2 и более. В этом случае нижний стержень работает максимально на растяжение, а верхний — на сжатие.

Требования к усилению каркаса перед вязанием:

1. В местах установки армированного каркаса удалите мусор и грязь.
2. Арматурные элементы обезжириваются специальными растворителями.
3. Поверхность стержней очищается от всех неметаллических покрытий, слоев краски, грязи и ржавых отложений, которые могут отслаиваться. Такая ржавчина удаляется стальной щеткой.
4. Допускается наличие эпоксидного покрытия на поверхности стержней.

Некоторые застройщики считают, что стержни не ржавеют, а бетонный раствор лучше сцепляется с ними, если намочить их за несколько дней до установки. Учитывая, что в официальных комментариях к строительным нормам говорится то же самое, эта информация не лишена смысла.

Обычная, легко отслаивающаяся ржавчина на поверхности арматуры должна быть удалена перед вязанием арматурного каркаса, так как она значительно снижает силу сцепления с бетонным раствором.

Основные схемы

Проект строительства дома определяет рабочие схемы для производства армированной сетки сейсмического пояса. Обычно она состоит из четырех продольно расположенных рабочих стержней и хомутов-перемычек, которые располагаются и вяжутся между собой. В сечении такая рама должна иметь форму квадрата или прямоугольника.

Примечание: Для усиления продольной арматуры D = 10-14 мм в стыковых соединениях и углах следует использовать дополнительные гнутые стержни, вставленные на 40 см в обоих направлениях, чтобы предотвратить ее разрыв.

Продольная арматура закрепляется перемычками и хомутами через 20-30 сантиметров, для этого используется арматура D = 6-8 мм. Вязальная проволока используется для соединения традиционных элементов каркаса; только стальные стержни с буквой "С" с маркировкой, например, A500C — свариваются. Длина сварного шва допускается из расчета 10D. Иными словами, шов должен быть не менее 120 мм, если диаметр арматуры составляет 12 мм.

Технология

Расположение бронепояса влияет на технологию:

• фундамент;
• основа;
• межэтажные перекрытия;
• кровельная система.

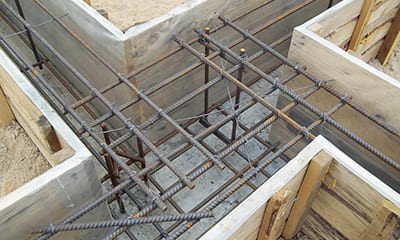

Одной из защитных конструкций первого уровня является фундаментный армопояс. Ленточные фундаменты предназначены для рассеивания и уменьшения давления веса здания на грунт, выходя за пределы контура участка на 160-200 мм с обеих сторон.

Его высота, которая обычно составляет от 400 до 500 мм, определяется общим весом здания и количеством этажей. По периметру каждой несущей стены, включая внутренние, устанавливается армопояс.

Для соединения арматуры в каркас используется метод вязки, сварка применяется только для монтажа и строительных прихваток. Каждый уровень каркаса должен быть покрыт защитным слоем бетонного раствора толщиной не менее 30-50 мм.

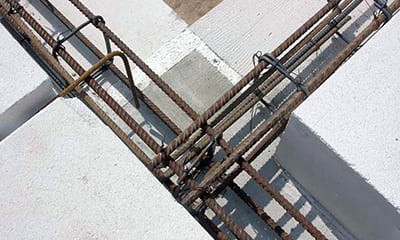

В углах примыкания используется изогнутая арматура, гарантирующая, что сейсмопояс будет функционировать как цельная рама. Решено использовать продольное армирование, с армированием D = 16-20 мм. Шаг до 200 мм и D = 8-10 мм — гнутые арматурные хомуты для поперечных элементов.

Второй уровень пояса, расположенный вдоль верхнего края фундамента, по сути, продолжает его конструкцию и укрепляет ее общей связью. В этом случае ширина фундамента и ширина армопояса равны.

Технология армирования и использования основного материала пояса первого уровня сопоставима, а высота должна составлять от 200 до 300 мм.

Межэтажные перекрытия поддерживают установку сейсмопояса третьего уровня. ширина, которая определяется шириной несущих стен и видом отделки фасада, представляет собой сплошную монолитную железобетонную балку.

Кроме того, усиление внутренних несущих стен, не имеющих такого контура, осуществляется путем прикрепления к окружающей поверхности арматурных сеток и своеобразных каркасов.

Утопление выступающих стержней допускается путем создания уникальных пазов для газоблоков. Хотя в данном случае гарантировать целостность контура не представляется возможным, прочность стеновых блоков в местах действия локальных нагрузок от плит перекрытия будет значительно выше. В проекте указана схема вязания армированного каркаса, при этом размеры продольной и поперечной арматуры составляют 12 и 8 мм соответственно.

Под Мауэрлатом армирующий пояс четвертого уровня демонстрирует структурные отличия от нижележащих конструкций. Причиной этого являются нагрузки, возникающие в зоне крепления балок при монтаже крыши со стропильной системой.

Крайне важно! Для использования таких поясов необходимо соблюдать строгие условия: каркас должен иметь 50-миллиметровый защитный бетонный слой со всех сторон; рисунок каркаса должен создаваться только вязкой, а углы должны быть строго усилены с помощью гнутых армированных элементов.

Основные стержни соединяются по длине с запасом в 150 мм методом нахлеста; для прочности их связывают вязальной проволокой. В таком сейсмическом поясе под мауэрлатом предусматривается установка дополнительных анкерных креплений для обеспечения его стабильной фиксации.

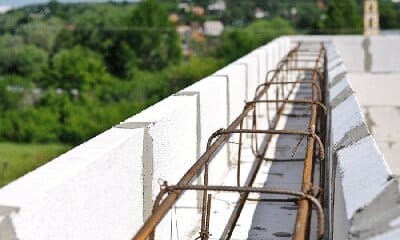

Для зданий из газобетона

Армированные пояса всех четырех уровней должны устанавливаться в домах, стены которых возведены из легкого бетона, например, газобетона. Для изготовления железобетонного защитного пояса используются продольные стержни D=10 мм, поперечные стержни 6 мм и бетонный раствор М200/М250.

Два ряда прутьев, верхний и нижний, расположенные на расстоянии не менее 150 мм друг от друга, образуют армированный каркас.

При поперечном шаге 100 мм оба ряда располагаются в одной плоскости.

По длине арматуры они перекрываются более чем на 200 мм и связываются вязальной проволокой, а затем закрепляются проволокой, соответствующей поперечным сечениям.

Небольшие домовладения можно защитить поясом, состоящим только из одного слоя арматуры, если комбинировать продольные и поперечные стержни, а не создавать пространственно армированный каркас. Прутья перекрываются и соединяются в местах перехода в зонах поворота контура армирования стены.

Проект соблюдается при выполнении поясной схемы под мауэрлат. Усиленный каркас устанавливается внутри вакантного блока или опалубки. Одновременно они сохраняют зазор до 50 мм между внутренней стенкой опалубки и внешним краем каркаса, чтобы в достаточной степени защитить металлический каркас от коррозии.

Важнейший! Для фиксации каркаса на необходимом расстоянии от формы устанавливаются специальные пластиковые вставки, не позволяющие ему упираться в дно опалубки.

Для того, чтобы предотвратить передачу тепла через железобетонную конструкцию по "мостикам холода" теплозащитный слой крепится с внешней стороны после установки каркаса. Рабочий раствор заливается сразу, для этого необходимы подающие шланги и бетононасос.

Затем бетон уплотняют вручную или с помощью электрического виброинструмента, прокалывая смесь арматурным прутом. Это делается для того, чтобы в толще бетона не было пузырьков воздуха. С помощью шпателя и правила выравнивается уровень залитого бетонного раствора.

Мы расскажем вам о том, как использовать армопояс для усиления структурной целостности вашего дома, гарантируя долговечность и безопасность без лишних хлопот. Вы получите все необходимые знания, чтобы уверенно взяться за этот значительный строительный проект самостоятельно: от выбора подходящих материалов до полезных советов по монтажу.

Распространенные ошибки

На стенах, возведенных из легких блоков, даже небольшие ошибки при возведении армопоясов могут привести к их разрушению. Разработчики обычно сами создают себе больше всего проблем, приступая к устройству армопояса, не имея на руках ни проекта, ни технологической дорожной карты.

Это означает, что конструкция будет слабой и не сможет защитить стены от обрушения из-за веса плит перекрытия или кровли, так как может быть неправильно выбрано армирование или не соблюдены размеры каркаса.

Важные ошибки, которые допускают строители при армировании армопояса на домах, построенных из газобетона:

1. Неправильно выбранные диаметры сечений для поперечных и продольных элементов.
2. Использование сварных соединений для арматуры, не предназначенной для этих целей, то есть без буквы "С" в маркировке.
3. Нарушение расстояния между вертикальными и горизонтальными стержнями каркаса.
4. Нарушение уровня заливки каркаса бетоном, он оголен или покрыт слоем менее 30 мм.
5. Неправильно выполненные углы армированного каркаса, происходит перекрещивание арматурных стержней, что недопустимо, так как этот метод приводит к расслоению бетона.
6. Нарушение изгиба арматуры путем ее нагрева или обработки напильником.
7. Оба способа серьезно ослабляют арматуру, что, скорее всего, приведет к разрушению стены под нагрузкой.
8. Нарушение порядка изгиба арматуры, класс А-III допускается изгибать только в холодном режиме на угол не более 90 градусов, при изгибе D = 5 D арматуры, для обеспечения прочности. При этом необходимо следить, чтобы свободный изгибаемый конец стержня находился не менее чем в 12 D от арматуры. Изгиб арматуры до 180 градусов снижает прочностные характеристики армированного пояса на 10 и более процентов.
9. Нарушение порядка вязки при изгибе арматуры, один конец которой заделан в стену.
10. Неправильный выбор материала арматуры, использование недопустимых материалов: алюминиевых уголков, стальных труб, стальных листов или металлолома. Такие строительные материалы не обладают необходимыми прочностными характеристиками, чтобы выдерживать расчетные нагрузки на растяжение/сжатие, и не смогут защитить бетон от деформации и растрескивания.
11. Армирование производится с использованием отработанных рельсов, что аналогично недопустимо из-за низкого уровня сцепления рабочего раствора с гладкой поверхностью железа.
12. Использование алюминиевой проволоки при создании бронекасс запрещено, так как при соединении бетона с алюминиевой поверхностью происходит химическая реакция с последующим разрушением бетона.

Следует отметить, что застройщик должен использовать только проектную марку арматуры в количестве и модификации, указанной в спецификации материалов проекта.

Кроме того, при покупке закладных и армирующих материалов необходимо визуально осмотреть изделия. Отслоившаяся ржавчина и механические повреждения не должны присутствовать на стальной арматуре. Арматура должна быть однородной по всей длине.

Стеклопластиковые стержни должны быть без дефектов, таких как сколы и рыхлые волокна. Также следует обратить внимание на консистенцию внешней окраски стеклопластикового изделия и навивку спирали.

Низкая стоимость арматуры, которая, скорее всего, обозначает низкое качество изделия, не должна радовать застройщика.

Полезное видео

В домашних условиях использование армопояса для армирования бетона может значительно увеличить прочность и долговечность ваших конструкций. Вы можете гарантировать стабильность и надежность вашего строительного или ремонтного проекта, если будете придерживаться нескольких простых шагов.

Сначала соберите необходимые материалы: бетонную смесь, проволочную сетку и стальную арматуру. При измерении и резке арматуры в соответствии с размерами проекта убедитесь, что имеется достаточный нахлест для надежного соединения. Арматура выступает в качестве скелета арматуры, придавая ей прочность, необходимую для того, чтобы выдерживать давление и напряжение в течение долгого времени.

Далее необходимо подготовить поверхность, на которую будет наноситься арматура. Чтобы не допустить ослабления соединения, тщательно протрите помещение и удалите пыль и мусор. Для обеспечения прочного сцепления между новой арматурой и существующим бетоном нанесите грунтовку или связующее вещество.

После подготовки поверхности расположите стальную арматуру в нужной конфигурации. Для этого арматуру обычно располагают в виде сетки, чтобы она равномерно покрывала всю поверхность. Чтобы еще больше укрепить конструкцию, используйте проволочную сетку и прочно закрепите ее проволочными стяжками.

Когда сетка и арматура надежно закреплены, пора заливать бетонную смесь. Чтобы добиться наилучших результатов, убедитесь, что бетон правильно замешан и имеет высокое качество. Убедитесь, что бетон заполнил все пустоты и полностью закрыл арматуру, равномерно заливая ее поверх арматуры.

И наконец, следуйте инструкциям производителя и дайте бетону как следует затвердеть. Процесс затвердевания необходим для того, чтобы бетон затвердел и образовал эффективную связь с арматурой. В процессе полимеризации поддерживайте влажность, чтобы избежать появления трещин и гарантировать прочность и долговечность финишного покрытия.

Эти инструкции помогут вам укрепить бетон в домашних условиях с помощью армопояса, увеличив долговечность и структурную целостность ваших проектов по переделке или строительству.
