Правила выбора и установки окон в каркасном доме

Общий комфорт, энергоэффективность и эстетическая привлекательность каркасного дома зависят от выбранных и установленных окон. При таком большом количестве доступных вариантов очень важно понять, какие элементы помогут вам выбрать тот вариант, который наилучшим образом соответствует вашим потребностям.

При выборе окон учитывайте их долговечность, теплоизоляцию и стиль. Правильно подобранные окна улучшат внешний вид вашего дома, одновременно повышая энергоэффективность и защиту от непогоды. Чтобы обеспечить долговечность и эффективность, обратите внимание на качество конструкции и используемых материалов.

Выбор правильных окон так же важен, как и правильная установка. Неправильная установка может привести к протечкам, сквознякам и структурным проблемам. Чтобы ваши окна были установлены надежно и эффективно, убедитесь, что вы придерживаетесь рекомендованных процедур или прибегаете к услугам экспертов. Вы получите долгосрочные выгоды и поможете сохранить структурную целостность вашего каркасного дома, сделав это.

Окна для каркасного дома должны быть тщательно подобраны и установлены с учетом долговечности, энергоэффективности и изоляции. Правильный выбор окон гарантирует достаточную вентиляцию и экономию энергии, а также улучшает эстетический вид дома. Чтобы избежать таких проблем, как сквозняки, проникновение влаги и повреждение конструкции, правильная установка имеет большое значение. Эти рекомендации помогут домовладельцам сохранить комфорт, энергоэффективность и эстетическую привлекательность своего каркасного дома.

Особенности оконных проемов в каркасных конструкциях

Важно различать каркасные и брусовые дома.Первые имеют систему сравнительно тонких перемычек и стоек, обшитых листами (досками) обшивки и утеплителя, если они напоминают бревенчатые дома.

В данном случае стены многослойные: типичный внешний комплект состоит из девяти слоев (утеплитель, гидроизоляция, плиты OSB и т. д.).); внутренний набор состоит из четырех слоев.

Не существует специального документа для рамных объектов; вместо этого нормативная база для проемов оконных конструкций является стандартной и включает ГОСТ 30971, Р 52749, СП 52.13330.2011, и 23.102.2003.

Максимально допустимые нагрузки рассчитываются для каркаса, или рамы, с особым вниманием к угловым секциям. Верхние и нижние наличники строятся с шагом стоек около одного метра; однако расстояние будет больше и давление возрастет в ситуациях, когда невозможно выдержать такой зазор. Вопрос решается усиленными опорными стойками (стенками) проема в дополнение к перемычке.

Конструкция усложняется, если длина окна превышает 120 см; вам придется вносить специальные коррективы в проект и усиливать балку. Это важно, поскольку каркасы изготавливаются специально для того, чтобы выдерживать определенный вес.

Поскольку они гораздо более взаимосвязаны, чем другие конструкции, и все их элементы должны находиться точно на своих местах, неравномерная нагрузка или слабое место окажут большое влияние на всю конструкцию.

Проемы под окнами и дверями в каркасных зданиях можно сделать двумя способами:

• С помощью укрытий. Эти элементы наиболее похожи на перемычки. Стойки-тенки проема при наличии этих деталей часто дополнительно усиливаются-удваиваются, наращиваются.
• С поперечинами. Это обвязка из длинных и толстых габаритных досок по верхней части всей стены, по периметру дома. Стойки у стен проема для окна могут быть одинарными, так как такая конструкция более устойчива, долговечна.

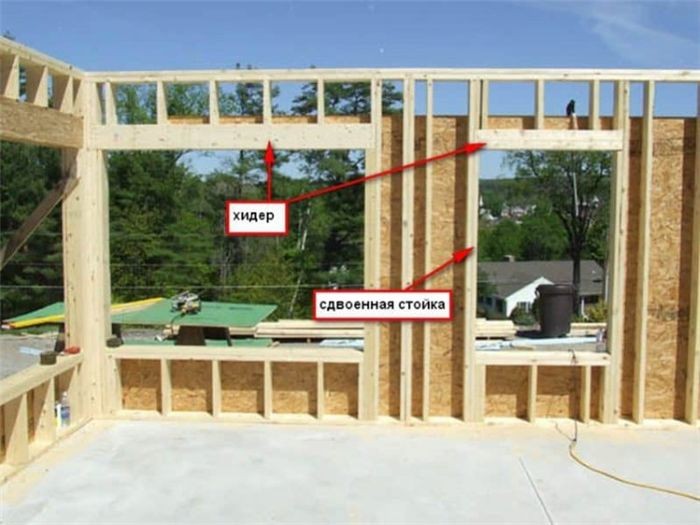

Перемычка — это поперечная балка, которая служит верхней стенкой проема для оконного блока. Это буквальная перемычка. Концы его упираются в двойные боковые стойки с обеих сторон.

Верхний наличник может непосредственно примыкать как к перекладине, так и к этой перекладине. Однако первая представляет собой своего рода пояс, проходящий по всей длине стены, а вторая — только верхнюю, относительно короткую стенку по ширине проема.

Здесь нагрузка равномерно распределяется за счет коротких стоек, которые идут сверху на раму (несущие балки) и снизу на проем. Подголовник обычно состоит из двух или трех досок, которые скрепляются гвоздями и устанавливаются на ребро. Если эта часть представляет собой сплошную доску, примыкающую к верхнему поясу, есть дополнительный выбор.

Увлекательно! Если конструкция ригеля характерна для финской технологии сборки каркаса, то конструкция оголовка — для канадской технологии сборки каркаса.

Стандартные окна практически не отличаются по надежности, но при установке особо тяжелых стандартных размеров лучше использовать второй вариант. Устройство перекладины имеет преимущество в том, что стоек меньше и они тоньше, что снижает вероятность и количество мостиков холода.

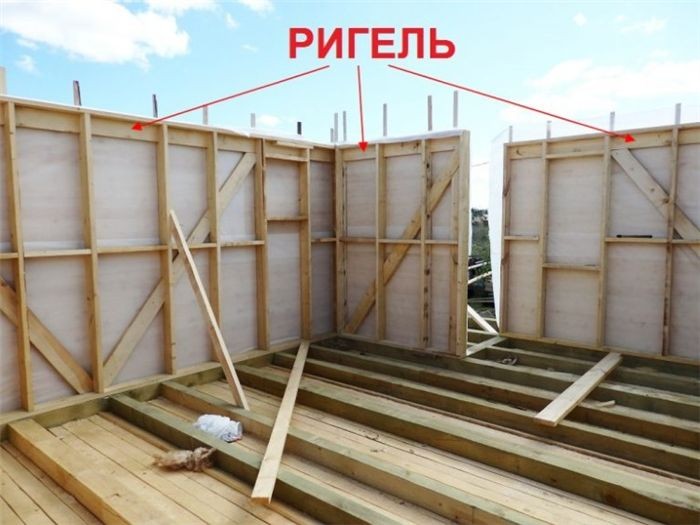

Остальные несущие и прочие детали опираются на ригели, которые представляют собой большие, по возможности длинные, массивные опорные балки, соединенные в пояс. Эти детали часто сталкиваются с этой арматурой.

Это основание, которое находится над проемом; оно состоит из длинных толстых досок, которые устанавливаются по краям и крепятся друг к другу. Такой пояс может быть рядом со шлейкой, продолжать или усиливать ее, а по внешнему виду и функциональности он наиболее близок к ней.

Поперечина для оконного проема, как правило, единственная и располагается в верхней части стоек рамы по всей длине стены. она соединяется с опорами и другими элементами, образуя прочный каркас, который равномерно распределяет вес и уменьшает его в районе оконных и дверных блоков.

Между этими стойками есть проем, хотя обычно они одиночные. Перемычка над ними такая же, обычная и достаточно тонкая, потому что не нужно устанавливать дополнительные усиленные элементы.

Ниже приведены средние параметры начальных стоек:

• для наружных стен 150×50 (40);
• для внутренних 100×50 (40).

Ширина досок должна быть как минимум в два раза больше их толщины. Однако, учитывая облицовку, изоляцию и слои утеплителя, сама стена или оконный проем в конечном итоге могут быть гораздо толще. От размера этого пирога зависит и глубина стеклопакета в нем.

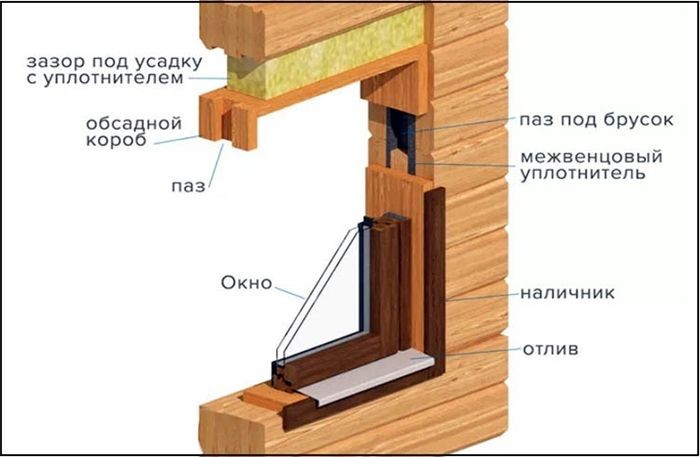

Обсада

В деревянных домах обсада часто возводится для компенсации нагрузок, вызванных усадкой конструкции (каркаса, палубы, лафета, коробки), но в каркасных зданиях она обычно не используется, поскольку сначала проектируется каркас проема и сразу же изготавливаются стойки соответствующих размеров.

Хотя небольшие изменения не исключены, деформация происходит и в этих домах, поскольку они легкие, а оконная рама и ее крепления устойчивы к внешним воздействиям.

Для изготовления рамы используется лучше просушенная древесина, конструкция облегчена, а между элементами существует большая взаимозависимость — все это способствует наилучшему распределению и компенсации нагрузки. Как следствие, в домах такого типа меньше усадка, а оконная рама может выдерживать деформации окружающих конструкций. Для защиты достаточно перекладины или оголовка с двойными или тройными усиленными стойками.

Теоретически возможно создать косичку, но для этого потребуется усилить и увеличить количество стоек как в верхней, так и в нижней секции.

Кварталы

Как и во всех других типах зданий (бревенчатых, брусовых, каменных), проемы для окон могут иметь четверти или не иметь их. Четверть — это U-образный выступ, который огибает край проема и скрывает оконную раму.

Стеклопакет будет прочно удерживаться на месте саморезами и пластинами, поэтому функция четверти как ограничителя от выпадения является второстепенной. Естественно, это усложнит выдавливание конструкции, но их основными целями являются улучшение теплоемкости, изоляционных качеств и защита монтажного шва, который является основным слабым местом, а также упрощение и повышение надежности и стабильности крепления.

Хотя во многих домах этот элемент отсутствует и не является обязательным, большинство экспертов рассматривают его как желательную конструктивную деталь. Кроме того, четверть служит практичным основанием для отделки наружных откосов (шпаклевка, штукатурка, панели), и в нее удобно упирать окно при монтаже.

Поскольку размер каркасного дома зависит от глубины заполнения, ширины каркаса и монтажного шва, четверти не делаются при сборке конструкции. Эти элементы изготавливаются во время установки окна; решение о размещении изделия принимается после его заказа.

Для создания этих выступов используется та же пеноплексная, деревянная и дощатая обшивка каркаса, которая крепится шурупами и клеем. Поскольку четверть должна перекрывать монтажный шов, который составляет примерно 2.5 см, и оставьте место для ограничителя рамы (несколько сантиметров), его толщина должна быть не менее 4 см. Ширина зависит от глубины заглубления конструкции, которая равна расстоянию от края проема.

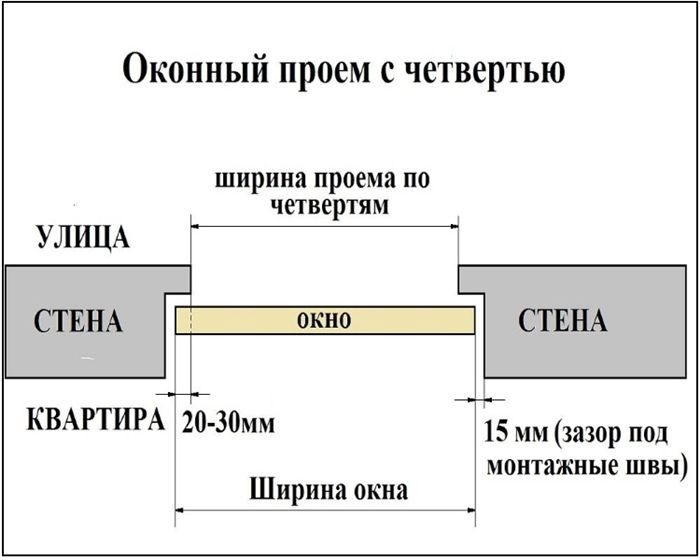

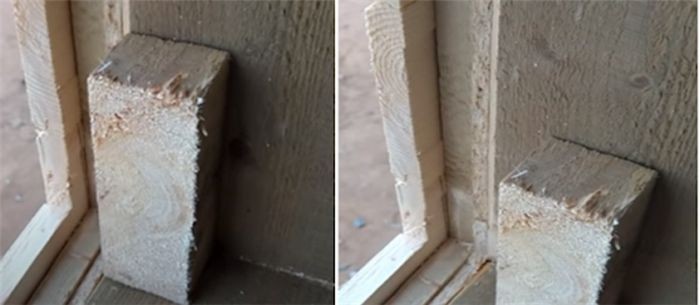

На рисунке ниже показано, как традиционно делаются четверти в каркасах: сверху и по бокам делается отверстие в обшивке, но оно должно быть меньше монтажного зазора (2-2.5 см) плюс еще 1-2 см для упора рамы. Перед установкой окна в непосредственной близости от карниза на раму в месте стыка наклеивается лента ПСУЛ. Лента расширяется и проникает в щели, образуя надежное уплотнение.

Здесь четверть выступает в роли ограничителя, не позволяя окну выпасть и не давая воде проникнуть в помещение до окончания работ. После этого его можно заменить, сделав надрез в 2-3 см и закрыв стык ответными планками.

Облицовочные плиты

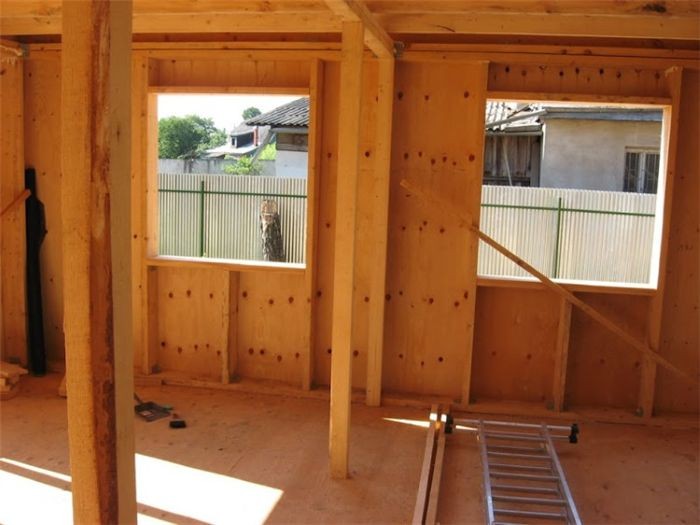

В каркасных домах стены обычно плотно обшивают плитами OSB, и только потом — согласно СП 31-105-2002 — пропиливают отверстия. Другими словами, на них не крепятся готовые панели с вырезанными в них отверстиями. Это всегда делается для того, чтобы скрыть все обвязки и стыки, а также для того, чтобы плиты плотно прилегали к скелету здания и полностью интегрировались в жесткий каркас.

Это возможно благодаря тому, что щиты крепятся непосредственно к стойкам, а между ними остается зазор 2-4 мм, поскольку изначально они сухие и при дожде немного расширяются. Во влажной среде между плитами практически не остается зазоров, так как они разбухают. Кроме того, поскольку все соединения затянуты, косой дождь не проникает внутрь.

Как правильно вставить: важные нюансы монтажа

Из-за их значительной усадки и деформации лучше подождать хотя бы год, а то и три года, прежде чем строить дом из дерева или бревна. Между тем, оконные рамы часто устанавливаются на этапе строительства, после завершения отделки стен плитами OSB.

Некоторые владельцы зданий предпочитают заполнять отверстия временным наполнителем (дешевые конструкции, стрейч-пленка), подождав год, пока здание максимально стабилизируется. Однако, как мы уже говорили, окна обычно устанавливают сразу.

Естественно, со временем рама сжимается и деформируется, но благодаря небольшому весу здания и тесному соединению всех стоек и перемычек, изменения происходят с небольшой силой, уравновешиваются всей конструкцией и не могут повредить оконный блок.

Монтаж производится сразу после облицовки перекрытия, так как необходимо создать замкнутый контур паро- и гидроизоляции. По всему дому между слоями материалов часто, хотя и не всегда, располагается уникальная мембрана. Припуск мембраны загибается внутрь проема и закрепляется степлером. Кроме того, при монтаже на окна наклеиваются защитные пленки, края которых подворачиваются и накладываются внахлест на ранее упомянутую защиту.

Глубина установки

Стандартные рекомендации определяют глубину установки оконной конструкции. Идеальным является размещение блока вдоль оси, проходящей через 2/3 или 1/3 (этот интервал чаще всего берется) толщины сплошной однородной стены. В зоне изоляции многослойного ограждения (сэндвич, если есть теплоизоляционный слой, вентиляционный зазор): вровень с откосом или немного вглубь, скажем, 5 см.

Выбор идеальной глубины позволит вывести точку росы за пределы рамы и при этом не допустить переохлаждения окна.

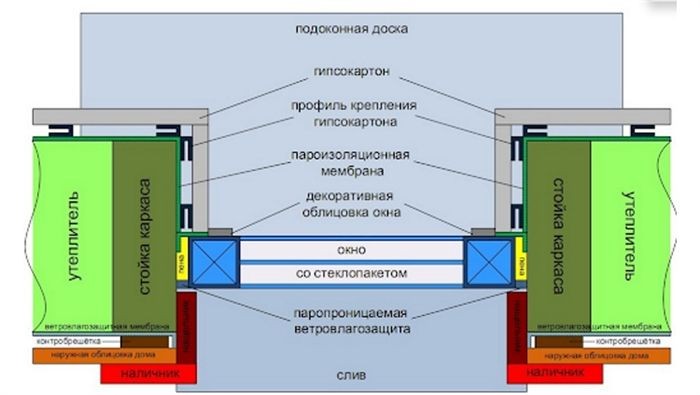

На рисунке ниже есть вариант установки блока прямо рядом с облицовкой, но не забывайте, что будет и облицовка с отдельными изоляционными слоями.

Ширина стоек в нашем случае обычно не превышает 15-20 см, а самого оконного профиля — около 7 см, оставляя около 13 см, если окружающие каменные конструкции и другие дома достаточно велики, чтобы оконный блок можно было разместить там глубоко.

Вопрос о том, куда укладывать, становится открытым. Стена и откосы промерзают тем сильнее, чем больше их глубина. Кроме того, чем ближе окно к улице, тем больше оно промерзает и тем выше вероятность образования конденсата даже на внутренней раме.

Его можно расположить по центру проема или даже ближе к внутреннему краю, почти вровень с краем стены или даже почти параллельно улице. Необходимо найти баланс; принимать решение, основываясь только на эмоциях или прихоти, нельзя.

Рекомендуется установка на глубину ⅓ или ¼. В данном случае мы решили придерживаться золотой середины, то есть окна будут находиться в теплой зоне, где тепло из дома будет согревать стеклопакет и стойку, делая их менее ледяными и менее похожими на кусок замерзшего пластика. Рисунок не будет "плакать" или запотеет. Другими словами, вместо того чтобы пытаться разместить конструкцию ближе к улице, предпочтительнее углубить ее примерно на 5 см, не перебарщивая при этом. Идеальный вариант показан на рисунке ниже.

Наиболее распространенное общее правило для углубления — 1/3 ширины проема.

Консультация! Край стеклопакета должен располагаться на расстоянии 3-4 см от внешнего края изоляции, если предполагается изоляция толщиной 11-12 см. В противном случае вы рискуете попасть в точку росы, а это гарантирует, что конструкция будет "плакать"."

Измерения

Правила проведения измерений:

1. Ширина измеряется сверху и снизу, высота — по краям справа, слева. Далее выберите наименьшее значение.
2. Вычтите из ширины размер монтажного шва, обычно это 2-4 см. Аналогично с высотой, но если подставочный профиль не снимается, а ставится на клинья, то от него также отнимается около 3 см. Но чаще всего зазор одинаков по всему периметру — 2-2.5 см.
3. Если есть четверти, то они не учитываются — подсчет ведется именно от стен проема, вычитая толщину зазоров для монтажных швов.

Например, при наличии 20-миллиметрового шва по всему периметру проем будет иметь ширину 755 мм сверху и 750 мм снизу. После учета меньшей цифры получаем 730 минус 20 мм. Поскольку зазор может быть несколько увеличен, можно взять значение на несколько миллиметров меньше — например, 725 — в разумных пределах. То же самое касается и высоты: 1280 мм слева, 1278 мм справа и 1258 мм (округлим до 1255), если вычесть 20 мм.

Как выбрать тип оконного проема?

Все виды окон, включая ПВХ, деревянные и другие, устанавливаются в рамы. Кроме небольших общих ограничений, перечисленных ниже, особых ограничений нет.

Типовое расположение проема:

• Высота над полом составляет 80-90 см, что обеспечивает оптимальный обзор для человека, сидящего на стуле или находящегося в положении стоя. На кухне этот показатель составляет 105-110 см для лучшего освещения.
• От верхнего края до потолка максимум — 30 см.

Организация проемов по стандартным параметрам окажется наиболее удобным подходом. Чаще всего поступают именно так. Кроме того, вы можете заказать окно любого размера, но это усложнит конструкцию дома и увеличит стоимость.

Независимо от типа строительного материала, стандартные размеры окон для жилых зданий следующие, по ГОСТ 11214-2003, СП 52.13330.2011, и 23.102.2003:

• Ширина от 87 см до 2.67 м; высота от 1.16 — 2.06 m.
• Оптимальная площадь остекления по отношению к площади пола помещения — в соотношении 1:8; для ванных комнат, подсобных помещений, нежилых частей — до 3%. Это усредненные параметры, правила и формулы расчета приведены в СП 23.102.2003.

Производители окон ПВХ подчеркивают следующие стандартные характеристики своего продукта:

• Высота: 60; 90; 120; 135; 150 и 180 см; ширина: 60; 90; 100; 120; 135; 150 и 180 см.
• Типовой: 700×1350 мм, с двумя створками — 1300×1400 мм, с тремя — 2050×1400 мм.

Ограничения на установку нестандартных стеклопакетов:

• Площадь стационарных окон не должна превышать 6 м2 из-за повышенной ветровой нагрузки.
• Максимальная высота моделей с открывающимися частями — 2200 мм.
• Минимальные параметры стационарных конструкций — 300×400 мм, створок — 400×500 мм.

Площадь помещения важно учитывать при выборе окон для частного жилья. Например, одного изделия 900×900 достаточно, если спальня и детская имеют типовые размеры 10-12 кв. м; если они вдвое больше, то нужно добавить еще проемы.

Напоминаем, что при совершении покупки необходимо различать камеры в стеклопакете (1, а чаще 2) и профиле (от 1 до 6).

Если принять во внимание теплоемкость и изоляционные качества наружных проемов, то рекомендации выглядят следующим образом:

• В южном климате — не менее 3 камер в профиле; возможно наличие 1 камеры в стеклопакете.
• Для умеренных условий в центральной полосе часто используется предыдущий вариант, но лучше выбрать модель с более чем 3 камерами в профиле и 2 камерами в стеклопакете.
• Для Сибири и подобных холодных регионов может быть не менее 3 камер в профиле, но 3 крайне желательно в стеклопакете.
• Для внутренних помещений подойдет изделие с минимальным количеством камер в профиле (обычно две, так как окон с одной почти не бывает) и стеклопакетом.

Инструменты, приспособления, материалы для работы

Потребуется следующее оборудование:

• Шуруповерт с насадками (в том числе Torx), сверла на 6, 10 и 12 или другие для используемых анкеров, для сверления (для затягивания саморезов будет достаточно сделать отверстия).
• Внутренняя паропроницаемая изоляционная пленка (обычно фольга) и внешняя пленка, похожая на нее, но иногда называемая также влаго-ветрозащитной, со слоем бутилкаучука. Вместо последнего также используется диффузионный материал. Дополнительно усилить изоляцию можно с помощью герметика группы Steez.
• Лента ПСУЛ. Размещаются на раме в местах стыка с четвертями, а также на подставочном профиле;
• Монтажная полиуретановая пена.
• Желтые саморезы (штифты) для бетона. Стандартные размеры могут быть: 7.5×95; 7.5×132. Длина зависит от монтажного зазора. Но обычно для бокового крепления используется 92 мм, а для нижнего — 132 мм; они могут иметь головку Torx, поэтому необходимо такое сверло. Для крепления отлива можно использовать такие короткие детали (6×60).
• Как правило, пластина крепится одним саморезом и двумя черными шурупами. Первые рекомендуется использовать в размерах, указанных выше, с помощью дрели и пресс-шайбы, а вторые — 4.8×90 или 4.8×110.
• Пластины для крепления окон (приобретаются в хозяйственных магазинах). Выбирайте более прочные, так как они часто бывают слишком хлипкими, вплоть до того, что мастера сами делают их из кусков стали.
• Простой строительный уровень и лазерный уровень (опционально).
• Квадрат, рулетка, металлическая линейка, складной метр, карандаш.
• Пластиковые клинья: подставка (опора), распорка и/или подставочный профиль (могут быть в комплекте с окном).
• Зубило или шпатель для отщелкивания глазурных шариков.
• Пневматическая присоска (по желанию) для удержания стеклопакета при распаковке.
• Ebb. Это стальная полоса, которую также часто называют подоконником или капельником, она располагается снаружи под окном.
• Ножовка, молоток, киянка, гвозди — для вспомогательных работ.

Важнейшие! Использование 5-6.сверло 5 мм, просверлите в профиле отверстие для шурупа или самореза, предназначенного для бетона, которое равно 7.5 мм толщиной. Нельзя перетягивать дюбеля, это приведет к выворачиванию рамы и появлению трещин в пластике.

Как сделать самому: пошаговая инструкция

Что касается каменных зданий, то существует два способа установки оконных блоков в деревянные каркасные конструкции:

• На дюбелях, то есть только на саморезах (они используются для бетона).
• На пластины, которые прикручиваются саморезами и шурупами по дереву.

Общие указания для всех методов крепления в каркасных зданиях

Отдельного нормативного акта по установке окон не существует, а ГОСТ 30971 распространяется на все здания и не касается каркасных конструкций. в соответствии с ним. Технологии установки сопоставимы, с незначительными различиями.

расстекловка или распаковка подразумевает снятие камер (блоков со стеклопакетами), отщелкивание стеклопакетов на стационарных окнах и снятие всех имеющихся створок. Чтобы не прикасаться к ним во время работы, расположите эти элементы в удобном месте и положите их на подложку (хорошо подойдут мягкие тряпки или подставочный профиль).

Работа в зимнее время требует особой осторожности, так как под воздействием холода пластик становится хрупким.

На монтажном шве имеются прослойки:

• внутренний — паропроницаемая мембрана;
• центральный — пена (внутри стыка между оконной рамой и стойками проема);
• внешние — внешняя защита от влаги, ветра и пара.

Согласно ГОСТу, толщина монтажного шва должна составлять от 15 до 50 мм. Обычно используется от двух до трех сантиметров.

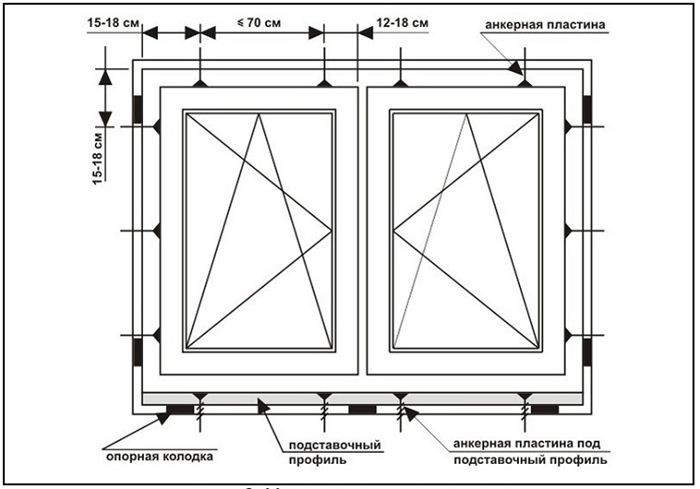

Следующие рекомендации относятся к шагу крепежа оконной рамы (который измеряется от внутреннего угла; иногда эти цифры немного отличаются в разных схемах):

• между саморезами максимальный шаг 70 см для белого и 60 см для цветного профиля;
• от углов не менее 15-18 см;
• от импостов не более 15 см.

Мембрана, которая располагается между корпусами рамы при сборке, имеет следующие особенности:

При монтаже следует учитывать наличие подоконников, откосов, уплотнителей и водоотливов, согласно ГОСТу.

зальный профиль или клинья (подставки)

Часто донник, идущий в комплекте с окном, выбрасывается вместе с подставочным профилем. Не забывайте, что этот элемент необходим для монтажа, а также служит для защиты изделия во время транспортировки. Второе прямое назначение клевера — это использование его в качестве заменителя профиля для опорных клиньев. Согласно ГОСТу, высота детали уже идеально соответствует толщине зазора.

Решающий! Используйте опорные клинья или подставочный профиль (можно использовать два одновременно), особой разницы нет.

Последователи двух вариантов примерно одинаковы. Если же используется клевер, то его внутренние полости необходимо запенить и удалить. Затем необходимо установить ленту в месте соединения с рамой ПСУЛ и быстро установить клевер на профиль, пока он не успел разбухнуть.

Кроме того, ПСУЛ располагается по центру, чтобы скрыть его от глаз, а лента перед установкой зажимается между камерами подставочного профиля и крепится к раме двумя саморезами.

Крепление на пластины

Сначала поговорим о креплении на пластины. Существует два варианта этих кронштейнов (клипс): универсальный, который крепится прямо к раме с помощью саморезов, и "бабочка", которая устанавливается в паз профиля и подбирается под конкретные размеры стеклопакета. Кроме того, компонент может вставляться во внешние углубления или во внутренний паз.

Поскольку пластины, украшенные бабочкой, имеют отверстие, для их дополнительной фиксации можно использовать саморез. Некоторые мастера создают их вручную, отрезая сталь от полос и перфорируя отверстия под метиз.

Для каждой стороны вам понадобится минимум два куска пластин. Мы выделили шаг и схему выше.

Наклеиваются две паропроницаемые ленты:

• Фольга (внутренняя, часто используется Robiband NL) на торце, обращенном внутрь помещения.
• Внешняя с бутилкаучуковым слоем (его еще называют ветро-гидрозащитой, это Robiband BC) на внешнем конце.

Половину лент по длине оставляем покрытыми защитной пленкой; После установки окна эта часть будет приклеена к стенкам проема. Крепим к выступающим стенкам паза профиля.

Существуют и другие варианты паро- и гидрозащиты, например, покрытие всего проема (с помощью супердиффузионной ленты). Однако мы скептически относились к этому решению, поскольку пена плохо прилипает к этому материалу, а также потому, что откосы нужно будет наклеивать сразу же, чтобы предотвратить разрушение от ультрафиолета. Зачем использовать этот вариант, если есть более практичный и эффективный способ, описанный выше?

Затем сэндвич-панель задвигается за них на откос, что улучшает ее фиксацию, когда мы защелкнем листы вместе. Иногда по бокам также устанавливают пластиковые клипсы примерно таким образом. Это необязательные усовершенствования, которые не всегда используются, но мы включили их, потому что считаем их весьма практичными.

Вставляем клинья в нижнюю часть проема и регулируем его до 20 мм (или выбранной толщины зазора). В качестве альтернативы можно использовать подставочный профиль или блоки из пластика и пенополиуретана с шагом примерно 30-40 см.

После установки окна мы выравниваем его по уровню и следим за тем, чтобы оно было ровным. Чтобы не было перекосов, сначала закрепляем пластины черным шурупом по дереву, а затем затягиваем более прочные желтые шурупы. Черная клипса, в которую будет вставляться сэндвич-панель, видна на предпоследнем снимке. Затем по всему периметру — как внутри, так и снаружи помещения — наносится пена.

Считается ошибкой, что на фотографии выше не были использованы пар и направляющая изоляционная лента. Однако мы представили этот вариант, потому что он предлагает практичный способ отделки откоса с помощью пластиковой клипсы. Процедура монтажа аналогична приведенной ниже, но в нее, как и положено, входит паропроницаемая внешняя и внутренняя лента (о том, как ее клеить, мы уже рассказывали).

После отрезания пены материал прикрепляется к стене проема и также может быть проклеен лентой. Гидроизоляционная мембрана дома, если таковая имеется, укладывается внахлест при отделке.

Установка стеклопакетов на дюбелях (с саморезами через профиль)

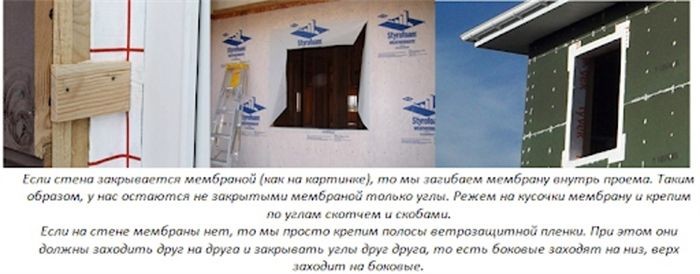

Дома влагонепроницаемая мембрана закрывает наш проем. Делаем отверстие для окна, оставляя по краям примерно 6-7 сантиметров, так как оно будет перекрываться аналогичной гидроизоляционной лентой из бутилового пара. Этот материал, проходящий снаружи дома между обшивкой и стойками, был уложен при сборке конструкции.

Консультация! Рекомендуется сразу же установить крепления для москитной сетки.

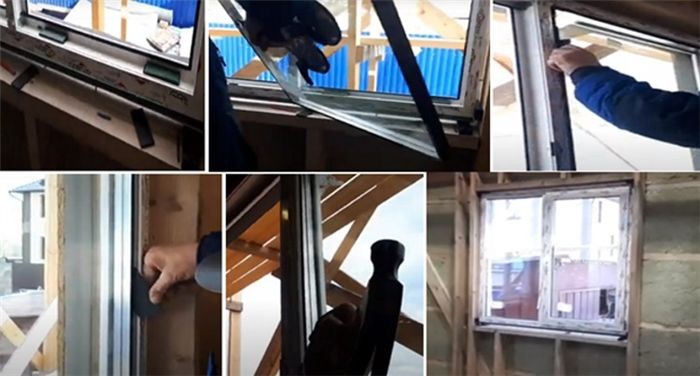

Затем вынимаем створку: гвоздем выбиваем штырь, открываем ее ручкой, тянем вверх и вынимаем. Мы удаляем камеры остекления из глухих окон, просто отщелкивая стеклопакеты шпателем или стамеской и вытаскивая их наружу.

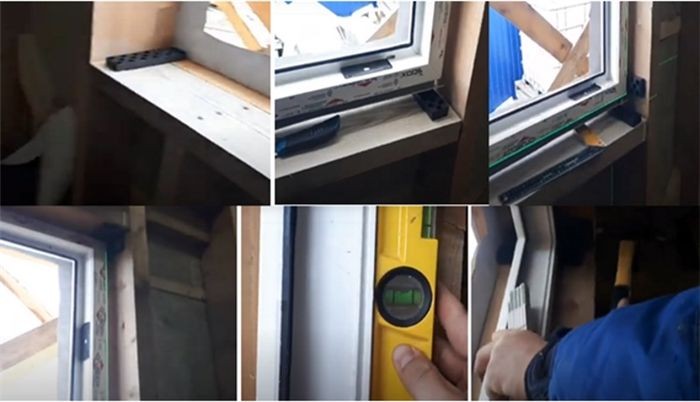

Рама устанавливается на опорные клинья, и те же распорки используются для расклинивания сверху. Устанавливаем окно в соответствии с заранее размеченными границами ниши. Мы используем лазерный уровень, чтобы убедиться, что все ровно, и обычный уровень, чтобы определить плоскость рамы. Если есть неровности, быстро подбиваем их молотком. Положение клиньев видно на рисунке.

Далее отмечаем центр рамы сверху и 15 см от низа (внутренний угол) для установки саморезов. Расстояние между метками цветного профиля должно составлять не более 60 см, но не более 70 см. Для крепежа мы привели схему выше.

Используя сверло диаметром 5 мм, просверливаем раму, а затем расширяем пластик на 12 мм только на верхней стене. Это позволяет головке самореза войти в раму и остановиться рядом с металлической планкой в профиле. Устанавливаем его на место и закрываем отверстия заглушками (для их герметизации можно использовать герметик).

Установив стеклопакет и створки в раму и защелкнув стеклопакеты, монтируем их. Внутри профильного паза находятся расклинивающие вставки; держитесь от них подальше и не трогайте их. Два верхних, вынутых перед распаковкой, находятся под рамой и вставляются при установке остекления. Разбиваем стеклопакеты, ударяя по ним киянкой или рукояткой молотка.

Створка вставляется таким образом: вставьте вал (штифт) в нижнюю петлю, затем в верхнюю. Перед запениванием опорные клинья можно удалить или оставить на месте, но боковые, распорные клинья должны быть удалены всегда.

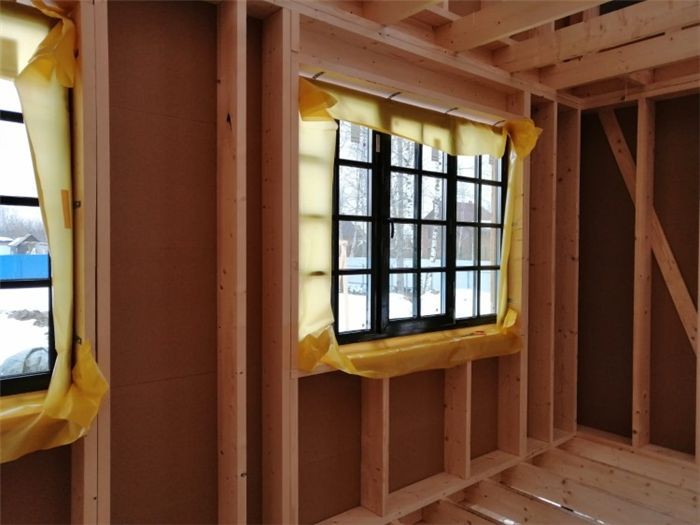

Пароизоляционные ленты устанавливаются немного позже, то есть после установки окна в проем, до нанесения пены, как мы видим. И это вполне логично: пока уплотнители и изоляция остаются открытыми во время выполнения других работ, солнечный свет не причинит им вреда, а также исключается вероятность повреждения во время манипуляций.

Напомним, что пароизоляция крепится к торцу проема изнутри, а ее край выступает параллельно уклону помещения. Идентичная мембрана, предназначенная исключительно для улицы, крепится снаружи аналогичным образом. По тем же причинам, что и раньше, пена здесь не используется.

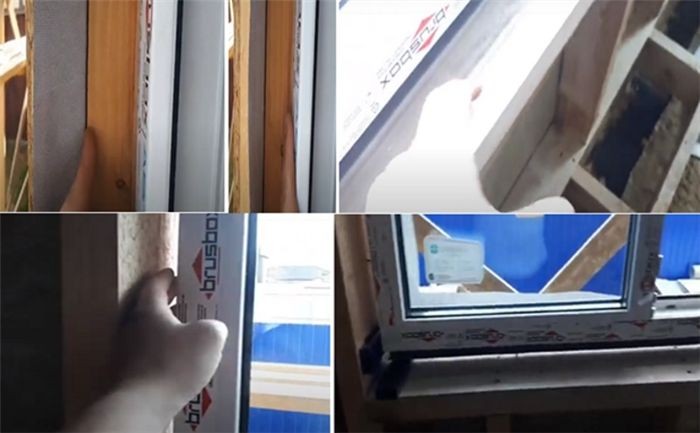

Глубина окна видна на третьей фотографии. Далее демонстрируется, как оставшийся контур мембраны дома (см. начало этого раздела) будет перекрываться и прилегать к еще не установленной внешней пароизоляции из бутилкаучука.

Что касается глубины установки, то палец снова указывает на конец теплого контура; в этом пространстве существует перекрестная изоляция. Установка встык привела бы к ухудшению теплоемкости, сделала бы невозможным создание визуально привлекательных откосов, а также слишком узкого или выступающего отлива.

На третьем рисунке показано, сколько места остается в проеме: выступ 75 мм идеально подходит для 150-го подоконника, но будет еще и внешняя отделка, добавляющая еще 50 мм. Пена будет везде одинаковой, так как монтажный шов составляет 2 см в поперечнике, что делает его каноническим. На конечном изображении также видно, что использовались и клинья, и профиль подставки.

Отделка после установки

Устанавливаем отлив (ширина может быть выбрана плотной или с выступом 1-3 см, в зависимости от предпочтений владельца дома):

1. Измеряем проем между наличниками, берем значение на 1 см меньше, чтобы деталь легко входила и прижималась.
2. Отметка 1.5-2 см по бокам от отлива для сгибания.
3. Ножницами по металлу сделайте надрезы вдоль отметок с обеих сторон, но только на загнутых краях; эти части мы полностью отрезаем.
4. С помощью угольника проведите косую линию по оставшемуся выступу (угол 45°), начиная от конца разреза. Мы делаем это только с одной стороны, той, которая будет примыкать к дому. Загибаем выступ плоскогубцами, зажав его в двух деревянных брусках. То же самое делаем с другого конца.
5. Ставим отлив на окно, можно прикрутить его к профилю короткими саморезами с прессшайбой (достаточно 3-4 шт.) или вставляем в нижний паз, который предусмотрен специально для этой детали.
6. Зазор между стеной (внизу проема), на которую устанавливается отлив, и ею желательно обработать герметиком Stiz, а также запенить его, как мы опишем позже для подоконника (с помощью крепежных блоков).

Откосы

• Интерьер обшит панелями и оштукатурен.
• Внешние можно декорировать наличниками и накладками, которые также создадут псевдоокна.

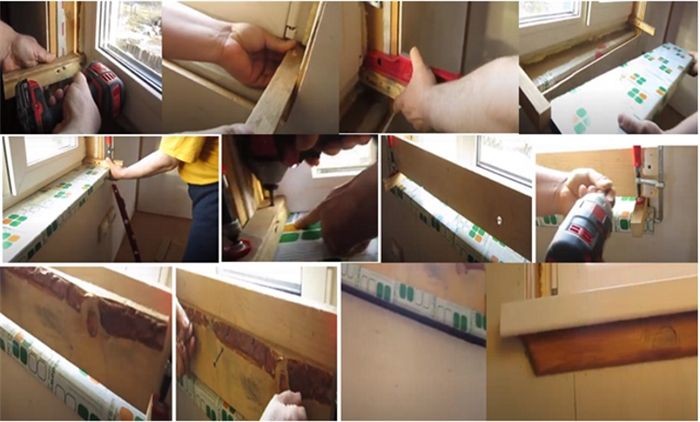

Как устанавливается подоконник:

1. Прикручиваем снизу к боковым стенкам два блока так, чтобы они удерживали его верхнюю часть точно на уровне выреза в оконном профиле, то есть чтобы он не отставал и не поднимался выше.
2. Вставляем снизу. По всей плоскости будет небольшой зазор, так как монтажный шов невозможно точно рассчитать под подоконник.
3. Прижимаем подоконник к блокам зажимами, а там, где их установить невозможно, вкручиваем саморезами — достаточно по одному с каждой стороны, зацепить нужно только самый верх, то есть вкрутить неглубоко.
4. Далее по всей длине устанавливаем доску, которая не даст ей подняться при расширении пены, и крепим ее к стене саморезами. Накладываем вторую, немного короче, чтобы она поместилась между блоками. Крепим саморезами к первой доске. Запениваем снизу, устанавливаем декоративную накладку типа плинтуса.

Как при внутренних, так и при наружных работах рекомендуется промазать герметиком Stiz все стыки, особенно те, где есть пена, а также плоскость, где устанавливается отлив, вплотную к подоконнику (это особенно важно). Составы обозначаются A, B и D в зависимости от их назначения. Рекомендуется также наносить этот материал на поверхность перед нанесением пены, так как это улучшит адгезию.

Возможные трудности и ошибки

Перечислим типичные ошибки:

• Нанесение неспециальной паропроницаемой пленки (наружной, внешней). Использование полиэтилена и подобных материалов является грубой ошибкой.
• Несоблюдение правил монтажа изоляции (ленты наклеены небрежно, не разглажены, концы не наложены внахлест).
• Отсутствие пенообразования внутри несущего профиля, если он используется.
• Плохое пенообразование. Эту процедуру необходимо выполнять медленно, аккуратно, чтобы не оставалось пустот и полостей.
• Лента ПСУЛ наносится задолго до установки окна и прижима его к четверти. Этот материал со временем расширяется, поэтому его необходимо закрепить непосредственно перед установкой стеклопакета в проем.
• Неправильный выбор глубины и расстояния между крепежными элементами.
• Проверка ровности положения оконного блока игнорируется. Это необходимо делать часто, несколько раз на каждом этапе работ.

Обратите внимание! Если используются клинья, то лучше использовать ровные клинья, чтобы они располагались вдоль проема, а не поперек него. Это обеспечит неразрывность пенного шва, что требуется по ГОСТу.

Особое внимание было уделено изоляции нижней части проема:

Средние цены

Установка окон в пустой проем каркасного дома стоит от 1 300 до 1 775 рублей за квадратный метр. За установку откосов берут дополнительную плату, стоимость одного погонного метра составляет около 500-700 рублей, а стоимость при отливе — 300-350 рублей.

Полезное видео

Видеоролик, демонстрирующий преимущества установки окон в каркасном доме:

Правило	Пояснение
1. Утепление	Выбирайте окна с хорошими изоляционными свойствами, чтобы свести к минимуму потери тепла в каркасном доме.
2. Материал	Выбирайте оконные рамы из материалов, подходящих для местного климата и условий.
3. Размер и стиль	Убедитесь, что окна правильно вписаны в проемы рам и дополняют архитектурный стиль дома.
4. Ориентация	Учитывайте ориентацию окон, чтобы максимизировать естественное освещение и энергоэффективность.
5. Установка	Соблюдайте правильную технику установки, чтобы предотвратить утечки воздуха и обеспечить долгосрочную работу.

В каркасном доме выбор и установка окон — это важное решение, которое может оказать большое влияние на комфорт, энергоэффективность и общий внешний вид вашего дома. Очень важно учитывать такие элементы, как тип окна, используемые материалы и процедура установки. Ваш дом будет выглядеть лучше и будет более энергоэффективным с хорошо подобранными и установленными окнами, которые также обеспечивают хорошую теплоизоляцию.

При выборе окон учитывайте такие факторы, как стиль, долговечность и тепловые характеристики. Превосходные материалы, такие как дерево, стекловолокно или винил, могут обеспечить исключительную долговечность и изоляцию. Благодаря своей исключительной энергоэффективности окна с двойным или тройным остеклением настоятельно рекомендуются для поддержания комфортной температуры в помещении при одновременном снижении затрат на электроэнергию.

Процедура установки не менее важна. Лучшая изоляция и правильная работа ваших окон гарантированы правильной установкой. Чтобы избежать распространенных ошибок при установке, которые могут привести к сквознякам, протечкам или снижению энергоэффективности, лучше всего нанять профессионалов. Специалисты обладают знаниями и опытом, чтобы гарантировать, что окна будут установлены прочно и герметично.

В заключение следует отметить, что функциональность и эстетичность вашего каркасного дома можно значительно улучшить, если тщательно продумать виды окон, материалы, из которых они изготовлены, и профессионально их установить. Вы можете получить более комфортный, энергоэффективный и эстетически привлекательный дом на долгие годы, если уделите время выбору и установке правильных окон.

Видео по теме

Установка окон в каркасном доме. Пошаговая инструкция

Правильная установка окон в каркасном доме. Основные контрольные точки.

Установка окон в каркасном доме. СП 31-105 (устаревшая методика) "Новая дача"

Установка пластиковых окон в каркасном доме. Песок. День 17.

Установка окон в каркасном доме согласно СНиП. Построй себе дом.

Инструкции по установке окон ПВХ в каркасном доме

Пароизоляция окон и откосов. 2026. "Новая дача"

Установка окон по ГОСТу "Строй и Живи
