Одним из самых популярных стилей кровли является скатная крыша, которая пользуется популярностью благодаря своей способности эффективно отводить снег и дождь и одновременно увеличивать чердачное или жилое пространство. Каждый, кто занимается строительством или ремонтом, должен иметь базовое представление о компонентах и элементах скатной кровли, чтобы обеспечить устойчивость и долговечность конструкции.
Стропильная система, которая служит скелетом крыши, является основным элементом скатной кровли. Наклонные балки, известные как стропильные балки, удерживают крышу и переносят вес на стены строения. Обычно равномерно расположенные, они образуют характерную треугольную форму скатной крыши и соединяются в верхней части с центральной коньковой балкой. Стропила в нижней части распределяют вес и поддерживают целостность конструкции, опираясь на верхнюю плиту стены.
Коньковая балка, проходящая вдоль вершины крыши, является еще одним важным компонентом. Эта горизонтальная балка помогает сохранить форму крыши и поддерживает верхние концы стропил. Коньковые или стропильные стяжки, представляющие собой горизонтальные элементы, соединяющие противоположные стропила, чтобы они не расходились под весом крыши, часто используются вместе с коньковыми балками.
Горизонтальные балки, называемые обрешеткой, дают стропилам больше опоры, особенно на больших крышах. Они помогают более равномерно распределить вес, проходя перпендикулярно стропилам. Поверхность, которая непосредственно поддерживает кровельный материал, или настил крыши, в некоторых конструкциях также поддерживается обрешеткой.
Настил крыши — это плоский слой, который покрывает стропила и служит основанием для кровельного материала. Обычно они состоят из фанеры или ориентированно-стружечной плиты (OSB). Этот слой необходим для защиты от ветра и воды, проникающих в здание через крышу. Перед укладкой последнего кровельного материала, например черепицы или плитки, поверх настила укладывается подкладочный материал, который служит дополнительным барьером для влаги.
Важными компонентами стропильной системы являются софит и фасция. Вертикальная доска, называемая фасцией, проходит по краю крыши, скрывая концы стропил и придавая конструкции полированный, аккуратный вид. Горизонтальная нижняя часть свеса крыши называется софитом, и она часто вентилируется, чтобы пропускать воздух на чердак, что помогает контролировать температуру и избегать скопления влаги.
Для того чтобы построить скатную крышу, которая будет не только эстетически красивой, но и конструктивно прочной и долговечной, необходимо понимать функции и взаимосвязь этих элементов. Каждая деталь служит определенной цели, а в сочетании они образуют крышу, способную выдерживать различные нагрузки окружающей среды и одновременно защищать внутренние помещения здания.
Скатная крыша является определяющей чертой многих домов, обеспечивая как эстетическую привлекательность, так и практические преимущества. Основными компонентами скатной крыши являются стропила, коньковая доска и обрешетка, каждая из которых играет важную роль в обеспечении поддержки и устойчивости. Стропила — это наклонные балки, которые образуют каркас крыши, простираясь от конька вверху до карниза внизу. Коньковая доска проходит горизонтально вдоль вершины крыши, соединяя верхние концы стропил и обеспечивая их выравнивание. Стропила — это горизонтальные балки, которые служат дополнительной опорой для стропил, предотвращая их провисание под весом кровельных материалов. Вместе эти элементы образуют прочный каркас, который поддерживает кровельное покрытие и выдерживает нагрузки окружающей среды.
Что относится к элементам кровли??

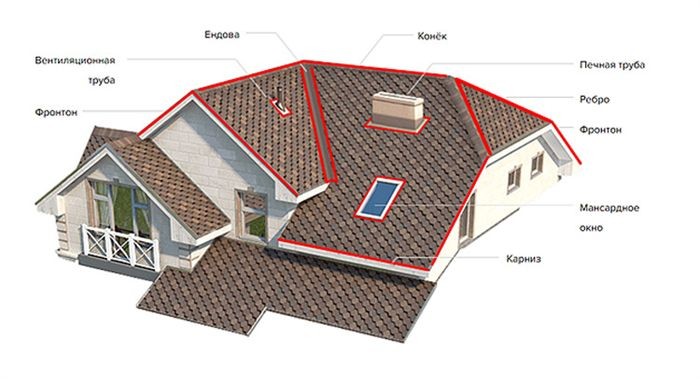

Слои пирога и несущий стропильный каркас составляют стандартную конструкцию. Несколько ключевых компонентов:
- Скаты — плоскости крыши с уклоном 8-10°. В свою очередь, существуют вальмовые (треугольные или обрезанные трапециевидные с чуть меньшей площадью) и главные.
- Ребра — прямые линии пересечения скатов, образующие углы крыши. Традиционно выделяют горизонтальное коньковое ребро (также известное как обрешетка или конек), сформированное в верхней линии кровли, наклонные ребра и ендовы или желоба (опускные ребра или внутренние углы).
- Карнизный свес — наклонный выступ скатов за пределы стен, обеспечивающий безопасное попадание атмосферных осадков и приток свежего воздуха для вентиляции многослойных пирогов.
- Фронтоны, фронтоны — выступы над основной плоскостью ската, образующиеся в крышах со сложной конфигурацией, в том числе с целью установки окон и освещения внутреннего пространства.
- Места примыкания крыши с вертикальными основаниями.
- Вторичные элементы (мансардные и пристроенные окна, водостоки, снегозадержатели, люки, аэраторы и проходные конструкции), устанавливаемые для продления срока службы скатной кровли или повышения комфортности подкровельного пространства. Более подробную информацию о проектировании и монтаже стропильной системы мансардной крыши можно найти здесь.
Планы организации подкровельного пространства, количество и уклон скатов, включение или исключение дополнительных архитектурных элементов — все это напрямую влияет на сложность и стоимость строительства крыши. Подробнее о расчете площади и определении уклона скатной кровли читайте здесь.
Каркас из обычных, диагональных или укороченных стропил, которые крепятся к мауэрлату и опираются на стойки и конек в наслонных системах или друг на друга в висячих системах, обеспечивает необходимый уклон скатов.
Дополнительные элементы, закрепленные под углом и в горизонтальной или вертикальной плоскости, придают каркасу жесткость и устойчивость. Обшивка, покрытие и изоляционные слои кровельного пирога удерживаются вместе собранным каркасом.
Основные узлы
Несущие и дополнительные опоры, а также все соединения между элементами составляют узлы скатной кровли. Условно выделяют следующие:
- Узел крепления основных или укороченных ног к мауэрлату. При устройстве этого узла особое внимание уделяется наиболее надежному скреплению стропил без нарушения целостности и положения несущего бруса.
- Место крепления стропил в верхней зоне (к коньковому прогону в наслонной системе или друг к другу — висячие).
- Узлы для крепления стропил и укороченных стропил к диагонали. Выступающие ребра или ендовы испытывают повышенные нагрузки и, по возможности, делаются двойными. Укороченные стропила образуют плоскости угловых скатов и крепятся к мауэрлату и угловым стропилам, не нарушая целостности последних.
- Соединения с усиливающими и дополнительными элементами.
- Места примыкания элементов кровли к другим конструкциям дома. В местах примыкания кровли к дымоходам, выступающим стенам и проходным элементам каркас усиливается сплошными примыкающими планками. Герметизация кровельного пама с помощью накладок, уплотнителей, рулонной или обмазочной гидроизоляции.
- Узел карнизного свеса, образованный выступающими частями стропил или выдвижных кобылок, лобовой доской (при наличии) и подшивкой.
Окончательное исполнение узла зависит от назначения и вида скатной кровли. В частности, карнизные свесы могут быть оставлены открытыми, коробчатыми, подшитыми по плоскости или под прямым углом к стенам, а также укороченными (в этом случае необходимы водосточные желоба). На утепленных крышах необходимо закрыть открытую поверхность карнизного свеса.
Величина выступов определяется местными осадками и ветровой нагрузкой. Свес длиной 40-50 см полностью защитил бы стены фасада, но такая конструкция не всегда осуществима.
Как соединить части стропильной системы?
В настоящее время сложные и дорогостоящие методы соединения, такие как нарезание пазов и вырезов, не так хороши, как современные системы кровельного крепежа. Сэкономить на сечении пиломатериалов и надежном соединении всех элементов скатной крыши можно, используя перфорированные пластины, уголки и крепеж сложной формы из оцинкованного металла.
О том, как крепить узлы стропильной системы, вы можете узнать, посмотрев это видео:
С Mauerlat
При необходимости перестановки распорки и увеличения нагрузки на несущие стены из блоков, кирпича или панельных элементов мауэрлат считается незаменимым компонентом.

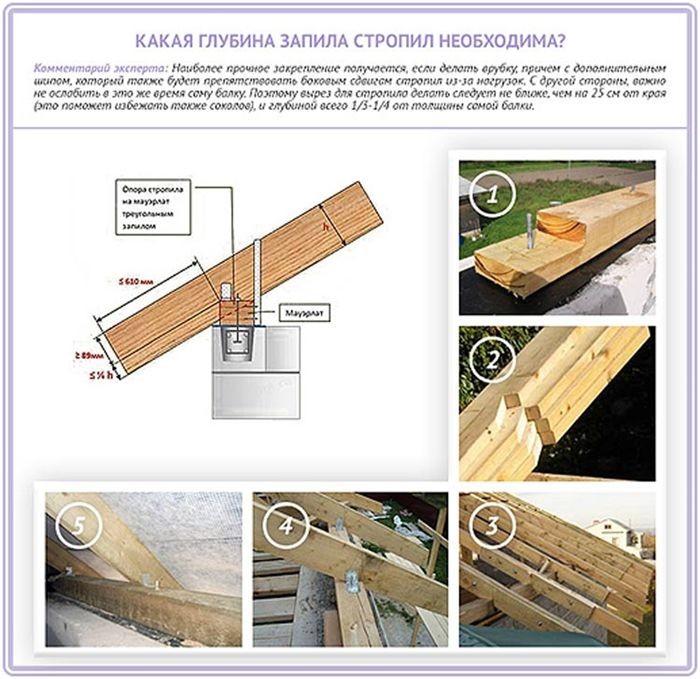

При выборе технологии соединения учитывается минимизация влияния усадки и усыхания пиломатериалов каркаса (соединения делаются максимально жесткими и неподвижными) и максимальная целостность несущей балки (пазы могут быть сделаны в стропильных элементах с ограждением до 1/3 сечения, но не в мауэрлате).
Для достижения наилучших результатов сначала используйте шаблон, чтобы вырезать или выпилить часть стропильной ноги. Затем закрепите сборку с помощью пластин, уголков, болтов и скоб. Опорные бруски часто используются для усиления ног систем с наклонными стропилами.
Верхний венец сруба в деревянных домах эффективно выполняет функции мауэрлата. В этом случае (и в других подобных случаях, когда существует значительный риск разрушения стен под мауэрлатом) рекомендуется сделать соединение скользящим или хотя бы частично подвижным. При соблюдении двух требований такое исполнение возможно:
- Использование скользящих креплений ("слайдов" или "слайдеров").
- Наиболее жесткое и надежное соединение стропил в коньковой части.
В качестве альтернативы этим крепежным элементам можно использовать прочную проволоку.
На каркасных домах легкие крыши можно устанавливать прямо на балки перекрытия, что исключает необходимость в мауэрлате. Надежность соединения обеспечивается металлическими пластинами, болтами, хомутами и анкерами.
С коньковым прогоном
Многоскатные крыши и многослойные системы являются примерами двускатных конструкций, у которых соединение стропильных ног с коньковой обрешеткой находится в верхней зоне. В таких каркасах коньковый брус служит "хребтом" скатной крыши и подвергается огромным нагрузкам; не допускается уменьшение площади сечения и снижение надежности крепежного механизма.
Элемент монтируется строго по оси крыши, при этом края коньков упираются в наружные опорные стойки или фронтонные стены. Существуют различные способы крепления к стропилам, например:
- Соединение элементов, предварительно подрезанных по бокам и снизу, встык, с прихваткой стропил бруском или металлической пластиной и креплением их к коньку уголками (по 4 штуки). на каждый узел, по 2 — с обеих сторон ног).
- Использование специальных крепежей, закрывающих верхнюю часть стропил и сам конек. Такие крепления выполнены из перфорированного металла и снижают нагрузку на узел.
- Установка стропил с прямыми краями с использованием взаимосвязанных креплений из пластин и болтов. Такое соединение узлов оптимально, когда стропила плотно привязаны к низу и свободно — к верху.
- Крепление уголками и гвоздями к балке, без заедания обрезанных и плотно пригнанных друг к другу стропил.
Установка висячих стропил
Стропила в системах без горизонтального конькового прогона соединяются и опираются друг на друга:
- Встык после срезания под углом, с усилением узла деревянными или металлическими накладками.
- Использование системы "шпунт-паз" (этот метод подходит только для опытных плотников).
- Насечки в полдерева, после вырезания половины ширины стропил с разных сторон, с помощью прихваток, дюбелей или гвоздей.
- Внахлест, с дополнительным усилением сквозными штырями и гайкой.

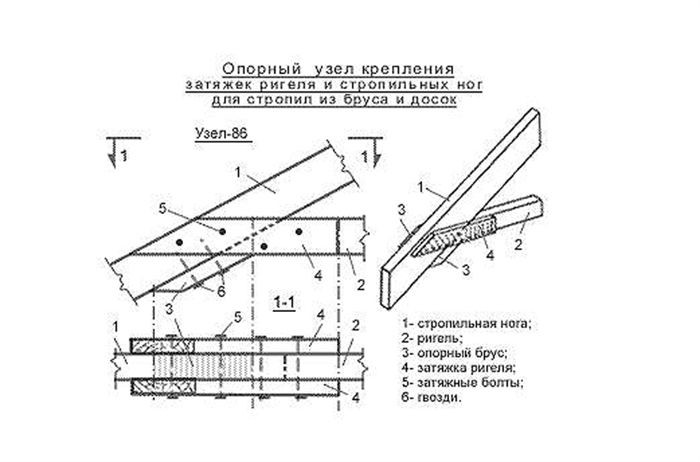

Какой бы способ ни был выбран, для усиления верхней и нижней частей висячей стропильной системы используются горизонтальные стяжки. Опорные балки или металлические пластины используются для усиления верхних ригелей без ущерба для структурной целостности стропил. Нижние стяжки крепятся с помощью перфорации сложной формы в углах.
Другие детали
Скатные кровельные системы включают в себя следующие соединения в дополнение к вышеупомянутым:
- Узлы для сращивания стропил по длине.
- Соединения с опорными вертикальными стойками — под обрешеткой или под самими стропилами при длине обрешетки более 6 м.
- Узлы крепления усиливающих и дополнительных элементов.
- Соединения с кобылкой.
Окончательный крепеж
Проектное положение элементов проверяется на заключительных этапах сборки каркаса, и все ошибки исправляются. Особое внимание уделяется финишному связыванию рафилинов; в регионах, подверженных риску ураганов, скобы или проволока захватывают каждый второй элемент, независимо от ветровой нагрузки в данном районе.
То же самое относится к скатам, имеющим значительную площадь или уклон, что приводит к увеличению парусности.
| Название | Назначение | Соединение |
|---|---|---|
| Стропила | Поддерживают конструкцию крыши и помогают перенести вес на стены | Крепится к коньковой доске сверху и к стеновой пластине снизу |
| Коньковая доска | Проходит по верху крыши и поддерживает верхние концы стропил | Соединяются со стропилами в верхней части |
| Стеновая плита | Обеспечивает устойчивое основание для стропил и помогает распределить их вес | Крепится к верхней части стены и поддерживает нижнюю часть стропил |
| Потолочные балки | Поддерживают потолок снизу и связывают стропила вместе, чтобы предотвратить распирание | Крепятся к стропилам и соединяются на концах со стенами |
| Хомутовые стяжки | Помогают удержать стропила от распирания и обеспечивают дополнительную устойчивость | Горизонтально соединенные между парами стропил |
Каждый, кто занимается строительством или ремонтом дома, должен понимать основные части и особенности скатной крыши. Основа конструкции крыши, стропильная система, необходима для поддержания стабильности и долговечности. Такие важные компоненты, как обрешетка, коньковые брусья и стропила, вместе создают прочный и целостный каркас.
Наклонные балки, обеспечивающие основную опору, проходят от конька крыши до карниза и называются стропилами. Верхние концы стропил соединяются коньковой доской, которая проходит вдоль вершины. Горизонтальные балки, расположенные перпендикулярно стропилам, называемые обрешеткой, обеспечивают дополнительную поддержку и помогают более равномерно распределить вес.
Фриз, придающий конструкции полированный вид и поддерживающий водостоки, и карниз, выходящий за пределы стен и защищающий их от дождя, являются дополнительными важными компонентами. Софит, который находится под карнизом, помогает вентиляции, не дает скапливаться влаге и продлевает срок службы крыши.
Целостность крыши сохраняется благодаря взаимосвязи каждого элемента стропильной системы. Чтобы крыша служила долго и была устойчива к атмосферным воздействиям, эти элементы должны быть правильно установлены и обслуживаться. Зная эти факторы, вы сможете обеспечить прочную и надежную конструкцию крыши для вашего строительства или ремонта, принимая обоснованные решения.
