Arten und Merkmale von Wänden und Neigungen von Gräben, Regeln für die Berechnung ihrer Winkel

Beim Ausheben von Gräben für Bauprojekte ist es wichtig, die verschiedenen Arten und Eigenschaften von Wänden und Böschungen zu kennen. Diese Bauteile gewährleisten sowohl während als auch nach dem Aushub Effizienz und Sicherheit und bieten darüber hinaus statischen Halt.

Grabenwände können je nach Art des Bodens und der Aushubtiefe unterschiedlich sein. Schräge Wände und senkrechte Wände sind die beiden grundlegenden Kategorien, in die sie typischerweise unterteilt werden. Vertikale Wände sind einfach und werden direkt in den Boden gebaut und eignen sich perfekt für flache Ausgrabungen und stabile Böden. Schrägwände hingegen sind für tiefere Gräben oder instabile Böden geeignet, da sie nach innen geneigt sind, um Einstürze zu verhindern.

Um die Stabilität zu gewährleisten und Unfälle zu vermeiden, ist die Berechnung des Böschungswinkels von entscheidender Bedeutung. Der "Böschungswinkel" wie er gemeinhin genannt wird, ist in der Regel mea1 (etwa 18.4 Grad) oder noch flacher, je nach den Sicherheitsanforderungen und der Bodenbeschaffenheit.

Die Besonderheiten des Bodens, der ausgehoben wird, und die örtlichen Gesetze geben häufig vor, wie diese Winkel berechnet werden müssen. Um die Sicherheit und die strukturelle Integrität während des gesamten Projekts zu gewährleisten, verwenden Ingenieure und Bauexperten Bodenanalysen und Ortsbegehungen, um den richtigen Neigungswinkel zu bestimmen.

Was ist bei Aushubarbeiten zu beachten???

Die wichtigste Voraussetzung für Erdbauwerke ist ihre Stabilität und Verlässlichkeit. Um die Ausführung zu gewährleisten, muss nicht nur ein Hohlraum ausgehoben werden, sondern auch die Neigung der Böschungen muss den vorgegebenen Anforderungen entsprechen. Diese Eigenschaft wird in erster Linie durch den natürlichen Schüttwinkel des Bodens an der Baustelle bestimmt.

Die steilsten Hänge finden sich in Gräben mit einer maximalen Tiefe von fünf Metern, auf nicht felsigen Böden oberhalb des Meeresspiegels oder in solchen, die gemäß den Empfehlungen der SNiP künstlich entwässert wurden.

Grabenböschungen sind die abfallenden Seiten von Bodenvertiefungen, die einsturzgefährdet sind oder sich verschlechtern können. Aus diesem Grund ist es von entscheidender Bedeutung, dass Sie sich an alle Normen und Ratschläge halten.

Das Verhältnis zwischen der Höhe des Böschungshangs und seiner Basis gibt an, wie steil die Böschungen sind. Sie können sicher sein, dass der Hang nicht abrutscht und die Böschung sicher ist, wenn Sie die entsprechende Steilheit bestimmen.

Bei der Auswahl einer Technik für den Bau von Mauern und Böschungen achten die Fachleute auf mehrere Faktoren, die die endgültige Wahl stark beeinflussen können:

• Terrain.
• Klimatische Bedingungen.
• Hydrogeologische Eigenschaften des Gebiets, in dem der Graben verlegt wird. Dieser Punkt ist besonders wichtig, denn wenn es in dem Gebiet, in dem die Arbeiten durchgeführt werden, zu Überschwemmungen kommen kann, sind die Standardmethoden nicht anwendbar.

Das Gesamtbild lässt sich nur durch die Kombination all dieser Datenpunkte verstehen.

Es ist auch wichtig, die grundlegenden Normen zu berücksichtigen, die von der SNiP festgelegt und vom Gesetzgeber genehmigt wurden. Darunter sind:

1. Wenn ein Graben in den Boden gegraben wird, mit einem normalen Feuchtigkeitsgrad, senkrechten Wänden und ohne zusätzliche Befestigungen, dann sehen die Tiefenstandards wie folgt aus:
2. bei lockeren und sandigen Böden darf die Tiefe nicht mehr als 1 m betragen;
3. in sandigen und lehmigen Böden – nicht mehr als 1.25 Meter;
4. Wenn der Boden lehmig ist, liegt die Grenze bei eineinhalb Metern;
5. Wenn der Boden besonders dicht ist, kann der Graben bis zu 2 m tief sein, allerdings unter der Voraussetzung, dass alle anderen Arbeiten sofort ausgeführt werden.
6. Wenn die Erschließung auf gefrorenen Böden jeglicher Art erfolgt, kann der Graben bis zur vollen Tiefe des Gefrierpunkts verlaufen. Die einzige Ausnahme sind trockene Sandböden, die aufgrund ihrer Mobilität und Brüchigkeit nicht die erforderlichen Eigenschaften aufweisen. Wenn man noch tiefer gehen muss, aber spezielle Stützen für die Wände benötigt werden.
7. Das Ausheben eines Grabens in Böden, die zuvor Frost ausgesetzt waren, dann aber in ihren natürlichen Zustand zurückkehrten, hat seine eigenen Merkmale. Es ist wichtig, die Steilheit der Hänge beizubehalten oder die Wände zusätzlich abzustützen.

Nur wenn die Normen eingehalten werden, kann man sicher sein, dass die Konstruktion stabil und zuverlässig ist.

Varianten

Der Planer muss bereits in der Phase der Grabenplanung und der zeichnerischen Darstellung festlegen, welche Wände und Böschungen er verwenden will. Jede Sorte hat ihre eigenen, einzigartigen Eigenschaften.

1. Rechteckige Gräben mit senkrechten Wänden am häufigsten in Fällen, in denen ein Minimum an Aushubarbeiten erforderlich ist. Ihr größter Nachteil ist die Notwendigkeit, die Wände zu befestigen, um sie vor dem Einsturz zu schützen und die Sicherheit der Arbeiter zu gewährleisten, die an der Arbeit sind. Scherwände können nur dann erstellt werden, wenn an der Baustelle kein Grundwasser vorhanden ist und ein normaler Feuchtigkeitsgrad herrscht.
2. Vertikale Wände wenn tiefe Gräben in lockeren Böden erforderlich sind oder wenn es in der Nähe vertikale Strukturen gibt, die sich über oder unter dem Boden befinden. Bei der vertikalen Befestigung werden senkrecht montierte Bretter mit einer Mindeststärke von 5 cm verwendet, die mit Abstandshaltern gegen die Wände des Grabens gedrückt werden.

Gräben mit Hanglage benötigen keine zusätzlichen Stützen, so dass die Aushubarbeiten mit einer breiten Palette von Geräten durchgeführt werden können. Aufgrund ihrer Größe benötigen sie eine große Fläche.

Jeder Winkel hat aufgrund seiner Anziehungskraft auf die Erde die Tendenz, sich nach einer Seite zu neigen. Dies ist nicht nur für Arbeitsunfälle, sondern auch für Einstürze gefährlich. Es ist von entscheidender Bedeutung, die richtige Hangneigung in Übereinstimmung mit den Richtlinien und Normen zu ermitteln, um solche Umstände zu vermeiden.

Was ist die Hangneigung??

Im Allgemeinen wird der Schüttwinkel in Grad angegeben und entspricht dem Verhältnis von Höhe zu Boden. Ausgehend von den in SNiP III-4-80 angegebenen Parametern ist es einfach, Folgendes zu ermitteln. Neben den verschiedenen Bodentypen wird auch die Tiefe des Hauptgrabens berücksichtigt.

Es ist ratsam, die Berechnungen auf die schwächste Bodenart zu stützen, wenn sich an der Baustelle eine Schicht verschiedener Bodenarten befindet.

Betrachten wir ein typisches und grundlegendes Szenario als Beispiel. Ein ebenes Datscha-Grundstück mit einer Nullmarke von 52.07 und eine absolute Bodenhöhe von 51.30. Der untere Wert der Fundamentplatte beträgt in diesem Fall genau 3.000. Am Fuß der Platte befindet sich jedoch eine zusätzliche, 10 cm dicke Schicht der Vorbereitung. Lehmboden hat unendlich viel Platz.

Bei der Berechnung einer absoluten Marke müssen zwei Dezimalstellen angegeben werden, bei relativen Werten drei.

Wie wird der Schüttwinkel berechnet?? So sehen die Berechnungen in der folgenden Reihenfolge aus:

1. Wir berechnen die absolute Höhe für die Fundamentplatte. Ziehen Sie dazu die Grabentiefe von der Nullmarke ab: 52.07 – 3. 000=49.07.
2. Wir bestimmen die genaue Markierung der Grabensohle unter Berücksichtigung aller Faktoren (in unserem Fall ist dies der Untergrund): 49.07-0.1=48.97
3. Wir bestimmen die Tiefe des Grabens, der ausgehoben werden soll: 51.30-48.97=2.33 Meter.
4. In der letzten Phase stellen wir fest, dass nach unseren Berechnungen der optimale Schüttwinkel 45 Grad beträgt.

Ausgehend von beliebigen Parametern können Sie diesen Algorithmus verwenden, um den idealen Schüttwinkel zu ermitteln.

Tabelle der zulässigen Neigung

Wir empfehlen die Verwendung der folgenden Tabelle, um die Navigation durch alle Daten bei der Durchführung von Berechnungen zu erleichtern:

Machen Sie genaue Angaben über die Art des Bodens, der für die Aushubarbeiten verwendet wird. Sonst können Fehler auftreten.

Tabelle der natürlichen Schüttwinkel für Böden

Die folgende Tabelle zeigt die natürlichen Schüttwinkel der Böden und das Verhältnis von Höhe zu Fundament für verschiedene Bodenarten, basierend auf Daten des staatlichen Baukomitees der Russischen Föderation, die in einer Sammlung aus dem Jahr 2000 veröffentlicht wurden:

Tabelle mit den natürlichen Böschungswinkeln für die Auflockerung von Steinen:

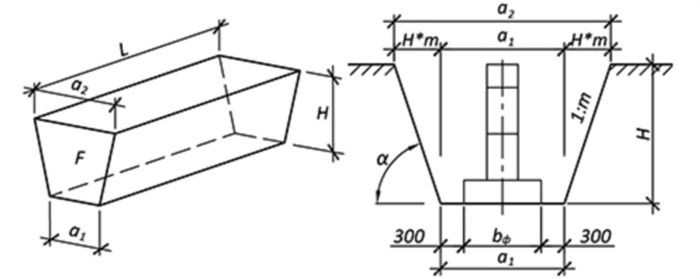

Der größte Winkel, den das Gefälle des Bodens gegenüber der Horizontlinie bei ruhigen Verhältnissen bildet, wird als natürlicher Neigungswinkel bezeichnet. Damit Sie den Prozess der Zeichnungserstellung und der Bestimmung des Böschungswinkels besser nachvollziehen können, stellen wir Ihnen ein Beispiel für ein abgeschlossenes Projekt zur Verfügung:

Wenn Sie wissen möchten, was ein Graben im Bauwesen ist, wie er konstruiert wird und wie er sich entwickelt, lesen Sie diesen Abschnitt.

Damit Bauprojekte sicher und stabil sind, ist es wichtig, die verschiedenen Arten von Wänden und Grabenböschungen zu kennen. Für verschiedene Arten von Gräben, wie z. B. verbaute Gräben und offene Gräben, sind bestimmte Wandkonstruktionen erforderlich, um Einstürze zu verhindern und die Sicherheit der Arbeiter zu gewährleisten. Der Winkel dieser Wände, der so genannte Böschungswinkel, ist für die Erhaltung der Stabilität von wesentlicher Bedeutung, da er den Bodendruck effizient verteilt.

Die Bodenart, die Aushubtiefe und die Umgebungsbedingungen wirken sich auf den Wandwinkel beim Ausheben von Gräben aus. Im Allgemeinen sind Wände umso stabiler gegen Einstürze, je steiler der Winkel ist (höherer Schlag). Übermäßig steile Winkel sind jedoch nicht für alle Bodenarten geeignet und können die Kosten für den Aushub erhöhen.

Der Zusammenhalt des Bodens, das Vorhandensein von Wasser und die Aushubausrüstung sind einige der Variablen, die bei der Berechnung des Böschungswinkels berücksichtigt werden müssen. Der ideale Winkel, der ein Gleichgewicht zwischen Effizienz und Sicherheit herstellt, wird von Ingenieuren und Bauunternehmern anhand von Formeln und Richtlinien ermittelt. Häufige Inspektionen während des Aushubs gewährleisten, dass der Böschungswinkel rechtzeitig angepasst wird, um die Sicherheitsvorschriften einzuhalten.

Zusammenfassend lässt sich sagen, dass jedes Bauprojekt, bei dem Aushubarbeiten durchgeführt werden, die Grundlagen der Grabenwandkonstruktion und der Böschungswinkel verstehen muss. Bautrupps können das Risiko von Grabeneinstürzen verringern und eine sichere Arbeitsumgebung aufrechterhalten, indem sie die richtigen Verfahren und Gesetze befolgen. Um die Sicherheit der Arbeiter auf der Baustelle zu gewährleisten und die strukturelle Integrität der Grabenwände zu erhalten, sind häufige Kontrollen und Anpassungen während des Aushubs erforderlich.

Für die Sicherheit und Stabilität bei Bau- und Renovierungsprojekten ist es unerlässlich, die Arten und Merkmale von Grabenwänden und Böschungen zu kennen. Dieser Artikel beschreibt die Funktionen und baulichen Vorteile der verschiedenen Arten von Grabenwänden, darunter Stufen-, Vertikal- und Schlitzwände. Außerdem werden die grundlegenden Richtlinien zur Bestimmung der richtigen Winkel dieser Wände und Böschungen erläutert, um einen Einsturz zu vermeiden und die Effizienz des Gebäudes zu maximieren. Baufachleute können zum erfolgreichen Abschluss von Projekten beitragen, indem sie die Sicherheit und Effizienz ihrer Grabarbeiten verbessern, indem sie die folgenden Grundsätze verstehen.
