Todo sobre los dinteles para muros de bloques de hormigón celular: tipos, cálculos, diseño

Es esencial comprender los dinteles cuando se construye con bloques de hormigón celular para garantizar la integridad estructural. Para soportar el peso de los bloques superiores, los soportes del dintel son elementos horizontales que se colocan sobre huecos como ventanas y puertas. Estos dinteles son esenciales para mantener la estabilidad, evitar grietas y distribuir el peso uniformemente en las construcciones de hormigón celular.

Los muros de hormigón celular admiten una gran variedad de dinteles. Los dinteles prefabricados hechos de materiales como acero reforzado o materiales compuestos, dinteles de acero y dinteles de hormigón armado son las variedades más populares. La selección de cada tipo depende de varios factores, como la luz del hueco y el peso que debe soportar.

A la hora de calcular las dimensiones del dintel, se tienen en cuenta la luz del hueco, el peso de los bloques y cualquier carga adicional de la estructura superior. Para asegurarse de que el dintel puede distribuir la carga de forma segura sin desviarse ni fallar bajo tensión, los ingenieros suelen calcular la profundidad y la anchura necesarias del dintel.

Al diseñar dinteles para muros de hormigón celular deben respetarse los códigos de construcción y las normas estructurales. La longevidad y la seguridad de la estructura están garantizadas por dinteles bien diseñados, que resisten problemas como el hundimiento gradual o el agrietamiento. Para maximizar la resistencia y la durabilidad, se tienen muy en cuenta factores como la colocación de los soportes y la integración con otros elementos estructurales.

En qué consiste?

Se trata de vigas rectangulares de construcción anticorrosión pretratadas con una estructura interna de refuerzo de acero. Se utilizan diferentes rellenos para rellenar los espacios entre el esqueleto de refuerzo.

Normas para puentes que utilizan bloques de gas:

1. la vida útil no debe ser inferior a la de la piedra del muro;
2. la armadura debe garantizar un funcionamiento fiable y que no se derrumbe durante toda la vida útil de la casa;
3. tienen características de alta resistencia, pero no suponen una carga adicional para las estructuras de muros y cimientos creados;
4. la estructura celular de la viga del bloque de gas debe ser idéntica a la estructura de los bloques principales para no crear puentes fríos, como resultado de los cuales será necesario aislar adicionalmente la estructura.

Requisitos GOST y SNiP

Las vigas de pared de hormigón celular para aberturas se instalan a partir de diversos materiales, por lo que la calidad de su producción y la técnica de instalación se rigen por una serie de documentos normativos.

Las principales preocupaciones de SNiP y GOST para la construcción de dinteles en paredes de bloques aireados:

• SNiP II-22-81, publicado en 1981 para estructuras de mampostería y mampostería reforzada y dinteles sobre aberturas en muros. En 2012 se publicaron requisitos más modernos con el número. SP 15.13330.
• SNiP 52-01 y GOST 948, publicados en 2003 y 1984, respectivamente, se utilizan para vigas de hormigón armado, normas más recientes SP 63.13330, publicado en 2010.
• STO 501-52, publicada en 2007, normaliza la producción de dinteles de hormigón celular.
• SP 64.13330, edición de 2011, especifica los requisitos para vigas de madera.

Las especificaciones de la documentación reglamentaria especifican el tipo de estructura, las dimensiones y marcas de las vigas y la tecnología utilizada en la producción e instalación.

Por lo tanto, hay varios tipos fundamentales de estructuras de hormigón armado. PP/PB/PG/PF, donde el tipo de producto (puente) se indica con la primera "P":

1. P – forjados con una anchura superior a 250 mm.
2. B – madera con una anchura inferior a 250 mm.
3. L – tipo de viga en forma de L, saliente especial para la colocación de forjados.
4. F – fachada, instalado en aberturas con mampostería saliente a más de 250 mm de la línea general de la pared.

Apoyos en estructuras de hormigón celular

Dependiendo del tipo de puente, este requisito normativo garantiza la fiabilidad de la estructura del muro:

• Hormigón celular armado para un muro de carga con una abertura máxima de 1.75 m y una anchura de viga de 250 mm – profundidad de apoyo 250 mm.
• Estructuras de hormigón armado con encofrado permanente de bloques en U con un volumen máximo de 300 cm, profundidad de apoyo – 250 mm.
• Estructuras monolíticas sobre muros de carga, profundidad de apoyo – 350 mm.

En nuestra guía sobre dinteles para muros de bloques de hormigón celular, profundizamos en todo lo que necesita saber sobre estos elementos estructurales cruciales. Este artículo pretende desmitificar el papel que desempeñan los dinteles en la construcción, desde la comprensión de los distintos tipos de dinteles adecuados para muros de hormigón celular hasta los aspectos prácticos de su cálculo y diseño. Tanto si es un aficionado al bricolaje como si es un constructor experimentado, le explicaremos cómo elegir el dintel adecuado para su proyecto, asegurarnos de que está correctamente dimensionado para soportar la carga anterior e integrarlo perfectamente en el diseño de su edificio. Al final, tendrá una idea clara de cómo incorporar dinteles a los muros de bloques de hormigón celular, garantizando tanto la seguridad como la durabilidad en sus proyectos de construcción.

Qué variedades existen??

Por lo general, el promotor compra dinteles prefabricados, pero usted mismo puede construir dinteles monolíticos con un marco de refuerzo. Los dinteles prefabricados más populares para aberturas en paredes compuestas de bloques aireados son los siguientes:

• Opciones en forma de U;
• vigas rectangulares;
• vigas de madera;
• perfiles metálicos laminados (ángulos).

La capacidad de distribuir la carga de los forjados es ofrecido por vigas en forma de U. Son variedades de bloques contemporáneos fabricados con maquinaria especializada.

1. Reduce el tiempo de construcción del muro.
2. Garantizar la resistencia de diseño de las estructuras de las paredes mediante el uso de marcos de refuerzo reforzados.
3. Capaces de almacenar energía térmica en el interior de la casa.
4. Ausencia de grietas durante el funcionamiento.
5. Menor peso del dintel, lo que reduce la carga sobre las paredes y los cimientos de la casa.

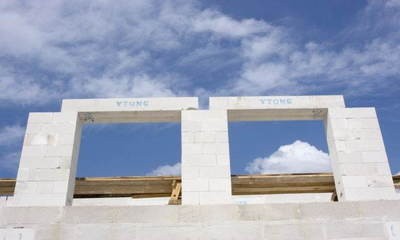

En viviendas de no más de dos plantas, se utilizan dinteles de hormigón celular de sección rectangular. Su fabricación depende de las dimensiones de la pared, del tamaño de las ventanas y puertas y de la resistencia necesaria.

1. Conformidad de la estructura de la viga con los indicadores de los bloques de pared utilizados.
2. No se requiere protección térmica adicional de la estructura.
3. Bajo peso y precisión dimensional.
4. Facilidad de mecanizado.
5. Limpieza ecológica.
6. Fácil instalación.

Aunque se utilizan con mucha menos frecuencia, las vigas de madera en huecos de muros de hormigón celular requieren un forjado de madera y una cuidadosa preparación, que incluye el secado y la impregnación de la madera con un antiséptico.

1. Peso ligero.
2. Precio asequible.
3. Bajo coeficiente de transferencia de calor.
4. Facilidad de instalación.

Entre los graves inconvenientes de una viga de este tipo figuran una mayor deformación dimensional debida a factores naturales y una propensión a la putrefacción.

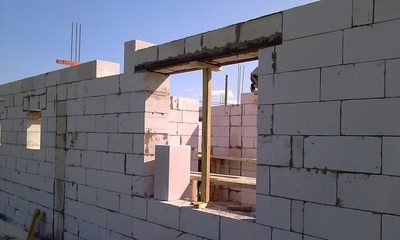

Las esquinas o perfiles metálicos soportan las cargas más pesadas y se instalan con mayor rapidez. El perfil metálico puede tener una sección transversal diferente. Una viga en I con un apoyo mínimo de 250 mm cubre la gran luz.

1. Precio bajo.
2. Características de alta resistencia.
3. Disponibilidad en la red minorista.
4. Facilidad de instalación.

Además. Los perfiles metálicos tienen una serie de inconvenientes, como una mayor actividad corrosiva, la necesidad de ranuras de montaje y un mayor aislamiento de la estructura.

Podemos concluir que la mejor opción para encofrar dinteles en muros compuestos por bloques de hormigón celular es una esquina metálica (perfil), pero cada promotor deberá tomar su propia decisión basándose en una consideración de las características del diseño del edificio, así como en un análisis de las ventajas e inconvenientes.

Cómo calcular?

Deben calcularse las dimensiones, la superficie de apoyo, el tipo de material estructural y la técnica de instalación de los puentes.

Al construir una casa, toda esta información es necesaria para calcular las paredes y las aberturas tecnológicas para ventanas y puertas.

De acuerdo con los requisitos del SNiP, debe tenerse en cuenta la carga de todas las estructuras de soporte. Durante el proceso de cálculo, la altura de la mampostería, el peso del suelo y cualquier carga temporal en el suelo por encima del dintel se calculan y se comparan con los parámetros de diseño.

Por encima de las ventanas

Por ejemplo, se selecciona un cálculo de 800 kg/m para un dintel en un muro portante de hormigón celular de 380 mm de ancho para una abertura de ventana.

Primera información:

• anchura de la ventana, 100 cm;
• espesor de pared, 380 mm;
• N en el hogar, 3.2 m;
• N apertura técnica, 2.0 m;
• N vigas, 0.25 m;

Cálculo

1. Altura de los bloques aireados por encima de la viga: 3.2-2.0-0.25=0.95 m.
2. Profundidad de apoyo, supuesta preliminarmente, 0.25 m.
3. Seleccione la viga portante según las siguientes medidas estándar de fábrica, por ejemplo, a partir del álbum nº. 1.038.1-1/emisión. 1.
4. Longitud mínima de la viga: 1.0+2*0.25=1.50 m.
5. Elija el tipo 3PB18-8 0.12×0.22 m, profundidad de apoyo 0.25 m y longitud 1.81 m, con una carga de 800 kg/m.
6. A continuación, seleccione una luz de viga con una altura de mampostería de 1.81 -2*0.25= 1.31 m> 0.95 m, se requiere un dintel portante.
7. Calcular la carga constante por 1 m.n portador con factor de seguridad 1.1 y peso volumétrico de la mampostería 1800 kg/m3: 1.1*0.12*0.95*1800 + 1.1*119:1.81 = 297 kg/m
8. Tensión en la viga de solape: 6.0: 2 = 3.0 m
9. Carga constante sobre 1m.P. Vigas de su peso – 300.0 kg/m 2, desde techos 150.0 kg/m 2, con unos coeficientes de carga de 1.1 y 1.3: 1.1x3x300+1.3x3x150 = 1575.0 kg/m 2
10. La carga temporal se toma de acuerdo con las normas 150.0 kg/m 2 con un coeficiente de resistencia 1.3: 1.3x3x150 = 585 kg/m 2 . Carga total sobre la viga: 297+1575+585 = 2457 kg/m> 800 kg/m 2, que es más de lo que tiene el modelo 3PB18-8, por lo que se acepta el siguiente tamaño 3PB16-37, 0.12 × 0.22 m, con un peso de 102 kg, con la menor profundidad de apoyo 0.25 m y 1.55 m, con carga admisible 3800 kg/m 2 .

Por encima de la puerta

Los parámetros del dintel de la puerta vienen determinados por la carga anexa, que se combina:

• El peso de la viga, especialmente para hormigón armado.
• Peso del muro por encima de la abertura.
• La carga, desde el muro de carga, como resultado del desbloqueo de las vigas de los puentes y los forjados.

Tenga en cuenta la anchura de la viga, que debe coincidir con el grosor del tabique, y su capacidad de carga para determinar la altura al seleccionar un tamaño estándar. La línea de la viga para los bloques aireados debe ser de al menos 250 mm.

La longitud necesaria del dintel por encima de la abertura de la puerta de 1 m es 1+2×0.25=1.5. Elija el tamaño estándar más cercano del producto de los álbumes de soluciones de dintel prefabricadas.

Lo que necesita para la instalación?

Para instalar un dintel sobre aberturas tecnológicas en muros de hormigón celular se necesita una herramienta utilizada para instalar o desmontar estructuras de hormigón celular:

1. sierra especial para hormigón celular
2. herramienta de medición;
3. surcador y carro
4. llana y espátula;
5. contenedores para preparar y transportar la solución y la pala;
6. hormigonera;
7. ropa de protección, guantes, casco y gafas protectoras.

Se necesitan materiales de construcción como espuma de poliuretano, mezcla de yeso, armadura y estructura de refuerzo para instalar un dintel sobre una abertura en un muro de bloques de hormigón celular. Si la viga se prepara in situ, se utiliza cemento monolítico, arena y cola para crear juntas finas.

Descripción del proceso de instalación de bricolaje

Cuando se instalan dinteles estándar para muros de hormigón celular, se instalan de forma similar siempre que se tengan en cuenta las dimensiones de los muros y la abertura tecnológica a la hora de elegir las dimensiones de los dinteles.

En la actualidad, las vigas armadas conformadas son las más comunes entre los promotores. Tecnología para cubrir una ventana o una puerta con bloques en forma de U:

1. Se instalan soportes potentes provisionales para evitar el pandeo del producto en forma de U.
2. Se instala una viga en forma de U en la abertura preparada, casi siempre hasta el plano exterior de la caja construida.
3. Las juntas de las aberturas deben pegarse con una solución adhesiva.
4. Comprobar periódicamente la posición horizontal de los dinteles.
5. El hueco de la viga en U se rellena con una solución de hormigón especialmente diseñada.
6. La superficie de hormigón se nivela.
7. Después de que el hormigón se haya endurecido completamente, se retiran los soportes de refuerzo.

Posibles dificultades

El promotor se enfrenta a los mayores retos cuando decide crear de forma independiente vigas monolíticas sobre aberturas tecnológicas en muros de hormigón celular de hasta 174 cm de longitud. Por ejemplo, se necesitará aislamiento adicional para las estructuras de refuerzo, y la línea de tope dentro de ellas debe ser de al menos 250 cm.

Aunque son caros y difíciles de encontrar en las cadenas comerciales, se pueden instalar dinteles en forma de U en encofrado permanente con una longitud de apertura de hasta 300 cm y una línea de tope de al menos 250 cm.

Crucial! Si el diseño lo permite, puede utilizarse un dintel de acero compuesto por un perfil metálico para pequeñas aberturas tecnológicas. El metal tiene una elevada actividad corrosiva, por lo que la superficie de la viga debe pintarse cuidadosamente con un revestimiento anticorrosión antes de su instalación.

Consecuencias de los errores de construcción y de una selección incorrecta

Aunque no es difícil instalar dinteles sobre las aberturas de los muros de hormigón celular, los promotores suelen cometer errores en la práctica:

• al calcular la viga no se tienen en cuenta la superficie y la altura de la casa;
• no se tiene en cuenta el peso del entrepiso ni del ático;
• se ha seleccionado una viga cuyo tamaño de carga estándar no se corresponde con la carga total que soporta;
• al realizar el refuerzo con sus propias manos, se utilizan varillas de sección pequeña o una solución débil;
• la línea de tope en la práctica resulta ser inferior a 250 cm.

El marco de la ventana o el bloque de la puerta pueden ser aplastados por el peso de las hiladas superiores de mampostería cuando se derrumban dinteles mal instalados o débiles. Los procesos que dan lugar al agrietamiento y eventual colapso de las estructuras de la casa pueden producirse de forma rápida o gradual.

Precios de los trabajos en la Federación Rusa

No	Tipos de trabajos	Dimensión	coste medio, frote.
1	Trabajos monolíticos	1 m 3	6000
2	Instalación de dinteles prefabricados para aberturas tecnológicas	m.P.	400
3	Producción de puentes metálicos e instalación in situ	m.P.	1000
4	Producción de dinteles de hormigón celular in situ	m.P.	1200

Tipos de dinteles	Los bloques de hormigón celular requieren dinteles que distribuyan el peso uniformemente entre las aberturas. Los tipos más comunes incluyen dinteles de hormigón armado, de acero y prefabricados.
Cálculos	el tamaño del dintel y el refuerzo se calculan en función de la luz, los requisitos de carga y las dimensiones del bloque. Los ingenieros se aseguran de que los dinteles puedan soportar las cargas previstas sin comprometer la integridad estructural.
Consideraciones sobre el diseño	El diseño del dintel incluye la elección del material adecuado, el cálculo de las dimensiones y la instalación correcta para soportar el peso sobre ventanas y puertas en muros de bloques de hormigón celular.

Para mantener la integridad estructural y la seguridad en los proyectos de construcción, es esencial comprender los dinteles para muros compuestos de bloques de hormigón celular. Ya sean prefabricados o de hormigón armado, los constructores pueden distribuir las cargas y soportar huecos como puertas y ventanas seleccionando el tipo de dintel adecuado.

La luz del hueco, el peso que soportará y las propiedades únicas de los bloques de hormigón celular son algunos de los factores que deben tenerse en cuenta a la hora de calcular las dimensiones de un dintel. De este modo, se garantiza que el dintel pueda soportar las cargas previstas sin poner en peligro la estabilidad del muro.

Para garantizar la longevidad y la seguridad, los dinteles para muros de bloques de hormigón celular deben diseñarse de acuerdo con los códigos y normas de construcción. Un apoyo y soporte adecuados en ambos extremos del dintel son algunas de las técnicas de instalación necesarias para evitar el pandeo o el fallo estructural con el paso del tiempo.

En conclusión, la selección y creación de dinteles para muros compuestos por bloques de hormigón celular es un paso esencial en el proceso de construcción que requiere prestar mucha atención a los principios de diseño estructural y a los requisitos de soporte de carga. Los constructores pueden asegurarse de que sus estructuras se mantengan fuertes y seguras durante muchos años siguiendo las prácticas recomendadas y buscando asesoramiento profesional cuando sea necesario.
