En el caso de un tejado inclinado, el diseño del sistema de cerchas es una parte esencial de la construcción de una casa que garantiza la longevidad y estabilidad del edificio. Además de soportar el tejado, un sistema de cerchas bien diseñado distribuye equitativamente el peso entre las paredes para evitar el deterioro estructural con el paso del tiempo. Un conocimiento básico del diseño de las cerchas puede hacer que las casas sean más seguras y resistentes, tanto para los constructores como para los propietarios.
El diseño de un sistema de cerchas debe tener en cuenta una serie de variables, como la envergadura del edificio, la inclinación del tejado y el tipo de materiales que se van a utilizar. Tanto los aspectos funcionales, como el manejo de la carga de nieve y el drenaje del agua, como el atractivo estético de un tejado se ven afectados por su inclinación o ángulo. Para garantizar que las cerchas puedan soportar el tejado en diferentes condiciones meteorológicas, es necesario realizar mediciones y cálculos precisos.
Para montar correctamente el sistema de cerchas, hay que seguir unos procedimientos específicos. Cada celosía se construye en el suelo utilizando un plano preciso antes de ser elevada a su posición y fijada. Aunque el trabajo en altura puede ser peligroso, es fundamental respetar las normas de seguridad. La longevidad y fiabilidad de la cubierta también se verán reforzadas por el uso de materiales y equipos de alta calidad.
La calidad de su proyecto de cubierta puede mejorar sustancialmente si conoce los fundamentos del diseño y el montaje de las cerchas, tanto si es un constructor experto como si es un aficionado al bricolaje. Puede diseñar un sistema de cerchas que no sólo satisfaga sus requisitos estructurales, sino que también realce la belleza y el valor de su casa, prestando especial atención a los detalles y siguiendo las mejores prácticas.
| Paso | Descripción |
| 1. Planificación | Comience por planificar su sistema de cerchas. Determinar el tipo de cercha, las dimensiones y los requisitos de carga. |
| 2. Corte Materiales | Corte todos los componentes de la cercha (cordones superiores, cordones inferiores y correas) a las longitudes requeridas. |
| 3. Montaje de cerchas | Ensamble los componentes de la cercha sobre una superficie plana. Utilice placas de refuerzo para unir las juntas. |
| 4. Instalación de cerchas | Levante las cerchas hasta su posición en el tejado y fíjelas a la placa superior de las paredes. |
| 5. Arriostramiento | Instalar arriostramientos temporales y permanentes para garantizar que las cerchas sean estables y estén correctamente espaciadas. |
| 6. Revestimiento del tejado | Cubra las cerchas con el revestimiento del tejado y fíjelo con clavos o tornillos. |
- Diagrama de cubierta
- Tipos
- En capas
- Colgante
- deslizante
- Diferencias entre los distintos tipos de cubierta
- Chapa ondulada
- Tejas cerámicas
- Tejas metálicas
- Ondulín
- Pizarra
- Matices para varios edificios
- Instalación de cabrios de bricolaje
- Vídeo sobre el tema
- Instalación de cabrios de tejado inclinados. Sala de calderas | casa de cambio | granero | bloque de servicios públicos
- Instalación de un sistema de cerchas para cubiertas inclinadas. Construcción de una casa de armazón junto con el cliente.
- Sistema de cabrios de tejado plano! Casa 9×12
Diagrama de cubierta
El sistema de cabios de un tejado inclinado se compone de varios elementos portantes denominados cabios o pies de cabio. Soportan el peso de los ventisqueros en invierno y de la cubierta.
Estos son los componentes principales, pero también hay varios de apoyo:
- Mauerlat (tirantes horizontales de madera que toman la carga de los cabrios y la distribuyen uniformemente por el perímetro de los muros exteriores);
- bastidores (elementos verticales de madera que proporcionan el soporte de los cabrios a gran distancia entre los muros);
- Puntales (soportes inclinados que realzan los cabrios);
- alféizar (viga horizontal colocada a lo largo del tejado y que sirve de elemento de soporte para las estanterías).
Desde el punto de vista del diseño, el sistema de cabrios es un armazón que ofrece una superficie nivelada con una pendiente predeterminada para instalar la cubierta. Es de madera, ya sean tablas de remate o una viga.
Aunque están disponibles, los elementos metálicos de las vigas se utilizan principalmente para edificios industriales y no se utilizan con frecuencia para cubiertas inclinadas.

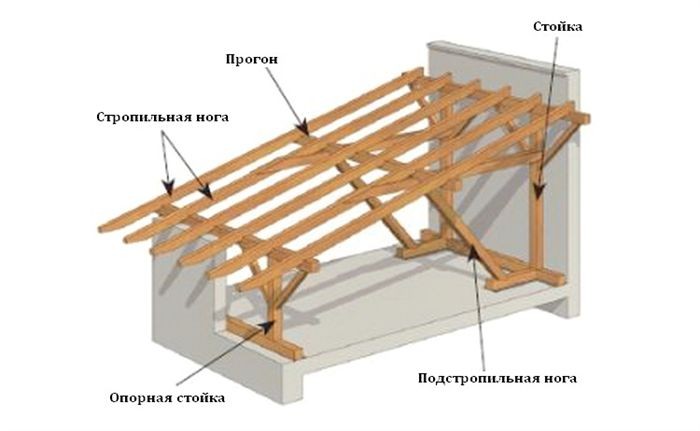

En la imagen, una ilustración del sistema de vigas del tejado a dos aguas:
El diseño y el montaje del sistema de cerchas de un tejado inclinado son componentes esenciales de la construcción que garantizan la estabilidad, la longevidad y el atractivo estético. En este artículo se tratan los aspectos fundamentales del diseño y la construcción de un sistema de cerchas, como la selección de materiales, la medición y el corte de los componentes y el montaje seguro de las estructuras. Puede construir una estructura de cubierta robusta que resista a la intemperie y mejore la integridad general de su proyecto de construcción siguiendo este sencillo proceso.
Tipos

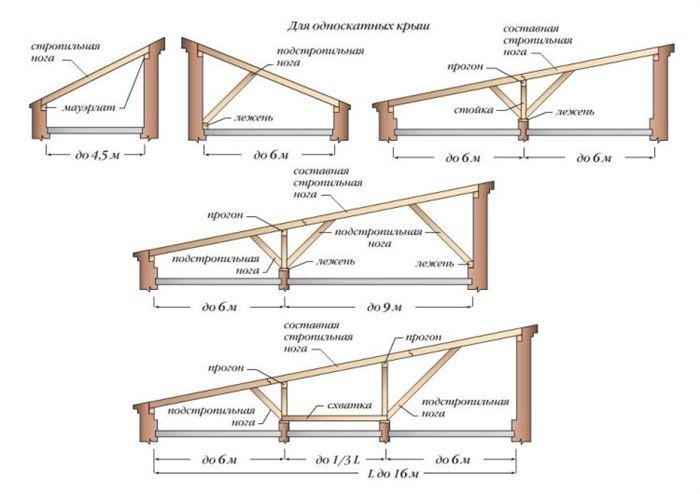

Los sistemas de vigas se presentan en una gran variedad de diseños, cada uno de ellos con unas características únicas y un uso previsto en distintos entornos. Varían en el tipo de distribución de la carga en las paredes y en cómo se apoyan las patas de las vigas. Examinemos cada uno de ellos.
En capas
Las viviendas con un muro de carga interior intermedio suelen utilizar la estructura de cabrios estratificados. La parte central de las patas de los cabios descansa sobre el muro de carga interior (más concretamente, sobre una cama a través de puntales o postes intermedios), mientras que los extremos descansan sobre el mauerlat (puntos opuestos).
El sistema por capas se aplica con características específicas para una cubierta inclinada. Los cabrios se apoyan en dos muros de carga opuestos. El muro más alto sirve de tabique interior cuando no se utiliza.
Los puntales se añaden al sistema para aumentar la capacidad de la estructura de soportar más peso. Puede ampliar la longitud de los vanos a su costa. Los cabrios sin puntales se pueden utilizar para cubiertas de 1 ranura, pero sus luces no pueden ser superiores a 4.5 metros. Con puntales, la longitud máxima es de 6 m.
Colgante
Las granjas prefabricadas tienen la forma de cabrios colgantes, que se elevan hasta el tejado de forma recogida. Sólo queda colocarlas correctamente y fijar los extremos al mauerlat. En general, hay soportes intermedios porque una tabla horizontal llamada puff conecta los extremos de los cabrios.
Impide el reventón de los muros, lo que permite utilizar cabrios colgantes en viviendas construidas con materiales endebles (como el hormigón celular). Este tipo de diseño rara vez se utiliza en edificios altos debido a la mayor dificultad para moverlos e instalarlos a causa de su tamaño y peso.
Los tejados en los que la anchura de la casa es de entre cuatro y cinco metros tienen más probabilidades de utilizar cabrios colgantes. Los puntales se utilizan para reforzar edificios más anchos.
deslizante

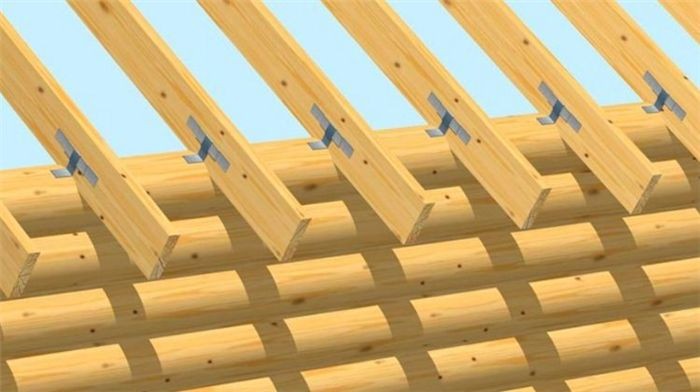

Los cabios deslizantes son un componente accesorio, no una estructura independiente. El material se encogerá durante el funcionamiento como resultado de la absorción y liberación de la humedad atmosférica, por lo que se requiere una compensación.
El soporte deslizante, un elemento de fijación con un orificio oblongo para el elemento de fijación (perno), es el elemento principal y definitorio.
El perno se ajusta a los cambios en la longitud de la pieza desplazándose a lo largo del orificio cuando se modifica el tamaño de la pata del cabrio. El diseño general de los cabrios deslizantes puede ser en capas o suspendido.
Diferencias entre los distintos tipos de cubierta
Cada tipo de cubierta tiene cualidades únicas.
- peso,
- capacidad de carga,
- el método de instalación, etc.P.
Sin embargo, aunque se tenga en cuenta a la hora de diseñar el proyecto, el material de la cubierta no afecta significativamente al diseño del sistema de cabrios. La naturaleza del revestimiento, que incluye el grosor, la densidad de las tablas y otras características, es lo que distingue principalmente a los cabrios para distintos revestimientos.
Chapa ondulada
En los sistemas de vigas de chapa ondulada no es necesario un revestimiento denso, ya que no es necesario unir las tiras longitudinales. En general, las tejas se colocan de forma que quede espacio suficiente entre los elementos de fijación de la chapa ondulada.
La disposición de las propias vigas se decide por el número de soportes adicionales y la distancia entre las paredes opuestas.
Tejas cerámicas
Es necesario utilizar un revestimiento grueso con un soporte impermeable cuando se instalan tejas cerámicas. Debido al gran peso de la cubierta y del tejado, se necesitan soportes adicionales, como puntales y caballetes, para reforzar la estructura de las vigas.
Tejas metálicas
En comparación con las chapas onduladas u otras chapas, las tejas metálicas están formadas por chapas individuales de tamaño relativamente pequeño. El revestimiento inferior se instala de forma que los puntos de instalación de los elementos de fijación y las líneas de unión de las chapas queden precisamente por encima de las tablas.
Por lo general, no es necesario reforzar la estructura de los cabrios; sin embargo, en pendientes pronunciadas, deben utilizarse componentes de soporte adicionales. Este artículo describe cómo construir un tejado a dos aguas con tejas y tejas metálicas.
Ondulín
Dado que la ondulina pesa menos que la mayoría de los materiales, no es necesario instalar un revestimiento continuo. El tamaño del edificio y las variables exteriores se tienen en cuenta a la hora de elegir el sistema de vigas. En este caso, no hay necesidades específicas para el tejado.
Vea aquí cómo colocar ondulín en una cubierta inclinada.
Pizarra
La pizarra tiene un aspecto similar a la ondulina, pero es más pesada. Tras determinar de antemano el peso de la cubierta, debe instalarse un sistema de cabrios reforzados. Esto es especialmente importante cuando se instala la cubierta sobre una superficie de tejado considerable, ya que no se puede permitir que las patas de las vigas se comben excesivamente.
Independientemente del tipo de cubierta que se utilice, hay que tener en cuenta la carga de nieve. Dado que los tejados de cobertizo suelen tener una pequeña inclinación, la nieve suele posarse en el tejado en lugar de rodar por él. Al diseñar un proyecto, hay que tener en cuenta que puede pesar varias toneladas. Vea aquí cómo instalar pizarra en un tejado inclinado.
Matices para varios edificios
El tipo de edificio influye poco en el diseño de las vigas del tejado adosado. En cualquier caso, los soportes de los cabios estarán en paredes opuestas, y la longitud de estos soportes dictará la presencia o no de elementos de soporte adicionales (como puntales y caballetes).
El sistema de cabrios de la ampliación difiere en que las partes superiores de las patas de los cabrios se fijan a la pared como ménsulas en lugar de apoyarse en el Mauerlat.
El peso del borde superior descansa sobre la pared adyacente, mientras que la carga principal es soportada por la pared exterior de la extensión. Aquí, el soporte es una tabla horizontal que se fija firmemente a la pared en lugar de una viga mauerlat.
Instalación de cabrios de bricolaje
Debe prepararse para el automontaje del cabrio.
- tablero canteado de 50 mm de grosor y 140-150 mm de ancho para las patas de las vigas, los puntales y otros elementos estructurales;
- madera de 100 × 150 mm para bastidores y Mauerlat;
- elementos de unión metálicos;
- varillas roscadas M12 o M14 con tuercas y arandelas;
- fieltro para impermeabilizar los extremos de los muros.
Equipo necesario
- sierra de arco, sierra eléctrica;
- taladro eléctrico con un juego de brocas;
- llave;
- cuchillo de zapatero;
- herramientas de medición (cinta métrica, regla, nivel de construcción, etc.).).P.).
Cómo instalar:
- Instalación de una doble capa de tela asfáltica en los extremos superiores de las paredes. Se colocan marcos de madera (mauerlat) sobre ellos y se fijan con pernos de anclaje.
- Instalación de una viga de soporte intermedia – un banco (si es necesario por la distancia entre paredes opuestas). Instalación de los cabrios, fijando su posición mediante esquinas metálicas perforadas y listones inclinados – puntales.
- Colocación de las patas de las vigas. Si la longitud de las tablas no es suficiente, realice la unión longitudinal utilizando superposiciones de la misma tabla unidas con pernos. A veces, para crear una estructura reforzada, se utilizan tablas dobles para las patas de los cabios.
- Alineación de los cabios en un plano. Compruebe la horizontalidad y el ángulo de inclinación de la pendiente, coloque trozos de madera debajo de las tablas combadas.
- Instalación de puntales. Comprobación de la resistencia de las uniones.
- Instalación del revestimiento. Los tablones se colocan de forma que la cubierta del tejado pueda instalarse según los requisitos tecnológicos.
A continuación, puede empezar a instalar el tejado.
Instalación del sistema de cerchas – en el vídeo:
Para garantizar la longevidad y estabilidad de su tejado, es esencial desarrollar un sistema de cerchas inclinadas. Este procedimiento requiere un montaje meticuloso, mediciones precisas y una planificación cuidadosa. Comprender los principios de diseño y seguir los procedimientos de montaje correctos le permitirá construir una estructura sólida que pueda soportar diferentes condiciones meteorológicas y soportar adecuadamente el material de la cubierta.
Es fundamental centrarse en la alineación y la fijación segura de cada componente durante el proceso de montaje. Utilizar materiales de primera calidad y equipos adecuados tendrá un gran impacto en el resultado. Se puede ahorrar tiempo y dinero a largo plazo inspeccionando periódicamente el montaje para comprobar la alineación y la integridad estructural.
Lo más importante a la hora de trabajar con sistemas de vigas para tejados es la seguridad. Los accidentes y las lesiones pueden evitarse creando un entorno de trabajo seguro y utilizando el equipo de protección adecuado. Tanto si eres un experto como un aficionado al bricolaje, seguir estas medidas de seguridad te ayudará a terminar el proyecto de forma eficaz y segura.
Al final, un sistema de vigas para tejados inclinados bien pensado y correctamente montado ofrece un soporte estructural vital, además de mejorar el atractivo visual de su casa. Puede conseguir un tejado resistente que dure muchos años siguiendo las mejores prácticas y haciendo hincapié en la calidad y la seguridad.
