Características del diseño del revestimiento de un tejado inclinado, requisitos de inclinación

La inclinación del tejado es uno de los factores más importantes que hay que tener en cuenta al diseñar el revestimiento de un tejado inclinado. La capacidad de un tejado para evacuar el agua y la nieve, tener un buen aspecto e incluso funcionar con determinados tipos de materiales de cubierta depende de su inclinación o pendiente.

La inclinación de un tejado se expresa comúnmente como la elevación vertical dividida por la luz horizontal. En un tejado con una inclinación de 4:12, por ejemplo, hay 4 subidas verticales por cada 12 horizontales. La selección de la inclinación es importante porque cada situación requiere un uso diferente. Por ejemplo, las pendientes pronunciadas (8:12 o superiores) son adecuadas para evacuar rápidamente la nieve y la lluvia, mientras que las pendientes más bajas (3:12 o 4:12) son más frecuentes en entornos residenciales por su facilidad de construcción y su atractivo visual.

Los requisitos de inclinación del tejado también afectan a su disposición estructural. En las pendientes más pronunciadas se necesitan estructuras más sólidas para soportar las nevadas más intensas y las cargas más complejas derivadas del ángulo pronunciado. Por el contrario, los tejados de menor inclinación son más propensos a encharcarse y tienen una escorrentía de agua más lenta, por lo que pueden ser necesarias técnicas de impermeabilización adicionales o materiales especiales para detener la infiltración de agua.

A la hora de diseñar el revestimiento de una cubierta inclinada, es esencial adaptar el grosor y el tipo de revestimiento a la inclinación de la cubierta. Para proporcionar un soporte suficiente y evitar que se deforme o se hunda bajo el peso de los materiales de la cubierta y las posibles cargas de nieve, las cubiertas con pendientes más pronunciadas suelen requerir un revestimiento más grueso.

En qué consiste?

La palabra "lathing describe un entablado continuo o listones rígidos con una sección transversal comparativamente pequeña que se instalan encima de los cabrios con la intención de:

• Distribución uniforme de la carga sobre el sistema de vigas a partir de la tarima de cubierta y la cubierta de nieve.
• Formación de la pendiente, preparación de la base para una fijación fiable y correcta de los materiales de cubierta.
• Soporta tipos de cubiertas blandas o materiales de gran peso.

Es importante recordar que este diseño no es lo mismo que una contra celosía, que se compone de listones finos y se utiliza para reparar la impermeabilización y proporcionar un hueco de ventilación en tartas aisladas o bajo materiales de cubierta a base de láminas metálicas. Los listones, que se colocan perpendicularmente a los cabrios y refuerzan la estructura principal, son de todos los tipos y alturas.

Las especificaciones de diseño son bastante sencillas: tiene que ser robusto, consistente y fiable. No se permiten cambios en la inclinación o el nivel de los elementos. Lo mismo ocurre con las fijaciones sueltas, las superficies caídas, los bultos o los clavos expuestos. La vida útil de los materiales debe ser al menos tan larga como la del sistema de vigas y la durabilidad general de la tarta.

Ejecución: cuánto se debe realizar, paso

Las cualidades de los materiales de cubierta influyen directamente en el diseño y la pendiente:

• Debajo de las tejas de rollo blando, de betún y de piezas pequeñas, se instalan exclusivamente suelos macizos de contrachapado o de tablas de madera (la mejor opción) o tablones. En casos especialmente difíciles (para tejados de una sola vertiente, con grandes cargas de peso), este tipo de revestimiento puede ser incluso doble (la fila inferior se coloca en el espacio, la fila superior se coloca apretada). Las láminas de estas bases se fijan con una separación de 2 a 10 mm, compensando posibles desplazamientos o alabeos debidos a la dilatación por temperatura o humedad. El suelo debe ser lo más liso y duradero posible; un revestimiento continuo bien colocado debe soportar el peso de un adulto.

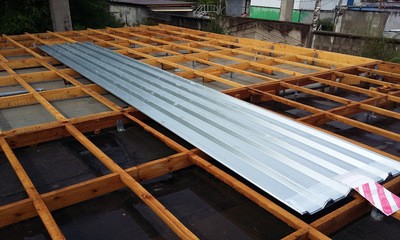

• Bajo la mayoría de los tipos de materiales de chapa (tejas metálicas, chapas onduladas finas, galces), se coloca una celosía estándar con una inclinación entre lamas de 25-45 cm.
• Bajo chapas rígidas de gran formato (pizarra de amianto-cemento, chapas onduladas de alta rigidez), se coloca un entramado fino con una inclinación entre lamas de 50 a 75 cm.

A la hora de elegir el paso preciso de una estructura de celosía, se tienen en cuenta las recomendaciones del fabricante, el ángulo de inclinación de la pendiente y la distancia entre los cabrios (tablas universales). Esto último es especialmente importante tenerlo en cuenta a la hora de instalar cualquier lámina perfilada. No obstante, la capacidad de carga y el tipo de tejado sirven como directrices principales (véase la tabla).

Es importante tener en cuenta que la línea inferior del cálculo de fijación del revestimiento debe alinearse con el borde y los puntos de fijación de los materiales de cubierta.

Esto último es especialmente importante cuando se instalan tejas metálicas. En lugar de utilizar tejas metálicas normales, se coloca un listón más grueso o doble en el borde inferior, y la separación entre cada listón debe coincidir con las especificaciones del fabricante al milímetro más cercano.

En toda la longitud del voladizo, el entablado continuo está presente más allá de los muros (i.e., al menos 5 cm, más es mejor).

Material necesario

Las directrices para seleccionar la madera se rigen por GOST 8486-86, SNiP II-26-76 y las especificaciones de los proveedores de cubiertas. Se acepta un mínimo de 50 x 50 mm para vigas de revestimiento descargadas y de 25 x 150 mm para tablas. Las planchas más anchas tienden a alabearse, por lo que es inútil utilizarlas. La inclinación de las vigas se tiene en cuenta a la hora de elegir los materiales para el entablado continuo (véase la tabla):

Cada pieza de madera utilizada debe estar seca e impregnada con retardantes del fuego y antisépticos. El revestimiento se hunde o deforma cuando la humedad supera el nivel de transporte. Se aclara que la madera debe impregnarse previamente con fungicidas; de lo contrario, los materiales se procesan y secan a fondo en la obra.

Los requisitos medios se aplican al grado de madera. Si la madera de grado II está bien seca y no tiene nudos grandes ni corteza, puede utilizarse para colocar el revestimiento. Sin embargo, no se pueden utilizar materiales claramente inferiores, como losas cubiertas de corteza, madera curvada o ennegrecida por insectos.

Los perfiles metálicos pueden utilizarse en lugar de los materiales de madera si la pendiente del tejado es superior a seis metros. Cuando se instala correctamente, este tipo de revestimiento no presenta desviaciones de nivel, lo que permite que la base permanezca perfectamente nivelada durante un largo periodo de tiempo. Puede soportar el peso de los materiales de cubierta, incluidas las tejas naturales.

Pero este tipo de revestimiento rara vez se instala bajo cubiertas inclinadas debido a su gran peso, la dificultad de fijar revestimientos externos al metal y su elevado coste.

Comprender la inclinación necesaria para una cubierta inclinada es esencial para la estabilidad estructural a largo plazo y el diseño del revestimiento. La inclinación, también conocida como ángulo de inclinación, influye en el aspecto visual del tejado y determina el tipo de materiales y técnicas de construcción necesarios. Este artículo examina cómo los distintos ángulos de inclinación afectan a las decisiones de diseño sobre la eficacia del aislamiento, el drenaje y la selección del material de cubierta. Los propietarios de viviendas y los constructores pueden tomar decisiones bien informadas para garantizar que sus cubiertas inclinadas no sólo sean duraderas, sino también prácticas y estéticamente agradables, investigando estos factores.

Cómo hacerlo?

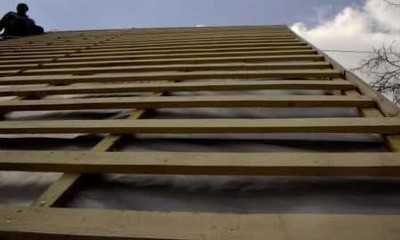

Una vez instalado el sistema de vigas, el trabajo comienza con su nivelación y la resolución de cualquier problema. La instalación suele comenzar desde el lugar donde se fijarán los materiales de cubierta o desde el borde del voladizo hacia arriba.

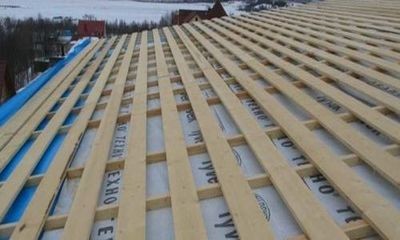

Los pasos exactos varían en función del número de capas del pastel. Por ejemplo, en los edificios residenciales con cubiertas inclinadas aisladas, antes de instalar el revestimiento se instalan láminas hidroaislantes y cortavientos en la parte superior de las vigas, con un hueco de ventilación de 2 centímetros, y se rellena el contramarco.

En los sistemas de entramado continuo, la capa de impermeabilización se aplica encima de las láminas después de colocarlas.

La madera se sujeta con clavos ordinarios (1 PC en el centro de la viga, 2 PC para tablas con una hendidura de 2 cm desde el borde). Todos los bordes afilados y las partes que sobresalgan deben introducirse en el interior, y las juntas de las tablas o láminas deben estar en las vigas. El nivel y la inclinación del revestimiento se comprueban continuamente mientras se rellenan las lamas. Para terminar el trabajo, se inserta en el listón exterior del revestimiento un listón de cornisa que proteja el edificio de las precipitaciones.

Errores comunes de instalación y recomendaciones de construcción

El principal riesgo se deriva de una selección inadecuada del tipo y la inclinación del revestimiento. Debido a esto, la instalación incorrecta de los materiales perfilados resulta de desviarse del intervalo aconsejado por los fabricantes (simplemente no hay ninguna tabla bajo el punto de fijación requerido). El exceso de grosor de las tablas aumenta el riesgo de que los materiales de cubierta se descuelguen, lo que resulta especialmente evidente en las regiones que reciben muchas nevadas.

La creencia de que todos los problemas pueden resolverse bajando el escalón del revestimiento o instalando una cubierta sólida también es incorrecta; en este caso, el presupuesto aumenta considerablemente y el tejado está mal ventilado.

Aparte de los errores de diseño, las transgresiones relacionadas con la tecnología de instalación consisten en

• Ahorrar en madera y en su procesamiento, por ejemplo, comprando tablas con corteza, rechazando los retardantes del fuego y los fungicidas o utilizando tablas y vigas con una sección transversal más pequeña.
• Ajuste excesivo de las láminas al embutir el revestimiento macizo. Sin espacios de compensación de 2-3 mm, estos revestimientos empiezan a hincharse en las juntas. Lo mismo se aplica a la instalación de láminas con diferencias significativas de altura, lo que provoca grietas y fugas.
• Instalación de revestimiento sin resalte.
• Relleno de materiales con diferentes grosores.
• Ignorar la necesidad de comprobar el nivel o instalar la tarima y la cubierta sin nivelar previamente el revestimiento.
• Colocación de un revestimiento continuo o fijación de impermeabilización en rollo con madera sobre el aislamiento sin un hueco de ventilación de 2 cm.
• Fijación de materiales de cubierta de chapa a la base sin listón.

Es aconsejable preparar un lugar para la colocación temporal de los materiales en la parte superior y esbozar una disposición aproximada de los materiales (sobre todo cuando se coloca un revestimiento continuo de láminas) para facilitar el trabajo. El trabajo se realiza con tiempo cálido y seco, independientemente del tipo de listón.

Por supuesto! Para su artículo sobre "Características del diseño del revestimiento de un tejado inclinado, requisitos de inclinación" He aquí una conclusión sucinta:

Es esencial conocer los requisitos de inclinación de un tejado inclinado para garantizar su longevidad y funcionalidad. La inclinación del tejado influye directamente en una serie de variables importantes, como el tipo de materiales que pueden emplearse y el atractivo visual general del edificio.

En comparación con los tejados de menor inclinación, los de inclinación más pronunciada -como los que superan los 45 grados- suelen requerir materiales y métodos de construcción diferentes. Esto se debe a que las pendientes pronunciadas evacuan mejor la nieve y el agua, lo que con el tiempo reduce la probabilidad de goteras y problemas estructurales.

En cambio, la arquitectura moderna suele tener tejados de pendiente más baja, que requieren materiales más resistentes para soportar una evacuación de agua menos eficaz y, posiblemente, incluso más impermeabilización. Comprender estas variaciones facilita la selección de materiales y métodos de construcción adecuados por parte de propietarios y constructores, garantizando un rendimiento óptimo del tejado en su clima y entorno particulares.

En resumen, el diseño del revestimiento de un tejado inclinado requiere un equilibrio entre las preferencias estéticas y factores funcionales como la resistencia a la intemperie y el mantenimiento. Los propietarios de viviendas pueden asegurarse de que sus tejados no sólo tengan un aspecto agradable, sino que también resistan con éxito las inclemencias del tiempo respetando los requisitos de inclinación y eligiendo los materiales adecuados.

Esta conclusión resume los puntos clave del artículo de una manera sencilla, proporcionando a los lectores una comprensión clara de por qué los requisitos de inclinación son importantes en el diseño del tejado.
