Cómo calcular correctamente un tejado a cuatro aguas: fórmulas y procedimientos

Calcular un tejado a cuatro aguas es una habilidad necesaria para cualquiera que trabaje en proyectos de construcción o remodelación. Conocer las ecuaciones y los procesos en juego garantiza que el tejado sea sólido desde el punto de vista estructural y bello desde el punto de vista estético. Comprender estos cálculos es esencial tanto si eres un constructor profesional como si estás pensando en hacer una ampliación.

En primer lugar, un tejado a cuatro aguas se distingue por la forma en que se inclina en los cuatro lados, uniéndose para formar una cresta en la parte superior. Para determinar con precisión su superficie, hay que dividir el tejado en partes manejables. La longitud y la anchura de cada sección son factores importantes para calcular la cantidad de material necesaria.

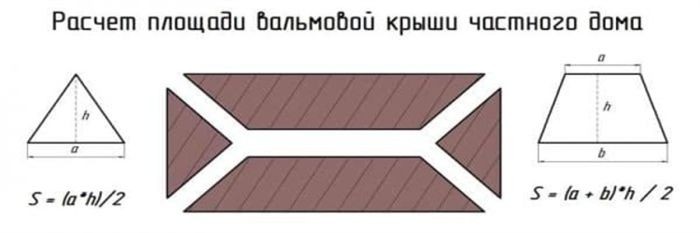

Las fórmulas importantes son las que calculan el área de cada segmento triangular que forman las pendientes y tienen en cuenta elementos adicionales como claraboyas o buhardillas. Aquí, la precisión es crucial porque los errores pueden hacer que se subestimen los materiales o se ponga en peligro la integridad estructural del tejado.

Además, saber calcular el ángulo de inclinación, o pendiente, de cada lado garantiza un drenaje eficaz del agua y evita que se acumule, dos factores esenciales para evitar las goteras y prolongar la vida útil de la cubierta. Puede abordar la tarea de calcular un tejado a cuatro aguas con confianza y asegurarse de que su proyecto avanza sin problemas siguiendo estos pasos.

Características del proceso

La información de partida es:

• Dimensiones y plano de la casa, a saber, los parámetros de las estructuras portantes externas e internas que sostienen el armazón del tejado a cuatro aguas.
• Condiciones climáticascargas de nieve y viento, cantidad de precipitaciones, temperatura media del aire.
• Tipo y peso de todas las capas de la tarta de cubierta (especificado y, si es necesario, ajustado durante el cálculo).
• Otras condiciones operativas (la necesidad de utilizar espacio interno, complicar la configuración o instalar cubiertas adicionales. elementos pasantes, requisitos de diseño).

El cálculo es complicado porque las vertientes a cuatro aguas y trapezoidal tienen características diferentes (pendiente, área y forma), y hay cuatro crestas más además de la cumbrera.

Tanto el cálculo de las estructuras de refuerzo como la selección de la sección transversal de los elementos principales del armazón plantean desafíos.

No se permiten desviaciones hacia abajo. La estimación y el peso del tejado aumentan con grandes desviaciones.

Incluso en el diseño más básico, la estructura siempre se refuerza con puntales; en los edificios residenciales, un tejado a cuatro aguas a menudo debe reforzarse con al menos dos postes verticales de apoyo.

Consulta nuestro artículo para saber cómo se construye un tejado a cuatro aguas.

En este artículo analizaremos los procedimientos y técnicas cruciales para calcular con precisión un tejado a cuatro aguas. Es importante comprender las fórmulas y los procedimientos necesarios, tanto si se está planificando una nueva construcción como si se está renovando una estructura existente. Le guiaremos para que identifique las distintas partes del tejado, calcule la longitud de las vigas a cuatro aguas, calcule la inclinación del tejado y se asegure de que los materiales, como las tejas, tienen las medidas exactas. Estas instrucciones fáciles de entender le proporcionarán las herramientas que necesita para calcular con seguridad un tejado a cuatro aguas para su proyecto de construcción o remodelación.

Preparación del trabajo

El primer paso en el proceso es crear un dibujo básico pero minucioso que le permita medir el área de todas las superficies del tejado (tanto las pendientes totales como las individuales), así como la longitud y la sección transversal de los componentes principales.

El dibujo del tejado se vuelve más intrincado a medida que se definen los parámetros, y se calculan los cabrios intermedios, los componentes adicionales y el pastel del tejado.

En última instancia, el promotor debe recibir un plano preciso de la cubierta en el que se detallen la sección transversal, las dimensiones, los puntos y los métodos de fijación de cada elemento, idealmente acompañado de un modelo tridimensional.

Fórmulas y dibujos

Al realizar un cálculo secuencial:

• Se determina la inclinación óptima de las pendientes, se calcula el ángulo de inclinación de los cabrios.
• Se calculan la altura y los puntos de colocación de la cumbrera, la longitud de las vigas diagonales y centrales y la propia correa.
• Se selecciona la longitud del voladizo del alero y se calcula la superficie aproximada de las vertientes y de todo el tejado. Este indicador se utiliza posteriormente para determinar la carga por 1 m2 .
• Se especifica el peso de la tarima de cubierta y la carga sobre los cabrios.
• Se seleccionan y comprueban la sección transversal de los principales elementos portantes de la estructura (incluidas las vigas y los postes verticales), la inclinación y la sección transversal de los cabrios ordinarios y acortados.
• Se calculan los elementos de refuerzo: puntales, cerchas o travesaños.
• Se realiza un cálculo exacto del torneado, contratorneado y pie.
• Se determina la cantidad necesaria de materiales y elementos de fijación.

Para un cálculo preciso, es conveniente utilizar calculadoras de cubiertas que utilicen fórmulas trigonométricas para determinar los valores indicados:

Cómo calcular la pendiente teniendo en cuenta todas las cargas?

La inclinación de la cubierta a cuatro aguas puede oscilar entre 5 y 60 grados, aunque no son frecuentes los proyectos con inclinaciones modestas o moderadas; la inclinación de la cubierta a cuatro aguas debe ser de al menos 15 grados cuando se utilicen materiales de chapa. Las cargas previstas se tienen en cuenta a la hora de seleccionar una pendiente:

• Peso de la torta del tejado.
• Cargas de viento.
• Peso de la nieve.

Cuando se trata de un tejado a cuatro aguas, la longitud de las vertientes diagonales -es decir, la distancia desde la esquina superior de su conexión hasta la placa de la pared- y la altura del tejado -es decir, la distancia desde el techo o nivel inferior hasta la cumbrera- determinan la inclinación de las vertientes.

Ayuda! Las especificaciones establecidas por los fabricantes de materiales para cubiertas también influyen en la pendiente. Para la mayoría de los tipos, la pendiente ideal oscila entre 20 y 45°.

Proporciones de los elementos de la cubierta

Se calculan los siguientes componentes de dichas estructuras:

1. Obtención de un diseño preciso del armazón de la estructura de la cercha, incluidos los voladizos, el revestimiento y la contracercha.
2. Cálculo de las capas del pastel de techado (materiales en rollo teniendo en cuenta el solapamiento de 10-15 cm y el voladizo detrás de las crestas de las pendientes, el aislamiento y los propios materiales de techado).
3. Cálculo de los materiales para revestir los voladizos.
4. Elaboración de un diagrama de colocación de elementos adicionales – estructuras de paso, ventanas, escotillas, protecciones contra la nieve y canalones.

Sistema de cabrios

Este paso se considera el más difícil, ya que cualquier error cometido en el diseño de la estructura podría provocar su deformación al instalarla o utilizarla. Cuando se hace correctamente, la tarea empieza por definir las dimensiones de la caja de la casa. A continuación, por orden:

1. Se traza un simple plano aproximado del armazón, posteriormente – se afina.
2. Se calcula la cantidad de materiales para la colocación del Mauerlat y de las traviesas, se anota la ubicación exacta y el método de su fijación.
3. Se determina el número y la altura de los postes verticales de soporte, los puntos extremos de su colocación y la longitud del recorrido de la cumbrera. En esta etapa, se recomienda comprobar el cumplimiento de la sección de la placa de alimentación y postes de soporte con cargas de peso utilizando tablas, o ponerlo con un margen (de 150 mm 2).
4. Se calcula la longitud exacta de las patas diagonales oblicuas y su sección transversal. Debido a las restricciones de longitud, la necesidad y los puntos de empalme de la madera también se determinan en esta fase. Debido a importantes (1.5-2 veces superiores a las cargas centrales ordinarias), se recomienda que estos elementos sean dobles o incluso triples. El margen de longitud para la instalación es de al menos un 5%; el método de conexión y fijación en la unidad se selecciona de antemano en función del tipo de cabrios y del número de vigas de cumbrera.
5. Calcule la inclinación y la sección transversal de los cabrios ordinarios y otros elementos del armazón de las vertientes (es decir, los cabrios y las semiplegas).
6. Se determina la necesidad de elementos de refuerzo (puntales, tensores, cerchas).
7. Se elabora el diseño más detallado del armazón.

En esta fase se eligen las fijaciones y las técnicas para organizar el voladizo del alero y conectar todos los nudos y elementos.

Los aleros del tejado a cuatro aguas se pueden formar con potras debido a la longitud de las vigas, pero esto se aclara con antelación.

El diseño del sistema de cabrios de tejado a cuatro aguas se trata con más detalle aquí, y la construcción de un armazón de cabrios se explica detalladamente en este artículo.

Dimensiones de los listones

Dependiendo de la cubierta de tejado elegida, el orden preciso del algoritmo variará, pero en términos generales:

1. Se selecciona el tipo de revestimiento – macizo para revestimientos blandos o para pendientes de poca inclinación o fino en otros casos.
2. Teniendo en cuenta las cargas de peso previstas, se selecciona el grosor de las láminas, tablas o tablones (de 12 mm en el primer caso y de 20 y 50 mm).
3. Se especifica la inclinación del listón principal recomendada por el fabricante y la distancia a la primera plancha. Esto último es relevante cuando se planea cubrir tejados con metal o algunos tipos de tejas compuestas.
4. Utilizando una calculadora o manualmente, cree un diagrama de la disposición de los materiales. Lo ideal es llevar las tablas directamente a la cumbrera o con una ligera hendidura de la tabla superior, con un espaciado uniforme del revestimiento en el resto de las secciones de los taludes.
5. Si se calcula la cantidad necesaria de madera y elementos de fijación, el valor resultante aumenta entre un 5 y un 10%.

Aparte de las indicaciones del fabricante, hay que tener en cuenta cómo varía la inclinación del revestimiento vertido en función de la inclinación de los cabrios (consulte la tabla siguiente). Los materiales se calculan siguiendo un esquema similar al de la colocación de tipos macizos, teniendo en cuenta las tablas de 10-12 mm de ancho necesarias o el espacio de compensación entre planchas.

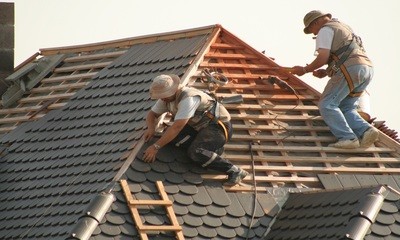

Cubierta del tejado

El algoritmo típico consiste en:

• Aclaración de la zona del talud que debe cubrirse con materiales y la hendidura para fijar los canalones.
• Este valor se divide por la superficie útil de cada hoja, indicada por el fabricante y en función de la pendiente del tejado y los requisitos de estanqueidad.
• El número de láminas resultante aumenta.

Debido a la intrincada forma de las pendientes, se debe tener en cuenta al menos un 30% de desperdicio de materiales de chapa a la hora de seleccionar una cubierta para un tejado a cuatro aguas.

Hay que tener especial cuidado con las tejas metálicas que tienen un perfil complejo o pequeño, se colocan en patrones únicos y tienen muchos puntos de fijación. Los fabricantes aconsejan multiplicar la superficie total de los taludes por un factor de corrección (1.1 y superiores) y verificando los resultados mediante un trazado preciso de las láminas al calcular dichos materiales para estructuras a cuatro aguas.

Para este tipo de tejados, suelen considerarse más rentables y adecuadas las tejas de piezas pequeñas y las variedades laminadas blandas con un dibujo sencillo.

Servicios que le ayudan a calcular las dimensiones y los materiales de construcción

Para elegir el mejor plano, compare sus cálculos con los planos indicativos o utilice las calculadoras de cubiertas en línea, que ofrecen las siguientes prestaciones

• stroy-calc.ru es un popular servicio que permite obtener todos los parámetros geométricos de un tejado a cuatro aguas. Con su ayuda, puede calcular los materiales y comprobar la conformidad de la estructura, el revestimiento y el recubrimiento con las cargas previstas.
• calcstroy.ru es una calculadora que proporciona indicadores precisos del consumo de material y dibujos en proyección bidimensional.
• tiza.pro – un servicio para realizar cálculos complejos y obtener dibujos y diseños tridimensionales de un tejado a cuatro aguas.

Es crucial tener en cuenta que la mayoría de estos servicios sólo son capaces de proporcionar datos en caso de que se disponga de datos iniciales precisos y no están pensados para el diseño de tejados intrincados desde cero.

Por ejemplo, comprueban que la sección transversal de la madera cumple con las cargas y calculan las pendientes a una altura de cumbrera conocida, pero no las determinan). Sin embargo, funcionan de maravilla si necesitas averiguar qué dibujo es el mejor y estimar el coste.

Si confías en tus habilidades, puedes utilizar KZ-Cottage, 3D Max, AutoCAD o Archikad para diseñar el tejado y cualquier otra parte de la casa. Es mejor que los principiantes y los que no tienen un título de arquitecto se inscriban en el programa ArCon.

Aplicaciones como Google SketchUp, FloorPlan 3D, VisiCon y Home Plan Pro también pueden utilizarse como alternativas a programas complicados.

Vídeo útil

Vea este útil vídeo para aprender a utilizar una calculadora en línea para calcular el coste de un tejado a cuatro aguas:

Para calcular correctamente un tejado a cuatro aguas, siga estos pasos:	1. Mida la longitud y la anchura de la huella del edificio.
2. Determinar la inclinación o pendiente del tejado.	3. Calcule el recorrido y la elevación de cada pendiente del tejado.
4. Utilizar el teorema de Pitágoras para hallar la longitud de las vigas de las caderas.	5. Suma las longitudes de todos los cabrios para obtener la longitud total.
6. Calcular el área de cada sección triangular del tejado.	7. Suma las áreas para hallar el área total del tejado.
8. Tenga en cuenta los voladizos y las características adicionales en sus cálculos.	9. Compruebe la exactitud de sus mediciones y cálculos.

A la hora de calcular un tejado a cuatro aguas hay que seguir varios pasos cruciales para garantizar la precisión y la eficacia en su proyecto de construcción. Para determinar la huella de su edificio, mida primero su longitud y anchura. Esto sirve de base para calcular la superficie cubierta por el tejado.

A continuación, elija el ángulo de inclinación del tejado, que determinará su pendiente y capacidad de drenaje. Los ángulos de inclinación más comunes van de 4/12 a 6/12. Los ángulos de inclinación más pronunciados requieren más materiales para evacuar eficazmente el agua.

Utilizando el teorema de Pitágoras, determine la longitud de las vigas de las caderas utilizando estas medidas. Para cortar con precisión los cabrios, es necesario conocer la medida diagonal desde el alero hasta el pico, que se puede encontrar utilizando este teorema.

Una vez que conozca la longitud de los cabrios, utilice las fórmulas correspondientes para calcular la cantidad total de cabrios que necesita su tejado. Este paso le permitirá planificar con precisión la construcción y comprar la cantidad adecuada de materiales.

No olvide tener en cuenta elementos adicionales como las cumbreras y los voladizos, que son cruciales para la solidez estructural y el atractivo visual del tejado a cuatro aguas. Verifique sus cálculos una vez más para evitar errores costosos y garantizar un proceso de construcción perfecto de principio a fin.

Vídeo sobre el tema

Sistema de vigas del tejado a cuatro aguas./Sistema de cabrios. Sutilezas que no todo el mundo conoce!

Viguetas multiángulo .Parte 1 – cálculo de los cabrios

Nudo Mauerlat en el tejado a cuatro aguas

Cálculo del sistema de cabrios del tejado a cuatro aguas
