Cómo hacer con tus propias manos el encofrado adecuado para los cimientos de una casa?

Cualquier casa debe tener unos cimientos fuertes, y uno de los pasos más importantes en este proceso es hacer el encofrado adecuado. En esencia, el encofrado es un molde improvisado que se utiliza para mantener el hormigón en su sitio mientras se endurece. Aunque crear tu propio encofrado para los cimientos de una casa puede ser un satisfactorio proyecto de bricolaje, son necesarias una planificación y una ejecución cuidadosas para garantizar unos cimientos resistentes y duraderos.

En primer lugar, determine el tipo de cimentación necesaria de acuerdo con los códigos de construcción locales y los planos de la casa. Para diseños más pesados o intrincados, los tipos comunes son los cimientos de balsa y los cimientos de tira para estructuras convencionales. Para cada tipo, se necesitan técnicas de encofrado específicas que soporten el peso y la forma del hormigón mientras fragua.

Una vez decidido el tipo de cimentación, reúna sus suministros. Para mantener el encofrado en su sitio, suele consistir en tablas o paneles de madera resistentes, elementos de fijación como clavos o tornillos, y tirantes o soportes. Asegúrate de que los materiales utilizados son lo bastante resistentes para soportar el peso y la presión del hormigón húmedo.

A continuación, nivele y despeje la zona en la que se verterán los cimientos para preparar el terreno. Utilizando cuerdas y estacas, mida con precisión las dimensiones de los cimientos basándose en las dimensiones que figuran en los planos del edificio. Esta disposición sirve de plano para construir el encofrado con precisión.

Construir el encofrado propiamente dicho consiste en unir los tablones o paneles de madera para formar un contenedor robusto para el hormigón. En primer lugar, utilice clavos o tornillos para fijar las tablas o paneles al perímetro de los cimientos. Para mantener la estabilidad del encofrado y evitar que se mueva durante el proceso de vertido, utiliza tirantes u otros soportes externos.

Presta especial atención a que las juntas y esquinas del encofrado estén bien selladas y reforzadas. Esto contribuye a que los cimientos sean lisos y uniformes al evitar fugas o protuberancias durante el vertido del hormigón. Tenga especial cuidado de apuntalar el encofrado a intervalos regulares en zonas con terreno irregular o para cimentaciones más profundas.

Por último, asegúrese de que el encofrado esté exactamente a escuadra y nivelado antes de verter el hormigón comprobando dos veces todas las medidas y alineaciones. La posibilidad de cometer errores que puedan poner en peligro la integridad de los cimientos se reduce gracias a esta minuciosa preparación. Cuando esté satisfecho, proceda a verter el hormigón en el encofrado, asegurándose de mezclarlo y verterlo siguiendo las mejores prácticas para crear unos cimientos resistentes para su casa.

Los cimientos de tu casa estarán hechos para durar si sigues estas instrucciones y te tomas el tiempo necesario para construir el encofrado correctamente, dando al resto de tu proyecto de construcción una base sólida.

Cómo preparar la obra	Determine la disposición y las dimensiones de los cimientos.
Elegir los materiales	Seleccionar madera contrachapada, madera aserrada y estacas resistentes para el encofrado.
Colocar el encofrado	Fije firmemente el encofrado para evitar fugas de hormigón.
Colocación del refuerzo	Colocar barras de acero o malla dentro del encofrado para reforzarlo.
Vertido del hormigón	Verter y nivelar el hormigón uniformemente en el encofrado.
Curado	Cubrir la cimentación con láminas de plástico para que se cure lentamente.

Dispositivo

Se utiliza una estructura llamada encofrado para crear el armazón de los futuros cimientos. Incluye:

• Escudos que impidan que el hormigón líquido se extienda;
• separadores y abrazaderas para unir las piezas estructurales de modo que no se desvíen en direcciones diferentes ni se plieguen hacia dentro;
• Andamio auxiliar, que permite fijar los escudos en una posición.

El encofrado es básicamente un molde en el que se coloca el hormigón líquido para que se solidifique.

Dado que la estructura se compone de diversos materiales, existe una norma correspondiente que indica el valor máximo de deflexión de la estructura: 1/400 de la longitud para las estructuras aéreas, y 1/250 para las subterráneas.

Este indicador es necesario para garantizar que los cimientos no se muevan o que los propios paneles no se fracturen por el peso interno durante el vertido del hormigón.

Características de los distintos diseños

Existen numerosas variedades primarias:

1. Desmontables una estructura que se desmonta después de que el hormigón se haya endurecido hasta alcanzar la dureza deseada. Los más utilizados para construir casas de campo. Este tipo de construcción es económicamente ventajoso, ya que tras el desmontaje, el encofrado puede reutilizarse. Suelen utilizarse para cimentaciones en bandas, pero pueden emplearse en cimentaciones de pilares o losas.
2. Fijo El encofrado es un marco prefabricado que, una vez endurecido el hormigón, se convierte en parte de la cimentación.
3. Para las bases columnares, se utilizan tubos de amianto-cemento o metal.
4. Y para cinta – encofrados prefabricados de espuma de poliestireno, hormigón armado, madera u hormigón celular, y en algunos casos de DSP y tablero de fibras.

En función de los tipos primarios, existen subtipos de encofrados, como los de bloques, los ajustables y los neumáticos.

El encofrado es el primer paso para construir unos cimientos sólidos, y puede hacerlo usted mismo con una preparación cuidadosa y herramientas sencillas. Este artículo le guiará a través de los procesos cruciales para la construcción de encofrados, que garantizan la resistencia y la longevidad de sus cimientos. Todo lo que necesita saber se tratará en términos claros y comprensibles, desde la selección de los materiales adecuados hasta el montaje y refuerzo del encofrado. Puede afrontar con confianza esta importante parte del proyecto de construcción de su casa siguiendo estos pasos.

Cálculo

Utilizamos el ejemplo de las tablas de madera para calcular la cantidad de material. Para determinar la cantidad se utiliza la siguiente fórmula:

Para 1 m 3 se necesitan entre 40 y 65 piezas, en función de la anchura del tablero. Dado que todas las piezas necesarias para fijar las tablas y los separadores supondrán aproximadamente la mitad del coste total, es necesario añadir la mitad de esa cantidad al coste estimado de las tablas. Si no se dispone de todos los elementos necesarios, los accesorios y herramientas requerirán costes adicionales.

Para ello, hay que aplicar la siguiente fórmula para determinar el espesor mínimo necesario:

• G – carga interna sobre el encofrado producida por el hormigón. G=q*H, Donde q – peso específico del hormigón, que es de 2500 kg/m 3, y H – altura de los cimientos.
• n – coeficiente de compactación del hormigón, que es igual a 1 si no se utiliza la retracción por vibración.
• I – distancia en metros entre los soportes que sujetan los tableros.
• T – resistencia del material con el que se fabrican los escudos. Para la madera, esta cifra es de 8*105 kg/m2 .

Dado que el hormigón de la cimentación puede variar en densidades, composiciones y grados, se utiliza el parámetro medio -típicamente 25 mm- para determinar el grosor del tablero.

Selección de materiales

Para fabricar los escudos se utilizan los siguientes materiales:

• Metal. Es la opción más cara para montar un marco. Para los escudos se utilizan chapas de acero, cuyo grosor es de 1-2 mm. Este tipo de construcción es muy adecuado para cimentaciones en tiras y monolíticas, ya que la armadura puede soldarse a las paredes del encofrado. Las chapas metálicas son fáciles de doblar a la forma deseada, lo que ayuda a crear la forma deseada de la base.
• Hormigón armado es más barato que el metal, pero también tiene un coste elevado. Para este encofrado se utilizan placas que ayudarán a reducir el consumo de la mezcla para los cimientos, pero sin perder resistencia. Como las placas de hormigón armado son pesadas, habrá que utilizar equipos especiales para su instalación.
• Poliestireno expandido es un material ligero para encofrados permanentes, en cuyo interior se puede instalar armadura metálica. La ventaja de este tipo de diseño es la facilidad de su instalación y recorte, y la desventaja es la dificultad de seleccionar los elementos de esquina y los redondeos.
• Encofrado de madera puede estar hecho de diferentes tipos de material: tablero canteado, contrachapado, tablero de fibras, OSB o aglomerado. Un encofrado de estos materiales se suele hacer para una base desmontable. La madera es el material más barato y más utilizado en la construcción de encofrados. La desventaja de este material es que necesita un buen refuerzo.
• Materiales disponibles, para el encofrado también se puede utilizar, por ejemplo, pizarra, chapas galvanizadas, chapas onduladas. La desventaja de esta elección es la complejidad del montaje y la escasa resistencia de los escudos.

A propósito de una nota. Los tableros se suelen utilizar junto con la lámina para construir una base de listón, ya que la lámina rellena las grietas del tablero.

Las planchas de contrachapado grueso funcionan bien como sustituto. Son más fáciles de instalar y desmontar y requieren menos elementos de fijación.

Montaje de la base de listones

Aunque la experiencia y los conocimientos son necesarios para una correcta instalación del encofrado, algunas estructuras básicas pueden montarse a mano sin la ayuda de expertos. Examinemos la instalación tanto del encofrado permanente como del desmontable examinando los ejemplos que se ofrecen a continuación.

Extraíble

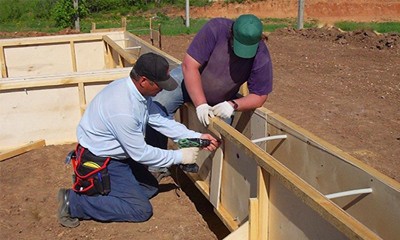

Utilicemos una estructura de madera contrachapada como ejemplo para examinar cómo instalar un armazón desmontable. Para montar este diseño, necesitarás

1. Selecciona el material para los escudos. Para ello, es necesario calcular la resistencia de la plancha de madera contrachapada que se necesita para los cimientos, con el fin de saber qué grosor debe tener el encofrado (la mayoría de las veces, se utilizan planchas a partir de 30 mm).
2. Corte las planchas en piezas del tamaño requerido.
3. Conecte las piezas de madera contrachapada en un panel utilizando tacos de madera y clavos.

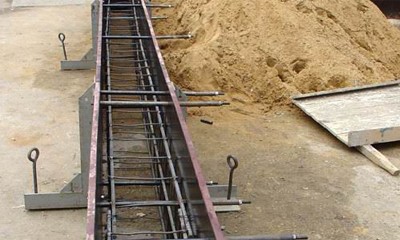

4. Instalar la estructura montada en una zanja previamente excavada y rellena de arena. La cara lisa de la chapa debe quedar hacia dentro, y los tacos de sujeción hacia fuera.
5. Compruebe que los paneles ensamblados no tienen huecos entre ellos. Si hay huecos, deben eliminarse antes del vertido.
6. Instale el marco conectado hecho de refuerzo dentro de la zanja entre las chapas.
7. Desde el exterior, los paneles deben reforzarse con clavijas. Para ello, se clavan tacos de madera cerca de los paneles.
8. Para evitar que la estructura se desplome, se instalan separadores de madera o tablas en el interior, en la parte superior de la zanja.
9. Después de esto, se puede verter el hormigón.

Toma nota! Hay casos en los que se aplica una lámina desde el interior para cubrir aún más la madera contrachapada. Esto ayudará a sellar mejor las juntas y garantizará que los paneles permanezcan limpios durante el desmontaje, lo que permitirá su reutilización.

El siguiente vídeo le enseñará cómo instalar y asegurar el encofrado de madera contrachapada para cimientos:

Fijo

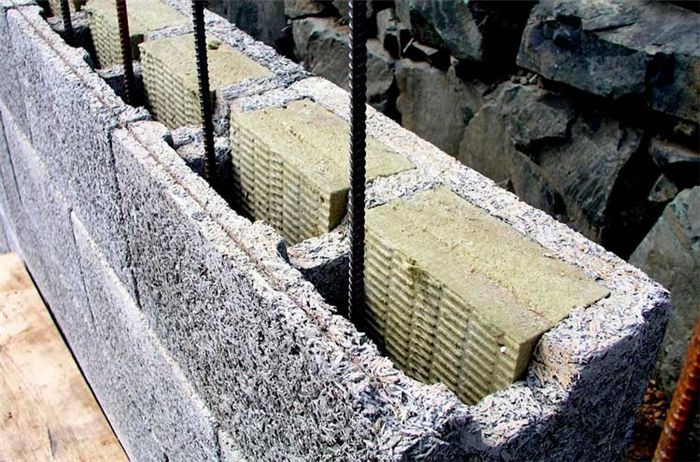

Utilizando como ejemplo bloques compuestos de hormigón de madera o de hormigón celular, examinemos cómo podría armarse una cimentación permanente. Necesitará: para montar

1. En la zanja excavada, en la que deberá verter un colchón de arena y piedra triturada, instale los bloques de esquina, ensartándolos en la armadura.
2. Después de colocar la primera vuelta, instale refuerzo horizontal solapado dentro de los bloques. También es necesario atarlo con alambre o bridas de plástico.
3. Colocamos la segunda hilera, haciendo un análogo de albañilería (superposición de bloques) con un desplazamiento múltiplo de 250 mm.
4. En la fase de colocación de la segunda vuelta, se hacen recortes para las comunicaciones;
5. Durante la instalación de las vueltas siguientes, es necesario colocar una jaula de refuerzo en cada una de ellas.
6. Se instalan de 2 a 4 filas a la vez, para que no queden abultamientos, la última de ellas se rellena con hormigón sólo hasta la mitad.
7. En algunos casos, se utilizan boquillas en forma de U o almohadillas especiales para proteger los bloques de la mezcla, que se retiran después del vertido.
8. Para mejorar la retracción y evitar la formación de burbujas de aire, se utilizan dispositivos de vibración de baja potencia.
9. Se recomienda no dar más de 3-4 vueltas al día, para no desgarrar las hileras inferiores.

La instalación de encofrados de diferentes bloques, como hormigón de madera, hormigón celular o espuma de poliestireno, es adecuada para esta técnica. En este último caso, el refuerzo adicional puede fijarse directamente en las paredes de polímero o en el espacio entre ellas.

Matices de instalación para diferentes bases

• Para cinta La mayoría de las veces, se realizan encofrados de madera desmontables (a partir de planchas o tablas de contrachapado). Las etapas de su montaje se describen más arriba.
• Al disponer un pilar también se utilizan tableros de cimentación. La mayoría de las veces se necesitan para sujetar tuberías o encofrar pilotes. A diferencia de la cimentación en bandas, en este tipo de cimentación los tableros se instalan verticalmente, formando un prisma o cilindro. Cada uno de estos pilares se refuerza por separado, tras lo cual se realiza el zunchado. La parte inferior de la pila puede verterse sin encofrado.
• Para losa el escudo de cimentación se realiza en una fila (la parte plana hacia el interior) a lo largo de los lados exteriores de todo el perímetro del edificio. Al instalar este tipo de encofrado, se requiere un cálculo adicional de la resistencia de los muros, ya que la presión sobre ellos será mayor. Para disponer esta forma bajo la losa, a veces se utilizan planchas de poliestireno expandido o poliestireno, ya que con su ayuda se puede hacer una estructura no separable que proporcionará aislamiento térmico y acústico adicional.

Cómo colocar por nivel?

La superficie de los cimientos debe estar nivelada porque, de lo contrario, los muros podrían hundirse y aumentar el peso sobre los cimientos, lo que podría causar daños.

Se aconseja construir la estructura ligeramente más grande que la altura de base necesaria en lugar de intentar nivelar la parte superior perfectamente. A continuación, debe trazarse en el interior de los escudos una línea recta que servirá de nivel.

Para completar todo con precisión, necesitará

1. determinar la altura necesaria de los cimientos en el punto de marcado más bajo;
2. aplique un nivel (de agua o láser) para trazar la línea de salida;
3. Después, con otro nivel, dibujar rayas similares en las estacas restantes, y luego conectar estas líneas en una sola.

El propio encofrado puede nivelarse ocasionalmente para que sirva de marcador. Esto se consigue instalando pilares alrededor del borde de la zanja, entre los que se tiende hilo de pescar o cuerda. Se puede utilizar un nivel para nivelarlas. Además, se puede crear un encofrado uniforme simplemente serrando la parte superior según sea necesario.

Cuándo se puede retirar tras el vertido??

Cuando el hormigón se haya secado por completo, hay que desencofrar. En circunstancias ideales, este proceso puede completarse en dos semanas; sin embargo, las normas aconsejan retirar los escudos entre 28 y 30 días después del vertido.

Deshacerse de la estructura necesaria

1. retire todos los montantes y tuercas que se utilizaron durante la instalación;
2. retirar los puntales y soportes del exterior, y también las estacas;
3. Desatornille los tornillos que fijaban los separadores internos;
4. sacar las barras y retirar los escudos.

Elegir el encofrado adecuado para los cimientos de tu casa es esencial para garantizar una base sólida y duradera. Al principio se necesitan estacas, madera contrachapada o tablas para el encofrado, clavos o tornillos, un martillo o taladro y un nivel. Asegúrese de que la zona está nivelada y libre de escombros antes de verter los cimientos.

A continuación, marque la ubicación del encofrado trazando las dimensiones de los cimientos en el suelo con estacas y cuerdas. Al anclar firmemente las estacas, asegúrate de que estén niveladas y tengan la altura adecuada para la profundidad de los cimientos. Asegúrese de que las planchas de contrachapado o las tablas resistentes están firmemente sujetas a las estacas antes de construir el encofrado propiamente dicho.

Verifique la exactitud de todas las medidas y niveles una vez colocado el encofrado. Cualquier error aquí podría comprometer la integridad de toda la cimentación. Para evitar que el hormigón gotee, presta atención a las juntas y esquinas y asegúrate de que están bien selladas.

Utilice un desencofrante en el interior del encofrado antes de verter el hormigón para evitar que se adhiera al hormigón después de verterlo. De este modo, te asegurarás de que el encofrado pueda retirarse fácilmente más adelante, dejando los bordes limpios. Vierta el hormigón gradualmente, nivelándolo y compactándolo bien para evitar superficies irregulares o bolsas de aire.

Siguiendo las indicaciones del fabricante, deja que el hormigón se cure correctamente después de verterlo. Cuando el encofrado se haya secado, retíralo con cuidado, empezando por los soportes internos o las estacas. Para no dañar el hormigón recién fraguado, tómese su tiempo. Por último, antes de iniciar cualquier construcción adicional, comprueba que los cimientos no presentan desperfectos y realiza las reparaciones necesarias.
