Cómo aislar correctamente un tejado con arcilla expandida?

Una forma inteligente de mejorar el confort y la eficiencia energética de su vivienda es aislar el tejado con arcilla expandida. La arcilla expandida es una opción de material habitual tanto para constructores como para propietarios de viviendas debido a sus excepcionales cualidades aislantes y su ligereza. Este artículo le guiará a través del proceso de aislamiento de tejados de arcilla expandida y le proporcionará la información y las instrucciones necesarias para completar el trabajo con éxito.

Es fundamental comprender la importancia del aislamiento antes de comenzar el proceso de aislamiento. Su casa será más cálida en invierno y más fría en verano con un tejado bien aislado. Esto reduce el consumo de energía y las facturas de servicios, además de aumentar el confort. Al ser resistente y ligera, la arcilla expandida proporciona un aislamiento térmico superior sin aumentar significativamente el peso de la estructura del tejado.

Para preparar el trabajo de aislamiento, debe seguir algunos pasos cruciales. Antes de aislar su tejado, evalúe su estado actual y asegúrese de que se han realizado todas las reparaciones o el mantenimiento necesarios. Para evitar más problemas, es esencial retirar los restos del tejado y asegurarse de que el drenaje es adecuado. Además, mida las dimensiones y la pendiente de su tejado para determinar la cantidad de arcilla expandida que necesitará.

El aislamiento de arcilla expandida se aplica uniformemente sobre la superficie del tejado durante el proceso de aislamiento. Los gránulos de arcilla expandida son perfectos para proyectos de bricolaje porque son ligeros y manejables. Para obtener una capa uniforme de aislamiento, comience por un extremo del tejado y vaya avanzando hacia el otro. Para obtener los mejores resultados, puede decidir añadir más capas o mezclar arcilla expandida con otros materiales aislantes, en función de su clima y sus necesidades de aislamiento.

Características, pros y contras de la arcilla expandida

Los gránulos pequeños, en su mayoría esféricos y porosos de arcilla cocida se conocen como arcilla expandida. se obtiene calentando rápidamente esquisto arcilloso humedecido o arcilla fusible. La materia prima "hierve" durante el proceso de evaporación del agua, se crea un gran número de poros que confieren a la arcilla expandida su capacidad para soportar el calor.

Ventajas y desventajas

La arcilla se puede cocer para producir un material que presenta ventajas e inconvenientes. Entre los beneficios que hay que mencionar están:

• bajo precio por 1 m3 de material. Sin embargo, hay que dar algunas explicaciones al respecto: en envases pequeños, el aislamiento es bastante caro. la arcilla expandida sólo puede comprarse en big-bags a un precio asequible
• larga vida útil, comparable a la vida operativa del edificio en su conjunto;
• resistencia a los cambios bruscos de temperatura – en condiciones domésticas es imposible crear condiciones en las que se inicien procesos destructivos en el interior de los gránulos;
• no se relaciona con materiales inflamables
• alta resistencia a las heladas – soporta de 150 a 300 ciclos de congelación/descongelación;
• bajo peso específico;
• versatilidad – se puede utilizar como relleno y relleno para hormigón ligero;
• seguridad medioambiental;
• tecnología de aislamiento sencilla;
• resistencia a hongos, moho y ratones con ratas.

Entre los inconvenientes se encuentran:

• nivel muy alto de absorción de agua, que alcanza el 25% en los gránulos enteros y el 40% en los dañados;
• las propiedades de aislamiento térmico se manifiestan sólo cuando la capa de aislamiento térmico se rellena abiertamente con un espesor de 200 mm y superior
• gran cantidad de polvo fino que penetra en todas las grietas durante el relleno.

Ver el trabajo "La arcilla expandida como aislante" para más detalles sobre la arcilla expandida, incluido un análisis en profundidad de sus ventajas e inconvenientes.

Características

La elevada gama de valores del aislamiento con arcilla expandida puede atribuirse a la alta calidad de las arcillas. He:

• conductividad térmica – 0.1-0.18 W/(m×°K). 0.23 W/(m×°K);
• densidad – 300-800 kg/m 3 . En St. Petersburgo, para la arcilla expandida producida localmente, esta cifra es de 1.200 kg/m3;
• resistencia a la compresión – 1.0-4.0 mPa.

Qué arcilla expandida elegir para el aislamiento de tejados

La arcilla expandida se presenta en diversas variedades:

• arena formada por partículas cerámicas de forma arbitraria de hasta 5 mm de tamaño. Tiene una alta conductividad térmica (0.15-0.18 W/(m×°K), por lo que es exagerado clasificarlo como material aislante. Se utiliza principalmente en la producción de hormigón ligero y como capa subyacente para aislar superficies horizontales;
• grava, cuyos gránulos tienen un aspecto redondeado y una variación significativa de tamaño, de 5 a 40 mm, debido a lo cual los fabricantes empezaron a clasificar la grava en fracciones: pequeña, mediana y grande, pasando los gránulos por tamices con diferentes tamaños de celda.

Además de añadirse como aditivo a las soleras de cemento y arena y al hormigón ligero, los gránulos cerámicos se utilizan como aislante. Las densidades bajas y los tamaños de partícula grandes proporcionan las mejores cualidades aislantes. La regla general es que el peso de un material indica cuántos poros de aire contiene, y cuantos más poros, menor es la conductividad térmica del material.

• La piedra triturada tiene gránulos con bordes y esquinas afilados. Se obtiene triturando grandes trozos de arcilla sinterizada. En la construcción se utilizan gránulos de 5 a 10 mm de tamaño.

La mejor arcilla expandida para el aislamiento de tejados puede elegirse fácilmente en función de las características antes mencionadas.

• Para un tejado inclinado no es necesario verter una capa de cobertura. Por lo tanto, puede arreglárselas con grava y no comprar arena. Los gránulos de gran fracción tienen una baja tasa de transferencia de calor, pero no pueden compactarse herméticamente, por lo que una capa de este tipo transmite fácilmente el calor. El resultado es que, para aislar un tejado inclinado, hay que comprar arcilla expandida de fracciones fina y media en proporciones aproximadamente iguales.
• Para un tejado plano se necesita una capa subyacente de arena de 3-5 cm de grosor. Por lo tanto, se compra aproximadamente el 10% del volumen total de relleno. Una fracción grande no es adecuada por las razones antes expuestas. La grava de fracciones pequeñas y medianas permanece en proporciones aproximadamente iguales.

Qué capa se necesitará

El tipo y el grosor del aislamiento de la cubierta están predeterminados en el proyecto (requisitos SNiP), de acuerdo con todas las normativas del sector. En caso de que esto no se haya completado o si no existe un diseño, se pueden utilizar fórmulas térmicas específicas para calcular la capa necesaria de aislamiento térmico.

Se trata de una tarea ardua porque hay que determinar los valores de numerosos derivados. Por ejemplo, ni siquiera los constructores experimentados saben dónde buscar el valor del coeficiente de la zona climática. Por eso, los internautas entendidos descubren una serie de sitios web que incluyen calculadoras en línea, como ésta, para ayudar a realizar los cálculos necesarios.

Sin embargo, puedes ir en una dirección diferente y beneficiarte de la experiencia adquirida.

• El grosor de la capa de arcilla expandida para el aislamiento de tejados depende de su tipo.
• La arcilla expandida como aislante empieza a funcionar sólo cuando el grosor de la capa es superior a 20 cm.
• Un tejado inclinado no puede soportar cargas estructurales importantes, ya que debe tener un margen de seguridad para la nieve.
• Para aislar las estructuras de hormigón con arcilla expandida, el espesor mínimo del relleno para la Rusia central es de 30 cm.
• La capa mínima de aislamiento térmico de gránulos cerámicos para estructuras de madera es de 40 cm o más.

Vamos a resumir el punto más importante de todo lo que se ha dicho: para un tejado inclinado, la capa de arcilla expandida sólo puede tener entre 20 y 30 cm de grosor; no puede soportar un invierno nevado. Por lo tanto, si no vives en un clima cálido, merece la pena que te plantees si aislar o no tu casa con este método. Como alternativa, añada más aislamiento al techo desde el lado del ático o desde abajo. También puede utilizar otro tipo de aislamiento para añadir más aislamiento al tejado.

Este tipo de tecnología aislante es perfecta para los tejados planos, ya que permite verter fácilmente una capa de arcilla expandida de entre 30 y 40 cm de grosor. También hay que tener en cuenta consideraciones económicas.

Materiales y herramientas

Tanto los tejados inclinados como los planos, que requieren aislamiento térmico, pueden encontrarse en viviendas particulares y edificios de gran altura. Por lo tanto, para aislar un tejado utilizando arcilla expandida, se necesitan diferentes suministros y equipos. Esta es una lista exhaustiva de todo lo que necesitarás, junto con una indicación de su ubicación:

• arena de arcilla expandida – necesario para aislar un techo plano;
• gránulos de arcilla expandida de medida 0.5-20 mm en aproximadamente las mismas proporciones de grado M250-M350;
• cemento Portland para lechada de cemento, grado M300;
• tableros canteados de 20-25 mm de grosor de cualquier anchura o planchas de OSB (contrachapado);
• madera blanda de 25-35 cm de ancho y 50-75 mm de grosor;
• película de barrera de vapor tipo C o película de polietileno simple;
• membrana cortavientos tipo A (AM);

Nota: El artículo "Instalación de una barrera de vapor con tus propias manos" entra en gran detalle acerca de los diferentes tipos de películas, sus usos y técnicas de instalación.

• una tabla de cualquier tamaño para la compactación manual del relleno;
• listones para instalar la contra celosía;
• tornillos para madera;
• esquinas metálicas para fijar la madera al suelo;
• malla de refuerzo para verter la lechada en un tejado plano;
• escocés;
• tabla o regla para nivelar arcilla expandida;
• un destornillador con una broca en cruz para tornillos autorroscantes y un accesorio mezclador para preparar la lechada de cemento;
• cuchillo de construcción;
• ruleta;
• recipiente para la solución;
• cubos para suministrar arcilla expandida a un tejado inclinado.

Cálculo de la cantidad de arcilla expandida

Para determinar el volumen de arcilla expandida para aislamiento se puede utilizar la siguiente fórmula: V = S x h x 1.2, donde

• V es el volumen de arcilla expandida;
• S – área de aislamiento;
• espesor h de la capa termoaislante;
• 1.2 – factor de corrección de la contracción para un tejado plano. Para suelos inclinados – 1.1.

A veces, los clientes indican el volumen en litros, lo que dificulta el cálculo del número necesario de sacos. Todo es fácil en este caso. 3 1000 l en 1 m. Como resultado, la cantidad hallada aplicando la fórmula durante los cálculos debe multiplicarse por 1000 y dividirse por la capacidad en litros de la bolsa.

Trabajos preparatorios

La instalación del aislamiento de tejados no requiere prácticamente ningún trabajo de preparación. Todo se reduce a limpiar el tejado plano de polvo y escombros.

Impermeabilizar un tejado plano e instalar suelo en un tejado inclinado son tareas que realizan muchos expertos. Los redactores del sitio web StroyGuru afirman que estos trabajos siguen estando relacionados con la tecnología primaria, que carece de importancia. Hacerlo todo bien es lo más importante.

Comprender las ventajas y los procedimientos del aislamiento de arcilla expandida es esencial para el éxito del aislamiento de tejados. Este artículo hace hincapié en las excelentes cualidades térmicas y la ligereza de la arcilla expandida, y explica a los propietarios los fundamentos de su uso como aislante. Los pasos desde la preparación hasta la aplicación se cubren en detalle, y los lectores recibirán consejos útiles sobre cómo mantener una ventilación adecuada y el control de la humedad, así como conocimientos útiles para mejorar la comodidad y la eficiencia energética de sus hogares. Aprender esta técnica de aislamiento puede suponer una gran diferencia a la hora de proporcionar una solución de tejado bien aislada y respetuosa con el medio ambiente, independientemente de si se construye desde cero o se renueva.

Tecnología de aislamiento de tejados con arcilla expandida

Hay dos secciones en las instrucciones sobre el uso de arcilla expandida para el aislamiento de tejados: una para el aislamiento de tejados inclinados y otra para el aislamiento térmico de tejados planos.

Aislamiento de un tejado inclinado

Para aislar un tejado de una o dos aguas se utiliza la siguiente tecnología:

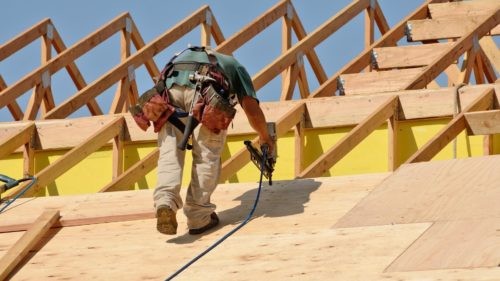

• Encima de las vigas hay un entarimado de tablas canteadas de 20 mm de grosor o planchas de OSB. La fijación se realiza de forma ajustada, sin huecos;

Importante: Debido a que existe una alta probabilidad de que las tablas comiencen a desprenderse bajo el peso del aislamiento, no se recomienda instalar el suelo bajo el sistema de vigas de arcilla expandida. Ecowool tiene un pavimento instalado debajo.

• se coloca una película de barrera de vapor verticalmente sobre el suelo (10-15 cm). Puede fabricarse con polietileno simple;
• la barrera de vapor se fija con una grapadora. No hay que ser demasiado celoso: la fijación principal se realizará con una viga;
• las costuras de unión están encintadas;
• la madera se fija al suelo horizontalmente, utilizando esquinas metálicas. Paso entre esquinas – 50 cm, entre barras – 40-60 cm. Si la anchura de la viga es mayor que el grosor previsto del relleno, se puede aumentar la inclinación entre 10 y 15 cm. Este requisito se explica por el hecho de que en la práctica es imposible garantizar que la superficie del relleno sea paralela al suelo. Siempre habrá un ligero ángulo. Como resultado, cerca de la viga superior el grosor de la capa de arcilla expandida será ligeramente menor que en la base;

Tenga en cuenta que casi todas las recomendaciones sobre aislamiento de cubiertas inclinadas incluyen una frase sobre la colocación de celdas entre vigas horizontales. La redacción de la web cree que construir celdas es una pérdida de dinero basándose en sus experiencias personales, y ninguno de los especialistas ofrece una explicación exhaustiva.

• La arcilla expandida se vierte entre las barras, tras lo cual se compacta manualmente con una tabla. Tras la compactación, el relleno y la nivelación se llevan a cabo utilizando un listón o regla. Las barras sirven de balizas;
• la superficie de arcilla expandida se cubre con una membrana resistente al viento (tipo A o AM). No es necesario apretarla en ningún caso, ya que a bajas temperaturas disminuye de tamaño y puede reventar por varios sitios. Un buen ejemplo son los cables eléctricos, cuya rotura es frecuente en caso de heladas severas. La tecnología de colocación de membranas de barrera de vapor puede consultarse aquí;
• el contramarco se rellena con un bloque de 40×40 o 50×40 sobre la membrana colocada. Tiene dos funciones: crear un hueco de ventilación y convertirse en la base para fijar la cubierta de acabado;

Importante: la escasa capacidad de la arcilla expandida para absorber el ruido hace que las tejas metálicas sean difíciles de combinar; cuando llueve, la casa estalla en un estruendo cacofónico al que es difícil acostumbrarse. Para los gránulos cerámicos, funciona bien la cubierta blanda, y para las tejas metálicas, la lana de basalto.

• se cubre el tejado.

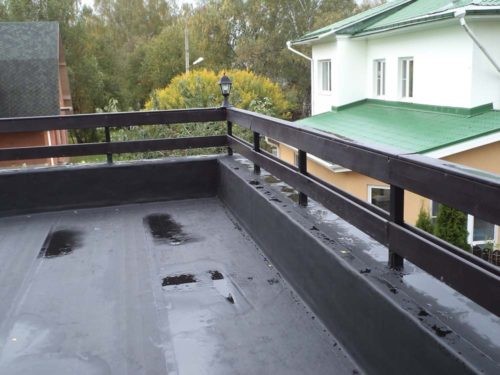

Aislamiento de un tejado plano

Los tejados planos de los edificios de apartamentos dieron paso sin problemas a la construcción privada cuando se construía una casa de campo, una casa de verano y un garaje. Dado que la mayoría de los constructores no están familiarizados con su aislamiento, es frecuente que se cometan errores.

Este es un ejemplo de plan de trabajo:

• la base de la cubierta plana se imprimará dos veces;
• se aplica masilla bituminosa sobre la imprimación seca. El objetivo de esta operación es crear las condiciones para la adherencia de la impermeabilización en rollo al suelo de hormigón;
• se coloca una capa impermeabilizante de materiales enrollados (tela asfáltica, TechnoNIKOL y otros) con la aproximación obligatoria a las paredes a lo largo de todo el perímetro hasta la altura del relleno. Las láminas de barrera de vapor y las masillas no se utilizan para impermeabilizar, ya que existe una alta probabilidad de que se dañen al desplazarse los gránulos de arcilla expandida;

• se vierte una capa de arena cerámica de 3-5 cm de espesor;
• la arena se compacta con una tabla con asa;
• la arcilla expandida de 8-12 cm de espesor se rellena y se compacta de nuevo. De esta forma, capa a capa, con una compactación constante, alcanzan el espesor de aislamiento requerido.

A medida que avanza el proceso tecnológico, hay múltiples formas de terminar la tarea.

1. No está previsto caminar sobre el tejado plano. En este caso, la arcilla expandida se cubre con una membrana de barrera de vapor de tipo A o AM. Se utiliza cinta adhesiva para sellar las juntas. Sobre la membrana, se aplican dos capas de tela asfáltica o cualquier otro material impermeabilizante en rollo, cada una perpendicular a la otra. La masilla bituminosa se aplica cuidadosamente en las juntas de unión. Es imprescindible que los materiales impermeabilizantes y la película se apliquen a la pared por encima del orificio de drenaje. Cubrir toda la pared, incluida la parte superior, es la mejor forma de proceder.

Tome nota: necesita una película de barrera de vapor. Recuerde que la tela asfáltica es permeable al vapor y que la arcilla expandida absorbe perfectamente la humedad del aire. Así, con niebla densa, la arcilla expandida se humedece.

2. Está previsto crear un espacio recreativo en el tejado plano. Aquí, la capa de arcilla expandida puede cubrirse con láminas de pizarra plana (puede utilizar OSB o una combinación de pizarra y OSB) o rellenarse con una solera de cemento y arena.

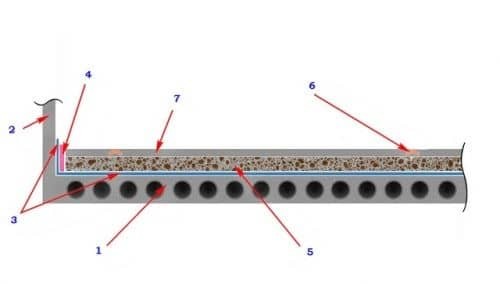

Antes de verter la solera, se fija una cinta amortiguadora a la pared y se coloca una malla metálica de refuerzo sobre la arcilla expandida. Capa de escoria: 3-5 cm. La obra "Tecnología de solado húmedo con arcilla expandida" muestra cómo realizar correctamente este paso tecnológico. A continuación se muestra un diagrama del mismo.

• 1 – base del tejado plano.
• 2 – muro.
• 3 – capa de impermeabilización.
• 4 – cinta amortiguadora.
• 5 – capa de aislamiento térmico.
• 6 – líneas de balizamiento.
• 7 – solado de mortero a base de arena y cemento.

Al cabo de 28 ó 30 días, la solera se refuerza y se impriman dos capas antes de rellenarla con una capa impermeable de betún y polímero. acabado a gusto del propietario. Losas de pavimentación, una capa de tierra rica en hierba, baldosas de porcelana, etc. puede ser un ejemplo de ello.

El segundo método, más sencillo, para terminar la tarea de aislamiento térmico implica unos pocos pasos sencillos:

• la arcilla expandida se vierte con lechada de cemento encima;
• se aplican láminas de OSB o pizarra plana en dos capas (también es posible utilizar madera contrachapada, pero es cara, aunque el efecto es el mismo);
• toda la estructura se cubre con una capa impermeabilizante líquida de betún con aditivos poliméricos;
• El tejado se está terminando.

Es esencial tener un aislamiento adecuado en el tejado para mantener la casa acogedora y energéticamente eficiente. La arcilla expandida, un árido ligero con excelentes cualidades de aislamiento térmico, es una técnica eficaz. La arcilla expandida, si se instala adecuadamente, reduce la pérdida de calor en invierno y mantiene el interior fresco en verano.

Es fundamental evaluar el estado del tejado y asegurarse de que se han realizado las reparaciones o mejoras necesarias antes de iniciar el proceso de aislamiento. Esto implica reparar las goteras, cambiar los componentes dañados de la cubierta y asegurarse de que haya suficiente ventilación para evitar la acumulación de humedad, que puede reducir la eficacia del aislamiento.

El aislamiento de arcilla expandida debe aplicarse a la superficie del tejado en una capa uniforme, rellenando los huecos y cubriendo toda la superficie. Esto contribuye a la formación de una barrera lisa que reduce los puentes térmicos y aumenta la eficiencia energética general. Para lograr un rendimiento óptimo, una instalación adecuada también implica colocar el aislamiento en capas de acuerdo con los espesores recomendados.

Mantener la longevidad y eficacia de su aislamiento de arcilla expandida para tejados requiere un mantenimiento rutinario. Comprobar periódicamente si hay indicios de deterioro o daños, sobre todo tras las inclemencias del tiempo. Solucionar los problemas tan pronto como surjan garantiza que el aislamiento siga funcionando eficazmente, ahorrando dinero en las facturas de energía a lo largo del tiempo y mejorando el confort de la vivienda.
