¿Cuál debe ser la pendiente de un tejado inclinado de chapa ondulada???

Es importante conocer la pendiente correcta cuando se construye un tejado inclinado con chapas onduladas, tanto por razones prácticas como estéticas. La pendiente de un tejado es su grado de inclinación, que tiene un impacto inmediato en su capacidad para drenar el agua y soportar elementos como la nieve y la lluvia.

Para un tejado a dos aguas compuesto de chapas onduladas, se suele aconsejar una pendiente de cinco a veinte grados. Esta gama ofrece un soporte estructural adecuado para el material de cubierta y garantiza un drenaje eficaz del agua. El agua se desliza más rápidamente por una pendiente más pronunciada, lo que reduce la posibilidad de fugas y daños por agua.

Una pendiente demasiado poco pronunciada puede provocar la acumulación de agua y posibles fugas, sobre todo en caso de fuertes lluvias o deshielo. También afecta a la longevidad general del tejado, ya que el agua estancada puede acelerar el deterioro de las chapas onduladas con el paso del tiempo.

Sin embargo, una inclinación excesiva puede no ser necesaria en todos los climas y aumentar los costes de construcción. El clima local, el diseño del edificio y las necesidades particulares del material de cubierta utilizado influyen a la hora de encontrar el equilibrio adecuado.

Recomendaciones del SNiP

Cuando se cubre con chapa perfilada, las normas especifican una pendiente mínima de 8° y un límite máximo de 70. El límite para las estructuras a un agua se reduce a 10-60°.

Los fabricantes también proponen una modificación: para las dependencias y los tejados abiertos, se considera adecuado un mínimo de 8°; para los edificios de viviendas, esta cifra aumenta a 10-12°. No hay garantía de que el tejado se mantenga hermético cuando se desvía en menor grado.

La norma SNiP II-26-76 establece que un ángulo de 20° es ideal para cubiertas compuestas de chapas perfiladas. Con una pendiente como ésta y el cumplimiento de todas las especificaciones tecnológicas, el diseño tendrá mejores indicadores de estanqueidad y durabilidad y un mínimo de viento.

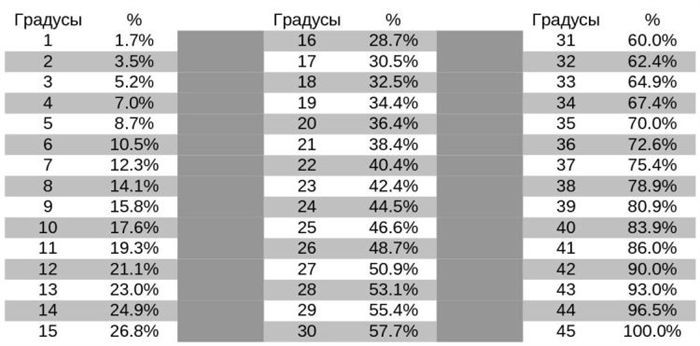

Grados, porcentajes y ratios

Aunque los grados son la unidad de medida estándar para la pendiente, los documentos normativos también pueden utilizar porcentajes o relaciones numéricas para expresar este valor (es decir, la altura del tejado dividida por su longitud).

Según SNiP, una pendiente mínima del 8% se traduce en un 14% o 1:7, y un ángulo de 45° se interpreta como el 100% (lo que significa que la altura y la longitud de la pendiente son iguales). Se utilizan tablas y calculadoras para convertir entre unidades; a título orientativo, 1% equivale a 27 minutos de grado, y 1° equivale a 2.22%.

Ángulo de inclinación mínimo

Cuando se da a elegir entre pendientes pronunciadas y poco pronunciadas, la mayoría de los promotores optan por estas últimas. La explicación es sencilla: una pendiente más pronunciada hace que la estructura sea más pesada y dificulta la instalación. Sin embargo, la mejor opción se elige tras sopesar todas las ventajas e inconvenientes.

Ventajas

A continuación se enumeran algunas ventajas de esta actuación:

1. Reducción de gastos en el sistema de cubierta, pastel y revestimiento en sí, ahorro en el frontón y solapamiento del ático.
2. Reducir la carga de peso. En las regiones pequeñas, los tejados a una sola vertiente con un sesgo mínimo y revestimientos perfilados cuestan mucho menos que otras variedades. Incluso en las marcas de cubiertas más gruesas, el peso de 1 m 2 de revestimiento no supera los 7 kg.
3. Baja complejidad y seguridad del trabajo.
4. Pequeña navegación de la estructura. Con voladizos de tamaño estándar, estos tejados soportan mejor las fuertes ráfagas de viento.
5. Ausencia de patín tradicional y sencillez de organización de la ventilación del tejado.

Defectos

Las desventajas se manifiestan sobre todo en la duración y el coste del tejado cuando nieva.

La nieve debe retirarse manualmente de las pendientes de sesgo mínimo o fundirse con el uso de costosos sistemas de calefacción.

La falta de esta oportunidad da lugar a especificaciones más estrictas para los sistemas de revestimiento, torneado y vigas, lo que aumenta considerablemente los costes.

Otro inconveniente es la necesidad de instalar una base sólida con una pendiente inferior a 15° debajo de la chapa ondulada. Los sistemas de cubierta maciza son siempre más caros y tienen una ventilación inadecuada, lo que acorta la vida útil del pastel de aislamiento térmico y de las estructuras.

La última desventaja es situacional: los tejados de pendiente baja no siempre encajan en proyectos que implican la disposición de un ático o el uso del espacio interior para otros fines. Se aconseja elevar la pendiente hasta 30 ó 40 grados en estas circunstancias.

Para que una cubierta inclinada de chapa ondulada sea funcional y duradera, debe elegirse la pendiente adecuada. La inclinación, también conocida como pendiente, es la responsable de garantizar una evacuación eficaz del agua de lluvia y evitar acumulaciones que puedan causar filtraciones o daños estructurales. La pendiente recomendada para las planchas onduladas suele oscilar entre 5 y 15 grados. Este rango preserva la integridad estructural al tiempo que permite una evacuación eficaz del agua. El mejor rendimiento y la vida útil de la cubierta dependen de varios factores, como el clima local y los requisitos específicos del edificio a la hora de elegir la pendiente.

Óptimo

Debido a la delgada cubierta y a la baja altura de las vigas, la mayoría de los promotores aceptan el valor de pendiente SNiP recomendado de 20°, lo que permite ahorrar costes. Además, incluso con las marcas habituales de cartón ondulado, la inclinación de la cubierta se consigue con buena estanqueidad, y su aislamiento térmico y ventilación no se ven afectados. Una desviación de aproximadamente ±5° se considera aceptable y tiene un impacto mínimo en la estimación y la carga de viento.

Sin embargo, el valor especificado sólo será ideal en zonas con nevadas mínimas. Se aconseja elevar la pendiente a 40-45° cuando haya cargas de nieve importantes, pero esto no siempre es factible.

Un enfoque diferente sería instalar la misma pendiente de 20° utilizando un revestimiento robusto y una capa de planchas onduladas rígidas y autoportantes con una altura de perfil superior a 35 mm y un espesor de plancha de 0.7 mm. Esta opción requiere reforzar el sistema de vigas o planificar con antelación una estrategia de retirada de nieve del tejado.

Cargas de viento y nieve

Para evitar errores, los mapas climáticos (apéndice del SNiP 2.01.07-85) se utilizan para verificar los valores de carga de viento y nieve antes del cálculo.

La inclinación de la pendiente puede aumentarse hasta 35-45° sin problemas en zonas con cargas de viento medias; sólo puede aumentarse hasta 15-25° en zonas con fuertes cargas de viento.

Tampoco es aconsejable hacer una hilera de solera con grandes voladizos cuando hay fuertes cargas de viento. Independientemente de dónde viva, si construye una casa con tejado a dos aguas, debe intentar colocar un muro alto orientado hacia el tráfico continuo y unidireccional. Al mismo tiempo, una mayor superficie de tejado aumenta la influencia de la carga del viento, y viceversa.

Cuando la pendiente es inferior a 40-45°, la carga de nieve elegida en el mapa se añade siempre al peso total. El parámetro debe tenerse en cuenta a la hora de diseñar y seleccionar el grado de chapa perfilada, ya que varía de 56 a 560 kg/m2.

Está claro que los propietarios se enfrentan a un enigma en zonas con fuertes vientos y nevadas porque las especificaciones para el ángulo ideal entran en conflicto entre sí. En este caso, es obvio que se consultó a expertos tanto en la selección de parámetros como en el diseño del tejado.

Cómo hacer el cálculo usted mismo?

Multiplicando la longitud entre apoyos horizontales por la tangente del ángulo de inclinación seleccionado, se utiliza la fórmula L=H√tgA para determinar la altura de elevación del segundo muro de carga o de los apoyos verticales de la estructura.

El ángulo en sí puede calcularse o verificarse utilizando la misma fórmula. Además, puede determinar rápidamente la longitud mínima de los cabrios al realizar sus propios cálculos (Lc=L/sinA); al valor resultante hay que sumarle las hendiduras de los voladizos.

Basta con dividir la altura de elevación por la separación entre los muros de carga y multiplicar el resultado por 100 para determinar el ángulo en porcentaje (A= L/H*100). Para la conversión entre grados se utilizan las tablas mencionadas anteriormente.

Sistema de vigas y revestimiento en función de la pendiente

Para colocar el sistema de cabios de los tejados cubiertos con láminas onduladas se utiliza madera de alta calidad (mauerlat con una sección de 100 × 150 mm, madera de 80 o tablero de 50 × 150) o un perfil metálico. Los sistemas de madera son más baratos y pesan menos.

La inclinación ideal de los cabios oscila entre 50 y 80 cm; sin embargo, debido a la baja pendiente y a las mayores cargas de nieve, debe reducirse. Sólo cuando hay más de 6 metros de separación entre los muros de carga se añaden soportes verticales adicionales a la estructura del cabrio.

El tipo de cubierta está directamente relacionado con la pendiente; una base sólida se encuentra en pendientes con un ángulo inferior a 15°. Para pendientes superiores a 15°, es necesario instalar el revestimiento suelto debajo de la chapa ondulada en incrementos de 30 cm.

La marca y la altura del perfil de la chapa determinan el valor exacto de la inclinación; a medida que aumentan el grosor y la inclinación de la cubierta, también lo hace la distancia entre las planchas adyacentes, que aumenta a 60-100 cm en los tipos convencionales y a 100-400 cm en los perfiles autoportantes.

Aspectos importantes de los detalles de construcción e instalación

Al instalar láminas onduladas en un tejado, los errores de diseño son esencialmente invisibles durante el proceso de instalación; las goteras, los fallos de las láminas y la deformación estructural o del revestimiento se producen más tarde, durante las estaciones ventosas o lluviosas.

Para evitar estas circunstancias, debe:

• tener en cuenta todas las cargas posibles en el conjunto;
• cumplir todos los requisitos de la tecnología de instalación (aumentar el solapamiento de las láminas o reducir la inclinación del revestimiento cuando la pendiente disminuye, utilizar los elementos de fijación y los patrones de colocación correctos);
• pensar de antemano en la longitud y el método para cubrir la cornisa y soplar la torta del tejado;
• colocar canalones fiables a lo largo del borde de la pendiente;
• instalar un revestimiento continuo bajo la chapa ondulada en los lugares en los que linda con los elementos pasantes de la cubierta (si los hay) o las zonas cargadas (puntos de montaje de antenas, paneles solares, pasarelas para inspeccionar y limpiar la cubierta).

La tecnología debe cumplir los siguientes requisitos

1. Colocación de la chapa ondulada con un solapamiento obligatorio – a partir de 1 ondulación en los lados con una pendiente de ≥12 °, y a partir de 170 mm verticalmente. El valor exacto lo indica el fabricante.
2. Fijación de las láminas según un patrón preseleccionado – en bloques, con alineación horizontal del voladizo inferior, de abajo arriba.
3. Utilización de tornillos especiales para tejados con puntas puntiagudas y arandelas de estanqueidad redondas – juntas.
4. Se atornillan las fijaciones en el centro de los elementos de revestimiento, estrictamente perpendiculares. Toda la superficie de la chapa, a excepción de la junta, se fija a la cumbrera inferior, el solape en la junta se fija a la cumbrera superior.

Si se incumple alguno de los requisitos especificados, la estanqueidad de las láminas del tejado disminuirá o se arrancarán.

Todos los huecos de ventilación de la tarta deben tener acceso al aire fresco durante la instalación. Esto se debe a que la acumulación de condensado hace peligroso el solapamiento completo o el contacto excesivo entre la chapa ondulada y la base.

Protección contra goteras para cubiertas de pendiente baja

En el caso de que los tejados de pendiente baja requieran la instalación de chapas onduladas, se necesitan algunos requisitos más:

1. El solapamiento de los materiales impermeabilizantes en rollo se aumenta a 15-20 cm.
2. La base es sólida, pero se deja un espacio de 5-10 cm entre las láminas o tablas para la ventilación y la compensación de la dilatación térmica del revestimiento.
3. El solapamiento de las láminas se incrementa hasta 300 cm en horizontal y hasta 2 ondulaciones en los laterales. Cada lámina se fija con al menos 9 tornillos autorroscantes con juntas de goma.
4. Las zonas de solapamiento en las juntas de las láminas se recubren completamente con selladores de cubiertas. No se recomienda ahorrar en ellos; los sellantes de marcas no específicas pierden sus propiedades bajo la influencia del calor y las precipitaciones al cabo de 6-12 meses y hay que repetir la etapa.

Es importante conocer la pendiente de un tejado inclinado compuesto de láminas onduladas tanto por razones prácticas como estéticas. Para este tipo de tejados, se suele aconsejar una inclinación de entre cinco y quince grados. Este rango evita que el agua se acumule, lo que puede causar goteras y daños estructurales, y garantiza un drenaje eficaz del agua durante las estaciones lluviosas.

Los tejados con una pendiente más baja (unos 5 grados) son más sencillos de construir, pero pueden necesitar una impermeabilización adicional para evitar la entrada de agua. Sin embargo, las pendientes más pronunciadas -de unos 15 grados- ofrecen una mejor evacuación del agua y suelen elegirse en zonas de alta pluviosidad.

Tenga en cuenta el clima local a la hora de calcular la inclinación de su tejado ondulado, ya que las fuertes lluvias o nevadas pueden afectar a la inclinación ideal. La elección de la pendiente ideal también depende del diseño de su edificio y de su gusto personal en materia de diseño.

Hablar con un experto en tejados o con un contratista puede ayudarle a obtener información específica para sus necesidades y garantizarle que su tejado inclinado no sólo funcionará bien, sino que también mejorará el aspecto general de su edificio o proyecto de remodelación.
