Istruzioni passo-passo per installare una fondazione a strisce poco profonde con le proprie mani

Per qualsiasi progetto di costruzione, la creazione di fondamenta solide è essenziale perché conferisce alla struttura stabilità e longevità. Le fondazioni a strisce poco profonde sono uno dei tipi più semplici ma efficienti; funzionano bene per edifici leggeri come capannoni o case minuscole. Distribuendo il carico dell'edificio su un'ampia superficie di terreno, questo tipo di fondazione garantisce una distribuzione uniforme del peso e impedisce all'edificio di assestarsi.

Prima di iniziare, preparate una vanga per lo scavo, una livella per la precisione, delle linee di corda per indicare la disposizione delle fondamenta e il calcestruzzo per il getto delle fondamenta. È fondamentale indossare indumenti protettivi, come guanti e stivali.

Segnare prima il perimetro della fondazione con picchetti e corde. Assicuratevi che le misure corrispondano esattamente ai vostri piani di costruzione utilizzando un metro a nastro. Una volta segnata la trincea, iniziate a scavarla alla profondità e alla larghezza necessarie. Una fondazione a strisce poco profonda è di solito più larga e più profonda dei muri che dovrà sostenere, da 12 a 18 pollici.

Successivamente, utilizzare una livella a bolla d'aria per livellare il fondo della trincea. Per garantire che la fondazione poggi in piano e in modo stabile, questa fase è essenziale. Per creare una base solida per il calcestruzzo, compattare il terreno sul fondo della trincea con un tamper manuale o un compattatore.

Che cos'è una fondazione a strisce poco profonda

Un'alternativa più economica e leggera alle tradizionali fondazioni a strisce è rappresentata dalle fondazioni a strisce poco profonde. Il progetto è essenzialmente uguale a quello di una fondazione vera e propria; l'unica differenza è la profondità di immersione, che deve essere mantenuta al di sotto del punto di congelamento del terreno.

In realtà, la profondità può essere ridotta di quasi tre volte, il che può ridurre drasticamente la quantità di lavori di scavo da eseguire e il prezzo della manodopera e dei materiali da costruzione. Quando è possibile scavare una trincea a mano, si può costruire vicino a edifici e strutture esistenti in aree in cui l'uso di attrezzature edili non è fattibile.

Il calcestruzzo può essere prodotto anche autonomamente, grazie alla semplificazione del processo di getto.

La MZLF è un'opzione più rischiosa che richiede un'attenta valutazione delle condizioni geologiche del sito e dei calcoli. È sconsigliato l'uso senza calcoli nella costruzione di strutture residenziali.

Vantaggi e svantaggi

Tra i vantaggi del nastro poco profondo vi sono:

• Affidabilità e resistenza della base.
• Riduzione dei costi di manodopera, in particolare dei lavori di scavo.
• Il consumo di materiali da costruzione si riduce di quasi tre volte.
• Possibilità di eseguire tutti i lavori da soli.

Esistono anche degli svantaggi:

• Esistono restrizioni sul peso e sul numero di piani dell'edificio.
• È necessario predisporre un sistema di drenaggio, in particolare quando si costruisce su terreni in pendenza.
• Prima di procedere alla costruzione, è necessario condurre un esame approfondito della situazione geologica del sito.

Poiché praticamente tutti i tipi di fondazione dipendono dal tipo di terreno, l'unico svantaggio significativo è che non possono sostenere edifici grandi e pesanti.

Campo di applicazione

L'opzione migliore per la costruzione di edifici piccoli e bassi, come gli edifici residenziali privati, è una fondazione a strisce poco profonda.

Gli utenti trovano molto interessante la possibilità di completare il lavoro senza l'uso di attrezzature edili, e la popolarità del nastro poco profondo non fa che crescere grazie al notevole risparmio di manodopera, tempo e costi.

Una cintura poco profonda non può sostenere il peso di un edificio di grandi dimensioni, quindi per evitare errori durante la costruzione di un edificio pesante o alto, è necessario calcolare i parametri della fondazione.

Per quali terreni viene utilizzato l'MZLF

Le fondazioni a strisce sono uniche in quanto sono adattabili e possono essere utilizzate su diversi tipi di terreno. In questo senso, l'MZLF non fa eccezione, offrendo molte possibilità di applicazione su suoli umidi o asciutti.

Non esistono controindicazioni fondamentali che si discostino dai criteri standard per le fondazioni a nastro. Sono adatti sia i terreni argillosi, limosi o sabbiosi, sia i terreni asciutti e densi; tuttavia, in queste situazioni, sarà necessaria un'analisi dettagliata dei parametri idrogeologici e della composizione del terreno.

Il tipo di drenaggio e lo spessore dello strato di riempimento utilizzati nella costruzione variano a seconda del tipo di terreno, per cui è essenziale disporre dei dati più accurati e completi.

Tipi

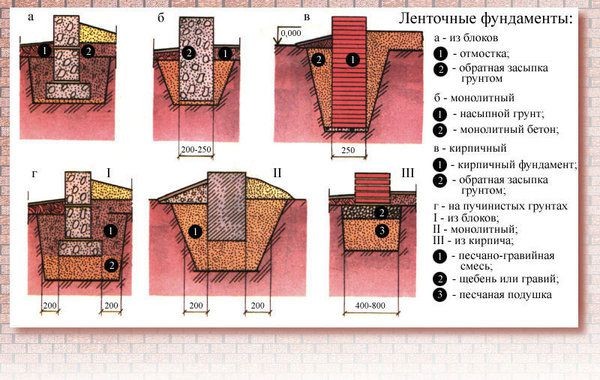

Esistono diversi modi per realizzare una fondazione a strisce poco profonde:

• Monolitico. Costituito da una solida striscia di cemento armato, ha la massima capacità portante, forza e resistenza ai carichi esterni.
• Squadra. Costruito da singoli elementi – blocchi di calcestruzzo (FBS), mattoni e altri frammenti. Ha meno capacità, ma non richiede l'indurimento del calcestruzzo. In alcuni casi è la soluzione ottimale.
• Combinato. Si tratta di una combinazione di nastro e di altri tipi di strutture di supporto – palificate, ecc.P.

In genere, si preferisce costruire una striscia monolitica in cemento armato, pensando alla base più solida e affidabile.

Come funziona

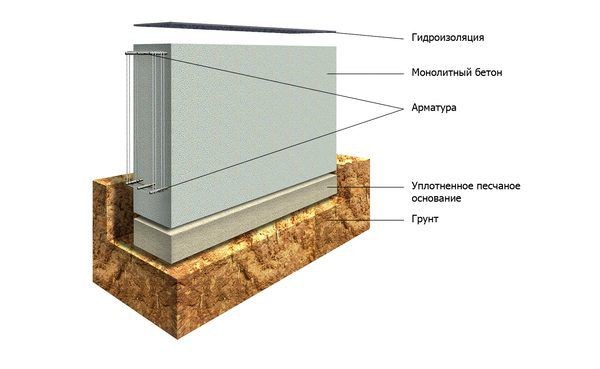

Il dispositivo MZLF è costituito da un nastro in calcestruzzo (o prefabbricato) posizionato su un riempimento di sabbia e ghiaia. Posizionando il nastro nella trincea in modo che circa la metà della sua altezza sia al di sopra della superficie, si crea un plinto.

La larghezza della trincea viene scelta tenendo conto dell'esistenza di un riempimento laterale composto da sabbia o ASG, lo stesso materiale utilizzato per realizzare il cuscino. Questi strati servono a drenare la trincea e a impedire che l'umidità entri in contatto con il calcestruzzo.

Inoltre, sulla superficie del nastro viene applicato uno strato di isolamento termico e di impermeabilizzazione che garantisce che il calcestruzzo sia asciutto e privo di condensa.

Profondità di posa

La profondità del nastro è determinata dalle condizioni geologiche presenti nell'area, in particolare dal grado di congelamento del suolo. L'effetto dei carichi di sollevamento è abbastanza elevato da creare carichi significativi sul fondo della cintura, anche se la base sprofonda ben al di sopra di questo livello.

La profondità del nastro varia in genere da 0.5 a 1.5 metri. Quando si costruisce su terreni leggermente cedevoli, i valori minimi sono presi a una profondità di 1 m o meno, mentre i valori massimi sono presi a un livello di congelamento del 2.5 metri o più.

Il rapporto tra il livello di immersione e il punto di congelamento aumenta nei terreni asciutti e non soggetti a gelo, anche se in queste situazioni il problema non è pericoloso per la vita.

Cuscino sotto la fondazione

Uno strato di riempimento, chiamato cuscino, mantiene il fondo della trincea asciutto e impedisce i carichi di sollevamento. Il cuscino è costituito da un unico strato di sabbia di 20 cm di spessore o da due strati di sabbia e ghiaia alternati di 10-20 cm di spessore, con uno strato superiore di sabbia livellante di 5 cm di spessore.

La massima compattazione possibile è il requisito principale di un pilastro. Utilizzare strumenti manuali o vibratori per la costruzione. Per garantire che non ci siano impronte di scarpe sulla strada sterrata dopo aver camminato, la densità del cuscino deve corrispondere a quella della strada.

Per il vostro articolo sull'installazione di una fondazione a strisce poco profonde, la seguente è una dichiarazione di tesi principale sintetica e diretta: Utilizzate la nostra utile guida per installare una fondazione a strisce poco profonde passo dopo passo. Per tutti coloro che desiderano gettare solide fondamenta per un progetto di costruzione, questo articolo semplifica la procedura e offre istruzioni chiare e concise. Scoprite le procedure e i consigli fondamentali per garantire una fondazione solida e duratura, dalla preparazione del sito alla gettata di calcestruzzo e alle rifiniture, il tutto presentato in un linguaggio comprensibile per i proprietari di case e gli amanti del fai-da-te.

Istruzioni per l'installazione passo dopo passo

Un nastro poco profondo viene creato passo dopo passo, rispettando rigorosamente tutti i requisiti tecnologici. Non è consigliabile aggiungere fasi proprie o modificare il processo, che è stato perfezionato nel corso di molti decenni di costruzione.

Diamo uno sguardo più da vicino a ciascuna fase di costruzione.

Preparazione della trincea

La prima fase del processo consiste nel livellare il sito e nel rimuovere lo strato superiore di terreno fertile. Un'attenzione particolare è dedicata alla garanzia dell'orizzontalità. Successivamente, viene tracciato il contorno della trincea. Questo avviene piantando dei picchetti nel terreno in corrispondenza delle intersezioni e degli angoli, quindi tirando delle corde per formare i contorni della trincea.

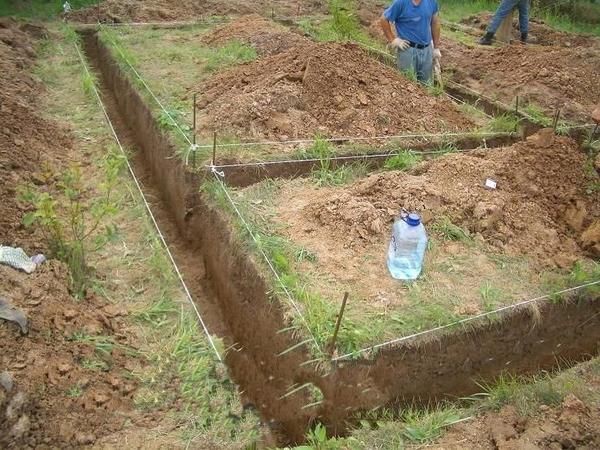

In seguito, si liberano le aree e gli angoli circostanti e si scava una trincea a una profondità specifica (in particolare se è stato utilizzato un escavatore). È necessario mantenere un certo livello della superficie, ma non è consigliabile livellare troppo il fondo della trincea.

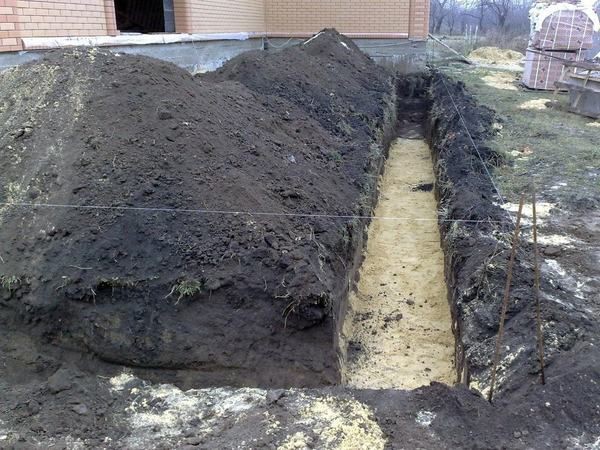

Il cuscino viene poi riempito. Aggiungere prima uno strato di sabbia. Nel materiale non devono essere presenti argilla o altre sostanze organiche estranee. La sabbia di un fiume pulito è la scelta migliore. Quando lo strato riempito è compattato alla massima densità possibile, si può aggiungere acqua.

Si procede poi alla stesura di uno strato di pietra o ghiaia finemente frantumata e compattata fino alla massima densità. Infine, si versa uno strato di livellamento di 5 cm sopra lo strato precedente.

Successivamente, si applica uno strato di geotessile sulla superficie del cuscino, seguito dalla stesura di uno strato di base (footing) o dalla posa di due strati di materiale di copertura (materiale impermeabilizzante) con interposta un'applicazione di mastice bituminoso.

Installazione della cassaforma

La cassaforma viene assemblata utilizzando tavole con bordi lisci e uno spessore che varia da 25 a 40 mm. Si utilizzano scudi densi con una larghezza marginalmente superiore all'altezza del nastro. Assicurarsi che non ci siano buchi o crepe; se ne trovate, tappateli subito con oakum o bloccateli con listelli di legno.

I pannelli assemblati vengono calati in una trincea e allineati lungo le loro dimensioni e i loro assi per formare un unico sistema. I fermi esterni, sia verticali che inclinati, mantengono la posizione in posizione. Per stabilire la larghezza del nastro e garantire l'immobilità della cassaforma, vengono installate delle traverse dall'interno.

Armatura e magliatura

I carichi assiali di trazione sono il punto debole del calcestruzzo. Sebbene il materiale sia in grado di sopportare una forte pressione, il suo stiramento è quasi impossibile. Una sorta di scheletro, un telaio di rinforzo composto da barre nervate in fibra di vetro o metallo, viene inserito all'interno del getto per rinforzare il nastro.

Il telaio è costituito da componenti verticali e orizzontali. Le aste di lavoro orizzontali sostengono il nastro e si fanno carico dei carichi esterni oltre a svolgere tutti gli altri compiti. Solo per mantenere le aste di lavoro nella posizione prevista sono necessari elementi verticali.

Rimangono all'interno una volta che il calcestruzzo è stato gettato, ma non servono a nulla. Per l'assemblaggio del telaio si utilizza un filo di acciaio morbido e ricotto. Il principio di connessione è la torsione convenzionale. Un pezzo di filo di ferro lungo 25-30 cm viene piegato a metà, posizionato diagonalmente sotto i giunti trasversali delle aste e poi le estremità vengono sollevate per avvolgere il giunto.

Le aste vengono poi unite in modo sicuro inserendo un gancio unico nell'occhiello di un'estremità e torcendolo quattro o sei volte con l'altra. La saldatura è un'opzione, ma il lavoro a maglia è più semplice e non richiede una macchina o una connessione di rete.

Inoltre, sono possibili sollecitazioni durante i processi di colata e di indurimento. I tondini in maglia possono muoversi leggermente per assecondare la pressione. La saldatura si rompe e non presenta tali opportunità.

Riempimento

Il getto richiede una preparazione meticolosa. Il processo deve essere eseguito nella sua interezza, senza interruzioni. Non è accettabile aspettare più di un giorno tra una fase e l'altra, perché è necessario interrompere il lavoro e conservare il calcestruzzo fino al completo indurimento.

Un ulteriore getto impedisce la creazione di un nastro monolitico e impedisce un perfetto legame tra le aree appena riempite e quelle precedentemente riempite. Di conseguenza, è essenziale pianificare la consegna di calcestruzzo preconfezionato o la produzione delle quantità necessarie in loco.

Partendo dalle sezioni interne del nastro e procedendo verso l'esterno, versare la miscela. Per tutta la sua lunghezza, la cassaforma viene riempita in vari punti con una distribuzione omogenea.

Non è possibile gettare il calcestruzzo in un punto e aspettare che si distribuisca lungo tutto il perimetro. È necessario preparare in anticipo un vassoio che possa percorrere l'intera lunghezza della cassaforma e che venga utilizzato per alimentare e distribuire il materiale alla densità ideale.

Questo garantirà al nastro la massima resistenza e una qualità costante in ogni momento.

Dopo il getto, il calcestruzzo deve indurire per un certo periodo di tempo. Per proteggere la superficie dal sole, si applica una pellicola di plastica. Per ridurre le tensioni e bilanciare il contenuto di umidità degli strati interni ed esterni del calcestruzzo, è necessario irrigare i primi tre volte ogni quattro ore.

Successivamente, si innaffia tre volte al giorno (ogni otto ore) per sette giorni. Dopo 28 giorni i lavori possono essere ripresi e la cassaforma può essere smontata dieci giorni dopo il getto.

Non si deve cercare di abbreviare questo tempo. Affidarsi solo al "forse" è assolutamente sconsigliato perché la fondazione è un elemento troppo importante dell'edificio.

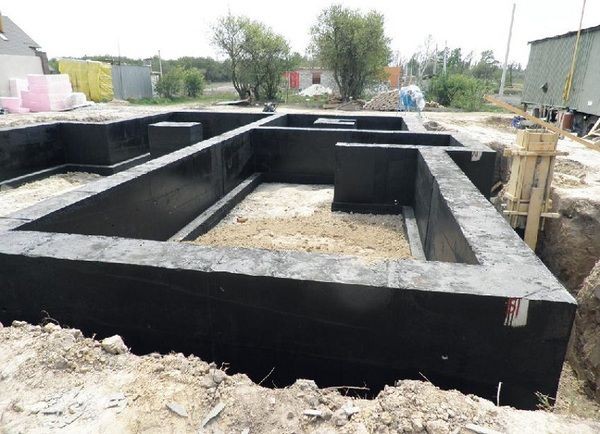

Caratteristiche dell'impermeabilizzazione delle fondazioni

Esistono due varietà di impermeabilizzazione:

• Orizzontale. Di norma, è costituita da due strati di materiale di copertura rivestiti dall'interno con mastice bituminoso. Il lato inferiore del nastro viene isolato prima di installare la cintura blindata, mentre il lato superiore viene isolato dopo il completamento del processo di indurimento.
• La verticale. Sulle superfici laterali del nastro vengono applicati materiali speciali per proteggere il calcestruzzo dalla penetrazione dell'umidità. Esistono molti materiali per l'impermeabilizzazione verticale: impregnanti, rivestimenti o collanti. Le impregnazioni e i materiali moderni che eliminano completamente l'assorbimento di umidità nel calcestruzzo sono riconosciuti come i più efficaci. La maggior parte degli specialisti non ha esperienza di lavoro con questi prodotti, quindi non sono ancora molto diffusi.

Poiché il calcestruzzo resiste all'acqua, alcuni proprietari scelgono di non impermeabilizzare gli edifici. Tuttavia, non si tiene conto del fatto che l'umidità danneggia e fa marcire non solo il calcestruzzo, ma anche il metallo, il legno e altri componenti.

Di conseguenza, non è consigliabile rinunciare all'installazione di un'impermeabilizzazione.

Problemi di isolamento

Installando l'isolamento, la condensa non si formerà e le sezioni interne del nastro rimarranno asciutte. Questo è particolarmente importante se il seminterrato è destinato alla casa.

Utilizzare materiali resistenti all'umidità:

• Schiuma poliuretanica liquida.
• Penoplex.
• Penofol.
• Polietilene espanso, ecc.d.

Le capacità e le circostanze del proprietario influenzano la scelta del materiale migliore. Si consiglia di applicare il materiale su tutte le superfici (tranne quelle orizzontali) sia all'interno che all'esterno del nastro.

Fasi finali del lavoro

La colmatura dell'area cieca e il riempimento dei seni sono le ultime fasi. La sabbia di fiume pulita è il materiale assorbente preferito per il riempimento. Non appena l'umidità entra nella trincea, scende sul fondo dove il sistema di drenaggio la elimina. L'acqua di falda può comparire ovunque, quindi il riempimento va fatto sia dall'interno che dall'esterno.

Per evitare che la pioggia o l'acqua di fusione si riversi lungo le pareti nella trincea, è necessario riempire l'area cieca. L'acqua viene drenata in un pozzo di drenaggio installando una vaschetta di drenaggio sul terreno vicino, che viene raggiunto da una striscia di cemento.

Poiché questi elementi sono stati creati, devono essere tenuti nella stessa considerazione di tutti gli altri elementi.

Video utile

Questo video vi guiderà nell'installazione di MZLF:

Fase 1: scavo della trincea	Iniziate a scavare la trincea secondo le dimensioni e la profondità previste, assicurandovi che sia livellata e compattata.
Fase 2: posa della base di ghiaia	Riempire la trincea con uno strato di ghiaia per migliorare il drenaggio e la stabilità, assicurandosi che sia uniformemente distribuita e compattata.
Fase 3: Installazione della cassaforma	Costruire e posizionare la cassaforma lungo i bordi della trincea, assicurandosi che sia robusta e correttamente allineata.
Fase 4: rinforzare con l'armatura	Posizionare le barre di armatura (rebar) all'interno della cassaforma per rinforzare la fondazione, assicurandosi che siano distanziate in modo uniforme.
Fase 5: Versare il calcestruzzo	Versate il calcestruzzo nella cassaforma, assicurandovi che riempia completamente la trincea e che sia livellato in modo ordinato.
Fase 6: indurimento della fondazione	Lasciare indurire il calcestruzzo per il tempo consigliato, mantenendolo umido e proteggendolo da un'asciugatura troppo rapida.
Fase 7: rimozione della cassaforma	Dopo che il calcestruzzo si è indurito a sufficienza, rimuovete con cura la cassaforma per scoprire la fondazione finita.

L'articolo che avete scritto sull'installazione di una fondazione a strisce poco profonde termina qui:

Per una serie di progetti edilizi, la costruzione di una fondazione a strisce poco profonde può essere una soluzione praticabile, perché offre stabilità e durata senza la complessità di fondazioni più profonde. Per garantire la solidità delle fondamenta della vostra struttura, seguite le seguenti istruzioni dettagliate.

Prima di tutto, la preparazione è fondamentale. Dedicare un po' di tempo a segnare con precisione il terreno con le dimensioni della fondazione. Prima di iniziare gli scavi, questa fase aiuta a garantire un posizionamento e un allineamento corretti.

Il passo successivo è lo scavo. Le trincee devono essere scavate alla profondità e alla larghezza necessarie per accogliere il basamento in calcestruzzo. Per mantenere costante la profondità della fondazione, non dimenticate di controllare la planarità del fondo della trincea.

È il momento di rinforzare una volta che le trincee sono pronte. Rafforzare la fondazione aggiungendo uno strato di rete o barre di rinforzo all'interno delle trincee aumenta la capacità della fondazione di sostenere il peso e la resistenza all'assestamento.

Il getto di calcestruzzo viene dopo l'armatura. Per garantire che il calcestruzzo sia distribuito in modo uniforme in tutte le trincee, questa fase richiede un'attenta gestione. Per garantire una fondazione solida e compatta e per rimuovere eventuali sacche d'aria, utilizzate uno strumento vibrante.

L'indurimento e la finitura chiudono il processo. Lasciare al calcestruzzo il tempo necessario per indurire completamente, per evitare che si secchi o si crepi troppo presto. Dopo che il materiale si è asciugato, è possibile riempire le trincee e iniziare a costruire sopra la fondazione.

Una volta acquisita la padronanza di questi passaggi, sarete in grado di installare con sicurezza una fondazione a strisce poco profonde, fornendo una solida base per il vostro progetto edilizio.

La conclusione dell'articolo riassume le fasi principali dell'installazione di una fondazione a strisce poco profonde, sottolineando la chiarezza e i consigli pratici per i lettori.
